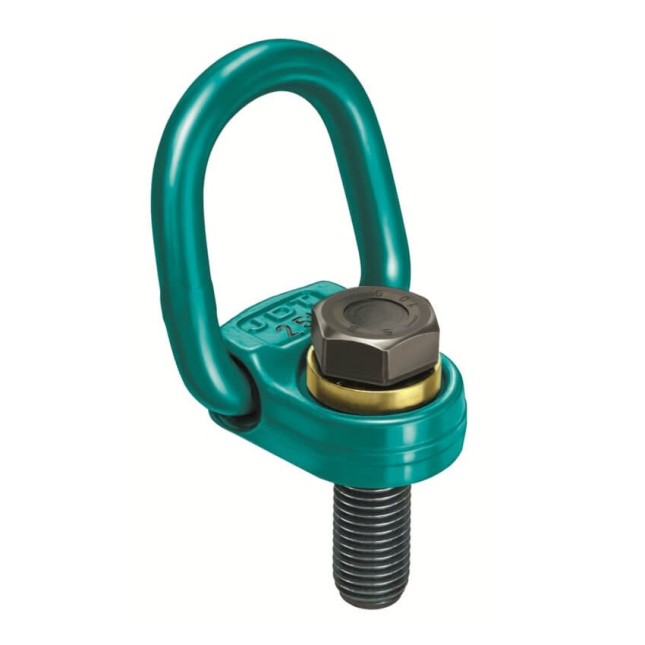

JDT Flat-Point Lastbock, drehbar

  • Bietet 360° Drehbarkeit und 110° Neigbarkeit für optimale Flexibilität beim Heben.
  • Robustes Design, geeignet für sicheres Heben, Drehen und Kippen von schweren Lasten.
  • Inklusive deutlich gekennzeichneter Tragfähigkeiten für einen schnellen und sicheren Einsatz.
  • Befestigungsmuttern müssen separat erworben werden und müssen der Festigkeitsklasse 10 entsprechen.
  • Entspricht den Sicherheitsanforderungen gemäß EN 1677 Grad 80.
  • Marke
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 48,30 € 53,67
zzgl. MwSt.
€ 57,48 inkl. MwSt.
Nur für kurze Zeit: 10% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: HO_JFP-010


Produktinformationen Technische Daten

JDT Flat-Point Ringschraube – Dreh- und Schwenkbar für Sichere Hebeanwendungen

Die JDT Flat-Point Ringschraube ist eine hochwertige, dreh- und schwenkbare Ringschraube nach EN 1677 Güteklasse 80. Dieses robuste Hebezubehör ist für maximale Flexibilität und Sicherheit beim Heben und Schwenken von schweren Lasten konzipiert. Dank der 360° Drehbarkeit und des Schwenkmechanismus ist diese Ringschraube ideal für vielfältige industrielle Anwendungen, bei denen Zuverlässigkeit und Benutzerfreundlichkeit im Mittelpunkt stehen.

Vor- und Nachteile

  • 360° drehbar: Lasten können in jede Richtung sicher gehoben werden.
  • EN 1677 Güteklasse 80: Maximale Sicherheit gemäß anerkannter Norm.
  • Klare Tragfähigkeiten: Auf der Ringschraube und in Tabellen für schnellen und sicheren Gebrauch angegeben.
  • Befestigungsmaterial nicht enthalten: Muttern müssen separat erworben werden.
  • Ungeeignet über 350°C: Einsatz über dieser Temperatur ist gemäß Norm nicht zulässig.

Anwendungen

Wofür verwendet man eine dreh- und schwenkbare Ringschraube?
Eine dreh- und schwenkbare Ringschraube wird als sicheres Hebepunkt beim Anheben, Drehen oder Schwenken von schweren Maschinen, Konstruktionen und Bauteilen eingesetzt.
Warum ist Drehbarkeit wichtig?
Die 360° Drehbarkeit ermöglicht das sichere Heben von Lasten aus jedem Winkel, ohne das Risiko eines Verdrehens oder Lösens der Schraube.

Besonderheiten

Wie funktioniert der Drehmechanismus?
Die Ringschraube ist 360° drehbar und 110° schwenkbar, um einfach auf verschiedene Hebewinkel und Situationen reagieren zu können.
Ist Befestigungsmaterial enthalten?
Die Ringschraube wird ohne Muttern geliefert; diese müssen der Festigkeitsklasse 10 entsprechen und rissgeprüft sein.
Wie erfahre ich das richtige Anzugsdrehmoment?
Verwenden Sie den angegebenen Wert aus der Spezifikationstabelle für das Anziehen mit einem Drehmomentschlüssel.
Welche Zertifikate werden mitgeliefert?
Es werden standardmäßig keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.

Wichtige technische Daten

Material:
Hochwertiger Stahl nach Grade 80.
Oberfläche:
Dauerhaft beschichtet für optimalen Korrosionsschutz.
Sicherheit:
Mit deutlich gekennzeichneten Tragfähigkeiten ausgestattet und geeignet für Temperaturen von -40°C bis +350°C (nach Freigabe durch den Hersteller).
Normen:
Entspricht EN 1677 und geeignet für Ketten und Zubehör in Hebe- und Lastaufnahmeanwendungen.
Alle technische Daten anzeigen

Technische Daten

Der Flat Point von JDT hat einen exzentrischen Befestigungspunkt. Aus diesem Grund ist auch bei Volllast die Arbeitsbelastung bei 90°-Neigung höher als bei 0°-Neigung. Der Ring ist um 360° drehbar, bis zu 90° klappbar und in Schwenkrichtung voll belastbar.

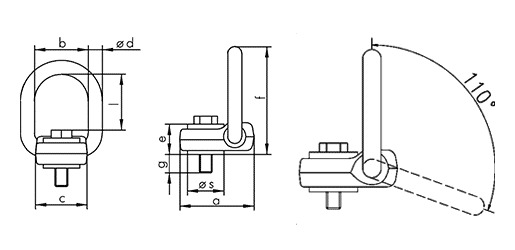

Flat-Point technische Zeichnung

Modell WLL (Ton) Größe Schraube (mm) Drehmoment (Nm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) L (mm) S Ø (mm) Gewicht (kg)
FP 0.5 0.5 10x40 40 69 50 48 13 28 100 12 52 34 0.71
FP 0.8 0.8 12x45 65 69 50 48 13 28 100 17 51 34 0.73
FP 1.5 1.5 16x55 160 69 50 48 13 28 100 27 49 34 0.77
FP 2.5 2.5 20x70 250 69 50 48 13 33 103 37 44 41 0.92
FP 4-S 4 24x80 300 69 50 48 13 34 103 46 40 41 1.05
FP 4 4 24x80 300 104 76 72 18 39 147 41 79 58 2.5
FP 5 5 27x90 400 104 76 72 18 39 147 51 72 58 2.63
FP 6 4 30x90 500 104 76 72 18 39 147 51 70 58 2.74
FP 8 8 36x100 600 104 76 72 18 43 147 57 62 58 3.15
FP 10 10 42x110 1000 160 107 99 34.5 65.5 236 44.5 110 90 10.4
FP 15 15 48x120 2000 160 107 99 34.5 65.5 236 54.4 106 90 11
Modell WLL (Ton) Größe Schraube (mm) Drehmoment (Nm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) L (mm) S Ø (mm) Gewicht (kg)
FP 0.5 0.5 10x40 40 69 50 48 13 28 100 12 52 34 0.71
FP 0.8 0.8 12x45 65 69 50 48 13 28 100 17 51 34 0.73
FP 1.5 1.5 16x55 160 69 50 48 13 28 100 27 49 34 0.77
FP 2.5 2.5 20x70 250 69 50 48 13 33 103 37 44 41 0.92
FP 4-S 4 24x80 300 69 50 48 13 34 103 46 40 41 1.05
FP 4 4 24x80 300 104 76 72 18 39 147 41 79 58 2.5
FP 5 5 27x90 400 104 76 72 18 39 147 51 72 58 2.63
FP 6 4 30x90 500 104 76 72 18 39 147 51 70 58 2.74
FP 8 8 36x100 600 104 76 72 18 43 147 57 62 58 3.15
FP 10 10 42x110 1000 160 107 99 34.5 65.5 236 44.5 110 90 10.4
FP 15 15 48x120 2000 160 107 99 34.5 65.5 236 54.4 106 90 11

Eigenschaften

Artikelnummer
HO_JFP-010
EAN-Nummer
HO_JFP-010
Gewicht
0.71
Marke
JDT
