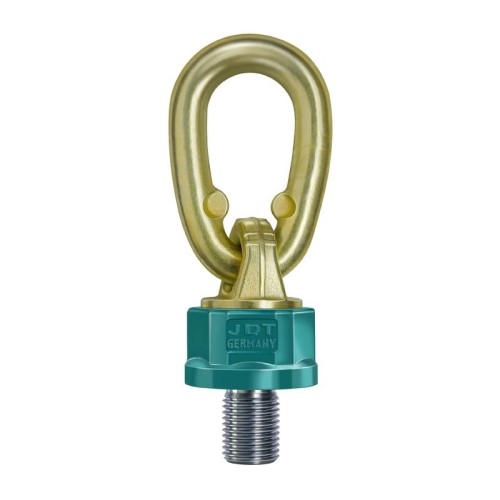

JDT Theipa Point Anschlagwirbel
- Drehbare Öse mit 360°-Rotation und 90°-Schwenkung für optimale Kraftverteilung beim Heben unter verschiedenen Winkeln.
- Robuste Konstruktion, beständig gegen Korrosion, Verschleiß und hohe Belastungen für eine langanhaltende Haltbarkeit.
- Sicherheitsmarkierungen verhindern Überlastung und erhöhen die Sicherheit beim Heben schwerer Lasten.
- Ohne Montagematerial; die Auswahl von Schrauben und Muttern muss auf die spezifische Anwendung abgestimmt sein.
- Entspricht der EN-Norm für Hebematerial, geeignet für Güter, aber nicht für den Personentransport.
JDT Theipa Point Drehbare Ringschraube – Sichere und flexible Hebelösung
Die JDT Theipa Point drehbare Ringschraube ist ein hochwertiger Anschlagpunkt für sicheres und effizientes vertikales und schräges Heben. Dank der drehbaren Konstruktion eignet sich diese Ringschraube für verschiedene Hebeanwendungen. Die robuste Bauweise und strenge Sicherheitsstandards gewährleisten eine zuverlässige Leistung, selbst unter schwierigen Bedingungen. Mit dieser drehbaren Ringschraube wählen Sie Langlebigkeit und maximale Sicherheit beim Bewegen von schweren Lasten.
Vor- und Nachteile
- Sicherheit: Zuverlässige Kennzeichnungen und Konstruktion verhindern Überlastung und Unfälle.
- Flexibilität: Geeignet für verschiedene Hebewinkel ohne Verlust der Tragfähigkeit.
- Langlebigkeit: Widerstandsfähig gegen Korrosion, Verschleiß und hohe Belastungen.
- Nicht geeignet für dauerhaftes Drehen unter Last: Bei kontinuierlichem Drehen kann erhöhter Verschleiß auftreten.
- Nicht für den Personentransport: Ausschließlich für das Heben von Gütern vorgesehen, niemals für Personen.
Anwendungen
- Wofür verwendet man eine JDT Theipa Point drehbare Ringschraube?
- Diese Ringschraube wird als Anschlagpunkt an Maschinen, Konstruktionsteilen und schweren Objekten bei Transport, Montage oder Wartung eingesetzt.
- Warum eine drehbare Ringschraube?
- Die drehbare Ringschraube sorgt dafür, dass die Kraft immer optimal übertragen wird, selbst bei Zugkraft in unterschiedlichen Winkeln. Dies verhindert unerwünschte Belastungen und erhöht die Sicherheit.
Besonderheiten
- Wie funktioniert die Ringschraube?
- Die Ringschraube ist 360° drehbar und kann bis zu 90° schwenken, sodass die Hebeausrichtung immer sicher mit der Kraft übereinstimmt.
- Ist Montagematerial im Lieferumfang enthalten?
- Die passenden Schrauben oder Muttern müssen separat ausgewählt werden, abgestimmt auf das Material und die Anwendung.
- Was tun, wenn das Label fehlt?
- Verwenden Sie die Ringschraube niemals ohne lesbares Label; die Tragfähigkeitsgrenze muss stets sichtbar sein.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl, geeignet für schwere Hebelasten.
- Oberfläche:
- Verschleißfest und korrosionsbeständig, für eine lange Lebensdauer.
- Sicherheit:
- Mit gut sichtbarer WLL-Kennzeichnung versehen und entspricht den strengsten Sicherheitsvorschriften.
- Normen:
- Hergestellt gemäß internationalen Normen, wie der EG-Maschinenrichtlinie und DGUV 100-500.
Technische Daten
Technische Daten
| Anschlagart |  |  |  |  |  |  | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stück | 1 | 1 | 2 | 2 | 2 | 3 of 4 | ||||||||
| Neigungswinkel | 0° | 90° | 0° | 90° | 0-45° | 45-60° | 0-45° | 45-60° | ||||||
| Typ | Artikelcode | Herstellercode | Gewindemaße (mm) | Anziehdrehmoment (Nm) | Steigung (mm) | Gewicht (kg) | Tragfähigkeit (Tonnen) | |||||||
| TP 0,7 | HO_TP-010 | 381400001 | M10 x 18 | 10-40 | 1,5 | 0,42 | 1 | 0,5 | 2 | 1 | 0,7 | 0,5 | 1 | 0,75 |
| HO_TP-012 | 381400000 | M12 x 18 | 15-40 | 1,75 | 0,43 | 1,4 | 0,7 | 2,8 | 1,4 | 1 | 0,7 | 1,4 | 1 | |
| HO_TP-014 | 381400003 | M14 x 20 | 30-40 | 2 | 0,43 | 2 | 1 | 4 | 2 | 1,4 | 1 | 2,12 | 1,5 | |
| TP 1,4 | HO_TP-016 | 381401000 | M16 x 20 | 45-130 | 2 | 0,43 | 2,8 | 1,4 | 5,6 | 2,8 | 2 | 1,4 | 3 | 2,12 |
| HO_TP-020.0 | 381401002 | M20 x 30 | 75-130 | 2,5 | 0,46 | 3,4 | 1,7 | 6,8 | 3,4 | 2,4 | 1,7 | 3,55 | 2,5 | |
| HO_TP-024.0 | 381401003 | M24 x 30 | 90-130 | 3 | 0,49 | 3,4 | 1,7 | 6,8 | 3,4 | 2,4 | 1,7 | 3,55 | 2,5 | |
| TP 2,5 | HO_TP-020.1 | 381402000 | M20 x 30 | 100-170 | 2,5 | 0,95 | 5 | 2,5 | 10 | 5 | 3,55 | 2,5 | 5,3 | 3,75 |
| TP 4 | HO_TP-024.1 | 381404000 | M24 x 30 | 190-280 | 3 | 1,43 | 8 | 4 | 16 | 8 | 5,6 | 4 | 85 | 6 |
| HO_TP-030.0 | 381404003 | M30 x 35 | 190-280 | 3 | 1,5 | 8 | 4 | 16 | 8 | 5,6 | 4 | 8,5 | 6 | |
| TP 6,7 | HO_TP-030.1 | 381406000 | M30 x 35 | 230-400 | 3,5 | 2,33 | 12 | 6,7 | 24 | 13,4 | 9,5 | 6,7 | 14 | 10 |
TP 8 | HO_TP-030.2 | 0381408000 | M30 x 35 | 270-600 | 3,5 | 3,59 | 12 | 8 | 24 | 16 | 11,2 | 8 | 16 | 12 |
| TP 10 | HO_TP-036 | 381410000 | M36 x 50 | 270-600 | 4 | 3,72 | 15 | 10 | 30 | 20 | 14 | 10 | 21,2 | 15 |
| TP 12,5 | HO_TP-042.0 | 381412003 | M42 x 50 | 270-700 | 4,5 | 3,82 | 15 | 12,5 | 30 | 25 | 17 | 12,5 | 25 | 18 |
| HO_TP-045.0 | 381412013 | M45 x 60 | 270-700 | 4,5 | 4,03 | 15 | 12,5 | 30 | 25 | 17 | 12,5 | 25 | 18 | |
| HO_TP-048.0 | 381412001 | M48 x 72 | 270-700 | 5 | 4,33 | 15 | 12,5 | 30 | 25 | 17 | 12,5 | 25 | 18 | |
| TP 17 | HO_TP-042.1 | 381417003 | M42 x 60 | 350-800 | 4,5 | 7,34 | 20 | 13 | 40 | 26 | 18 | 13 | 27 | 19 |
| HO_TP-045.1 | 381417000 | M45 x 60 | 350-800 | 4,5 | 7,5 | 25 | 17 | 50 | 34 | 23,5 | 17 | 35 | 25 | |
| HO_TP-048.1 | 381417001 | M48 x 60 | 350-800 | 5 | 7,57 | 25 | 17 | 50 | 34 | 23,5 | 17 | 35 | 25 | |
| HO_TP-056 | 381417002 | M56 x 78 | 350-900 | 5,5 | 8 | 25 | 18 | 50 | 36 | 25 | 18 | 37,5 | 26,5 | |
| TP 20 | HO_TP-064.0 | 381420000 | M64 x 96 | 350-900 | 6 | 8,85 | 25 | 20 | 50 | 40 | 28 | 20 | 42,5 | 30 |
| TP 28 | HO_TP-064.1 | 381428000 | M64 x 96 | 500-1000 | 6 | 16,3 | 32,5 | 28 | 65 | 56 | 39 | 28 | 58 | 42 |
| HO_TP-072.0 | 381428001 | M72 x 120 | 500-1200 | 6 | 17,6 | 32,5 | 28 | 65 | ||||||
Eigenschaften
- Artikelnummer
- HO_TP-010
- EAN-Nummer
- HO_TP-010
- Gewicht
- 0.42
- Marke
- JDT
