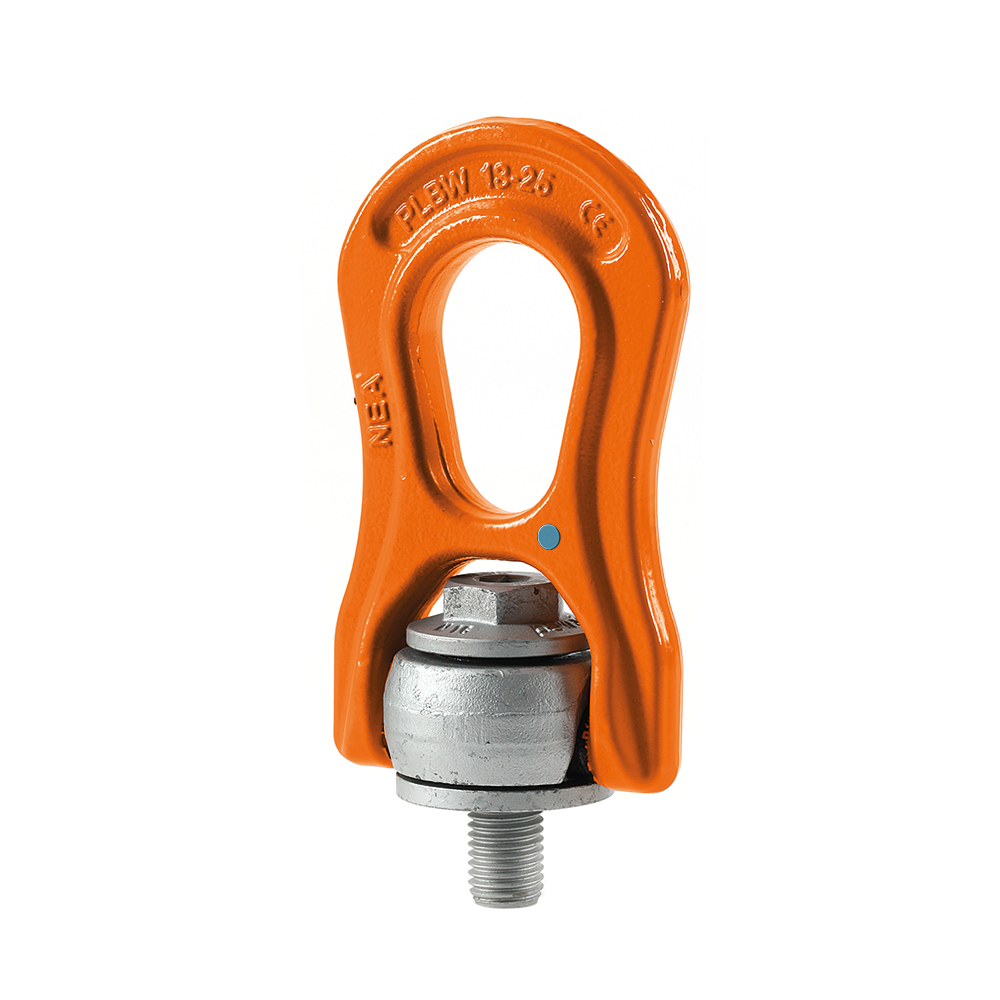

Pewag PLBW Anschlagwirbel
- Verfügbar in Varianten von 300 bis 15.000 kg für verschiedene Hebeaufgaben.
- Drehbarer Ring minimiert Verdrehen und erhöht die Hebesicherheit.
- Kompatibel mit verschiedenen Schraubengrößen für multifunktionalen Einsatz.
- Standardmäßig ohne Sicherungsmuttern oder zusätzliches Zubehör geliefert.
- Entspricht der EN-Norm für Hebesicherung und Sicherheit.

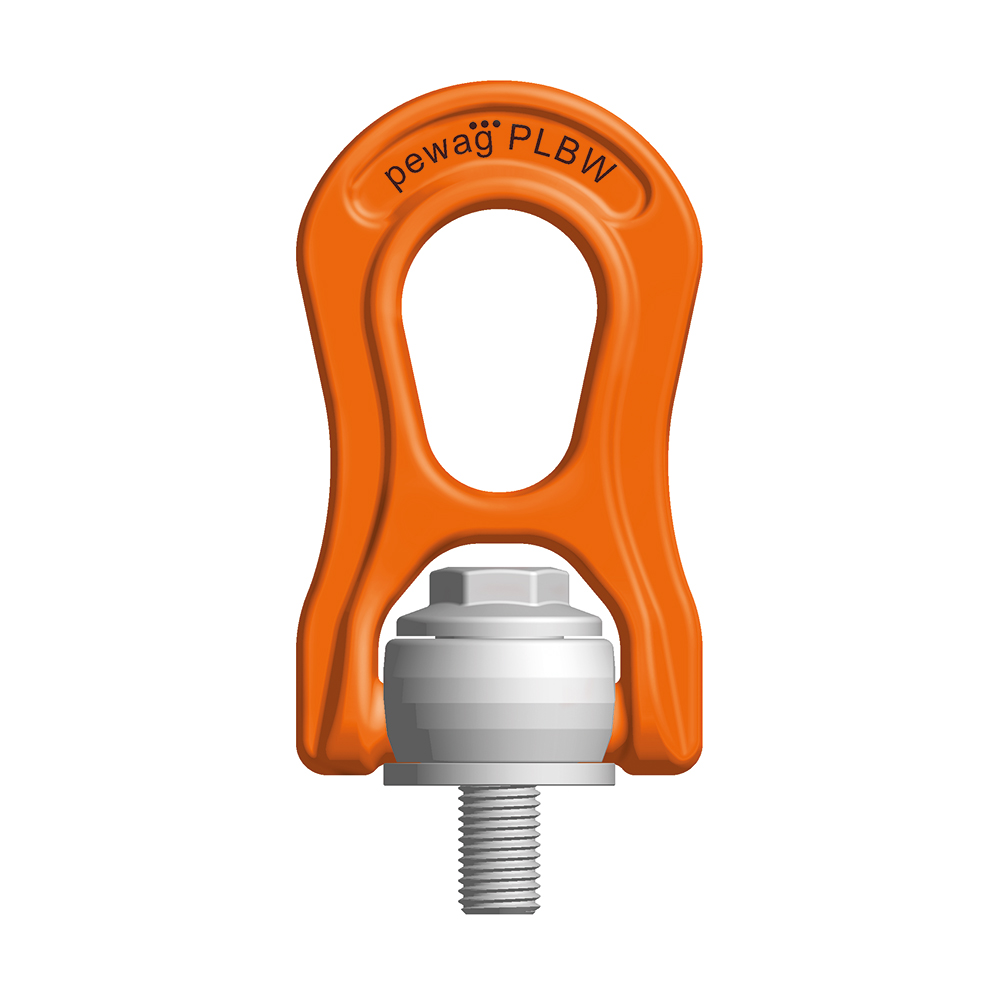

Pewag PLBW Drehbare Ringschraube – Schwenkbare Anschlagöse für maximale Sicherheit
Die Pewag PLBW Drehbare Ringschraube ist ein anschraubbarer Anschlagpunkt aus der Pewag winner profilift-Serie. Dieses Produkt wurde für sicheres und flexibles Heben entwickelt und bietet eine hohe Tragfähigkeit sowie einen drehbaren Ring. Dank der robusten Konstruktion und verschiedener Schraubengrößen eignet es sich für zahlreiche industrielle Anwendungen, bei denen Zuverlässigkeit an erster Stelle steht.
Vorteile und Nachteile
- Hohe Tragfähigkeit: Erhältlich von 300 bis 15.000 kg, geeignet für verschiedene Hebeaufgaben.
- Drehbar: Der Ring dreht sich mit der Last mit und verhindert das Verdrehen der Last.
- Universell einsetzbar: Geeignet für Einzel- und Mehrstrang-Hebearbeiten, mit verschiedenen Schraubengrößen.
- Nicht geeignet für instabile Belastung: Der Ring kann bei falscher Montage oder Belastung plötzlich drehen.
- Keine Zubehörteile enthalten: Zusätzliche Komponenten wie Sicherungsmuttern müssen separat bestellt werden.
Anwendungen
- Wofür verwendet man eine drehbare Ringschraube?
- Die drehbare Ringschraube wird als Anschlagpunkt an Maschinen, Konstruktionsteilen oder schweren Lasten verwendet. Sie ermöglicht sicheres Heben und Kippen in verschiedene Richtungen.
- Warum ein drehbarer Ring?
- Der drehbare Ring minimiert die seitliche Belastung und verhindert Schäden oder unsichere Situationen während des Hebens. Dies erhöht die Sicherheit erheblich.
Besonderheiten
- Wie funktioniert der drehbare Ring?

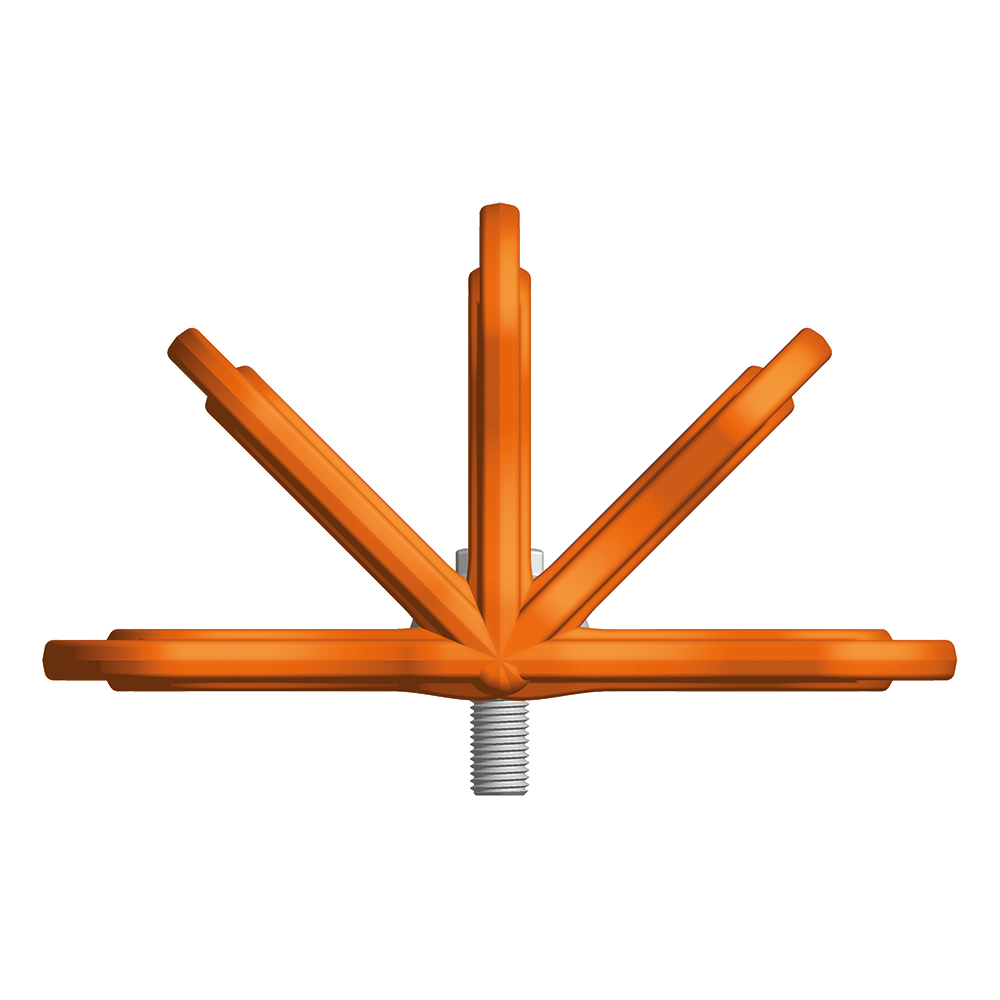

- Der Ring dreht sich automatisch in Richtung der Hebekraft (0° oder 90°), sofern er korrekt montiert und ausgerichtet ist.
- Ist eine Sicherungsmutter enthalten?
- Standardmäßig wird nur die drehbare Ringschraube geliefert, ohne weiteres Zubehör.
- Kann die Ringschraube seitlich belastet werden?
- Eine seitliche Belastung ist zulässig, wenn der Ring auf die Heberichtung (90°) ausgerichtet ist, jedoch nicht bei instabiler Belastung – wegen des Risikos eines plötzlichen Drehens.
Die Pewag PLBW Drehbare Ringschraube bietet maximale Sicherheit und Flexibilität bei Hebearbeiten und erfüllt höchste Industriestandards.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl.
- Oberfläche:
- Verschleißfeste und korrosionsbeständige Beschichtung.
- Sicherheit:
- Sicherheitsfaktor 5:1 (4:1 bei größeren Abmessungen).
- Normen:
- Entspricht internationalen Hebe- und Sicherheitsnormen.
Technische Daten
Technische Daten

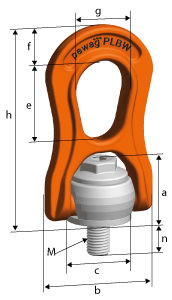

| Abmessungen | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Maße | Tragfähigkeit (Tonne) | Drehmoment (Nm) | Maße Innensechskantschlüssel (mm) | Maße Maulschlüssel (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | E (mm) | F (mm) | G (mm) | H (mm) | N (mm) | N max (mm) |
| PLBW 0,3 | M8 | 0,3 | 8 | 15 | 0,31 | 29 | 56 | 30 | 38 | 18 | 27 | 94 | 13 | 80 | |
| PLBW 0,6 | M10 | 0,6 | 8 | 15 | 0,35 | 29 | 56 | 30 | 38 | 18 | 27 | 94 | 15 | 100 | |
| PLBW 1 | M12 | 1 | 8 | 15 | 0,37 | 29 | 56 | 30 | 38 | 18 | 27 | 94 | 17 | 180 | |
| PLBW 1,3 | M14 | 1,3 | 10 | 24 | 1,03 | 43 | 79 | 45 | 55 | 25 | 38 | 138 | 22 | 220 | |
| PLBW 1,6 | M16 | 1,6 | 10 | 24 | 1,04 | 43 | 79 | 45 | 55 | 25 | 38 | 138 | 24 | 260 | |
| PLBW 2 | M18 | 2 | 10 | 24 | 1,07 | 43 | 79 | 45 | 55 | 25 | 38 | 138 | 27 | 295 | |
| PLBW 2,5 | M20 | 2,5 | 10 | 24 | 1,08 | 43 | 79 | 45 | 55 | 25 | 38 | 138 | 30 | 335 | |
| PLBW 3 | M22 | 3 | 14 | 36 | 3,5 | 64 | 118 | 68 | 85 | 38 | 58 | 209 | 33 | 355 | |
| PLBW 4 | M24 | 4 | 14 | 36 | 3,6 | 64 | 118 | 68 | 85 | 38 | 58 | 209 | 36 | 355 | |
| PLBW 5 | M27 | 5 | 14 | 36 | 3,6 | 64 | 118 | 68 | 85 | 38 | 58 | 209 | 40 | 355 | |
| PLBW 6,3 | M30 | 6,3 | 14 | 36 | 3,7 | 64 | 118 | 68 | 85 | 38 | 58 | 209 | 45 | 355 | |
| PLBW 8 | M33 | 8 | 19 | 55 | 14,3 | 106 | 188 | 108 | 132 | 60 | 91 | 331 | 54 | 328 | |
| PLBW 10 | M36 | 10 | 19 | 55 | 14,4 | 106 | 188 | 108 | 132 | 60 | 91 | 331 | 59 | 328 | |
| PLBW 12,5 | M42 | 12,5 | 19 | 55 | 14,7 | 106 | 188 | 108 | 132 | 60 | 91 | 331 | 69 | 328 | |
| PLBW 15 | M48 | 15 | 19 | 55 | 15 | 106 | 188 | 108 | 132 | 60 | 91 | 331 | 74 | 328 | |
Eigenschaften
- Artikelnummer
- HO_PLBW-08
- EAN-Nummer
- HO_PLBW-08
- Gewicht
- 0.31
- Marke
- Pewag
