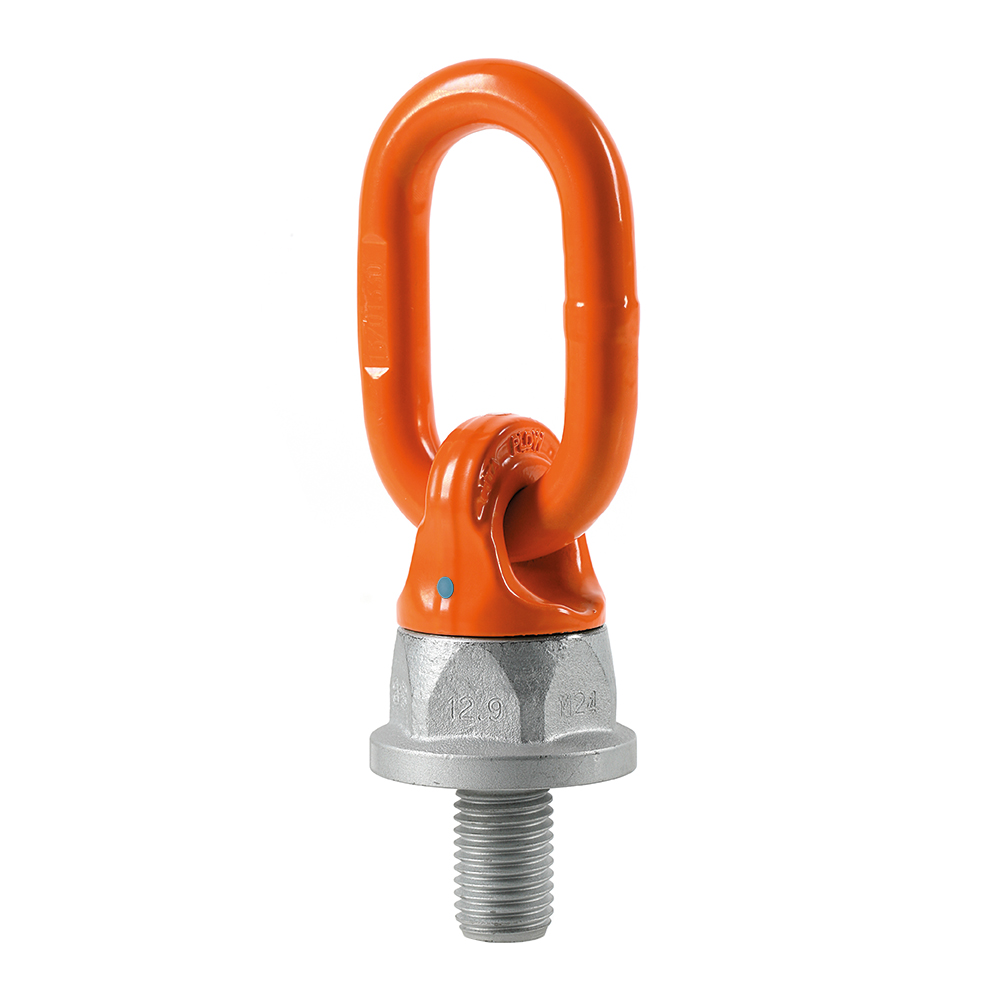

Pewag PLDW Anschlagwirbel
- Tragfähigkeit bis zu 55.000 kg, geeignet für schwere industrielle Hebeanwendungen.
- Schwenkbarer Ring mit 360° Drehbarkeit und 180° Kippbarkeit für optimale Lastausrichtung.
- Erhältlich in verschiedenen Gewindegrößen, sowohl metrisch als auch Zoll, für vielseitige Einsatzmöglichkeiten.
- Einfache Montage durch Gewinde, geeignet für Anwendungen mit korrekter Ausrichtung.
- Entspricht der EN-Norm für Hebezeuge und Hebevorrichtungen.

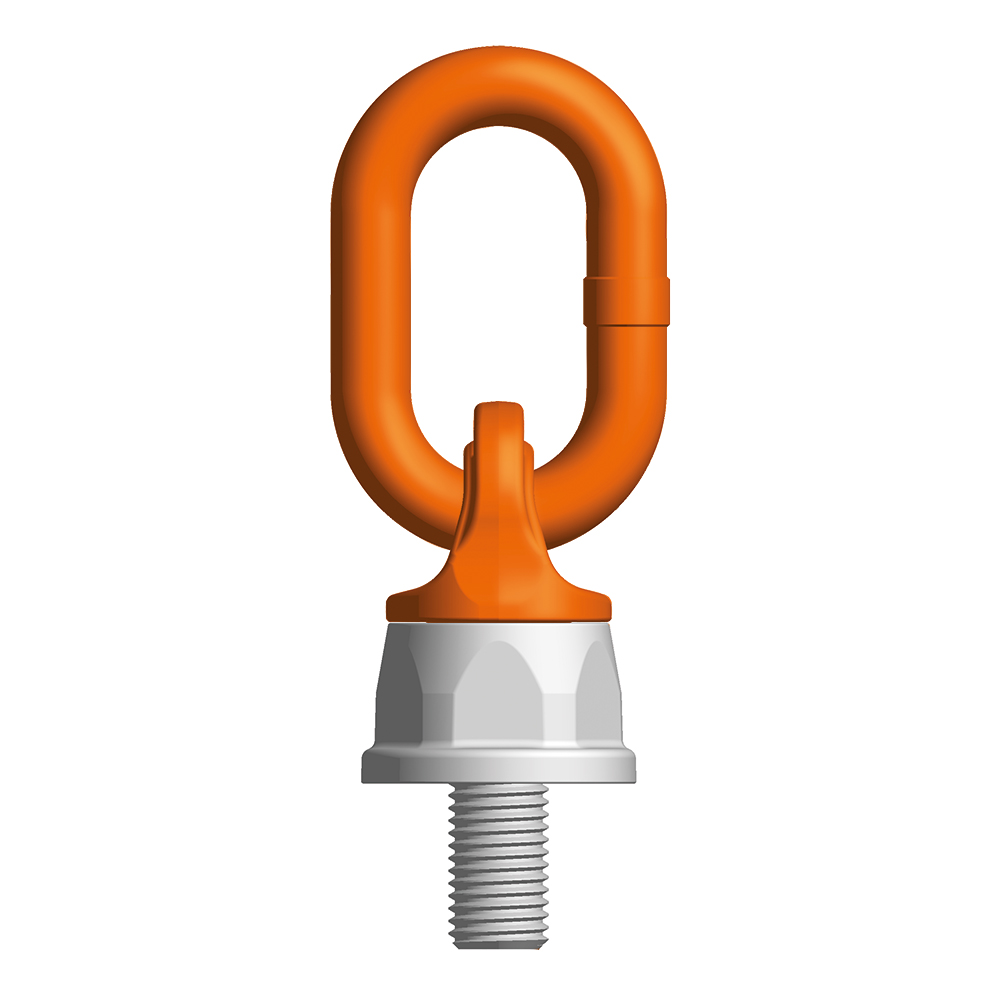

Pewag PLDW Schwenkbare Ösenschraube – Schweres Heben mit optimaler Sicherheit
Die Pewag PLDW schwenkbare Ösenschraube ist ein hochwertiger, einschraubbarer Anschlagpunkt aus der Profilift-Serie und eignet sich für vielseitige industrielle Anwendungen. Diese Ösenschraube überzeugt durch Sicherheit, Langlebigkeit und Tragfähigkeit. Mit einer Arbeitsbelastung bis zu 55.000 kg und verschiedenen Gewindegrößen bietet die PLDW-Serie eine Lösung für nahezu jede Hebeaufgabe. Durch die schwenkbare Ausführung ist die Ösenschraube optimal einsetzbar bei komplexen Hebesituationen.
Vorteile und Nachteile
- Hohe Tragfähigkeit: Bis zu 55.000 kg, geeignet für schwere Lasten.
- Flexible Einsatzmöglichkeiten: Drehbar und schwenkbar, ideal für komplexe Hebesituationen.
- Umfangreiches Sortiment: Erhältlich mit metrischem und Zoll-Gewinde, verschiedene Kapazitäten.
- Beschränkt auf einschraubbare Befestigung: Nur geeignet für Anwendungen mit Gewinde.
- Nicht geeignet bei nicht-ausgerichteter Belastung: Ring darf nicht bei instabiler Belastung verwendet werden, Risiko plötzlicher Rotation.
Anwendungen
- Wofür verwendet man eine schwenkbare Ösenschraube?
- Eine PLDW schwenkbare Ösenschraube wird als Anschlagpunkt an Maschinen, Konstruktionsteilen oder schweren Lasten eingesetzt, wenn sicheres und flexibles Heben erforderlich ist.
- Warum eine schwenkbare Ausführung?
- Dank des drehbaren Rings kann die Last unter verschiedenen Winkeln gehoben werden, ohne dass Tragfähigkeit oder Sicherheit verloren gehen.
Besonderheiten

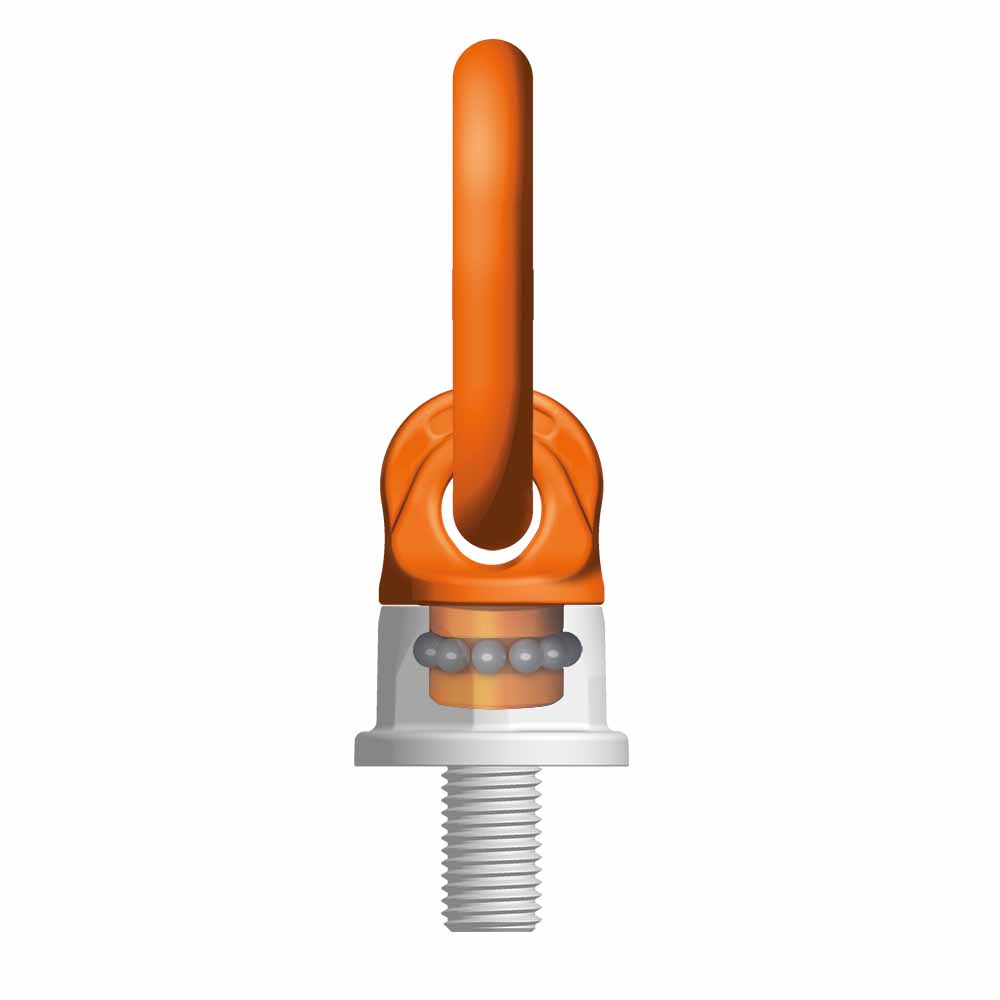

- Wie funktioniert der schwenkbare Ring?

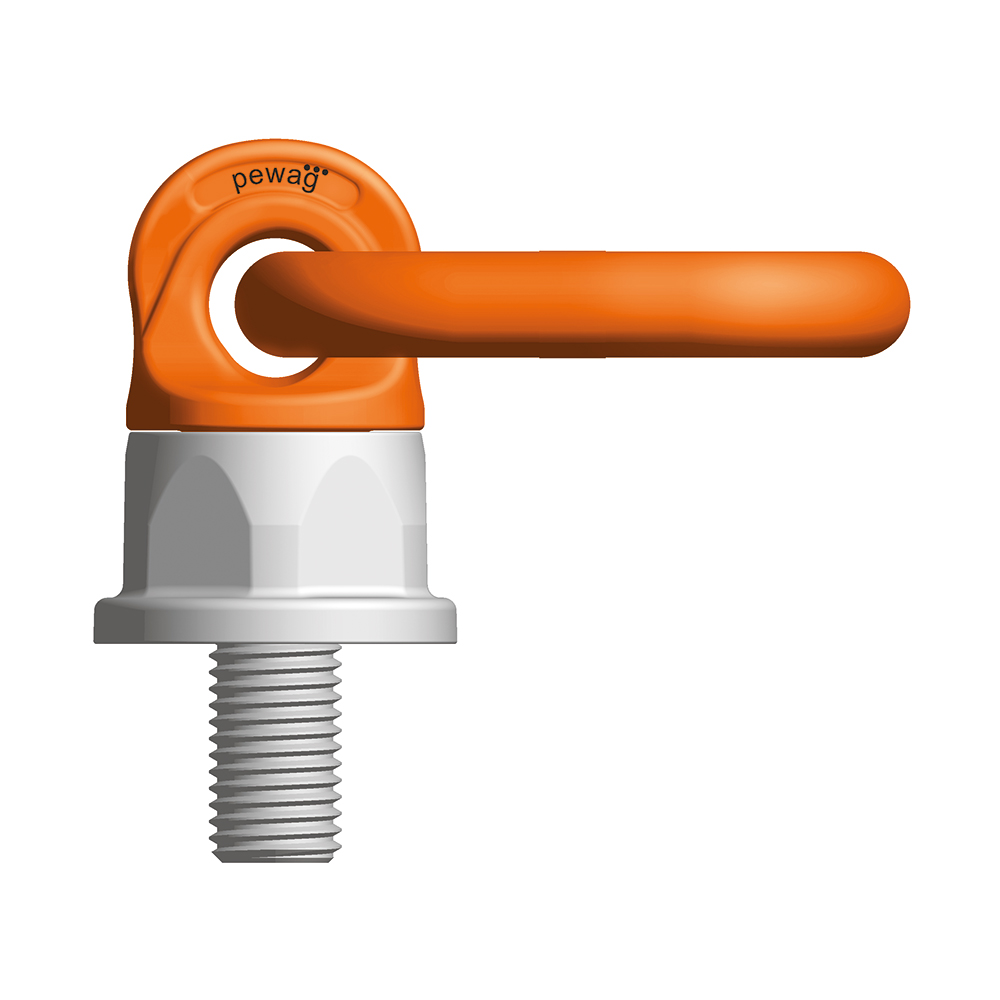

- Der Ring kann 360° gedreht und 180° gekippt werden, sodass stets eine optimale Ausrichtung in Heberichtung möglich ist.
- Ist eine Kontermutter enthalten?
- Standardmäßig wird nur die schwenkbare Ösenschraube geliefert; Zubehör ist separat erhältlich.
- Was ist das maximale Anziehdrehmoment?
- Jeder Typ hat ein spezifiziertes Anziehdrehmoment, zum Beispiel 10 Nm für M8, 1.600 Nm für M100, für eine korrekte und sichere Befestigung.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl für maximale Festigkeit und Langlebigkeit.
- Oberfläche:
- Korrosionsbeständige Beschichtung für dauerhaften Einsatz, selbst unter anspruchsvollen Bedingungen.
- Sicherheit:
- 4:1 Sicherheitsfaktor, deutliche Kennzeichnungen und optimierte Ringstellung für maximale Sicherheit in jeder Heberichtung.
- Normen:
- Entspricht internationalen Normen für Anschlagpunkte und industrielle Sicherheit.
Technische Daten
Technische Daten

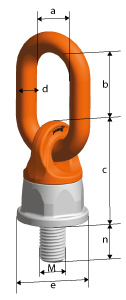

| Abmessungen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Maße | Tragfähigkeit 0° (Tonne) | Tragfähigkeit 9° (Tonne) | Drehmoment (Nm) | Maße Maulschlüssel (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | E (mm) | N (mm) | N max (mm) |
| PLDW 0,3 | M8 | 0.6 | 0,3 | 10 | 34 | 0,45 | 30 | 38 | 54 | 38 | 20 | 100 |
| PLDW 0,5 | M10 | 1.2 | 0,5 | 10 | 34 | 0,45 | 30 | 38 | 54 | 38 | 20 | 180 |
| PLDW 0,7 | M12 | 1.8 | 0,7 | 15 | 34 | 0,48 | 35 | 48 | 54 | 38 | 22 | 200 |
| PLDW 1 | M14 | 2.4 | 1 | 25 | 34 | 0,49 | 35 | 48 | 54 | 38 | 22 | 200 |
| PLDW 1,5 | M16 | 2.8 | 1,5 | 30 | 34 | 0,51 | 35 | 48 | 54 | 38 | 33 | 250 |
| PLDW 2,5 | M20 | 5 | 2,5 | 80 | 46 | 1,05 | 35 | 55 | 75 | 55 | 33 | 250 |
| PLDW 4 | M24 | 7 | 4 | 150 | 50 | 1,5 | 40 | 66 | 82 | 63 | 40 | 300 |
| PLDW 5,3 | M30 | 10 | 5,3 | 230 | 50 | 1,5 | 40 | 66 | 82 | 63 | 35 | 300 |
| PLDW 6,7 | M30 | 10 | 6,7 | 230 | 60 | 2,49 | 50 | 70 | 92 | 72 | 40 | 300 |
| PLDW 8 | M36 | 12.5 | 8 | 450 | 75 | 4,3 | 50 | 91 | 120 | 92 | 55 | 300 |
| PLDW 10 | M42 | 16 | 10 | 600 | 75 | 5,1 | 65 | 91 | 120 | 92 | 60 | 300 |
| PLDW 12 | M45 | 16 | 12 | 600 | 75 | 5,2 | 65 | 91 | 120 | 92 | 68 | - |
| PLDW 13 | M48 | 16 | 13 | 600 | 75 | 5,4 | 65 | 116 | 120 | 92 | 68 | 300 |
| PLDW 13 | M52 | 16 | 13 | 600 | 75 | 5,4 | 65 | 116 | 120 | 92 | 68 | - |
| PLDW 24 | M56 | 28 | 24 | 800 | 95 | 10,2 | 70 | 105 | 154 | 110 | 84 | 300 |
| PLDW 25 | M64 | 28 | 25 | 800 | 95 | 11 | 70 | 105 | 154 | 110 | 96 | 300 |
| PLDW 40 | M72 | 60 | 40 | 1200 | 145 | 29 | 90 | 130 | 213 | 170 | 110 | 500 |
| PLDW 45 | M80 | 60 | 45 | 1400 | 145 | 30 | 90 | 130 | 213 | 170 | 120 | 500 |
| PLDW 55 | M90 | 60 | 55 | 1500 | 145 | 32 | 90 | 130 | 213 | 170 | 135 | 500 |
| PLDW 55 | M100 | 60 | 55 | 1600 | 145 | 35 | 90 | 130 | 213 | 170 | 150 | 500 |
Eigenschaften
- Artikelnummer
- HO_PLDW-008
- EAN-Nummer
- HO_PLDW-008
- Gewicht
- 0.45
- Marke
- Pewag
