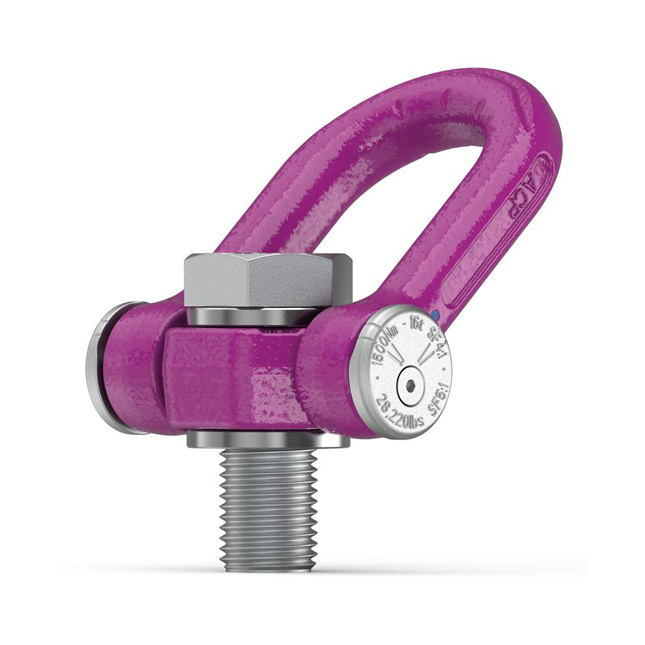

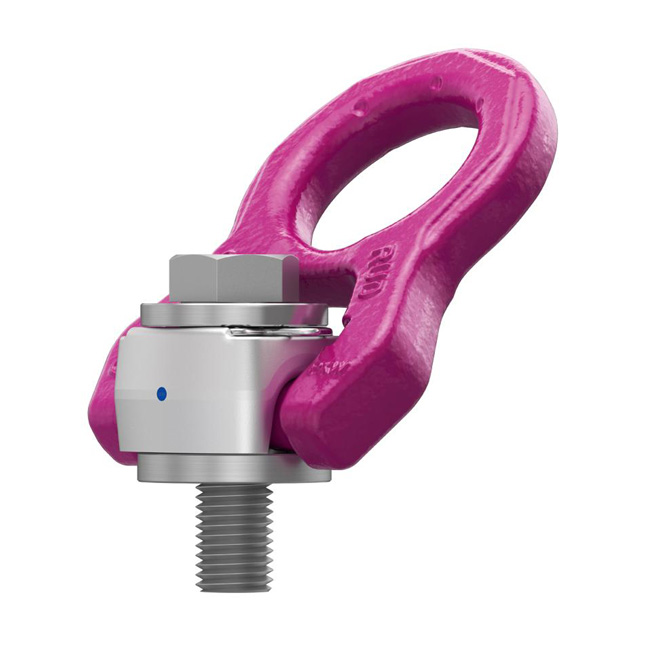

RUD Anschlagwirbel ACP
- 360° drehbarer Anschlagwirbel für optimale Lastpositionierung ohne Tragfähigkeitsverluste.
- Robustes Design mit strenger Kontrolle auf Rissbildung und Tragfähigkeit für maximale Sicherheit.
- Vielseitig einsetzbar als Anschlagpunkt und Zurrpunkt für verschiedene Anwendungen.
- Inklusive originaler Schrauben, geeignet für den Einsatz bis 300°C mit passenden Muttern.
- Erfüllt die Sicherheitsanforderungen gemäß EN-Norm ISO 3266.
RUD Drehbarer Anschlagpunkt ACP – Schwenkbarer Ringschraube für maximale Sicherheit und Flexibilität
Der RUD Drehbarer Anschlagpunkt ACP ist eine hochwertige, schwenkbare Ringschraube, die für sicheres und effizientes Heben und Sichern schwerer Lasten entwickelt wurde. Dank des 360° drehbaren Designs bietet der ACP maximale Flexibilität bei Montage und Einsatz. Mit unterschiedlichen Tragfähigkeiten und robuster Bauweise erfüllt dieses Produkt die höchsten Sicherheitsanforderungen in Industrie und Maschinenbau.
Vorteile und Nachteile
- Drehbarkeit: Immer optimale Positionierung der Last.
- Hohe Sicherheit: Strenge Kontrolle auf Rissbildung und Tragkraft.
- Vielseitig einsetzbar: Sowohl als Anschlagpunkt als auch als Zurrpunkt verwendbar.
- Nicht beständig gegen aggressive Chemikalien: Nicht geeignet für den Einsatz mit Säuren oder Dämpfen.
- Nicht geeignet für dauerhafte Rotation unter Last: Nur gelegentliches Drehen zulässig.
Anwendungen
- Wofür verwendet man einen drehbaren Anschlagpunkt ACP?
- Sie verwenden einen RUD ACP zum Heben, Wenden und Sichern schwerer Lasten an Maschinen, Konstruktionsteilen und Transportmitteln. Der ACP dient als zuverlässiger Anschlagpunkt oder als Zurrpunkt für Spanngeräte.
- Warum ein 360° schwenkbarer Anschlagpunkt?
- Durch die vollständige Drehbarkeit kann die Last immer optimal positioniert werden. Dies verhindert unerwünschte Belastungen und erhöht die Sicherheit beim Heben und Schwenken.
Besonderheiten
- Wie funktioniert die Drehkonstruktion?
- Der ACP ist nach der Montage vollständig 360° drehbar, ohne Verlust der Tragfähigkeit. Dadurch kann die Last in jede Richtung sicher aufgenommen werden.
- Ist Montagewerkzeug enthalten?
- Die originalen Schrauben werden standardmäßig mitgeliefert.
- Welche Muttern sind für die Montage geeignet?
- Für Temperaturen bis 150°C verwenden Sie eine Klemmmutter nach DIN EN ISO 7042. Für höhere Temperaturen bis 300°C ist eine Bundmutter nach DIN 6331 geeignet.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Der RUD Drehbarer Anschlagpunkt ACP ist die sichere, flexible Wahl für professionelle Hebearbeiten und das Sichern von Lasten.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl, Güteklasse 80 nach EN 1677.
- Oberfläche:
- Rissgeprüfte Sechskantschrauben, verschiedene Mutternarten möglich.
- Sicherheit:
- Sicherheitsfaktor mindestens 4:1, Schutz gegen Losdrehen und Überlastung.
- Normen:
- Entspricht EN 1677, DGUV 109-017 und relevanten internationalen Vorschriften.
Technische Daten
| Modell | WLL 0° (Tonne) | WLL 90° (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | K (mm) | L (mm) | M (mm) | N (mm) | T (mm) | Gewicht (kg) |
| ACP M12 | 1,35 | 1,35 | - | 11 | 10,5 | 38 | 30 | 19 | 28 | 54,5 | 19 | 58 | 47 | 12 | 8 | 83 | 0,38 |
| ACP M16 | 2,5 | 2,5 | - | 14 | 14 | 50 | 40 | 22 | 36 | 68 | 24 | 76 | 58 | 16 | 10 | 107 | 0,88 |
| ACP M20 | 4 | 4 | - | 17 | 17,25 | 50 | 45 | 26,5 | 43,5 | 82,5 | 30 | 89 | 70 | 20 | 12 | 118 | 1,41 |
| ACP M24 | 6,3 | 6,3 | - | 23 | 23 | 66 | 60 | 34 | 55 | 104 | 36 | 120,5 | 89 | 24 | 14 | 154 | 3,16 |
| ACP M30 | 8 | 8 | - | 29 | 27 | 75 | 75 | 41,5 | 68,5 | 128,7 | 46 | 148 | 110 | 30 | 17 | 183 | 5,69 |
| ACP M36 | 15 | 12,5 | 106 | 32 | 32 | 82 | 70 | 45 | 60 | 128 | 55 | 168 | 105 | 36 | 22 | 189 | 7,1 |
| ACP M42 | 18 | 16 | 106 | 32 | 32 | 82 | 70 | 53 | 60 | 136 | 65 | 168 | 113 | 42 | 24 | 189 | 7,5 |

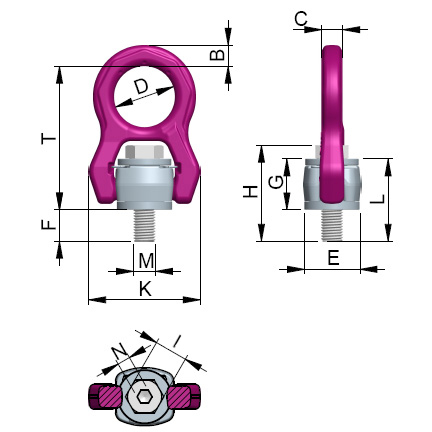

ACP 12-30

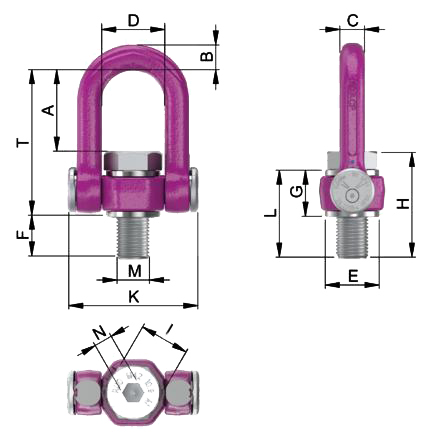

ACP 36-42
Eigenschaften
- Artikelnummer
- HO_ACP-008
- EAN-Nummer
- HO_ACP-008
- Gewicht
- 0.34
- Marke
- RUD
