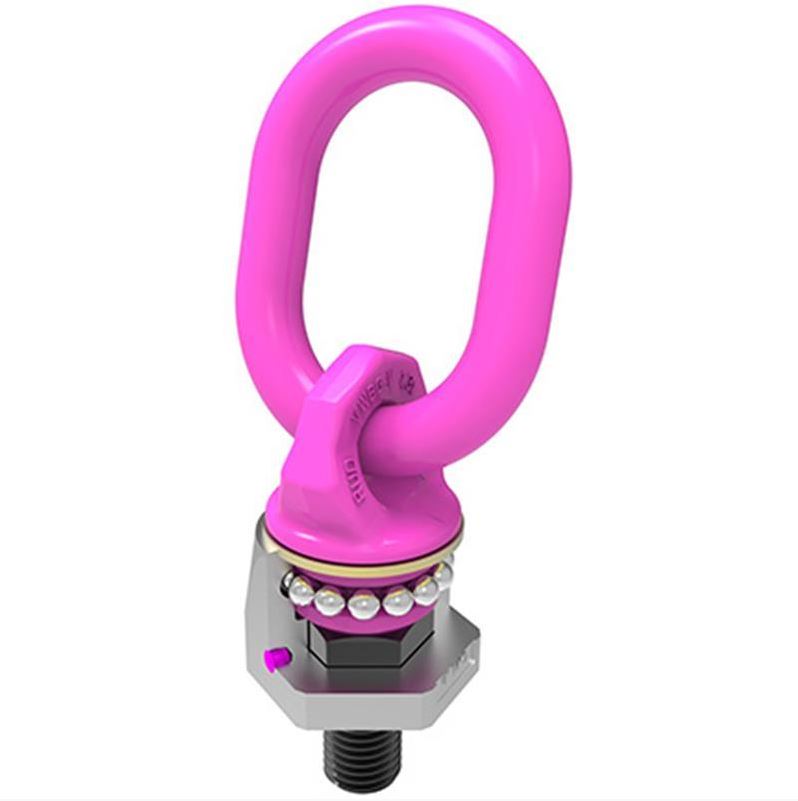

RUD Wirbelbock VWBG-V

  • Robuste, schwenkbare Anschlagöse mit Kugellager für eine reibungslose und stoßfreie Ausrichtung unter Last.
  • Vielseitig einsetzbar für vertikale und schräge Belastungen beim Heben und Kippen von schweren Lasten.
  • Deutliche Tragfähigkeitskennzeichnung und visuelle Inspektionspunkte für maximale Sicherheit.
  • Inklusive rissgeprüfter Mutter und Scheibe bei metrischen Ausführungen für eine vollständige Montage.
  • Entspricht der EN-Norm für Hebemittel und gewährleistet zuverlässige Qualität und Sicherheit.
  • Marke
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 67,05 € 73,00
zzgl. MwSt.
€ 79,79 inkl. MwSt.
Nur für kurze Zeit: 10% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: HO_VWBGV-008


Produktinformationen Technische Daten

RUD Wirbelringschraube VWBG-V – Sicheres Heben mit maximaler Flexibilität

Die RUD Wirbelringschraube VWBG-V ist eine drehbare Anschlagpunktschraube, die für das sichere Heben und Wenden von schweren Lasten konzipiert wurde. Dank der robusten Konstruktion und des einzigartigen Drehmechanismus bietet diese Wirbelringschraube optimale Sicherheit und Benutzerfreundlichkeit in industriellen Anwendungen. Die VWBG-V ist sowohl für vertikale als auch schräge Belastungen geeignet und somit vielseitig einsetzbar in unterschiedlichsten Hebesituationen.

Vor- und Nachteile

  • Drehbar unter Last: Einfaches Ausrichten in Heberichtung.
  • Hohe Sicherheit: Deutliche Tragfähigkeitskennzeichnung und visuelle Prüfstellen.
  • Verschiedene Gewindegrößen: Für jede Anwendung die passende Größe.
  • Nicht für Dauerrotation unter Volllast geeignet: Drehung nur zum Ausrichten.
  • Nicht beständig gegen aggressive Chemikalien: Verwendung in korrosiven Umgebungen vermeiden.

Anwendungen

Wofür verwendet man eine Wirbelringschraube wie die VWBG-V?
Die VWBG-V wird eingesetzt, um Hebemittel an schweren Lasten, wie Maschinen und Konstruktionsteilen, zu befestigen. Sie ermöglicht sicheres Heben und Wenden.
Warum eine drehbare Ausführung wählen?
Durch die Drehmöglichkeit kann sich die VWBG-V automatisch in die korrekte Heberichtung einstellen. Dadurch wird eine Überlastung des Rings verhindert und die Sicherheit erhöht.

Besonderheiten

Wie funktioniert der Drehmechanismus?
Das integrierte Kugellager sorgt für ein reibungsloses und stoßfreies Drehen unter Last, ist jedoch nicht für dauerhafte Drehbewegungen unter Volllast geeignet.
Sind Mutter und Scheibe enthalten?
Bei den metrischen Ausführungen werden eine rissgeprüfte Mutter und die passende Scheibe standardmäßig mitgeliefert.
Wie bestimme ich die richtige Schraubenlänge?
Berechnen Sie die Länge auf Basis der Materialdicke, Mutternhöhe, Scheibendicke und des Schraubüberstandes. Siehe das Beispiel in diesem Zusammenhang zur Berechnung.
Welche Zertifikate werden mitgeliefert?
Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.

Mit der RUD Wirbelringschraube VWBG-V entscheiden Sie sich für einen sicheren, robusten und flexiblen Anschlagpunkt in jeder industriellen Umgebung.

Wichtige technische Daten

Material:
Hochwertiger Stahl nach strengen Normen.
Oberfläche:
Korrosionsschützende Beschichtung für zusätzliche Langlebigkeit.
Sicherheit:
Maximale Tragfähigkeit gemäß Tabelle, mit deutlicher Kennzeichnung am Produkt.
Normen:
Entspricht BGR 500 / DGUV 100-500 und den relevanten DIN-Normen.
Alle technische Daten anzeigen

Technische Daten

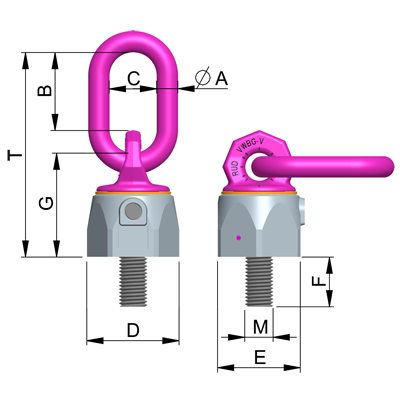

VWBG-V technische Zeichnung

Modell WLL 0° (Tonne) WLL 90° (Tonne) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) M (mm) T (mm) Gewicht (kg)
VWBG-V 8 0,6 0,4 8 31 29 30 27 13 36 8 76 0,18
VWBG-V 10 0,9 0,6 8 31 29 33,5 30 17 38 10 78 0,29
VWBG-V 12 1,2 0,75 10 49 35 42 36 21 47 12 107 0,44
VWBG-V 14 2 1,25 13 46 38 48 41 21 56 14 114 0,67
VWBG-V 16 2,6 1,5 13 46 38 48 41 25 56 16 114 0,69
VWBG-V 18 3,6 2 13 54 35 62 55 27 67 18 137 1,18
VWBG-V 20 4 2,5 13 54 35 62 55 33 67 20 137 1,42
VWBG-V 22 4 2,5 13 54 35 62 55 33 67 22 137 1,45
VWBG-V 24 7 4 18 66 40 81 70 40 88 24 173 2,63
VWBG-V 27 7 4 18 66 40 81 70 41 88 27 173 2,65
VWBG-V 30 10 6 22 90 50 99 85 50 106 30 221 5,09
Modell WLL 0° (Tonne) WLL 90° (Tonne) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) M (mm) T (mm) Gewicht (kg)
VWBG-V 8 0,6 0,4 8 31 29 30 27 13 36 8 76 0,18
VWBG-V 10 0,9 0,6 8 31 29 33,5 30 17 38 10 78 0,29
VWBG-V 12 1,2 0,75 10 49 35 42 36 21 47 12 107 0,44
VWBG-V 14 2 1,25 13 46 38 48 41 21 56 14 114 0,67
VWBG-V 16 2,6 1,5 13 46 38 48 41 25 56 16 114 0,69
VWBG-V 18 3,6 2 13 54 35 62 55 27 67 18 137 1,18
VWBG-V 20 4 2,5 13 54 35 62 55 33 67 20 137 1,42
VWBG-V 22 4 2,5 13 54 35 62 55 33 67 22 137 1,45
VWBG-V 24 7 4 18 66 40 81 70 40 88 24 173 2,63
VWBG-V 27 7 4 18 66 40 81 70 41 88 27 173 2,65
VWBG-V 30 10 6 22 90 50 99 85 50 106 30 221 5,09

Eigenschaften

Artikelnummer
HO_VWBGV-008
EAN-Nummer
HO_VWBGV-008
Gewicht
0.18
Marke
RUD
