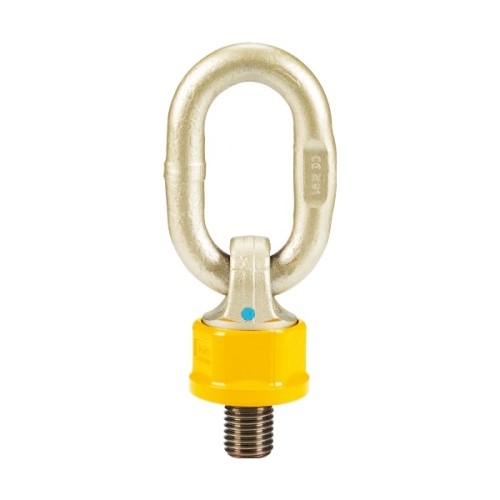

Yoke Anschlagwirbel SuperPoint SPO

  • 360° drehbares Design verhindert Verdrehen und erleichtert die sichere Positionierung von Lasten.
  • Inklusive originaler, 100% rissgeprüfter Befestigungsschraube für optimale Sicherheit.
  • Breit einsetzbar auf Stahl, Gusseisen, Aluminium und Aluminium-Magnesium-Legierungen bei korrekter Montage.
  • Nicht geeignet für Temperaturen über 350°C und chemisch aggressive Umgebungen ohne Herstellerfreigabe.
  • Entspricht der EN-Norm für Hebe- und Anschlagmittel.
  • Marke
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 53,32 € 73,54
zzgl. MwSt.
€ 63,45 inkl. MwSt.
Nur für kurze Zeit: 28% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: HO_YSPO-10


Produktinformationen Technische Daten

Yoke Drehbarer Augbolzen SuperPoint SPO – 360° schwenkbarer Anschlagpunkt für industrielle Anwendungen

Der Yoke Drehbarer Augbolzen SuperPoint SPO ist ein hochwertiger, schwenkbarer Anschlagpunkt für professionelles Heben und Verzurren. Dieses Produkt bietet eine sichere, 360° drehbare Aufhängeoption. Der SuperPoint ist für die Montage an verschiedensten Werkstoffen geeignet und erfüllt strenge internationale Normen. Mit dem Yoke SuperPoint erhöhst du die Sicherheit und Effizienz deiner Hebearbeiten.

Vorteile und Nachteile

  • 360° drehbar: Verhindert das Verdrillen der Last und erleichtert das Positionieren.
  • Sicherheitskontrolle: Originalteile, 100% rissgeprüfte Schrauben, Inspektion einfach möglich.
  • Vielseitig einsetzbar: Geeignet zum Heben sowie als Anschlagpunkt für die Fixierung von Gütern.
  • Temperaturbegrenzung: Nicht geeignet für den Einsatz über 350°C.
  • Chemische Beständigkeit: Nicht einsetzbar in Umgebungen mit Säuren oder Dampf ohne vorherige Freigabe des Herstellers.

Anwendungen

Wofür verwendet man einen drehbaren Augbolzen?
Für das sichere Heben, Montieren und Sichern von schweren Lasten in industriellen Umgebungen.
Warum ein 360° drehbares Design?
Das drehbare Design verhindert das Verdrehen der Last und ermöglicht ein einfacheres und sichereres Ausrichten in Zugrichtung.

Besonderheiten

Wie funktioniert der Drehmechanismus?
Der SuperPoint kann unter Last 360° drehen, sodass die Kraft immer in die richtige Richtung wirkt.
Ist die Befestigungsschraube enthalten?
Ja, die benötigte Schraube (100% rissgeprüft) wird standardmäßig mitgeliefert, nur diese darf verwendet werden.
Kann ich den Augbolzen an jedem Material montieren?
Die Montage ist möglich an Stahl, Gusseisen, Aluminium und Aluminium-Magnesium-Legierungen, sofern die erforderliche minimale Einschraubtiefe eingehalten wird.
Welche Zertifikate werden mitgeliefert?
Standardmäßig werden keine Zertifikate beigelegt. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.

Mit dem Yoke Drehbarer Augbolzen SuperPoint SPO entscheidest du dich für eine sichere, robuste und zuverlässige Hebelösung, die höchsten Anforderungen in der Industrie entspricht.

Wichtige technische Daten

Material:
Hochwertiger Stahl, 100% rissgeprüft.
Oberfläche:
Korrosionsbeständige Beschichtung, geeignet für industrielle Bedingungen.
Sicherheit:
Enthält ausschließlich originale Yoke-Komponenten, regelmäßig zu prüfen, entspricht allen Sicherheitsvorschriften.
Normen:
Entspricht DGUV BGR 100-500 und relevanten internationalen Normen.
Alle technische Daten anzeigen

Technische Daten

  • Belastbare Teile werden zu 100 % durch Magnaflux-Risse erkannt
  • Zertifiziert nach DGUV GS-OA-15-04
  • Schraube ist ein metrisches Gewinde (ASME / ANSI B18.3.1M)
  • Getestet mit dem 2,5-fachen der WLL, Ermüdung auf das 1,5-fache der WLL bewertet
  • Alle YOKE SuperPoints erfüllen oder übertreffen alle Anforderungen von ASME B30.26

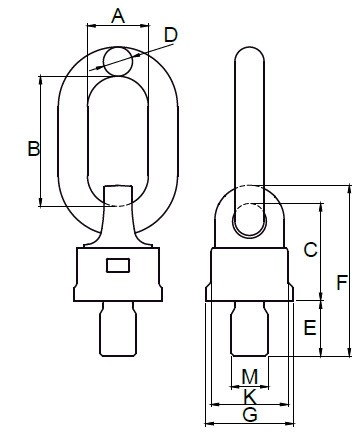

SPO technische Zeichnung

Modell WLL 0° (Tonne) WLL 90° (Tonne) G (mm) C (mm) K (mm) E (mm) F (mm) D (mm) M (mm) B (mm) A (mm) Drehmoment (Nm) Gewicht (kg)
SPO 10 1 0,5 36,5 48 34 18 101 13 10 53 35 10-40 0,4
SPO 12 1,4 0,7 36,5 48 34 18 101 13 12 53 35 15-40 0,4
SPO 16 2,8 1,4 36,5 48 34 20 101 13 16 53 35 45-130 0,44
SPO 20 5 2,5 52 68 46 30 127 16 20 59 35 75-130 1
SPO 24 8 4 57 75 50 30 148 19 24 73 40 40-190 1,5
SPO 30x35 12 6,7 70 95 163 35 163 19 30 68 40 230-400 2,4
SPO 30x45 12 6,7 70 95 65 45 163 19 30 68 40 230-400 2,4
SPO 30x50 12 6,7 70 95 65 50 163 19 30 68 40 230-400 2,5
SPO 30x35 12 8 81 106 75 35 201 22 30 95 50 270-600 3,6
SPO 36 15 10 81 106 75 50 201 22 36 68 40 270-600 3,8
SPO 42x50 15 12,5 81 106 75 50 201 22 42 95 50 270-700 3,9
SPO 42x60 15 12,5 81 106 75 60 201 22 42 95 50 270-700 4
SPO 42x60 20 13 104 127 95 60 256 32 42 129 70 350-800 7,4
SPO 45 15 12,5 81 106 75 60 201 22 45 95 50 350-800 4,1
SPO 48 25 17 104 127 95 60 256 32 48 129 70 350-800 7,6
SPO 56 25 18 104 127 95 78 256 32 56 129 70 350-900 8,1
SPO 64 25 20 104 127 95 96 256 32 64 129 70 350-900 8,9
SPO 64 32,5 28 129 174 115 96 305 36 64 131 80 500-1000 16,4
SPO 72 32,5 28 129 174 115 120 305 36 72 131 80 500-1200 17,7
Modell WLL 0° (Tonne) WLL 90° (Tonne) G (mm) C (mm) K (mm) E (mm) F (mm) D (mm) M (mm) B (mm) A (mm) Drehmoment (Nm) Gewicht (kg)
SPO 10 1 0,5 36,5 48 34 18 101 13 10 53 35 10-40 0,4
SPO 12 1,4 0,7 36,5 48 34 18 101 13 12 53 35 15-40 0,4
SPO 16 2,8 1,4 36,5 48 34 20 101 13 16 53 35 45-130 0,44
SPO 20 5 2,5 52 68 46 30 127 16 20 59 35 75-130 1
SPO 24 8 4 57 75 50 30 148 19 24 73 40 40-190 1,5
SPO 30x35 12 6,7 70 95 163 35 163 19 30 68 40 230-400 2,4
SPO 30x45 12 6,7 70 95 65 45 163 19 30 68 40 230-400 2,4
SPO 30x50 12 6,7 70 95 65 50 163 19 30 68 40 230-400 2,5
SPO 30x35 12 8 81 106 75 35 201 22 30 95 50 270-600 3,6
SPO 36 15 10 81 106 75 50 201 22 36 68 40 270-600 3,8
SPO 42x50 15 12,5 81 106 75 50 201 22 42 95 50 270-700 3,9
SPO 42x60 15 12,5 81 106 75 60 201 22 42 95 50 270-700 4
SPO 42x60 20 13 104 127 95 60 256 32 42 129 70 350-800 7,4
SPO 45 15 12,5 81 106 75 60 201 22 45 95 50 350-800 4,1
SPO 48 25 17 104 127 95 60 256 32 48 129 70 350-800 7,6
SPO 56 25 18 104 127 95 78 256 32 56 129 70 350-900 8,1
SPO 64 25 20 104 127 95 96 256 32 64 129 70 350-900 8,9
SPO 64 32,5 28 129 174 115 96 305 36 64 131 80 500-1000 16,4
SPO 72 32,5 28 129 174 115 120 305 36 72 131 80 500-1200 17,7

Eigenschaften

Artikelnummer
HO_YSPO-10
EAN-Nummer
HO_YSPO-10
Gewicht
0.4
Marke
Yoke
