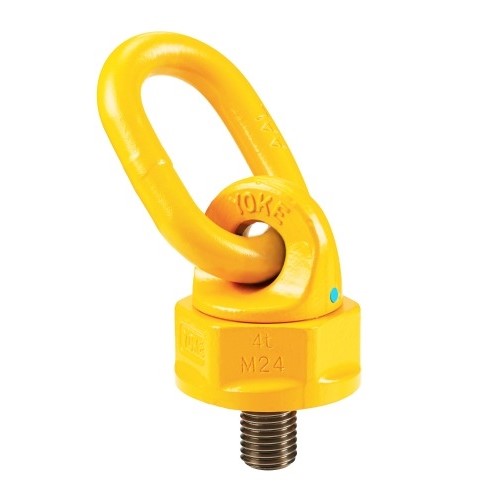

Yoke Anschlagwirbel WBO

  • 360° drehbarer Wirbel verhindert Verdrehen und sorgt für optimale Kraftverteilung.
  • Geeignet zum Heben und Fixieren von schweren Lasten während Montage und Transport.
  • Wird mit von Yoke geprüfter Schraube geliefert und erfordert die Verwendung von originalen Ersatzteilen.
  • Nicht geeignet für den Einsatz in chemischen Umgebungen und nur eingeschränkt einsetzbar über 350°C.
  • Entspricht strengen Sicherheitsnormen für zuverlässige und langlebige Leistung.
  • Marke
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 47,05 € 64,90
zzgl. MwSt.
€ 55,99 inkl. MwSt.
Nur für kurze Zeit: 28% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: HO_YWBO-08


Produktinformationen Technische Daten

Yoke Wirbel-Ösenschraube WBO – 360° drehbarer Anschlagpunkt für schwere Lasten

Die Yoke Wirbel-Ösenschraube WBO ist ein robustes Anschlagmittel, konzipiert für sicheres und effizientes Heben und Fixieren schwerer Lasten. Dank der 360° drehbaren Konstruktion ist die WBO ideal für vielseitige Anwendungen, bei denen Flexibilität und Zuverlässigkeit essenziell sind. Die Ösenschraube eignet sich optimal als Hebemittel oder als Fixierpunkt bei industriellen Arbeiten. Durch ihre hochwertige Verarbeitung und strenge Sicherheitsstandards bietet die WBO eine verlässliche Lösung für Profis.

Vorteile und Nachteile

  • 360° drehbar: Optimale Positionierung und Belastung.
  • Strenge Sicherheitsstandards: Garantierte Zuverlässigkeit und Langlebigkeit.
  • Vielseitig einsetzbar: Geeignet zum Heben und Fixieren.
  • Nicht geeignet für chemische Umgebungen: Kann durch aggressive Stoffe beschädigt werden.
  • Temperaturgrenze: Nicht verwendbar über 350°C oder bei bestimmten Mutternarten über 150°C/300°C.

Anwendungen

Wofür verwendet man eine Yoke Wirbel-Ösenschraube WBO?
Die WBO wird zum Heben oder Fixieren schwerer Lasten bei Montage- und Transportarbeiten eingesetzt.
Warum ein 360° drehbarer Anschlagpunkt?
Die 360°-Drehbarkeit verhindert das Verdrehen der Schraube und sorgt für eine optimale Kraftverteilung, wodurch Sicherheit und Bedienkomfort erhöht werden.

Besonderheiten

Wie funktioniert der drehende Wirbel?
Der Wirbel dreht sich 360° um seine Achse, sodass die Belastung immer senkrecht zum Anschlagpunkt steht und nicht verdreht werden kann.
Ist das Befestigungsmaterial enthalten?
Die WBO wird mit einer von Yoke geprüften Schraube geliefert; verwenden Sie bei Austausch nur Originalteile.
Kann ich die WBO in einer chemischen Umgebung einsetzen?
Nein, die WBO darf nicht in Umgebungen mit Säuren oder Dämpfen verwendet werden. Wenden Sie sich für Alternativen an den Hersteller.
Welche Temperaturgrenzen gelten?
Die WBO darf nicht über 350°C eingesetzt werden. Bei hohen Temperaturen gelten reduzierte Tragfähigkeitsgrenzen.

Wichtige technische Daten

Material:
Hochwertiger Stahl, 100% rissgeprüft.
Oberfläche:
Gehärtet, korrosionsbeständige Oberfläche.
Sicherheit:
Geprüft nach strengen Industriestandards; ausschließlich für die angegebenen Anwendungen geeignet.
Normen:
Entspricht DGUV BGR 100-500 und relevanten DIN/EN-Anforderungen.
Alle technische Daten anzeigen

Technische Daten

  • Zertifiziert nach DGUV GS-OA-15-04
  • Schrauben haben ein metrisches Gewinde
  • Alle YOKE Hebepunkte erfüllen oder übertreffen alle Anforderungen von ASME B30.26
  • Leicht anzubringen oder zu demontieren durch den geschmiedeten Sechskantkörper des Swivel Point
  • Getestet mit dem 2,5-fachen der WLL.

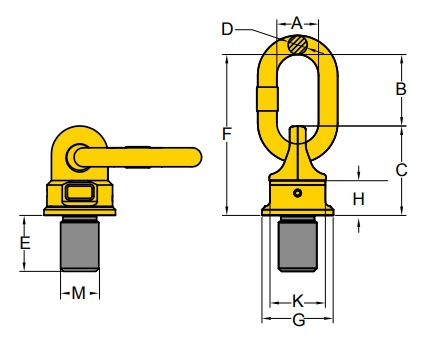

WBO technische Zeichnung

Modell WLL (Tonne) G (mm) C (mm) K (mm) H (mm) E (mm) F (mm) D (mm) M (mm) B (mm) A (mm) Drehmoment (Nm) Gewicht (kg)
WBO 8 0,4 35 40 30 16 12 72 8 8 32 29 10 0,2
WBO 10 0,6 35 40 30 16 12 15 8 10 32 29 10 0,2
WBO 12 0,7 40 45 36 18 18 95 10 12 50 35 10 0,3
WBO 16 1,5 46 54 41 22 24 104 13 16 50 38 30 0,5
WBO 20 2,5 62 68 55 29 30 122 13 20 54 38 70 1
WBO 24 4 78 88 70 36 36 154 19 24 66 44 150 2,2
WBO 30 6 90 120 80 48 45 206 22 30 86 50 350 4,5
WBO 36 10 90 120 80 48 54 206 36 36 86 50 410 4,6
WBO 42 13 98 122 84 50 63 235 25 42 110 65 550 5,5
WBO 48 14 98 122 84 50 72 235 25 48 110 65 550 6,1
WBO 52 20 120 150 94 60 78 270 32 52 120 70 750 10,5
WBO 56 20 120 150 94 60 84 270 32 56 120 70 800 10,7
WBO 64 20 120 150 94 60 96 270 32 64 120 70 800 11,6
WBO 72 40 170 210 145 83 108 240 45 72 130 90 1200 30,6
WBO 80 40 170 210 145 83 120 340 45 80 130 90 1500 31,6
WBO 90 40 170 210 145 83 135 340 45 90 130 90 2000 33,9
Modell WLL (Tonne) G (mm) C (mm) K (mm) H (mm) E (mm) F (mm) D (mm) M (mm) B (mm) A (mm) Drehmoment (Nm) Gewicht (kg)
WBO 8 0,4 35 40 30 16 12 72 8 8 32 29 10 0,2
WBO 10 0,6 35 40 30 16 12 15 8 10 32 29 10 0,2
WBO 12 0,7 40 45 36 18 18 95 10 12 50 35 10 0,3
WBO 16 1,5 46 54 41 22 24 104 13 16 50 38 30 0,5
WBO 20 2,5 62 68 55 29 30 122 13 20 54 38 70 1
WBO 24 4 78 88 70 36 36 154 19 24 66 44 150 2,2
WBO 30 6 90 120 80 48 45 206 22 30 86 50 350 4,5
WBO 36 10 90 120 80 48 54 206 36 36 86 50 410 4,6
WBO 42 13 98 122 84 50 63 235 25 42 110 65 550 5,5
WBO 48 14 98 122 84 50 72 235 25 48 110 65 550 6,1
WBO 52 20 120 150 94 60 78 270 32 52 120 70 750 10,5
WBO 56 20 120 150 94 60 84 270 32 56 120 70 800 10,7
WBO 64 20 120 150 94 60 96 270 32 64 120 70 800 11,6
WBO 72 40 170 210 145 83 108 240 45 72 130 90 1200 30,6
WBO 80 40 170 210 145 83 120 340 45 80 130 90 1500 31,6
WBO 90 40 170 210 145 83 135 340 45 90 130 90 2000 33,9

Eigenschaften

Artikelnummer
HO_YWBO-08
EAN-Nummer
HO_YWBO-08
Gewicht
0.2
Marke
Yoke
