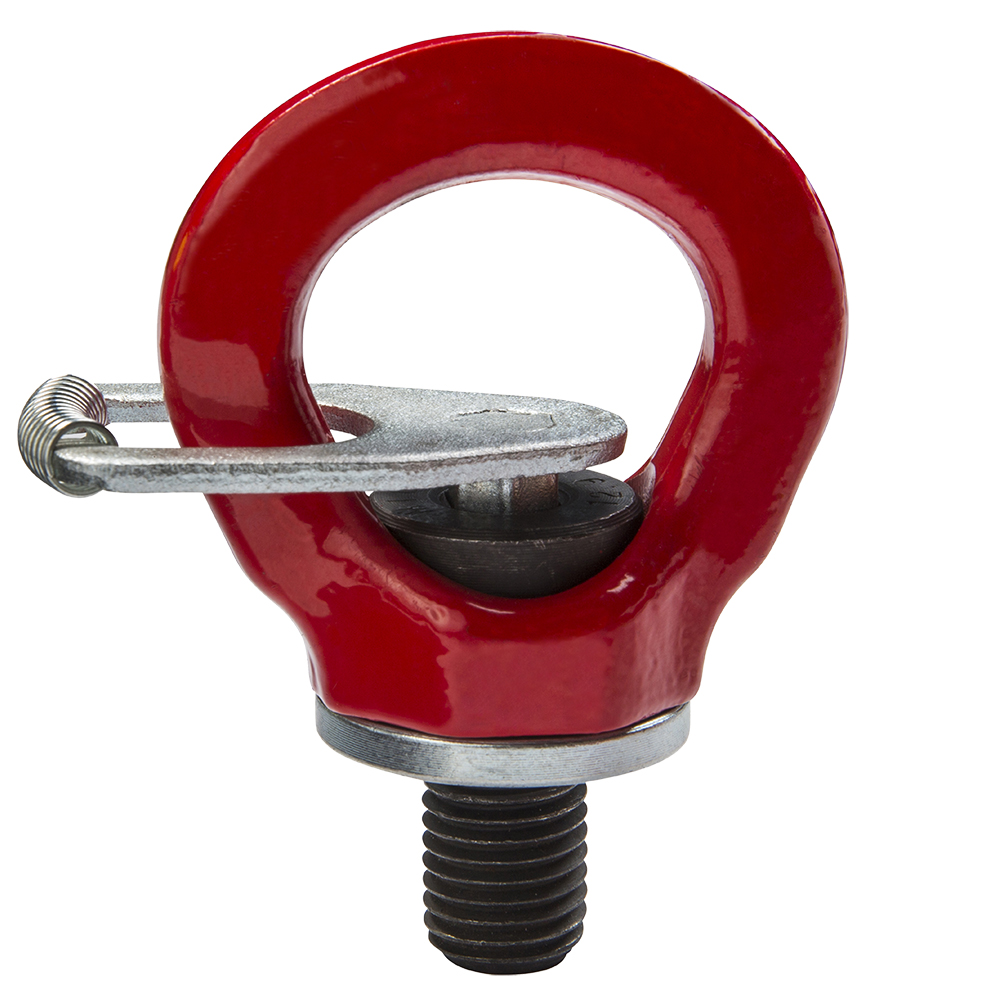

Ringschraube drehbar, Güteklasse 8
- Hochwertige Edelstahlkonstruktion mit AISI 318LN, 301 und 440C Materialien für optimale Langlebigkeit.
- Integriertes Edelstahl-Kugellager sorgt für eine reibungslose Drehbewegung unter voller Belastung.
- Kompaktes und robustes Design mit geschmiedetem Sicherungshebel für direkte Kettenmontage und erhöhte Sicherheit.
- Ausgezeichnete Korrosionsbeständigkeit, ideal für den Einsatz in nassen und aggressiven Industrieumgebungen.
- Entspricht der EN 1677-1 Norm für Hebezeuge, Güteklasse 80.
Drehbarer Ringschraube, Güteklasse 80 – Edelstahl-Hebeoese mit hoher Sicherheit
Die drehbare Ringschraube, Güteklasse 80, ist eine hochwertige Edelstahl-Hebevorrichtung, entwickelt für den direkten Einsatz an Ketten. Dank ihres bionischen Designs und des rostfreien Kugellagers dreht sich die Ringschraube mühelos auch unter Volllast. Die außergewöhnliche Korrosionsbeständigkeit macht sie perfekt für anspruchsvolle industrielle Einsatzbedingungen. Dieses kompakte, leistungsstarke Hebezeug erhöht die Sicherheit und Effizienz bei schweren Lasten.
Vorteile und Nachteile
- Außergewöhnliche Korrosionsbeständigkeit: Geeignet für nasse, aggressive Umgebungen.
- Drehbar unter Volllast: Sicherheit und Flexibilität bei komplexen Hebevorgängen.
- Kompaktes und robustes Design: Einfache Handhabung und hohe Belastbarkeit.
- Höherer Anschaffungspreis: Aufgrund der Verwendung hochwertiger Materialien.
- Spezifische Kettengröße erforderlich: Nicht universell für alle Ketten einsetzbar.
Anwendungen
- Wofür verwendet man eine drehbare Ringschraube, Güteklasse 80?
- Für das sichere Heben und Bewegen schwerer Lasten in industriellen Umgebungen mit hohen Anforderungen an Sicherheit und Langlebigkeit.
- Warum eine drehbare Ausführung?
- Die drehbare Funktion verhindert das Verdrehen der Ketten und gewährleistet eine reibungslose Bewegung, selbst unter maximaler Belastung.
Besonderheiten
- Wie funktioniert das Kugellager-Mechanismus?
- Das integrierte Kugellager aus Edelstahl sorgt dafür, dass sich die Ringschraube auch unter voller Last leichtgängig dreht.
- Ist der Sicherheitsverschluss enthalten?
- Ja, jede Ringschraube ist standardmäßig mit einem hochwertigen, geschmiedeten Sicherheitsverschluss ausgestattet.
- Kann die Ringschraube direkt an einer Kette befestigt werden?
- Ja, das Design ermöglicht den direkten Anschluss an die Kette, ohne zusätzliche Komponenten.
- Welche Materialien werden für die einzelnen Komponenten verwendet?
- Für Körper, Schrauben und Halbschale wird AISI 318LN verwendet; für die Feder AISI 301; für das Lager AISI 440C.
Wichtige technische Daten
- Material:
- Hochwertiger rostfreier Stahl (AISI 318LN, 301, 440C).
- Oberfläche:
- Polierter Edelstahl mit Duplex-Halbschale für zusätzliche Steifigkeit.
- Sicherheit:
- Ausgestattet mit einem robusten Schmiedestahl-Sicherheitsverschluss.
- Normen:
- Entspricht EN 10204-3.1 und Grade 80 Spezifikationen.
Technische Daten
Technische Daten
| Technische Daten | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit 0° (Tonne) | Tragfähigkeit 90° (Tonne) | Gewicht (kg) | M (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| OB-D M8 | 0,8 | 0,3 | 0,1 | M8x12 | 38 | 26 | 46 | 25 | 8 |
| OB-D M10 | 1 | 0,4 | 0,2 | M10x14 | 38 | 26 | 46 | 25 | 8 |
| OB-D M12 | 2 | 0,75 | 0,2 | M12x17 | 44 | 32 | 54 | 33 | 10 |
| OB-D M16 | 4 | 1,5 | 0,3 | M16x24 | 52 | 38 | 64 | 36 | 14 |
| OB-D M20 | 6 | 2,3 | 0,7 | M20x30 | 63 | 45 | 79 | 48 | 21 |
| OB-D M24 | 8 | 3,2 | 1,1 | M24x35 | 74 | 52 | 92 | 53 | 21 |
| Technische Daten | Abmessungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit 0° (Tonne) | Tragfähigkeit 90° (Tonne) | Gewicht (kg) | M (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| OB-D M8 | 0,8 | 0,3 | 0,1 | M8x12 | 38 | 26 | 46 | 25 | 8 |
| OB-D M10 | 1 | 0,4 | 0,2 | M10x14 | 38 | 26 | 46 | 25 | 8 |
| OB-D M12 | 2 | 0,75 | 0,2 | M12x17 | 44 | 32 | 54 | 33 | 10 |
| OB-D M16 | 4 | 1,5 | 0,3 | M16x24 | 52 | 38 | 64 | 36 | 14 |
| OB-D M20 | 6 | 2,3 | 0,7 | M20x30 | 63 | 45 | 79 | 48 | 21 |
| OB-D M24 | 8 | 3,2 | 1,1 | M24x35 | 74 | 52 | 92 | 53 | 21 |
Eigenschaften
- Artikelnummer
- OM_DOB-D-08
- Herstellercode
- YE.8.034.08
- EAN-Nummer
- 8719482305887
- Gewicht
- 0.14
- Güteklasse
- GK 8
- Marke
- DELTA
