Codipro Doppelwirbelringschraube DSS, Rostfrei

  • Doppelgelenkiges Design bietet 360° Rotation und 180° Scharnierbewegung für optimale Kraftverteilung.
  • Hergestellt aus rostfreiem Stahl, perfekt beständig gegen Korrosion in nassen und aggressiven Umgebungen.
  • Geeignet für schwere industrielle Lasten mit hohem Sicherheitsfaktor und verschiedenen metrischen Gewindegrößen.
  • Wird ohne Montagematerial geliefert, die Befestigung erfolgt über vorhandenen Gewindestab.
  • Entspricht der EN-Norm für Hebemittel.
  • Güteklasse
  • Marke
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 638,40 € 798,00
zzgl. MwSt.
€ 759,70 inkl. MwSt.
Nur für kurze Zeit: 20% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: HO_CPSSDSS-024


Produktinformationen Technische Daten

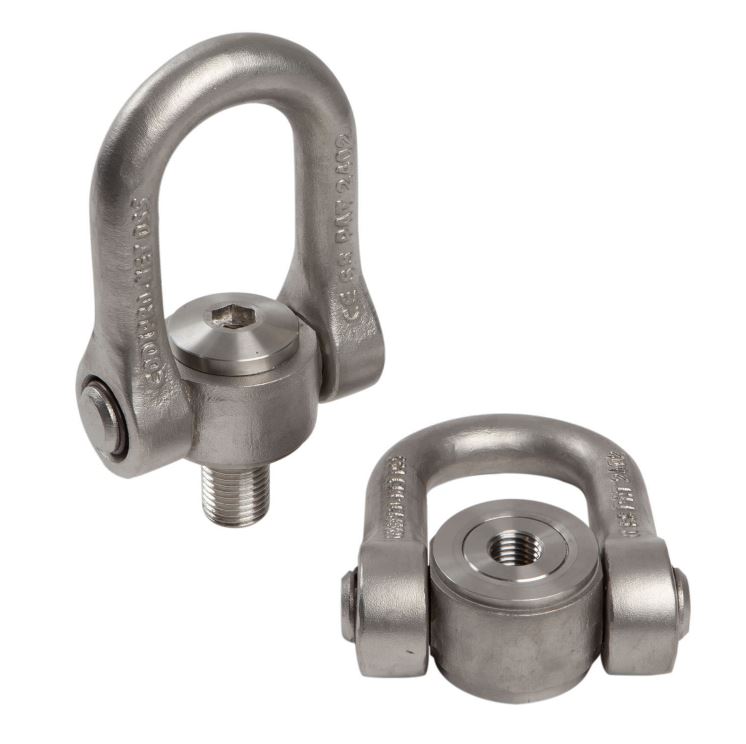

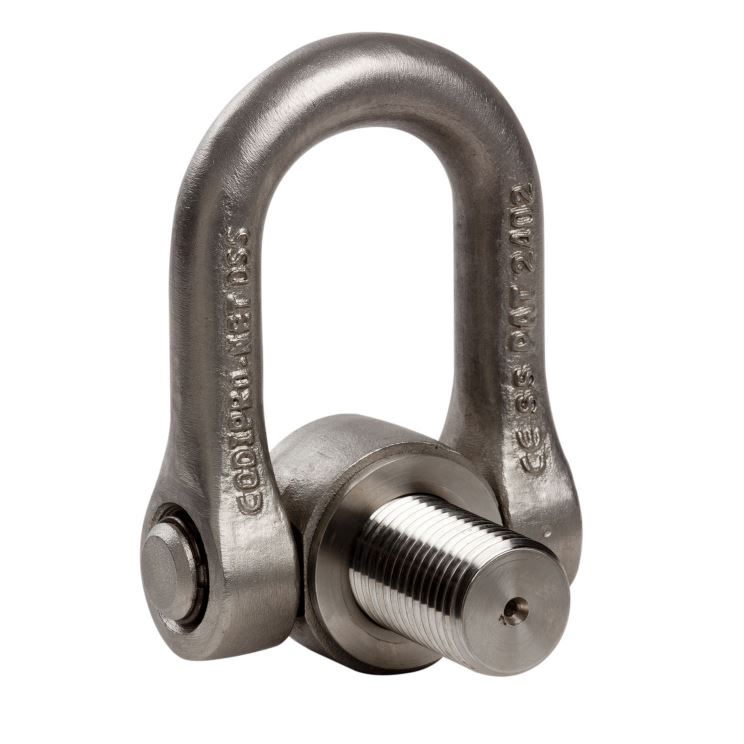

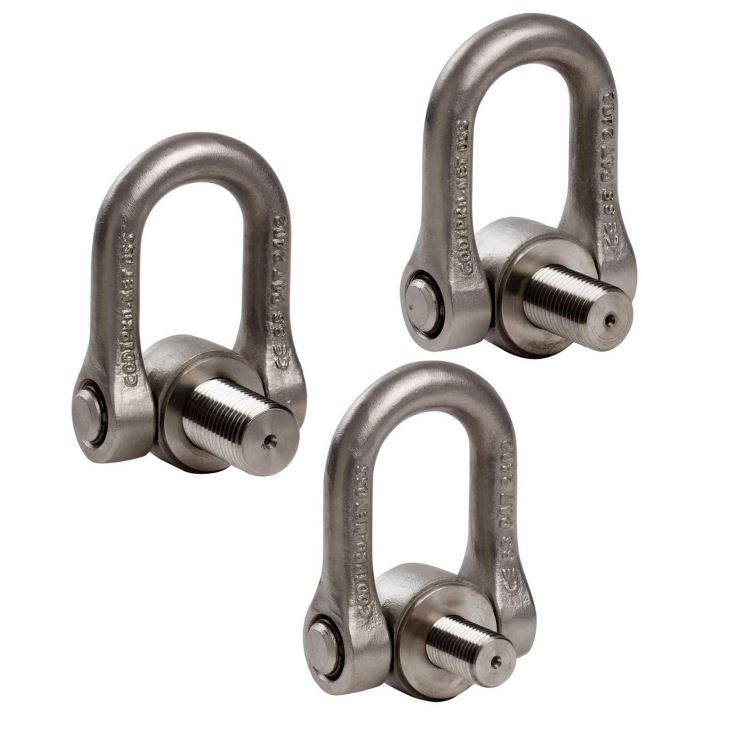

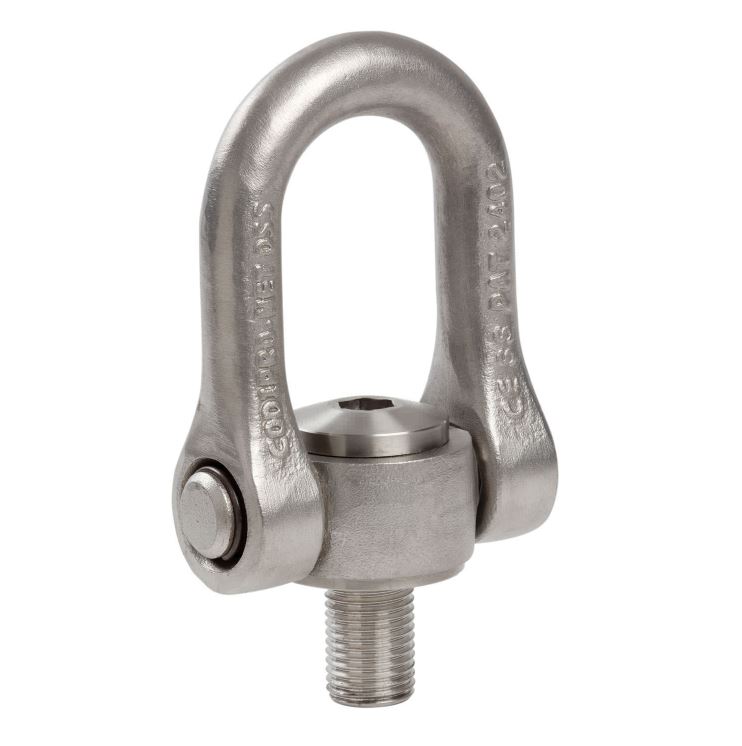

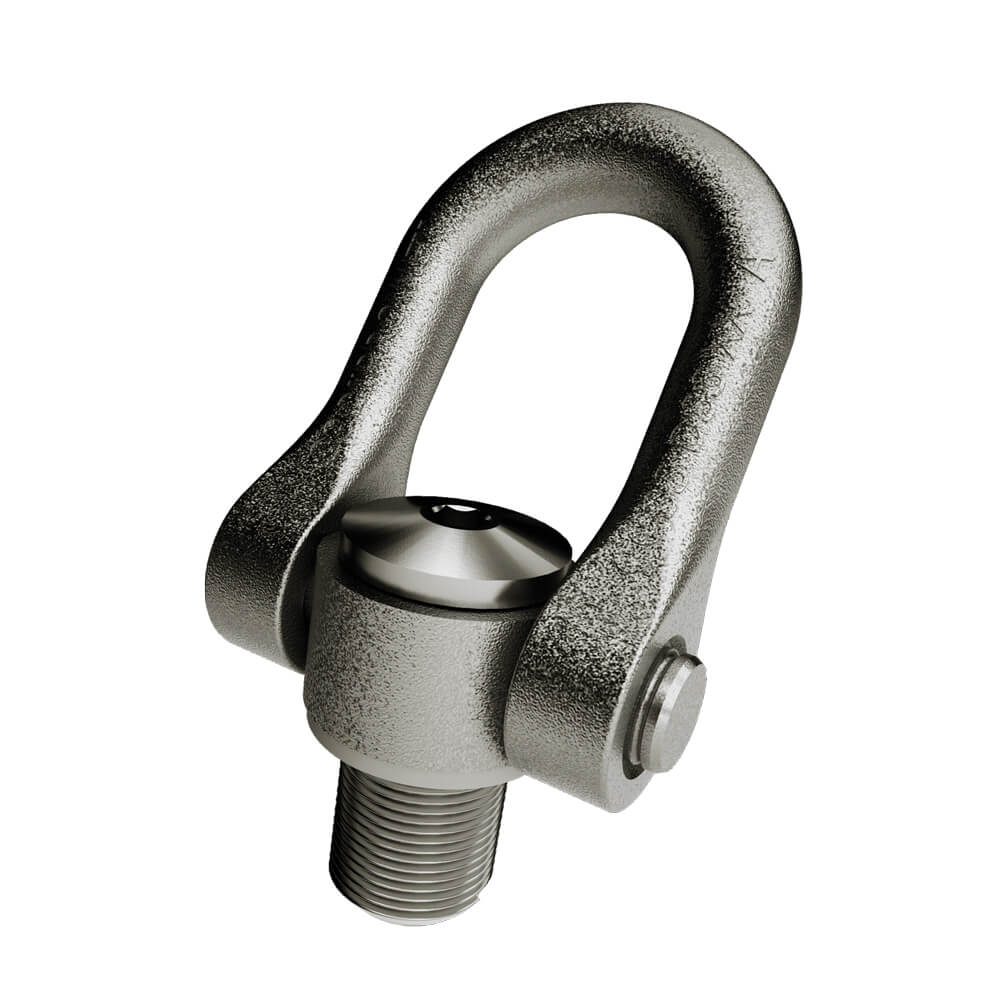

Codipro Doppel-drehbare Öse DSS, Edelstahl – Sicheres Heben mit maximaler Flexibilität

Die Codipro Doppel-drehbare Öse DSS aus Edelstahl ist eine hochwertige Hebelösung für anspruchsvolle industrielle Anwendungen. Dank der doppelten Drehbarkeit bietet diese Öse optimale Bewegungsfreiheit unter hoher Belastung. Das Edelstahlmaterial macht das Produkt besonders geeignet für den Einsatz in korrosiven Umgebungen. Mit verschiedenen metrischen Gewindegrößen und beeindruckenden Tragfähigkeiten ist die DSS-Serie ideal für flexibles und sicheres Heben.

Vor- und Nachteile

  • Doppelt drehbar: Optimale Bewegungsfreiheit beim Heben aus allen Winkeln.
  • Korrosionsbeständig: Langanhaltend einsetzbar in feuchten und aggressiven Umgebungen.
  • Hohe Tragfähigkeit: Geeignet für schwere industrielle Lasten dank hohem Sicherheitsfaktor.
  • Begrenzt auf vorhandene Gewindegrößen: Nur in spezifischen Größen lieferbar.
  • Kein standardmäßiges Montagematerial: Zusätzliche Befestigungsmaterialien müssen separat bereitgestellt werden.

Anwendungen

Wofür verwendet man eine doppel-drehbare Öse DSS?
Diese Öse wird als Anschlagpunkt an Maschinen, Konstruktionen oder Bauteilen eingesetzt, die aus verschiedenen Winkeln gehoben werden müssen.
Warum Edelstahl wählen?
Edelstahl ist sehr korrosionsbeständig, was essenziell ist in der maritimen, chemischen und Lebensmittelindustrie, wo Rost keine Option ist.

Besonderheiten

Wie funktioniert die doppelte Drehkonstruktion?
Das Design dreht sich 360° um die Achse und 180° im Scharnier, sodass die Kraft immer optimal verteilt wird.
Ist Montagematerial enthalten?
Die Öse wird ohne zusätzliches Montagematerial geliefert; die Befestigung erfolgt direkt im vorhandenen Gewindeende.
Kann ich die DSS in aggressiven Umgebungen einsetzen?
Ja, das Edelstahlmaterial ist äußerst geeignet für feuchte und chemisch belastende Umgebungen.
Welche Zertifikate werden mitgeliefert?
Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.

Mit der Codipro DSS, Edelstahl entscheiden Sie sich für Sicherheit, Langlebigkeit und Vielseitigkeit bei jedem Hebevorgang.

Wichtige technische Daten

Material:
Edelstahl (V2A).
Oberfläche:
Poliert für optimalen Schutz und Langlebigkeit.
Sicherheit:
Sicherheitsfaktor 4:1 oder 5:1 je nach Modell, gemäß Industriestandard.
Normen:
Entspricht internationalen Hebe- und Lastaufnahmemittel-Normen für Betriebssicherheit und Schutz.
Alle technische Daten anzeigen

Technische Daten

Mit einer hohen Höchstbelastung je Ringschraube, wurde die rostfreie Doppelwirbelringschraube mit Innengewinde SS.FE.DSS speziell für das Heben und Drehen schwerer Ladungen entwickelt. Dank seiner Edelstahl Ausführung (FE), kann diese in feuchter, korrosiver, chemischer, maritimer, ... Umgebung benutzt werden.

  • Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
  • Von Edelstahl für verwendung in feuchter, korrosiver, chemischer, maritimer, ... Umgebungen
  • Von M24 bis M56 als Standard für Ladungen von 2,7 t bis 8 t.
  • Möglichkeit höherer Höchstbelastung oder/und Zentrierung auf Anfrage.

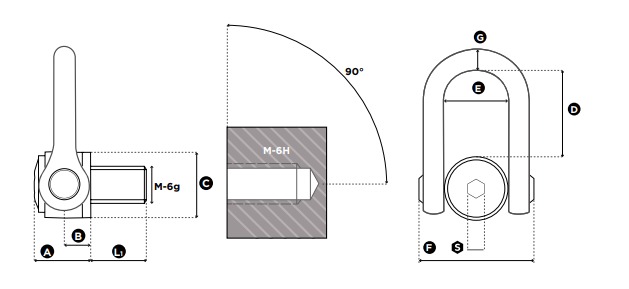

DSS technische Zeichnung

Modell Durchmesser (mm) WLL (Tonne)
GF* 5:1		 WLL (Tonne)
GF* 4:1		 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) S (mm) L1 (mm) Drehmoment (Nm) Gewicht (kg)
DSS-R 24 M24 (x3) 2,7 2,7 61 31 70 98 73 149 30 19 36 160 5,2
DSS-R 30 M30 (x3,5) 3,5 3,5 61 31 70 98 73 149 30 19 45 250 5,2
DSS-R 33 M33 (x3,5) 3,5 3,5 61 31 70 98 73 149 30 19 50 250 5,2
DSS-R 36 M36 (x4) 5 5 61 31 70 98 73 149 30 19 54 320 5,2
DSS-R 36x3 M36 (x3) 5 5 61 31 70 98 73 149 30 19 54 320 5,2
DSS-R 39 M39 (x4) 5 5 61 31 70 98 73 149 30 19 54 400 5,4
DSS-R 42 M42 (x4,5) 6 6 61 31 70 98 73 149 30 19 63 400 5,4
DSS-R 42x3 M42 (x3_ 6 6 61 31 70 98 73 149 30 19 63 400 5,4
DSS-R 45 M45 (x4,5) - 6 61 31 70 98 73 149 30 19 63 600 5,7
DSS-R 48 M48 (x5) - 6,4 79 38 90 123 91 182 41 19 68 600 11
DSS-R 48x3 M48 (x4) - 6,4 79 38 90 123 91 182 41 19 68 600 11
DSS-R 48x4 M48 (x4) - 6,4 79 38 90 123 91 182 41 19 68 600 11
DSS-R 52 M52 (x5) - 6,4 79 38 90 123 91 182 41 19 68 600 11,2
DSS-R 56 M56 (x5,5) - 8 79 38 90 123 91 182 41 19 78 600 11,3
DSS-R 56 M56 (x4) - 8 79 38 90 123 91 182 41 19 78 600 11,4

* Gebruiksfactor

Modell Durchmesser (mm) WLL (Tonne)
GF* 5:1		 WLL (Tonne)
GF* 4:1		 A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) S (mm) L1 (mm) Drehmoment (Nm) Gewicht (kg)
DSS-R 24 M24 (x3) 2,7 2,7 61 31 70 98 73 149 30 19 36 160 5,2
DSS-R 30 M30 (x3,5) 3,5 3,5 61 31 70 98 73 149 30 19 45 250 5,2
DSS-R 33 M33 (x3,5) 3,5 3,5 61 31 70 98 73 149 30 19 50 250 5,2
DSS-R 36 M36 (x4) 5 5 61 31 70 98 73 149 30 19 54 320 5,2
DSS-R 36x3 M36 (x3) 5 5 61 31 70 98 73 149 30 19 54 320 5,2
DSS-R 39 M39 (x4) 5 5 61 31 70 98 73 149 30 19 54 400 5,4
DSS-R 42 M42 (x4,5) 6 6 61 31 70 98 73 149 30 19 63 400 5,4
DSS-R 42x3 M42 (x3_ 6 6 61 31 70 98 73 149 30 19 63 400 5,4
DSS-R 45 M45 (x4,5) - 6 61 31 70 98 73 149 30 19 63 600 5,7
DSS-R 48 M48 (x5) - 6,4 79 38 90 123 91 182 41 19 68 600 11
DSS-R 48x3 M48 (x4) - 6,4 79 38 90 123 91 182 41 19 68 600 11
DSS-R 48x4 M48 (x4) - 6,4 79 38 90 123 91 182 41 19 68 600 11
DSS-R 52 M52 (x5) - 6,4 79 38 90 123 91 182 41 19 68 600 11,2
DSS-R 56 M56 (x5,5) - 8 79 38 90 123 91 182 41 19 78 600 11,3
DSS-R 56 M56 (x4) - 8 79 38 90 123 91 182 41 19 78 600 11,4

Eigenschaften

Artikelnummer
HO_CPSSDSS-024
EAN-Nummer
HO_CPSSDSS-024
Gewicht
5.2
Güteklasse
INOX
Marke
Codipro
