JDT Anschlagpunkt TAPG, zum Anschrauben
- Hohe Arbeitslastgrenze bis zu 24 Tonnen, geeignet für schwere industrielle Lasten.
- Schraubbares Design für schnelle Montage, Demontage und Wiederverwendung.
- Sicherheitsmaßnahmen mit klaren Grenzwerten pro Hebewinkel zur Vermeidung von Überlastung.
- Kompatibel mit verschiedenen Schraubengrößen (M20, M24, M27) und entsprechenden Anzugsdrehmomenten.
- Erfüllt die EN-Norm für Hebe- und Anschlagpunkte.

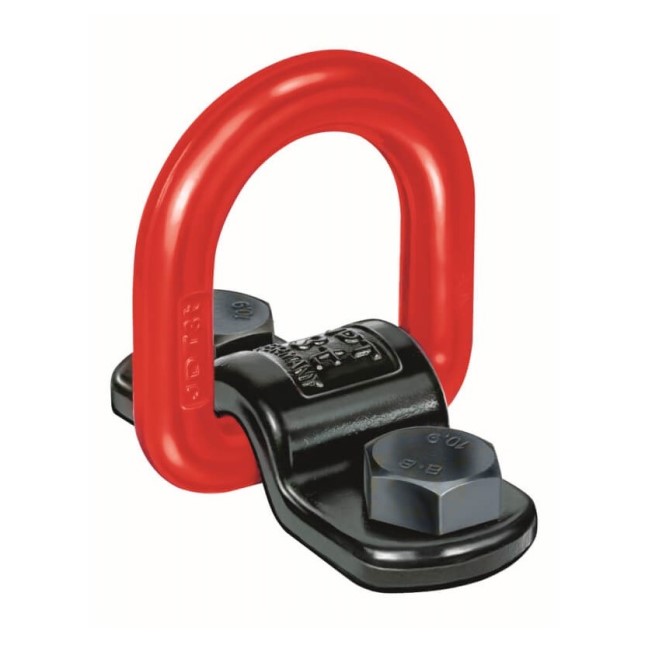

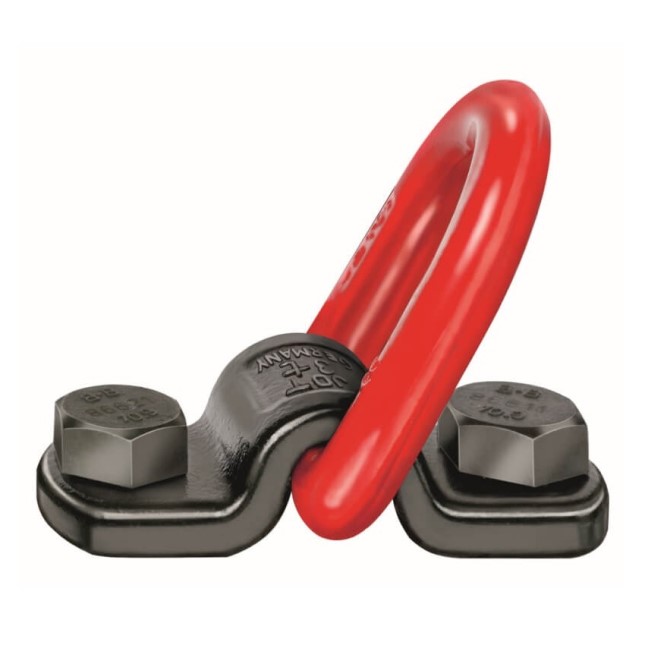

JDT Anschlagpunkt TAPG – Anschraubbare Ringschraube für schwere Lasten
Der JDT Anschlagpunkt TAPG ist eine anschraubbare Ringschraube, speziell entwickelt für das sichere Heben und Befestigen von schweren Lasten. Dank des robusten Designs ist der TAPG zuverlässig für industrielle Anwendungen. Die Kombination aus hohen Tragfähigkeitsgrenzen und einfacher Montage sorgt für optimale Sicherheit und Effizienz. Wählen Sie den JDT TAPG, wenn Sie eine solide Lösung für Hebeanwendungen suchen.
Vorteile und Nachteile
- Hohe Tragfähigkeitsgrenze: Geeignet für schwere Lasten bis zu 24 Tonnen.
- Anschraubbares Design: Schnell zu montieren, wiederverwendbar und flexibel im Einsatz.
- Sicher in der Anwendung: Klare Grenzwerte pro Winkel, verhindert Überlastungen.
- Nicht für permanentes Schweißen geeignet: Nur anschraubbare Befestigung möglich.
- Begrenzte Winkellastaufnahme: Die Tragfähigkeitsgrenze verringert sich bei größeren Hebewinkeln.
Anwendungen
- Wofür verwendet man einen JDT Anschlagpunkt TAPG?

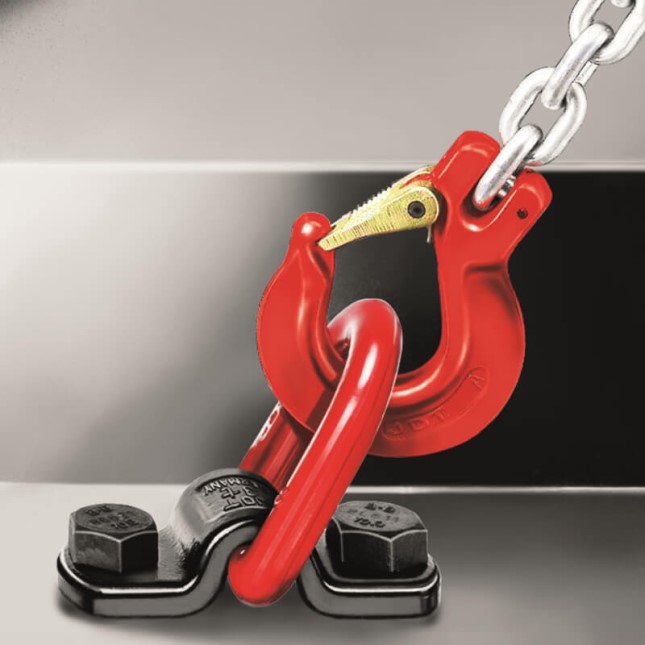

- Diese Ringschraube wird für das sichere Heben, Anheben und den Transport von schweren Objekten in Industrie, Bauwesen und Maschinenbau eingesetzt.
- Warum anschraubbar?
- Ein anschraubbarer Anschlagpunkt bietet den Vorteil einer einfachen (De-)Montage und Wiederverwendbarkeit, ideal bei wechselnden Hebevorrichtungen oder temporären Anwendungen.
Besonderheiten
- Wie funktioniert das Schraubmechanismus des TAPG?
- Die Ringschraube wird mit einem passenden Bolzen (zum Beispiel M20, M24, M27) in den Befestigungspunkt geschraubt und ist anschließend sofort belastbar.
- Ist eine Schraube enthalten?
- Nein, die passende Schraube muss separat gewählt werden, abhängig vom Modell und der Anwendung.
- Was ist das maximale Anziehdrehmoment?
- Je nach Ausführung: 210 Nm (M20), 290 Nm (M24) oder 550 Nm (M27).
- Ist die Ringschraube für Winkellasten geeignet?
- Ja, der TAPG-Anschlagpunkt hat spezifische Tragfähigkeitsgrenzen für verschiedene Hebewinkel (0° bis 60°).
Mit dem JDT Anschlagpunkt TAPG entscheiden Sie sich für Zuverlässigkeit, Flexibilität und Sicherheit bei jeder Hebeaufgabe.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl.
- Oberfläche:
- Industriell beschichtet für optimalen Schutz.
- Sicherheit:
- Geprüfte Arbeitslastgrenzen bis zu 24 Tonnen, abhängig von Typ und Winkel.
- Normen:
- Entspricht internationalen Hebevorschriften.
Technische Daten
Klappbarer Anschlagpunkt zum Anschrauben, mit Traglasten von 3-8t. Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.
Schrauben
Modell TAPG wird ohne Schrauben geliefert, TAPG-S beinhaltet Schrauben.

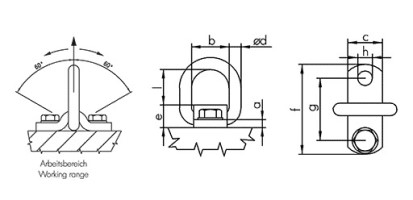

| Modell | Min. WLL (ton) | WLL 0° (ton) | Schraube Maße (mm) | Drehmoment (Nm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | L (mm) | Gewicht (kg) |
| TAPG 3 | 3,15 | 4,75 | 20x45 | 210 | 12 | 56 | 50 | 18 | 34 | 130 | 90 | 21 | 51 | 1.43 |
| TAPG 5 | 5,3 | 8 | 24x55 | 290 | 15 | 67 | 60 | 22 | 42 | 160 | 110 | 25 | 63 | 2.58 |
| TAPG 8 | 8 | 12 | 27x65 | 550 | 20 | 80 | 70 | 26 | 55 | 190 | 130 | 28 | 67 | 4.38 |
| Modell | Min. WLL (ton) | WLL 0° (ton) | Schraube Maße (mm) | Drehmoment (Nm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | L (mm) | Gewicht (kg) |
| TAPG 3 | 3,15 | 4,75 | 20x45 | 210 | 12 | 56 | 50 | 18 | 34 | 130 | 90 | 21 | 51 | 1.43 |
| TAPG 5 | 5,3 | 8 | 24x55 | 290 | 15 | 67 | 60 | 22 | 42 | 160 | 110 | 25 | 63 | 2.58 |
| TAPG 8 | 8 | 12 | 27x65 | 550 | 20 | 80 | 70 | 26 | 55 | 190 | 130 | 28 | 67 | 4.38 |
Eigenschaften
- Artikelnummer
- HO_JTAPG-3
- EAN-Nummer
- HO_JTAPG-3
- Gewicht
- 1.08
- Marke
- JDT
