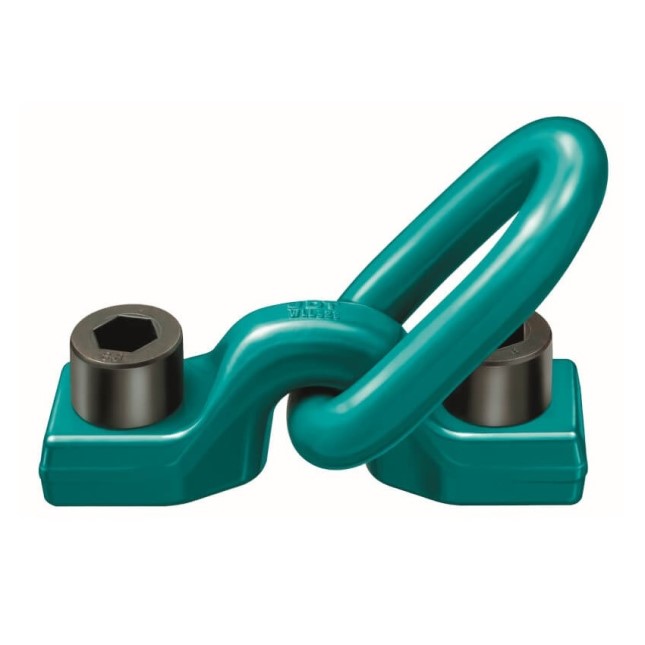

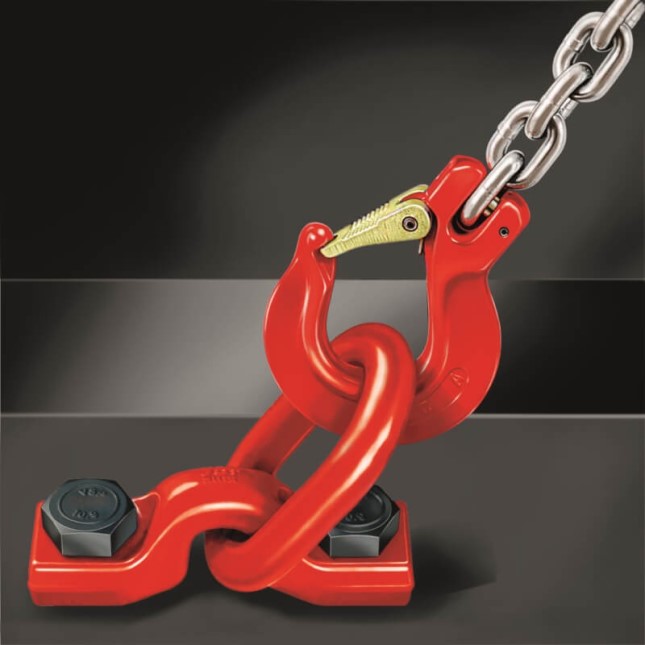

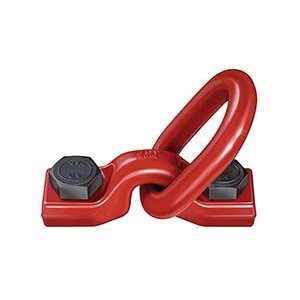

JDT Anschlagpunkt TPB, zum Anschrauben, höhere Tragfähigkeit
- Geeignet für das Heben schwerer Lasten bis zu 67 Tonnen, ideal für den intensiven industriellen Einsatz.
- Schraubbares Design mit passender Schraube für einfache, zuverlässige Montage und Wiederverwendung.
- Flexibel einsetzbar unter verschiedenen Lastwinkeln (0° bis 90°) mit Anpassungen der Tragfähigkeit.
- Erfordert spezielles Werkzeug für ein hohes Anziehmoment bis zu 2150 Nm für optimale Befestigung.
- Entspricht der EN 795-Norm für Anschlagpunkte.
JDT Anschlagpunkt TPB – Schraubbare Anschlagöse mit höherer Tragfähigkeit
Der JDT Anschlagpunkt TPB ist eine schraubbare Anschlagöse, die speziell für schwere Hebeanwendungen entwickelt wurde. Dieser Anschlagpunkt zeichnet sich durch seine hohe Tragfähigkeit und robuste Konstruktion aus. Dank des Schraubsystems ist die Montage einfach und zuverlässig. Die TPB-Serie eignet sich für den intensiven industriellen Einsatz, bei dem Sicherheit und Tragfähigkeit im Mittelpunkt stehen.
Vorteile und Nachteile
- Hohe Tragfähigkeit: Geeignet zum Heben von Objekten bis zu 67 Tonnen (TPB32, abhängig von der Konfiguration).
- Schraubbares Design: Einfache und sichere Montage, wiederverwendbar in verschiedenen Situationen.
- Flexible Belastung: Anwendbar unter mehreren Winkeln und mit verschiedenen Hebepunktanzahlen.
- Hohe Anziehmomente erforderlich: Spezielles Werkzeug für die Montage benötigt.
- Nicht geeignet für leichte Lasten: Überdimensioniert für kleine Anwendungen.
Anwendungen
- Wofür verwendet man einen JDT Anschlagpunkt TPB?
- Der JDT TPB Anschlagpunkt wird zum sicheren Heben und Verankern schwerer Lasten in industriellen Umgebungen wie Stahlbau, Maschinenbau und Logistik eingesetzt.
- Warum höhere Tragfähigkeit?
- Eine höhere Tragfähigkeit bedeutet, dass der Anschlagpunkt für das Heben schwererer Objekte geeignet ist, ohne dass die Sicherheit gefährdet wird.
Besonderheiten
- Wie funktioniert das Schraubsystem des TPB?
- Der Anschlagpunkt wird mit dem richtigen Anziehmoment (je nach Typ bis zu 2150 Nm) fest in die Konstruktion geschraubt, was für eine zuverlässige Befestigung sorgt.
- Ist eine Befestigungsschraube enthalten?
- Ja, der TPB Anschlagpunkt wird standardmäßig mit einer passenden Schraube geliefert.
- Kann der TPB sowohl horizontal als auch vertikal belastet werden?
- Ja, der TPB ist für Belastungen unter verschiedenen Winkeln geeignet, einschließlich 0° und 90°, mit angepasster Tragfähigkeit.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Der JDT Anschlagpunkt TPB bietet maximale Sicherheit und Flexibilität für schwere Hebeaufgaben in jeder industriellen Umgebung.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl für maximale Festigkeit.
- Oberfläche:
- Industrielle Ausführung, beständig gegen Verschleiß und Korrosion.
- Sicherheit:
- Ausgestattet mit Gewinde und hohen Anzugsmomenten (bis 2150 Nm bei TPB32), verhindert ein Lösen.
- Normen:
- Entspricht strengen industriellen Normen für Anschlagpunkte und Hebezeuge.
Technische Daten
Klappbarer Anschlagpunkt zum Anschrauben, mit Traglasten von 3-8t. Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.
Ausführung
Der TPB ist standardmäßig in der Güteklasse 8, TPB 30 und TPB 32 sind speziell in der Güteklasse 10 gefertigt. Diese spezielle Anschlagpunkte werden auch mit Innensechskantschrauben geliefert statt normaler Schrauben.
Schrauben
Die Schrauben entsprechen DIN 933. Modell TPB wird ohne Schrauben geliefert, TPB-S beinhaltet Schrauben.

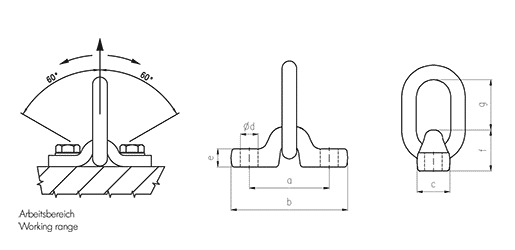

| Modell | WLL (Tonne) | Maße Schraube (mm) | Drehmoment (Nm) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | Glied (mm) | Gewicht (kg) |
| TPB 15 | 15 | 36x100 | 675 | 175 | 255 | 72 | 39 | 40 | 90 | 110 | 32x150x75 | 9.52 |
| TPB 20 | 20 | 42x120 | 1000 | 200 | 295 | 90 | 45 | 50 | 116 | 140 | 40x190x100 | 18.47 |
| TPB 25 | 25 | 45x120 | 1400 | 200 | 295 | 90 | 48 | 50 | 116 | 140 | 40x190x100 | 19.09 |
| TPB 30 | 30 | 48x130 | 1900 | 200 | 295 | 90 | 50 | 50 | 116 | 140 | 40x190x100 | 20.76 |
| TPB 32 | 32 | 56x135 | 2150 | 230 | 340 | 96 | 62 | 50 | 116 | 140 | 40x190x100 | 25.52 |
| Modell | WLL (Tonne) | Maße Schraube (mm) | Drehmoment (Nm) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | Glied (mm) | Gewicht (kg) |
| TPB 15 | 15 | 36x100 | 675 | 175 | 255 | 72 | 39 | 40 | 90 | 110 | 32x150x75 | 9.52 |
| TPB 20 | 20 | 42x120 | 1000 | 200 | 295 | 90 | 45 | 50 | 116 | 140 | 40x190x100 | 18.47 |
| TPB 25 | 25 | 45x120 | 1400 | 200 | 295 | 90 | 48 | 50 | 116 | 140 | 40x190x100 | 19.09 |
| TPB 30 | 30 | 48x130 | 1900 | 200 | 295 | 90 | 50 | 50 | 116 | 140 | 40x190x100 | 20.76 |
| TPB 32 | 32 | 56x135 | 2150 | 230 | 340 | 96 | 62 | 50 | 116 | 140 | 40x190x100 | 25.52 |
Eigenschaften
- Artikelnummer
- HO_JTPB-15
- EAN-Nummer
- HO_JTPB-15
- Gewicht
- 7.4
- Marke
- JDT
