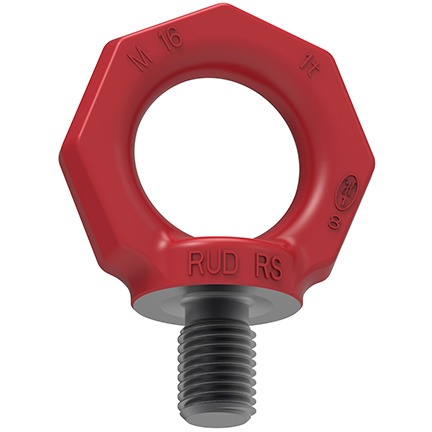

RUD Hochwertige Ringschraube RS

  • Robuste Konstruktion mit hoher Zugfestigkeit, geeignet für Lasten bis zu 36 Tonnen.
  • Sicherheitsfaktor von 4:1 für maximale Sicherheit beim vertikalen Heben.
  • Erhältlich in verschiedenen Gewindegrößen von M8 bis M48 für vielseitige Anwendungen.
  • Manuelle Montage ist verpflichtend, um Schäden und Überlastung zu vermeiden.
  • Hergestellt gemäß EN-Norm für Hebemittel und Hebesicherung.
  • Marke
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 24,12 € 26,80
zzgl. MwSt.
€ 28,70 inkl. MwSt.
Nur für kurze Zeit: 10% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: OM_RSB-008


Produktinformationen Technische Daten

RUD Hochwertige Ringschraube RS – Leistungsstarker anschraubbarer Anschlagpunkt für sicheres Heben

Die RUD hochwertige Ringschraube RS ist ein robuste anschraubbare Anschlagpunkt, speziell entwickelt zum Heben von Maschinenteilen und schweren Lasten. Dank der hohen Zugfestigkeit und durchdachten Konstruktion ist diese Ringschraube äußerst zuverlässig in industriellen Anwendungen. Die perfekte Verarbeitung garantiert eine lange Lebensdauer, selbst unter schwierigen Bedingungen. Mit einem Sicherheitsfaktor von 4:1 bietet die RUD RS optimale Sicherheit beim vertikalen Heben.

Vorteile und Nachteile

  • Hohe Zugfestigkeit: Geeignet für schwere Lasten bis zu 36 Tonnen.
  • Sicherheit: Großer Sicherheitsabstand für sorgenfreies Heben.
  • Viele Größen: Erhältlich in verschiedenen Gewindegrößen und Tragfähigkeiten.
  • Nicht drehbar: Nur für feste Hebepositionen geeignet.
  • Keine diagonale Belastung: Darf nicht schräg belastet werden.

Anwendungen

Wofür verwendet man eine RUD Ringschraube RS?
Zum sicheren Heben und Bewegen von schweren Maschinenteilen und Konstruktionsteilen in der Metall-, Bau- und Transportbranche.
Warum ist eine manuelle Montage vorgeschrieben?
Die RUD RS Ringschraube darf nur von Hand angezogen werden. Dies verhindert Überlastung und Beschädigung des Gewindes, was die Sicherheit erhöht.

Besonderheiten

Wie funktioniert die RUD RS Ringschraube genau?
Die Ringschraube wird von Hand in das Gewinde montiert und darf nur in der angegebenen Zugrichtung belastet werden.
Ist ein Wirbel bei der RUD RS enthalten?
Nein, diese Ringschraube ist nicht drehbar. Für drehbare Anwendungen sind spezielle Wirbelringschrauben erhältlich.
Was ist, wenn ich schräg heben möchte?
Die RUD RS ist ausschließlich für direkte, vertikale Belastung geeignet. Für schräges oder diagonales Heben verwenden Sie drehbare oder rotierende Anschlagpunkte.
Welche Abmessungen sind verfügbar?
Die RUD RS Ringschraube ist erhältlich in M8 bis M48. Weitere Größen sind auf Anfrage möglich.

Wichtige technische Daten

Material:
Hergestellt aus hochwertigem Stahl, gemäß EN 1677 Güteklasse 80.
Oberfläche:
Gehärtet und korrosionsbeständig, geeignet für den intensiven Einsatz.
Sicherheit:
Sicherheitsfaktor 4:1 für maximale Zuverlässigkeit.
Normen:
Entspricht den europäischen Normen für Hebezeuge.
Alle technische Daten anzeigen

Technische Daten

Die sichere Arbeitslast bei den Ringschrauben ist die sichere Arbeitslast in der ungünstigsten Position (seitlich belastet - verboten bei DIN 580 und 582 Ringschrauben).
Bei Belastung in der günstigsten Position (gerade), können Sie die sichere Arbeitslast, die auf der Ringschraube und Ringmutter angegeben ist, mal 4 nehmen.
Es wird dringend empfohlen, diese Ringschrauben nur bei gerader Belastung zu verwenden. In allen anderen Fällen empfehlen wir Ihnen eine drehbare Ringschraube oder Ringmutter.

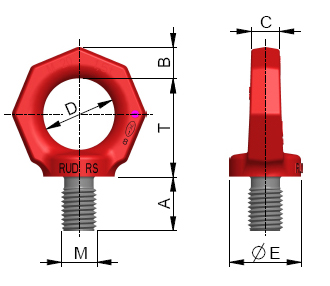

RS technische Zeichnung

Modell WLL 0° (Tonne) WLL 90° (Tonne) A (mm) B (mm) C (mm) D (mm) E (mm) M (mm) T (mm) Gewicht (kg)
RS-M6 0,4 0,1 12 11 10 25 25 6 35 0,1
RS-M8 0,8 0,2 12 11 10 25 25 8 35 0,1
RS-M10 1 0,25 15 11 10 25 25 10 35 0,1
RS-M12 1,6 0,4 19 13 12 30 30 12 41 0,2
RS-M14 3 0,75 21 15 14 35 35 14 48 0,3
RS-M16 4 1 24 15 14 35 35 16 48 0,3
RS-M18 4,8 1,2 30 17 16 40 40 18 55 0,4
RS-M20 6 1,5 30 17 16 40 40 20 55 0,45
RS-M22 6 1,5 36 21 20 50 50 22 70 0,1
RS-M24 8 2 36 21 20 50 50 24 70 0,7
RS-M27 8 2 45 26 24 60 60 27 85 1,5
RS-M30 12 3 45 26 24 60 60 30 85 1,6
RS-M33 12 3 50 43 38 90 100 33 130 5,9
RS-M36 16 4 54 43 38 90 100 36 130 6
RS-M39 20 5 59 43 38 90 100 39 130 631
RS-M42 24 6 63 43 38 90 100 42 130 632
RS-M45 28 7 67 43 38 90 100 45 130 6,3
RS-M48 32 8 67 43 38 90 100 48 130 6,4
Modell WLL 0° (Tonne) WLL 90° (Tonne) A (mm) B (mm) C (mm) D (mm) E (mm) M (mm) T (mm) Gewicht (kg)
RS-M6 0,4 0,1 12 11 10 25 25 6 35 0,1
RS-M8 0,8 0,2 12 11 10 25 25 8 35 0,1
RS-M10 1 0,25 15 11 10 25 25 10 35 0,1
RS-M12 1,6 0,4 19 13 12 30 30 12 41 0,2
RS-M14 3 0,75 21 15 14 35 35 14 48 0,3
RS-M16 4 1 24 15 14 35 35 16 48 0,3
RS-M18 4,8 1,2 30 17 16 40 40 18 55 0,4
RS-M20 6 1,5 30 17 16 40 40 20 55 0,45
RS-M22 6 1,5 36 21 20 50 50 22 70 0,1
RS-M24 8 2 36 21 20 50 50 24 70 0,7
RS-M27 8 2 45 26 24 60 60 27 85 1,5
RS-M30 12 3 45 26 24 60 60 30 85 1,6
RS-M33 12 3 50 43 38 90 100 33 130 5,9
RS-M36 16 4 54 43 38 90 100 36 130 6
RS-M39 20 5 59 43 38 90 100 39 130 631
RS-M42 24 6 63 43 38 90 100 42 130 632
RS-M45 28 7 67 43 38 90 100 45 130 6,3
RS-M48 32 8 67 43 38 90 100 48 130 6,4

Eigenschaften

Artikelnummer
OM_RSB-008
EAN-Nummer
OM_RSB-008
Gewicht
0.11
Marke
RUD
