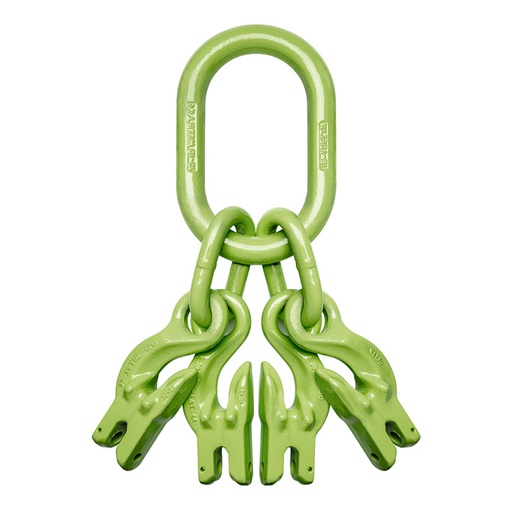

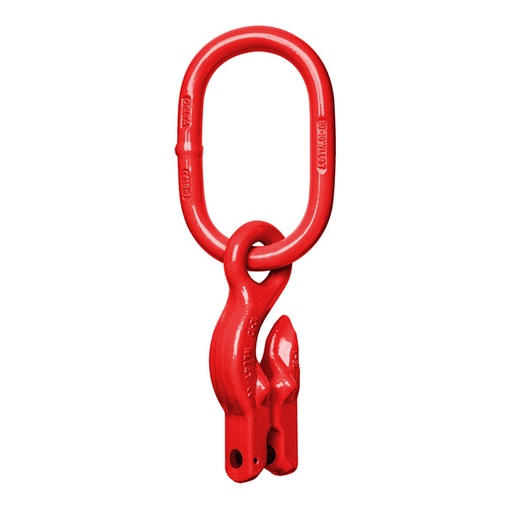

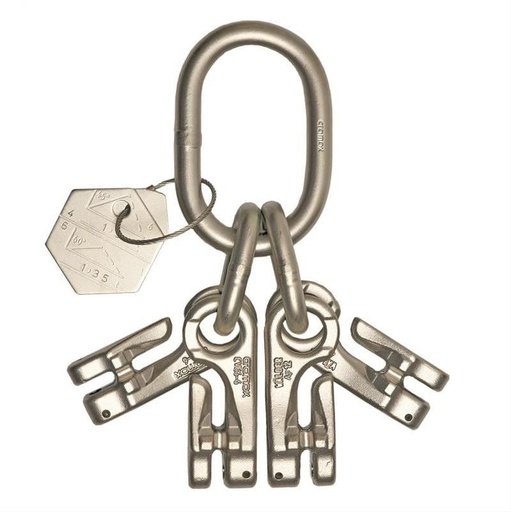

Aufhängeglieder mit Verkürzungshaken

Aufhängeglieder mit Verkürzungshaken für Anschlagketten passend auswählen

Aufhängeglieder mit Verkürzungshaken werden eingesetzt, wenn Anschlagketten am Kranhaken aufgenommen und einzelne Kettenstränge gleichzeitig in der Länge angepasst werden sollen. Gerade bei unterschiedlich geformten Lasten oder bei Anwendungen mit wechselndem Lastschwerpunkt ist diese Baugruppe sinnvoll, weil sie Aufhängung und Verkürzungsfunktion in einem Bauteil zusammenführt. Entscheidend ist dabei nicht nur die Tragfähigkeit der Anschlagketten, sondern auch, ob Aufhängeglied, Verkürzungshaken und die übrigen Komponenten technisch zueinander passen. Bei falscher Auswahl drohen ungünstige Lastverteilung, fehlerhafte Stranglängen oder eine Kombination von Bauteilen, die für den vorgesehenen Einsatz nicht geeignet ist.

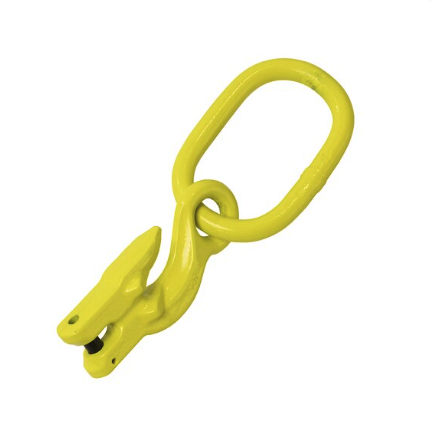

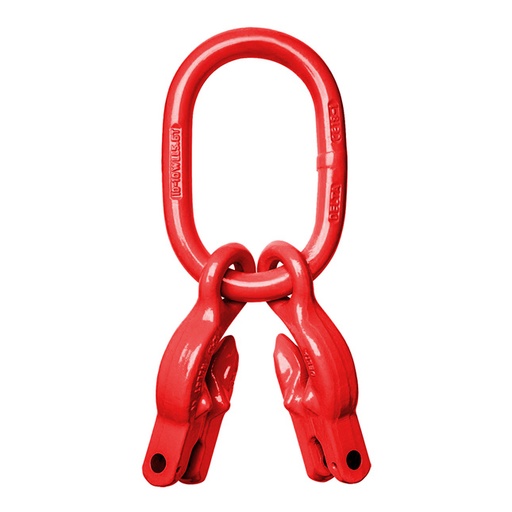

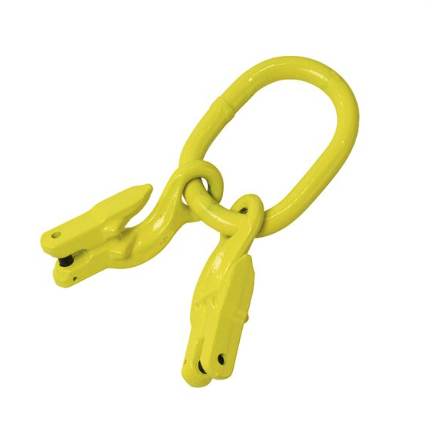

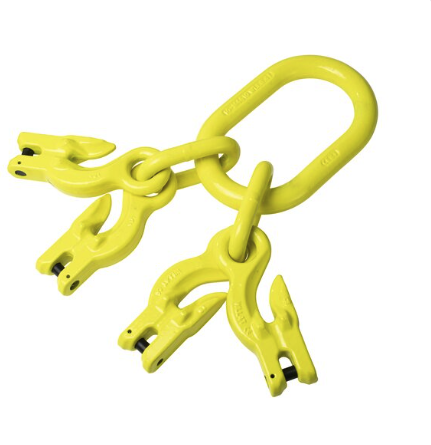

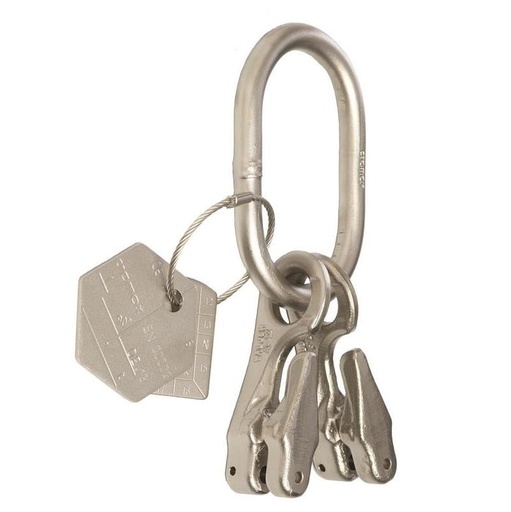

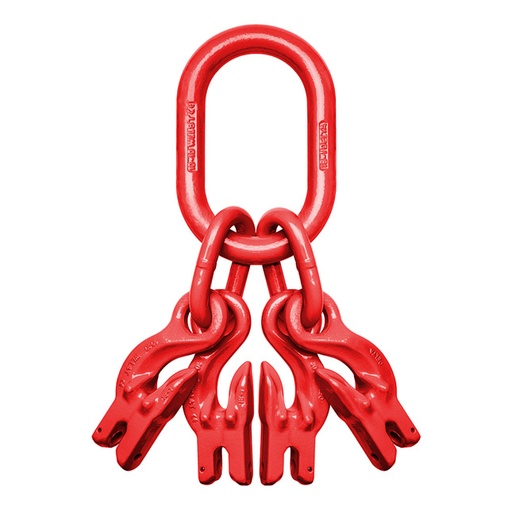

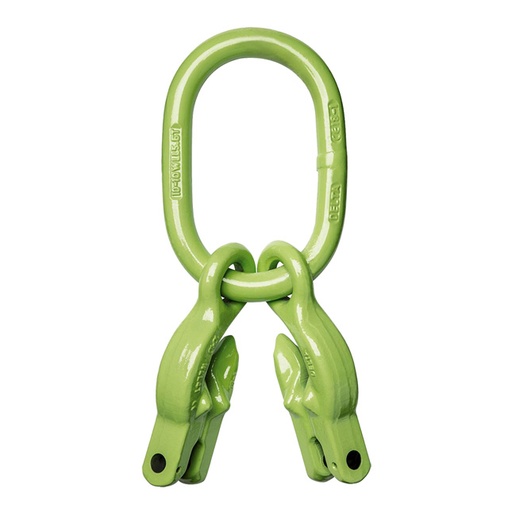

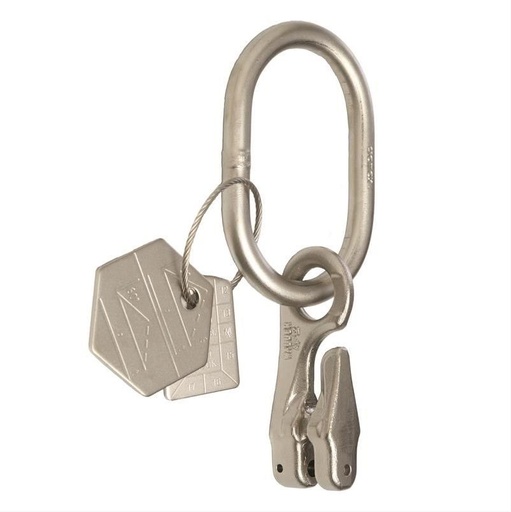

Wann Aufhängeglieder mit Verkürzungshaken sinnvoll sind

Diese Produktkategorie ist vor allem dann sinnvoll, wenn eine Anschlagkette nicht nur angeschlagen, sondern in der Stranglänge flexibel angepasst werden muss. In der Praxis betrifft das vor allem mehrsträngige Anschlagketten, bei denen Lasten nicht symmetrisch sind oder Anschlagpunkte unterschiedlich weit auseinanderliegen. Das Aufhängeglied dient dabei als obere Verbindung zum Kranhaken, der integrierte Verkürzungshaken ermöglicht die Längenanpassung einzelner Stränge.

Diese Ausführung eignet sich, wenn:

• Stranglängen an die reale Geometrie der Last angepasst werden müssen,
• eine kompakte Lösung innerhalb von Anschlagketten gesucht wird,
• die Verkürzungsfunktion nicht erst auf Strangebene separat aufgebaut werden soll,
• bei wiederkehrenden Hebevorgängen eine reproduzierbare Konfiguration benötigt wird.

Nicht jede Anwendung profitiert jedoch von dieser Bauform. Wenn keine Verkürzung erforderlich ist, reicht oft ein klassisches Aufhängeglied. Wenn die Längenanpassung an anderer Stelle der Kette erfolgen soll, kann auch ein separater Verkürzungshaken die passendere Lösung sein.

Entscheidungshilfe: Worauf es bei der Auswahl ankommt

In der Praxis hängt die Auswahl vor allem davon ab, wie die Anschlagketten aufgebaut sind und welche Funktion die Verkürzung im Hebevorgang tatsächlich übernehmen soll. Drei Punkte sind besonders wichtig:

• Kompatibilität zur Kettennenndicke: Das Aufhängeglied mit Verkürzungshaken muss zur verwendeten Kette und zu den übrigen Kettenkomponenten passen.
• Aufbau des Gehänges: Entscheidend ist, ob die Ausführung für ein einsträngiges, zweisträngiges oder mehrsträngiges System vorgesehen ist.
• Tatsächliche Lastsituation: Nicht nur die Nennlast, sondern auch Lastverteilung, Anschlagwinkel und der Lastschwerpunkt beeinflussen, ob die gewählte Konfiguration technisch sinnvoll ist.

Gerade bei Anschlagketten reicht es nicht aus, nur auf die höchste angegebene Tragfähigkeit zu schauen. Wenn Stränge verkürzt werden, verändert sich die Geometrie des Gehänges. Dadurch kann sich auch die Lastverteilung ändern. Für die Auswahl müssen deshalb immer die konkrete Anwendung und die vorgesehene Verschlaufung beziehungsweise Anschlagart mitgedacht werden.

Technische Auswahlkriterien bei Aufhängegliedern mit Verkürzungshaken

1. Passung zur Anschlagkette

Entscheidend ist hier, dass das Bauteil zur Kettennenndicke und zur Güteklasse der eingesetzten Anschlagketten passt. Komponenten dürfen nicht nur mechanisch „irgendwie“ zusammenpassen, sondern müssen für die konkrete Kombination vorgesehen sein. Bei falscher Abstimmung kann die Verkürzungsfunktion unzuverlässig werden oder es entsteht eine Konfiguration, die sich nicht sauber dokumentieren lässt.

Wenn bereits ein bestehendes Gehänge vorhanden ist, sollte geprüft werden, ob ein Austausch einzelner Bauteile laut Herstellerangaben zulässig ist. Gerade bei nachträglichen Änderungen ist die Herstellerfreigabe für die Kombination von Komponenten ein wichtiger Punkt.

2. Bauform des Aufhängeglieds

Die Form des Aufhängeglieds muss zum vorgesehenen oberen Anschlag passen, also insbesondere zum Kranhaken. Dabei geht es nicht nur um das reine Einhängen, sondern auch um ausreichende Beweglichkeit unter Last. Wenn die Bauform zu knapp gewählt wird, kann das Aufhängeglied ungünstig anliegen oder sich unter Belastung nicht so ausrichten, wie es für die Anwendung erforderlich wäre.

Wenn Anschlagketten an Hallenkrane angeschlagen werden, sollte vorab geprüft werden, welche Abmessungen der Hakenaufnahme vorhanden sind und wie viel Bewegungsfreiheit im tatsächlichen Hebevorgang benötigt wird.

3. Funktion des Verkürzungshakens in der Anwendung

Der Verkürzungshaken ist kein beliebiges Verbindungsteil, sondern ein Funktionselement zur definierten Strangverkürzung. In der Praxis sollte vor dem Einsatz geprüft werden, ob der Haken an der vorgesehenen Stelle eingesetzt wird und ob die gewählte Verkürzung zur Lastgeometrie passt. Eine unsaubere oder provisorische Verkürzung kann dazu führen, dass Lasten schief hängen oder einzelne Stränge stärker beansprucht werden als geplant.

Wichtig ist außerdem, ob die Verkürzung dauerhaft für einen wiederkehrenden Hubfall genutzt wird oder nur fallweise erfolgt. Bei wiederkehrenden Anwendungen sind klare Prüfhinweise und eine nachvollziehbare interne Dokumentation besonders sinnvoll.

4. Lastverteilung und Anschlagwinkel

Auch wenn das Aufhängeglied mit Verkürzungshaken selbst nur ein Teil der Anschlagkette ist, beeinflusst es die Geometrie des gesamten Systems. Sobald Stränge verkürzt werden, ändern sich Winkel und Kräfteverhältnisse. Bei unsymmetrischen Lasten oder nicht mittigem Lastschwerpunkt ist deshalb besondere Vorsicht nötig. Für diese Anwendung muss die konkrete Ausführung geprüft werden.

Gerade bei mehrsträngigen Anschlagketten entsteht schnell Scheinsicherheit: Das Gehänge wirkt vollständig und belastbar, obwohl die reale Lastverteilung von der Standardannahme abweicht. In solchen Fällen sollte die Auslegung nicht nur anhand von Katalogwerten erfolgen.

5. Verschleiß und Einsatzumgebung

Wie stark ein Aufhängeglied mit Verkürzungshaken im Betrieb beansprucht wird, hängt nicht nur von der Last ab, sondern auch von Nutzungsfrequenz, Oberflächenzustand der Kette, Umgebungseinflüssen und mechanischem Verschleiß. Wenn das Bauteil regelmäßig in rauer Werkstattumgebung, im Außenbereich oder bei häufigem Umrüsten verwendet wird, sollte der Zustand der Kontakt- und Auflagebereiche konsequent überwacht werden.

Allgemeine Aussagen zu Korrosion, Temperatur oder chemischer Beständigkeit sollten nur auf Basis der konkreten Ausführung und der Herstellerangaben getroffen werden.

Häufige Fehler in der Praxis

• Nur auf die Nenntragfähigkeit schauen: In der Praxis wird die Auswahl häufig zu stark auf die Tragfähigkeit reduziert. Gerade bei Aufhängegliedern mit Verkürzungshaken sind aber Geometrie, Kompatibilität und Lastverteilung mindestens genauso wichtig.
• Verkürzung als universelle Korrektur verstehen: Ein Verkürzungshaken ersetzt keine saubere Auslegung des Gehänges. Wenn Lastschwerpunkt oder Anschlagpunkte ungünstig liegen, kann eine andere Gehängekonfiguration sinnvoller sein.
• Komponenten unterschiedlicher Eignung kombinieren: Verbindungsglieder, Aufhängeglied und Kette müssen zusammen betrachtet werden. Bei Mischkombinationen ohne eindeutige Freigabe entsteht schnell Unsicherheit in Auswahl und Dokumentation.
• Verschleiß an funktionalen Bereichen unterschätzen: Besonders an belasteten Kontaktstellen kann sich der Zustand über die Nutzungszeit verändern. Sichtprüfung allein reicht je nach Einsatz nicht immer aus; relevante Prüfhinweise sollten intern festgehalten werden.

Wann eine andere Lösung besser passt

Eine andere Lösung ist sinnvoll, wenn die Verkürzungsfunktion nicht am Aufhängepunkt, sondern weiter unten im Strang benötigt wird. Dann kann ein separater Verkürzungshaken innerhalb der Anschlagkette zweckmäßiger sein.

Wenn überhaupt keine Längenanpassung erforderlich ist, ist ein klassisches Aufhängeglied meist die klarere und einfachere Ausführung. Wenn dagegen verschiedene Komponenten zu einem vollständigen System aufgebaut werden sollen, lohnt sich der Blick auf die übergeordnete Kategorie Glieder oder direkt auf komplette Anschlagketten.

Nicht geeignet ist diese Ausführung, wenn die Anwendung eine grundlegend andere Hakenfunktion erfordert, etwa beim Lastanschluss über Sicherheitshaken oder wenn die Hakenfunktion nicht der Verkürzung, sondern dem direkten Lastanschlag dient.

Welche Angaben für eine saubere Auswahl vorliegen sollten

Für die technische Auswahl sind vor allem diese Angaben relevant:

• Aufbau der vorhandenen oder geplanten Anschlagketten,
• Anzahl der Stränge,
• Kettennenndicke und gegebenenfalls Güteklasse,
• Art des oberen Anschlagpunkts beziehungsweise Kranhakens,
• ob die Verkürzung dauerhaft oder variabel genutzt werden soll,
• Lastgeometrie, Lastschwerpunkt und voraussichtliche Anschlagwinkel,
• Anforderungen an Dokumentation, Prüfhinweise oder interne Freigabe.

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Mindestens erforderlich sind Informationen zur Anschlagkette, zur Zahl der Stränge, zur Kettennenndicke, zur geplanten Verkürzungsfunktion und zur realen Lastsituation. Zusätzlich sollte bekannt sein, wie das Bauteil in das bestehende System integriert werden soll.

Wann ist ein Aufhängeglied mit Verkürzungshaken nicht geeignet?

Nicht geeignet ist diese Ausführung, wenn keine Strangverkürzung benötigt wird, wenn die Verkürzungsfunktion an anderer Stelle der Anschlagkette erfolgen soll oder wenn die Komponenten nicht eindeutig zueinander passen. Auch bei unklarer Lastverteilung sollte die Eignung vorab geprüft werden.

Kann ein vorhandenes Gehänge einfach nachgerüstet werden?

Das lässt sich nicht pauschal beantworten. Entscheidend ist, ob die konkrete Ausführung technisch zum bestehenden Gehänge passt und ob die Kombination laut Herstellerangaben freigegeben ist. Gerade bei sicherheitsrelevanten Kettenkomponenten sollte eine Nachrüstung nicht nur nach Augenmaß erfolgen.

Welche Rolle spielen Prüfhinweise und interne Dokumentation?

Eine wichtige Rolle, besonders wenn Anschlagketten regelmäßig geprüft, intern freigegeben oder in wiederkehrenden Hebeprozessen eingesetzt werden. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate relevant sein, sofern sie zur konkreten Ausführung vorliegen.

Beratung zur passenden Ausführung

Aufhängeglieder mit Verkürzungshaken sind sinnvoll, wenn Anschlagketten am oberen Anschlagpunkt aufgenommen und gleichzeitig in der Stranglänge angepasst werden sollen. Entscheidend sind die Passung zur Kette, die reale Lastgeometrie und die Frage, ob die Verkürzungsfunktion an genau dieser Stelle technisch sinnvoll ist. Sind Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
