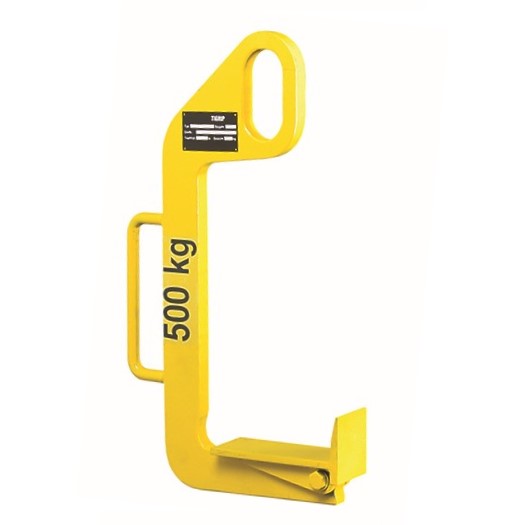

C-Haken Tigrip TCS, kippbar
- Der Coil-Kipphaken ist ein universell einsetzbarer C-Haken
- Er kann aufgrund seiner schwenkbaren Kippnase Coils sowohl liegend als auch stehend aufnehmen oder ablegen
- Über die Kippnase des Hakens wird das Coil absolut sicher um 90° geschwenkt
- Das schonende Abrollen der Kippnase ermöglicht ein vollkommen ruckfreies Aufnehmen bzw. Ablegen des Coils
- Nach EN 13155
Produktinformation
| Modell | WLL (Tonne) | Coilbreite A min. (mm) | Coilbreite B max. (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | K (mm) | L (mm) | T (mm) | I (mm) | Gewicht (kg) |
| TCS 0.5/1 | 0.5 | 120 | 10 | 60 | 330 | 470 | 20 | 110 | 60 | 50 | 45 | 20 | 220 | 6.9 |
| TCS 0.5/2 | 0.5 | 200 | 10 | 60 | 330 | 470 | 20 | 110 | 60 | 50 | 50 | 20 | 300 | 9.6 |
| TCS 1/2 | 1 | 200 | 10 | 80 | 460 | 600 | 20 | 110 | 60 | 60 | 65 | 25 | 300 | 15.4 |
| TCS 1/3 | 1 | 300 | 10 | 80 | 460 | 600 | 20 | 110 | 60 | 60 | 70 | 25 | 400 | 20 |
| TCS 2/2 | 2 | 200 | 12 | 90 | 420 | 600 | 30 | 135 | 75 | 80 | 85 | 30 | 300 | 24.8 |
| TCS 2/3 | 2 | 300 | 12 | 90 | 420 | 600 | 30 | 135 | 75 | 80 | 95 | 30 | 400 | 33.4 |
| TCS 3/2 | 3 | 200 | 15 | 100 | 610 | 820 | 40 | 160 | 90 | 100 | 100 | 35 | 300 | 45 |
| TCS 3/3 | 3 | 300 | 15 | 100 | 610 | 820 | 40 | 160 | 90 | 100 | 110 | 35 | 400 | 51 |
Anhänge
Technische Daten
Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.
Produkt
- Artikelnummer
- CHK_TCS-005.12
- EAN-Nummer
- CHK_TCS-005.12
- Gewicht
- 6.9
