Codipro Anschlagpunkt SEB
- Schwenkbares Design sorgt für optimale Hubrichtung bei verschiedenen Winkeln bis zu 60°.
- Tragfähigkeit bis zu 18 Tonnen, abhängig von Ausführung und Montagewinkel.
- Gefertigt aus korrosionsbeständigen Werkstoffen für eine lange Lebensdauer.
- Kontermutter nicht enthalten; kann separat für zusätzliche Sicherheit bestellt werden.
- Entspricht der Norm EN 1677-1 für Hebevorrichtungen.

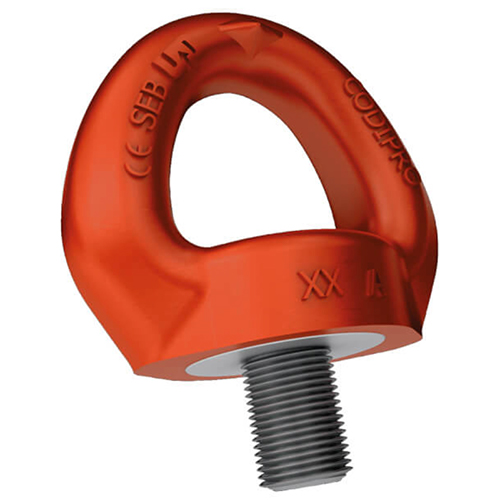

Codipro Schwenkbarer Ringschraube SEB – Sichere und Flexible Lastaufnahme
Die Codipro schwenkbare Ringschraube SEB ist eine hochwertige Hebevorrichtung für den professionellen Einsatz. Dank des einzigartigen Schwenkmechanismus eignet sich die SEB für Hebearbeiten unter verschiedenen Winkeln. Das Produkt garantiert maximale Sicherheit und Flexibilität beim Heben schwerer Lasten. Codipro bietet damit eine langlebige Lösung für häufige Hebeanwendungen in Industrie und Bauwesen.
Vorteile und Nachteile
- Schwenkbares Design: Sichere Heberichtung in jedem Winkel.
- Hohe Tragfähigkeit: Geeignet für Lasten bis zu 18 Tonnen.
- Lange Lebensdauer: Robuste Materialien und korrosionsbeständige Beschichtung.
- Keine Kontermutter im Standardlieferumfang: Zubehör separat bestellen.
- Maximaler Winkel 60°: Bei größeren Winkeln nimmt die Tragfähigkeit ab.
Anwendungen
- Wofür verwendet man eine schwenkbare Ringschraube SEB?
- Eine schwenkbare Ringschraube SEB verwendet man für das sichere Heben, Anheben und Kippen von schweren Bauteilen oder Maschinen. Das schwenkbare Design sorgt dafür, dass die Heberichtung immer optimal ist, selbst bei asymmetrischer Belastung.
- Warum eine schwenkbare Ausführung?
- Eine schwenkbare Ringschraube verhindert das Verdrehen des Hebezeugs und reduziert damit das Risiko von Schäden oder Unfällen. Dies macht die SEB geeignet für komplexe Hebesituationen mit wechselnden Kräften.
Besonderheiten
- Wie funktioniert der Schwenkmechanismus der SEB?
- Die Ringschraube dreht sich 360° um ihre Achse, sodass die Last immer in Linie mit der Heberichtung steht. Dies verhindert unerwünschte Spannungen.
- Ist eine Kontermutter enthalten?
- Eine Kontermutter ist bei der SEB nicht standardmäßig enthalten. Diese kann bei Bedarf separat für die Montage bestellt werden.
- Wie hoch ist die maximale Tragfähigkeit pro Größe?
- Die Tragfähigkeit variiert von 0,4 bis 18 Tonnen bei metrischem Gewinde, abhängig von der gewählten Ausführung und dem Montagewinkel.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Mehr Informationen? Besuchen Sie www.codipro.net oder kontaktieren Sie uns unter info@codipro.net.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl nach Industriestandards.
- Oberfläche:
- Korrosionsbeständige Beschichtung für den langfristigen Einsatz.
- Sicherheit:
- Sicherheitsfaktor 4:1 oder 5:1, abhängig von Typ und Ausführung.
- Normen:
- Entspricht internationalen Hebe- und Sicherheitsnormen.
Technische Daten
Die Wirbelringschraube SEB ist mit einem automatischen Richtungssystem ausgestattet für eine optimale Ausrichtung mit dem Anschlaggeschirr.
- Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
- Von M8 bis M48 als Standard für Ladungen von 0,4 t bis 15 t.
- Möglichkeit höherer Höchstbelastung oder/und Zentrierung auf Anfrage.
| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | L1 (mm) | S (mm) | X (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Drehmoment (Nm) | Gewicht (kg) |
| SEB M8 | M8 (x1,25) | 0,7 | 0,4 | 0,8 | 0,5 | 14 | 6 | 20 | 30 | 34 | 60 | 57 | 6 | 0,24 |
| SEB M10 | M10 (x1,5) | 1,2 | 0,5 | 1,6 | 0,7 | 17 | 6 | 20 | 30 | 34 | 60 | 57 | 10 | 0,24 |
| SEB M12 | M12 (x1,75) | 1,7 | 0,8 | 1,9 | 0,9 | 21 | 6 | 20 | 30 | 34 | 60 | 57 | 15 | 0,24 |
| SEB M16 | M16 (x2) | 3,2 | 1,4 | 3,2 | 1,8 | 27 | 8 | 35 | 38 | 45 | 88 | 78 | 50 | 0,8 |
| SEB M20 | M20 (x2,5) | 5 | 2 | 6,5 | 2,7 | 30 | 8 | 35 | 38 | 45 | 88 | 78 | 100 | 0,8 |
| SEB M24 | M24 (x3) | 6,3 | 3,2 | 8 | 3,8 | 36 | 14 | 35 | 38 | 45 | 88 | 80 | 160 | 0,8 |
| SEB M24 | M24 (x3) | 7 | 3,4 | 7 | 4,2 | 36 | 14 | 58 | 58 | 70 | 115 | 106 | 160 | 2,6 |
| SEB M30 | M30 (x3,5) | 8,5 | 5 | 10 | 30 | 45 | 14 | 58 | 58 | 70 | 115 | 106 | 250 | 2,7 |
| SEB M36 | M36 (x4) | 12 | 9 | 12 | 11 | 54 | 14 | 70 | 83 | 94 | 168 | 155 | 320 | 7 |
| SEB M42 | M42 (x4,5) | 12 | 12 | 15 | 15 | 63 | 14 | 70 | 83 | 94 | 168 | 155 | 400 | 7 |
| SEB M48 | M48 (x5) | 15 | 15 | 18 | 16 | 68 | 19 | 70 | 80 | 94 | 168 | 155 | 600 | 7 |
* Sicherheitsfaktor
| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | L1 (mm) | S (mm) | X (mm) | A (mm) | B (mm) | C (mm) | D (mm) | Drehmoment (Nm) | Gewicht (kg) |
| SEB M8 | M8 (x1,25) | 0,7 | 0,4 | 0,8 | 0,5 | 14 | 6 | 20 | 30 | 34 | 60 | 57 | 6 | 0,24 |
| SEB M10 | M10 (x1,5) | 1,2 | 0,5 | 1,6 | 0,7 | 17 | 6 | 20 | 30 | 34 | 60 | 57 | 10 | 0,24 |
| SEB M12 | M12 (x1,75) | 1,7 | 0,8 | 1,9 | 0,9 | 21 | 6 | 20 | 30 | 34 | 60 | 57 | 15 | 0,24 |
| SEB M16 | M16 (x2) | 3,2 | 1,4 | 3,2 | 1,8 | 27 | 8 | 35 | 38 | 45 | 88 | 78 | 50 | 0,8 |
| SEB M20 | M20 (x2,5) | 5 | 2 | 6,5 | 2,7 | 30 | 8 | 35 | 38 | 45 | 88 | 78 | 100 | 0,8 |
| SEB M24 | M24 (x3) | 6,3 | 3,2 | 8 | 3,8 | 36 | 14 | 35 | 38 | 45 | 88 | 80 | 160 | 0,8 |
| SEB M24 | M24 (x3) | 7 | 3,4 | 7 | 4,2 | 36 | 14 | 58 | 58 | 70 | 115 | 106 | 160 | 2,6 |
| SEB M30 | M30 (x3,5) | 8,5 | 5 | 10 | 30 | 45 | 14 | 58 | 58 | 70 | 115 | 106 | 250 | 2,7 |
| SEB M36 | M36 (x4) | 12 | 9 | 12 | 11 | 54 | 14 | 70 | 83 | 94 | 168 | 155 | 320 | 7 |
| SEB M42 | M42 (x4,5) | 12 | 12 | 15 | 15 | 63 | 14 | 70 | 83 | 94 | 168 | 155 | 400 | 7 |
| SEB M48 | M48 (x5) | 15 | 15 | 18 | 16 | 68 | 19 | 70 | 80 | 94 | 168 | 155 | 600 | 7 |
Eigenschaften
- Artikelnummer
- HO_CPSEB-008
- EAN-Nummer
- HO_CPSEB-008
- Gewicht
- 0.24
- Marke
- Codipro
