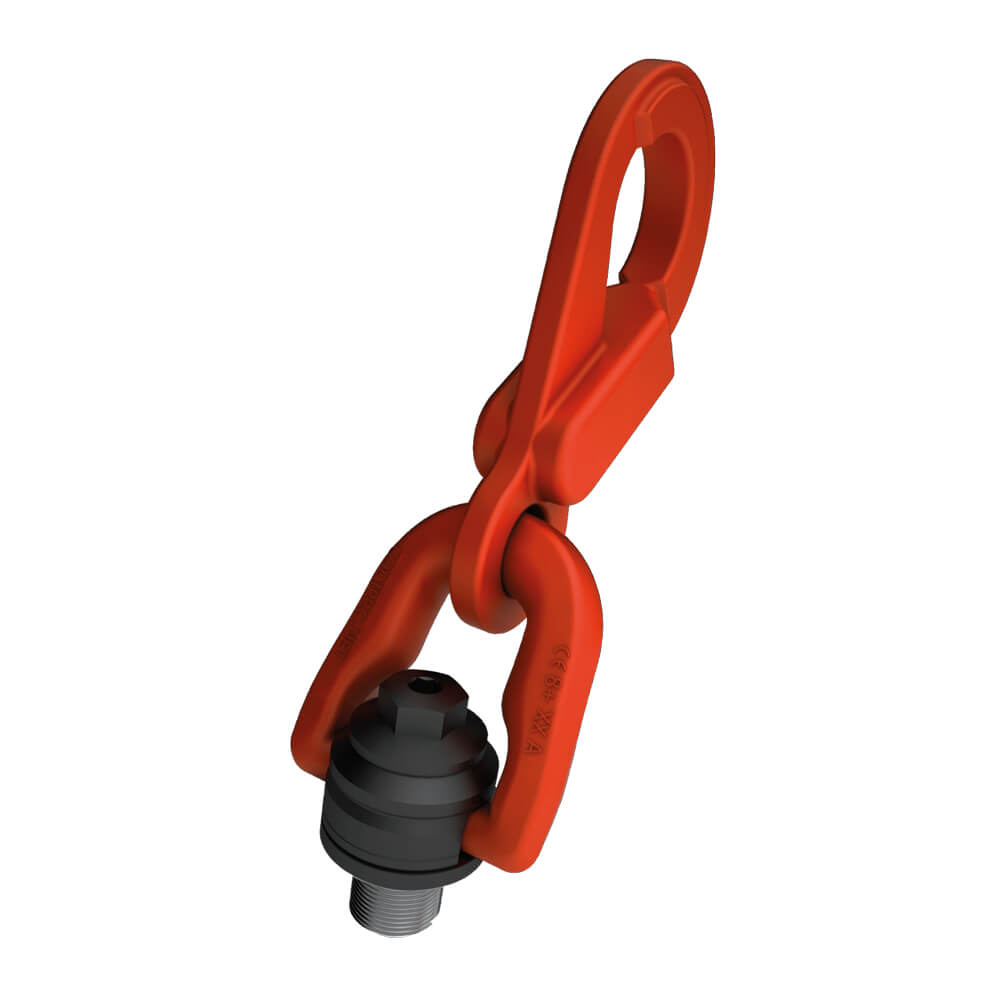

Codipro Doppelwirbelhaken DSH
- Bietet maximale Bewegungsfreiheit dank des doppelt drehbaren Designs für 360° Rotation und 90° Schwenkbewegungen.
- Robuste Konstruktion mit integrierten Befestigungskomponenten und einem Sicherheitsfaktor von 5:1 gegen Überlastung.
- Erhältlich in den Größen M8 bis M20, mit einer maximalen Arbeitslast von 2,5 Tonnen, geeignet für verschiedene Hebeanwendungen.
- Ohne zusätzliche Korrosionsschutzmaßnahmen nicht direkt für den Außeneinsatz geeignet; die Oberflächenbehandlung bietet nur begrenzten Schutz.
- Entspricht der EN-Norm für sichere Hebevorrichtungen.
Codipro Doppel drehbarer Haken DSH – Maximale Sicherheit und Flexibilität
Der Codipro Doppel drehbare Haken DSH ist ein robuster Lastaufnahmepunkt mit metrischem Gewinde, speziell entwickelt für schwere Hebeanwendungen. Durch das doppelt drehbare Design wird maximale Bewegungsfreiheit und Sicherheit gewährleistet. Der DSH ist in verschiedenen Größen mit einer Tragfähigkeit bis zu 2,5 Tonnen erhältlich. Ideal für Fachkräfte, die Wert auf effiziente und sichere Hebelösungen legen.
Vor- und Nachteile
- Doppelt drehbar: Maximale Bewegungsfreiheit beim Heben.
- Hohe Sicherheit: Sicherheitsfaktor 5:1 schützt vor Überlastung.
- Verschiedene Größen: Erhältlich von M8 bis M20 für unterschiedliche Anwendungsbereiche.
- Für den Außeneinsatz ohne zusätzlichen Schutz nicht geeignet: Die Lackschicht bietet nur begrenzten Korrosionsschutz.
- Maximale Tragfähigkeit begrenzt auf 2,5 Tonnen: Für schwerere Lasten wird ein anderer Typ benötigt.
Anwendungen
- Wofür wird ein doppelt drehbarer Haken verwendet?
- Ein doppelt drehbarer Haken wird zum Heben, Drehen und Positionieren von schweren Lasten in Industrie, Bauwesen und Logistik eingesetzt.
- Warum ein doppelt drehbares Design?
- Das doppelt drehbare Design verhindert das Verdrehen der Last und ermöglicht eine 360°-Rotation sowie ein 90°-Schwenken, was Sicherheit und Flexibilität erhöht.
Besonderheiten
- Wie funktioniert das doppelte Drehsystem?
- Das doppelte Drehsystem sorgt dafür, dass der Haken unter Last sowohl schwenken als auch rotieren kann, ohne zu blockieren.
- Ist Befestigungsmaterial enthalten?
- Alle benötigten Befestigungskomponenten sind im Haken integriert, sodass eine direkte Montage möglich ist.
- Wie hoch ist das maximale Anzugsdrehmoment für den DSH M20?
- Das maximale Anzugsdrehmoment für den DSH M20 beträgt 100 Nm.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl.
- Oberfläche:
- Industrielle Lackierung für optimalen Schutz.
- Sicherheit:
- Sicherheitsfaktor 5:1, Arbeitslast bis 2,5 Tonnen.
- Normen:
- Erfüllt internationale Hebevorschriften.
Technische Daten

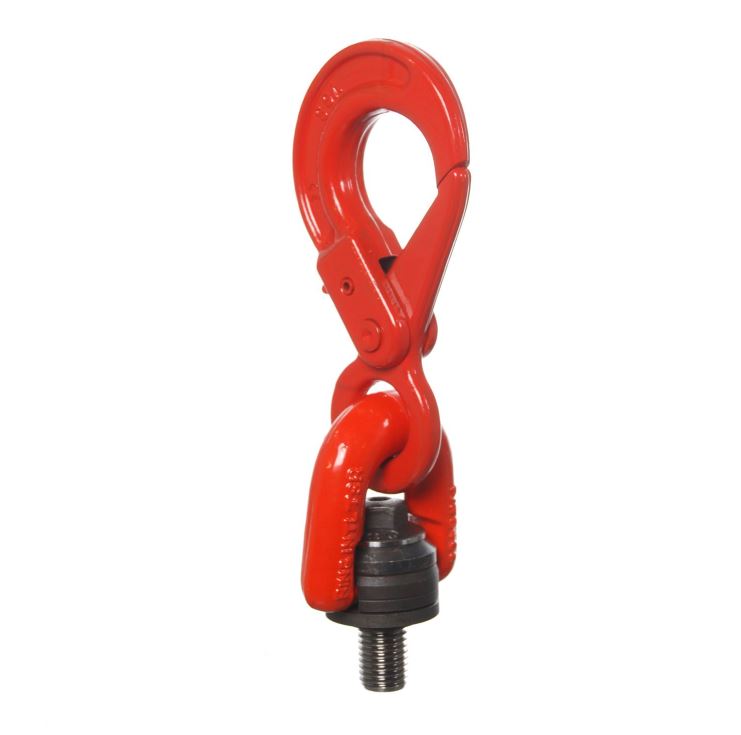

Der Doppelwirbelhaken DSH kombiniert Doppelwirbelring und Haken in einem einzigen Element. Die selbsttätig verriegelnde Sicherungsfalle des DSH Doppelwirbelhaken sorgt für maximale Sicherheit. Der Sicherheitshaken des DSH ist universell einsetzbar und kompatibel zu allen Befestigungssystemen: textile Anschlagmittel, Ketten, Kabel, Ösen.
- Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
- Von M8 bis M20 als Standard für Ladungen von 0,4 t bis 2,5 t.
- Möglichkeit höherer Höchstbelastung oder/und Zentrierung auf Anfrage.
| Modell | Durchmesser (mm) | WLL (Tonne) | A(mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | L1 (mm) | S1 (mm) | S2 (mm) | Drehmoment (Nm) | Gewicht (kg) |
| DSH 8 | M8 (1,25) | 0,4 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 15 | 8 | 16 | 6 | 0,8 |
| DSH 10 | M10 (x1,5) | 0,7 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 18 | 8 | 16 | 10 | 0,8 |
| DSH 12 | M12 (x1,75) | 1,05 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 21 | 8 | 16 | 15 | 0,8 |
| DSH 14 | M14 (x2) | 1,4 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 23 | 8 | 20 | 30 | 1,9 |
| DSH 16 | M16 (x2) | 2 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 27 | 8 | 20 | 50 | 2 |
| DSH 18 | M18 (x2,5) | 2,3 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 27 | 8 | 20 | 70 | 2 |
| DSH 20 | M20 (x2,5) | 2,5 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 23 | 8 | 20 | 100 | 2 |
| Modell | Durchmesser (mm) | WLL (Tonne) | A(mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | L1 (mm) | S1 (mm) | S2 (mm) | Drehmoment (Nm) | Gewicht (kg) |
| DSH 8 | M8 (1,25) | 0,4 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 15 | 8 | 16 | 6 | 0,8 |
| DSH 10 | M10 (x1,5) | 0,7 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 18 | 8 | 16 | 10 | 0,8 |
| DSH 12 | M12 (x1,75) | 1,05 | 33 | 56 | 30 | 44 | 32 | 23 | 58 | 9,5 | 21 | 8 | 16 | 15 | 0,8 |
| DSH 14 | M14 (x2) | 1,4 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 23 | 8 | 20 | 30 | 1,9 |
| DSH 16 | M16 (x2) | 2 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 27 | 8 | 20 | 50 | 2 |
| DSH 18 | M18 (x2,5) | 2,3 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 27 | 8 | 20 | 70 | 2 |
| DSH 20 | M20 (x2,5) | 2,5 | 45 | 81 | 45 | 65 | 46 | 29 | 79 | 13 | 23 | 8 | 20 | 100 | 2 |
Eigenschaften
- Artikelnummer
- HO_CPDSH-008
- EAN-Nummer
- HO_CPDSH-008
- Gewicht
- 0.8
- Marke
- Codipro
