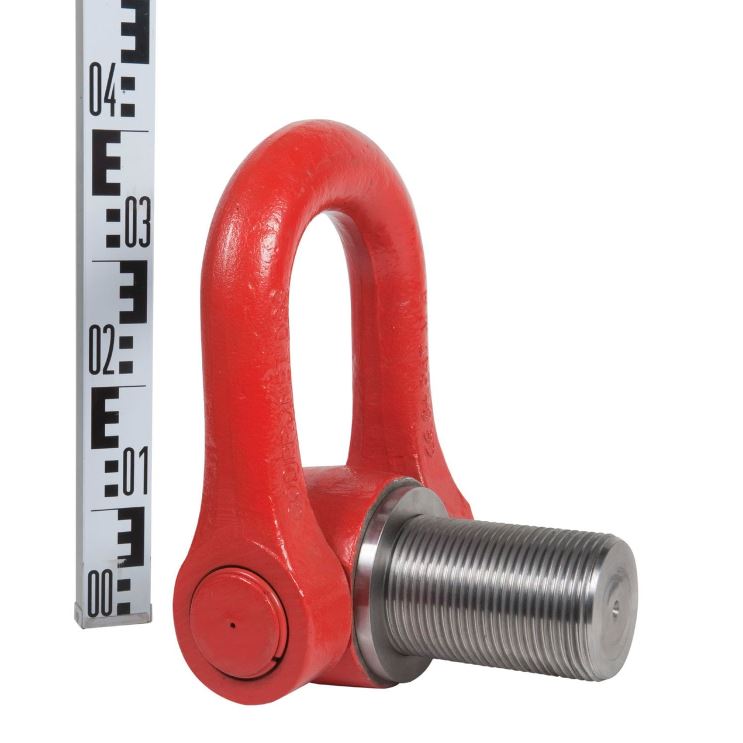

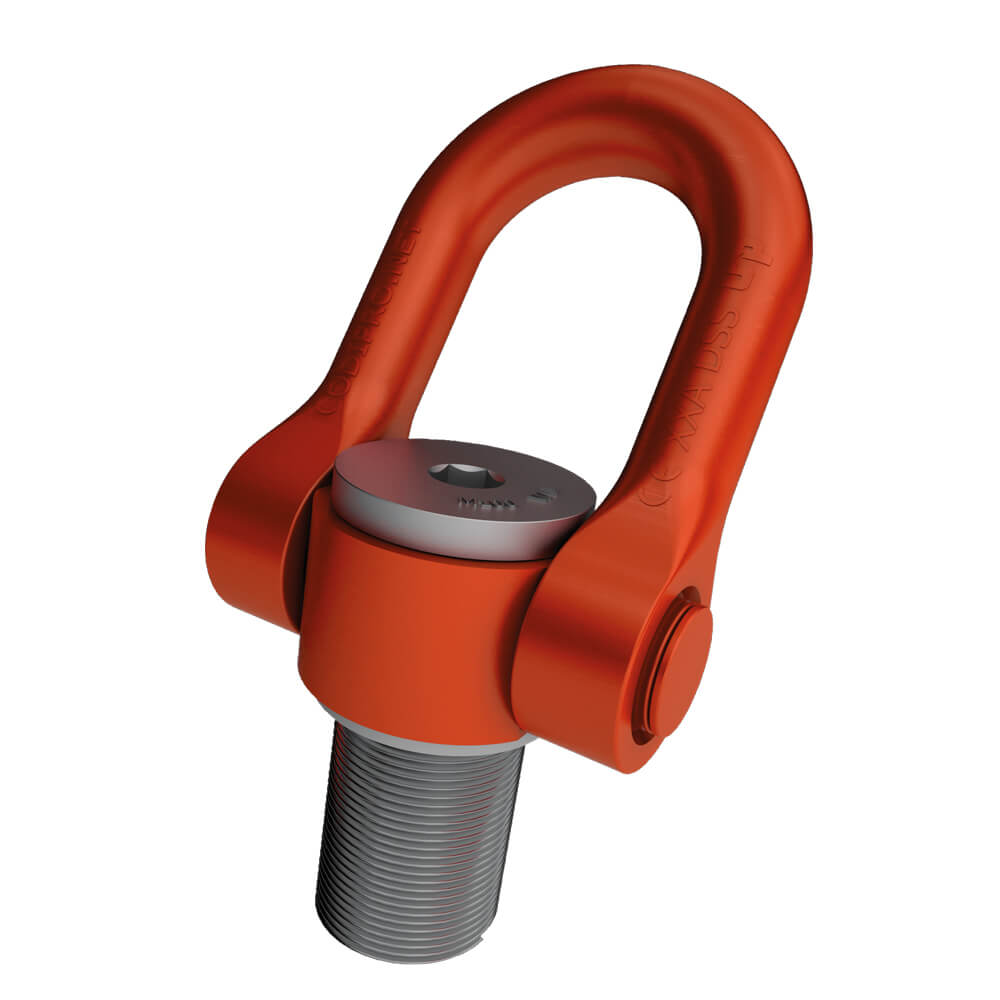

Codipro Doppelwirbelringschraube Mega DSS
- Robuste Konstruktion mit doppelter Drehbarkeit für optimale Ausrichtung und minimalen Verschleiß.
- Geeignet für sowohl metrisches als auch UNC-Gewinde, für breite industrielle Anwendbarkeit.
- Hohe Arbeitslastkapazität bis zu 32,1 Tonnen, ideal für schwere Hebearbeiten in Industrie, Bau und Offshore.
- Ausgelegt für sowohl statische als auch dynamische Belastungen, geeignet für intensiven Einsatz.
- Entspricht der EN-Norm für Hebemittel, Garantie für maximale Sicherheit.
Codipro Universeller drehbarer Anschlag Mega DSS – Für schwere Hebearbeiten und maximale Sicherheit
Der Codipro Universelle drehbare Anschlag Mega DSS ist ein robuster, doppelt drehbarer Anschlag für sicheres Heben in den anspruchsvollsten Industriebereichen. Dank seiner doppelten Drehbarkeit bleibt die Last selbst bei komplexen Bewegungen stets unter Kontrolle. Der Mega DSS ist sowohl für metrisches als auch für UNC-Gewinde geeignet und bietet eine beeindruckende Tragfähigkeit von bis zu 32,1 Tonnen. Mit diesem Anschlag wählen Sie maximale Sicherheit und Vielseitigkeit beim Heben.
Vor- und Nachteile
- Hohe Tragfähigkeit: Bis zu 32,1 Tonnen, geeignet für den schweren industriellen Einsatz.
- Universelles Gewinde: Erhältlich mit metrischem und UNC-Gewinde für breite Einsatzmöglichkeiten.
- Doppelte Drehbarkeit: Immer optimale Ausrichtung und minimale Abnutzung der Hebemittel.
- Gewicht: Durch die robuste Konstruktion relativ schwer, daher eventuell weniger geeignet für manuelles Versetzen.
- Nicht standardmäßig mit Zubehör: Zusätzliche Teile wie Muttern oder Ringe müssen separat bestellt werden.
Anwendungen
- Wofür verwendet man einen universellen drehbaren Anschlag?
- Für sicheres Heben, Drehen und Positionieren schwerer Lasten in Industrie, Bauwesen und Offshore-Bereich.
- Warum doppelte Drehbarkeit?
- Die doppelte Drehbarkeit sorgt dafür, dass der Anschlag immer mit der Last mitdreht. So werden Verdrehungen der Seile verhindert und die Sicherheit erhöht.
Besonderheiten
- Wie funktioniert der doppelte Drehmechanismus?
- Der Anschlag dreht sich 360° um zwei Achsen, sodass die Last stets optimal positioniert bleibt.
- Ist Befestigungsmaterial im Lieferumfang enthalten?
- Der Anschlag wird ohne zusätzliches Befestigungsmaterial geliefert; die Befestigung erfolgt durch direktes Einschrauben des Gewindes in die Anwendung.
- Ist der Anschlag für dynamische Belastungen geeignet?
- Ja, der Mega DSS ist sowohl für statische als auch für dynamische Belastungen und intensiven Einsatz ausgelegt.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl.
- Ausführung:
- Verschleißfeste und korrosionsbeständige Beschichtung.
- Sicherheit:
- Geprüfter Sicherheitsfaktor von 4:1 oder 5:1, abhängig von der Ausführung.
- Normen:
- Entspricht internationalen Hebezeugnormen und Codipro-Spezifikationen.
Technische Daten
Die universale Wirbelringschraube Mega DSS wurden speziell entwickelt um Anhebungen und Drehungen unter einer Last von bis zu 50 Tonnen durchzuführen. Die Wirbelringschraube Mega DSS kann direkt mit dem Haken des Laufkrans gebraucht werden.
- Sicherheitsfaktor 4 oder 5, Tragfähigkeit ist Standard mit Sicherheitsfaktor 5.
- Spezieller GRADUP-Stahl mit hoher Resistenz, Klasse > 8.
- Von M64 bis M100 als Standard für Ladungen von 26 t bis 48 t.
- Möglichkeit höherer Höchstbelastung auf Anfrage.
| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | S (mm) | L1 (mm) | Drehmoment (Nm) | Gewicht (kg) |
| DSS-M 64 | M64 (x6) | 26 | 26 | 33 | 33 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 100 | 600 | 42 |
| DSS-M 72 | M72 (x6) | 28 | 28 | 35 | 35 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 110 | 700 | 43 |
| DSS-M 72x4 | M72 (x4) | 28 | 28 | 35 | 35 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 110 | 700 | 43 |
| DSS-M 80 | M80 (x6) | 32 | 32 | 40 | 40 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 120 | 800 | 44,5 |
| DSS-M 90 | M90 (x6) | 36 | 36 | 45 | 45 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 135 | 900 | 46,5 |
| DSS-M 100 | M100 (x6) | 48 | 48 | 60 | 60 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 150 | 1000 | 49 |
* Sicherheitsfaktor
| Modell | Durchmesser (mm) | WLL 0° (Tonne) SF* 5:1 | WLL 90° (Tonne) SF* 5:1 | WLL 0° (Tonne) SF* 4:1 | WLL 90° (Tonne) SF* 4:1 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | S (mm) | L1 (mm) | Drehmoment (Nm) | Gewicht (kg) |
| DSS-M 64 | M64 (x6) | 26 | 26 | 33 | 33 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 100 | 600 | 42 |
| DSS-M 72 | M72 (x6) | 28 | 28 | 35 | 35 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 110 | 700 | 43 |
| DSS-M 72x4 | M72 (x4) | 28 | 28 | 35 | 35 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 110 | 700 | 43 |
| DSS-M 80 | M80 (x6) | 32 | 32 | 40 | 40 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 120 | 800 | 44,5 |
| DSS-M 90 | M90 (x6) | 36 | 36 | 45 | 45 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 135 | 900 | 46,5 |
| DSS-M 100 | M100 (x6) | 48 | 48 | 60 | 60 | 127 | 64 | 140 | 186 | 143 | 278 | 69 | 36 | 150 | 1000 | 49 |
Eigenschaften
- Artikelnummer
- HO_CPDSSMEGA-064
- EAN-Nummer
- HO_CPDSSMEGA-064
- Gewicht
- 42.0
- Marke
- Codipro
