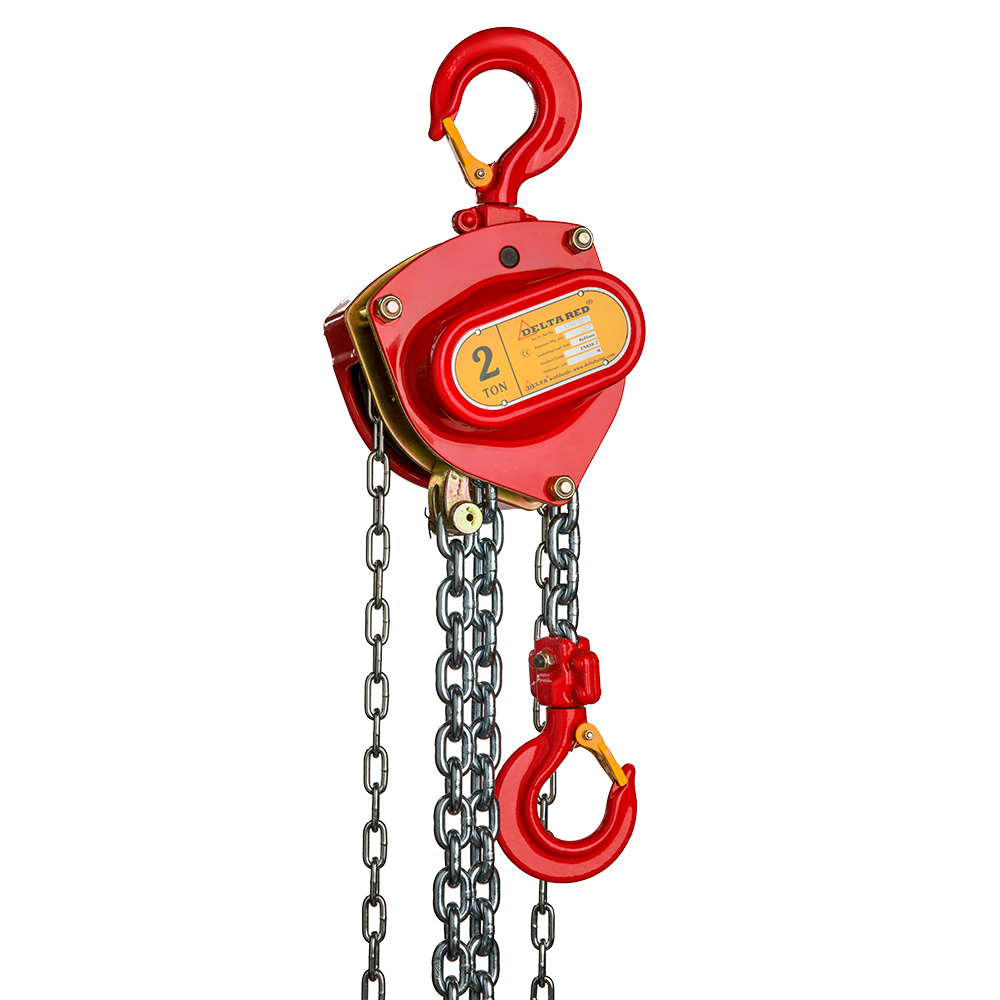

Delta RED Premium Handkettenzug, mit Überlastschutz
- Kompakter Hebel und geschlossene, korrosionsbeständige Lager machen das Gerät für den Einsatz in kleinen und anspruchsvollen Räumen geeignet.
- Automatische Sicherheitsbremse mit Doppelsperrklinken und gesinterten Bremsbelägen für optimale Sicherheit und eine längere Lebensdauer.
- Ausgestattet mit einer Rutschkupplung als Überlastsicherung zur Vermeidung von Schäden und gefährlichen Situationen.
- Freilaufmodus für schnelles und einfaches Einstellen der Kettenlänge, mit einfacher Wartung von Bremse und Getriebe.
- Entspricht der EN 13157-Norm für handbetriebene Hebezeuge.
Delta RED Premium Handhebelzug – Manueller Ratschenzug mit Überlastsicherung
Der Delta RED Premium Handhebelzug ist ein hochwertiger Ratschenzug mit Überlastsicherung, speziell für den intensiven Einsatz konzipiert. Dank des kompakten Hebels und der geschlossenen Lager ist dieser Hebelzug ideal für Arbeiten in engen Räumen und unter schweren Bedingungen. Die automatische Sicherheitsbremse mit Doppel-Pal gewährleistet optimale Sicherheit, während die gesinterten Bremsbeläge für eine längere Lebensdauer sorgen. Dieser Handhebelzug erfüllt die höchsten Anforderungen für den professionellen Einsatz in Industrie und Werkstatt.
Vorteile und Nachteile
- Kompakter Hebel: Geeignet für den Einsatz in engen Räumen.
- Gesinterte Bremsbeläge: Bieten eine längere Lebensdauer und bessere Leistung.
- Verbesserte Lager: Geschlossene, korrosionsbeständige Lager für den intensiven Gebrauch.
- Nicht für Personen geeignet: Darf ausschließlich für den Transport von Gütern verwendet werden.
- Nicht ATEX-zertifiziert: Nicht verwendbar in explosionsgefährdeten Bereichen.
Anwendungen
- Wofür verwendet man einen Handhebelzug?
- Einen Handhebelzug verwendet man zum Heben, Ziehen und Verzurren von Gütern in Werkstätten, auf Baustellen und in der Industrie.
- Warum Überlastsicherung?
- Eine Überlastsicherung verhindert, dass der Hebelzug überlastet wird, wodurch Schäden am Gerät und gefährliche Situationen für den Anwender vermieden werden.
Besonderheiten
- Wie funktioniert der Freilaufmodus?
- Den Freilaufmodus aktiviert man, indem man das Handrad herauszieht, wodurch die Kette schnell auf die gewünschte Länge gebracht werden kann.
- Ist die Überlastsicherung enthalten?
- Ja, dieser Handhebelzug ist serienmäßig mit einer Rutschkupplung als Überlastsicherung ausgestattet.
- Wie wartungsfreundlich ist der Hebelzug?
- Bremse und Getriebe sind leicht zugänglich, was die Wartung erheblich vereinfacht.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Geschmiedete Stahlhaken, verzinkte Lastkette gemäß EN 818-7-T.
- Oberfläche:
- Robustes, korrosionsbeständiges Gehäuse mit geschlossenen Zylinderrollenlagern.
- Sicherheit:
- Automatische Sicherheitsbremse mit doppelten Sperrklinken und Rutschkupplung gegen Überlastung.
- Normen:
- Entspricht Maschinenrichtlinie 2006/42/EG.
Technische Daten
Technische Daten
| Modell | WLL (Tonne) | Lastkette (Øxmm) | Kettenstränge | Testbelastung (kN) | Kraftaufwand bei Volllast (N) | Haspelweg für 1m Hub (m) | Gewicht (kg) | Zusatzgewicht (kg/m) |
|---|---|---|---|---|---|---|---|---|
| DRH 0,5 | 0,5 | 5 x 15 | 1 | 6,1 | 186 | 34 | 3,8 | 4 |
| DRH 1 | 1 | 6 x 18 | 1 | 12,3 | 270 | 42 | 6,2 | 1,7 |
| DRH 1,5 | 1,5 | 8 x 24 | 1 | 18,4 | 345 | 56 | 9,2 | 2,4 |
| DRH 2 | 2 | 8 x 24 | 1 | 24,5 | 460 | 73 | 9,8 | 2,4 |
| DRH 3 | 3 | 8 x 24 | 2 | 36,8 | 355 | 112 | 10,5 | 3,9 |
| DRH 5 | 5 | 10 x 30 | 2 | 61,1 | 462 | 164 | 21,7 | 5,5 |
| DRH 10 | 10 | 10 x 30 | 4 | 122,5 | 488 | 327 | 53,1 | 10,1 |
Abmessungen
0,25 - 2 Tonnen
3 - 5 Tonnen
10 Tonnen| WLL (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|
| 0,5 | 128 | 122 | 295 | 35 | 22 |
| 1 | 139 | 175 | 345 | 40 | 26 |
| 1,5 | 161 | 175 | 410 | 45 | 29 |
| 2 | 161 | 175 | 431 | 52 | 35 |
| 3 | 161 | 232 | 414 | 55 | 39 |
| 5 | 180 | 258 | 600 | 68 | 43 |
| 10 | 194 | 384 | 798 | 85 | 58 |
Eigenschaften
- Artikelnummer
- TKH_DELDR-OP-005.03
- Herstellercode
- DR.0.04400503.OP
- EAN-Nummer
- 8719482015120
- Gewicht
- 12.0
- Marke
- DELTA
