Green Pin G-4133 Schäkel gerade mit dreifache Sicherheit
- Dreifach-Sicherung verhindert unbeabsichtigtes Lösen des Bolzens für maximale Sicherheit.
- Hergestellt aus hochwertigem Stahl mit hoher Bruchlast und langer Lebensdauer.
- Feuerverzinkt für optimalen Korrosionsschutz, geeignet für Außen- und Feuchtbereiche.
- Einsetzbar bei extremen Temperaturen von -40°C bis +200°C und für schwere Hebeanwendungen.
- Entspricht der EN-Norm für Hebe- und Spannanwendungen.

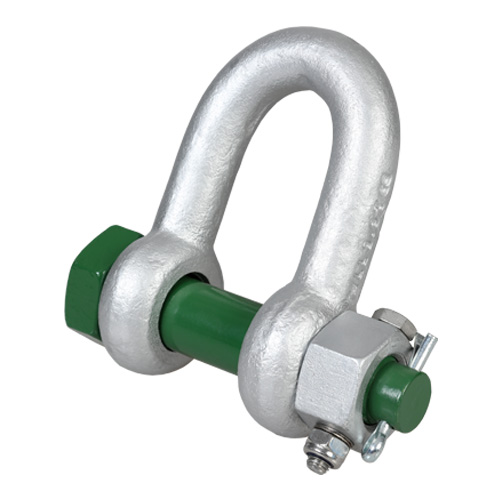

Green Pin G-4133 D-Schäkel mit dreifacher Sicherheit – Maximale Sicherheit beim Heben
Der Green Pin G-4133 D-Schäkel ist ein Standard-D-Schäkel mit Sicherheitsbolzen und fester Mutter. Dieser Schäkel besteht aus hochwertigem Stahl und verfügt über eine dreifache Sicherung. Dadurch ist er besonders geeignet für schwere Hebe- und Spannanwendungen. Dank der Feuerverzinkung ist der Green Pin G-4133 D-Schäkel langlebig und korrosionsbeständig.
Vorteile und Nachteile
- Dreifache Sicherheit: Optimaler Schutz vor unbeabsichtigtem Lösen.
- Starkes Material: Hohe Bruchlast und lange Lebensdauer.
- Korrosionsbeständig: Geeignet für den Außeneinsatz und feuchte Umgebungen.
- Gewicht: Aufgrund des robusten Designs ist der Schäkel relativ schwer.
- Montagezeit: Die zusätzliche Sicherung benötigt etwas mehr Zeit bei Montage und Demontage.
Anwendungen
- Wofür verwendet man einen D-Schäkel mit dreifacher Sicherheit?
- Sie verwenden diesen D-Schäkel für das sichere Verbinden von Hebezeugen, Ketten, Seilen und Hebebändern, insbesondere bei schweren Lasten und anspruchsvollen Bedingungen.
- Warum eine dreifache Sicherheit?
- Eine dreifache Sicherung bietet maximale Sicherheit gegen unbeabsichtigtes Lösen des Bolzens. Dies ist bei Hebeanwendungen, bei denen Sicherheit an erster Stelle steht, unerlässlich.
Besonderheiten
- Wie funktioniert die feste Mutter?
- Die feste Mutter verhindert, dass sich der Bolzen unbeabsichtigt löst, selbst bei starken Vibrationen oder langanhaltender Belastung.
- Ist der Schäkel komplett mit Bolzen und Mutter?
- Ja, der Schäkel wird inklusive Sicherheitsbolzen und fester Mutter geliefert.
- Ist der Schäkel für den Einsatz bei niedrigen Temperaturen geeignet?
- Ja, der Schäkel ist einsetzbar von -40°C bis +200°C.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Bügel und Bolzen aus hochwertigem, gehärtetem und angelassenem Stahl, Klasse 6.
- Oberfläche:
- Warm verzinkt für optimalen Rostschutz.
- Sicherheit:
- Mindestbruchlast beträgt das 6-fache der zulässigen Arbeitslast.
- Normen:
- Entspricht EN 13889, ASME B30.26 und US Fed. Spec RR-C-271 Typ IVB Klasse 3.
Technische Daten
Technische Daten
| Abmessungen | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Herstellercode | Tragfähigkeit (Tonnen) | Drehmoment (Nm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | I (mm) | K (mm) | L (mm) | M (mm) |
| DSL_MB-GP_F-0650 | GPGHMB22FN | 6,5 | 20 | 1,66 | 22 | 25 | 52 | 22 | 36 | 73 | 134 | 130 | 22 | M8 | 50 |
| DSL_MB-GP_F-0850 | GPGHMB25FN | 8,5 | 20 | 2,46 | 25 | 28 | 59 | 25 | 43 | 85 | 154 | 150 | 25 | M8 | 55 |
| DSL_MB-GP_F-0950 | GPGHMB28FN | 9,5 | 39 | 3,4 | 28 | 32 | 67 | 28 | 47 | 90 | 168 | 166 | 27 | M10 | 60 |
| DSL_MB-GP_F-1200 | GPGHMB32FN | 12 | 39 | 4,51 | 32 | 35 | 73 | 32 | 51 | 94 | 180 | 184 | 30 | M10 | 65 |
| DSL_MB-GP_F-1350 | GPGHMB35FN | 13,5 | 39 | 6,1 | 35 | 38 | 79 | 35 | 57 | 115 | 209 | 197 | 33 | M10 | 70 |
| DSL_MB-GP_F-1700 | GPGHMB38FN | 17 | 20 | 7,63 | 38 | 42 | 88 | 38 | 60 | 127 | 230 | 202 | 19 | M8 | 75 |
| DSL_MB-GP_F-0850 | GPGHMB45FN | 25 | 20 | 13,3 | 45 | 50 | 104 | 45 | 74 | 149 | 271 | 243 | 23 | M8 | 90 |
| DSL_MB-GP_F-3500 | GPGHMB50FN | 35 | 39 | 18,5 | 50 | 57 | 112 | 50 | 83 | 171 | 306 | 269 | 26 | M10 | 100 |
| DSL_MB-GP_F-4250 | GPGHMB57FN | 42,5 | 68 | 25,9 | 57 | 65 | 132 | 57 | 95 | 190 | 346 | 301 | 29 | M12 | 110 |
| DSL_MB-GP_F-5500 | GPGHMB65FN | 55 | 68 | 35,3 | 65 | 70 | 145 | 65 | 105 | 203 | 376 | 329 | 32 | M12 | 120 |
| DSL_MB-GP_F-8500 | GPGHMB75FN | 85 | 68 | 53 | 75 | 83 | 167 | 75 | 127 | 229 | 429 | 381 | 39 | M12 | 140 |
Eigenschaften
- Artikelnummer
- DSL_MB-GP_F-0650
- EAN-Nummer
- DSL_MB-GP_F-0650
- Gewicht
- 1.66
- Marke
- Green Pin
