Green Pin G-4151 Schäkel gerade mit Schraubbolzen
- Hergestellt aus gehärtetem Stahl mit Warmverzinkung für optimale Langlebigkeit und Rostschutz.
- Sechsfache Sicherheitsfaktor garantiert Zuverlässigkeit bei schweren Hebearbeiten.
- Bolzen mit Mutter ermöglicht schnelle Montage und Demontage ohne Werkzeug.
- Sicherer Betrieb im Temperaturbereich von -40°C bis +200°C.
- Entspricht der EN-Norm für Hebeanwendungen.

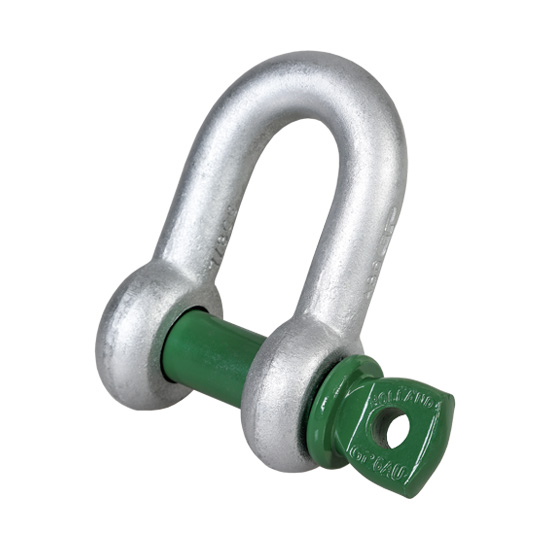

Green Pin G-4151 D-Schäkel mit Schraubbolzen – Starke, sichere Verbindung für Hebeanwendungen
EINFÜHRUNG
Der Green Pin G-4151 D-Schäkel mit Schraubbolzen ist der Standard für Heben und Verankern. Dieser D-Schäkel besteht aus hochwertigem, gehärtetem Stahl und verfügt über eine Warmverzinkung. Dank des hohen Sicherheitsfaktors und der breiten Anwendbarkeit ist dies eine zuverlässige Wahl für Profis. Der Green Pin G-4151 entspricht internationalen Normen und bietet maximale Sicherheit in jeder Situation.
Vor- und Nachteile
- Hohe Sicherheit: Der sechsfachen Sicherheitsfaktor bietet Sicherheit bei schweren Hebearbeiten.
- Schnelle Montage: Der Schraubbolzen ermöglicht eine schnelle (De-)Montage ohne Werkzeug.
- Langlebige Beschichtung: Die Warmverzinkung schützt dauerhaft vor Rost und Verschleiß.
- Nicht verplombt: Weniger geeignet für permanente Verbindungen, da sich der Schraubbolzen manuell öffnen lässt.
- Regelmäßige Inspektion erforderlich: Durch die manuelle Verschließung ist eine periodische Kontrolle für optimale Sicherheit empfohlen.
Anwendungen
- Wofür verwendet man einen D-Schäkel mit Schraubbolzen?
- Einen D-Schäkel mit Schraubbolzen verwendet man für die sichere Verbindung von Hebeketten, Seilen, Schlingen oder Ankerleinen an Lasten.
- Warum einen Schraubbolzen?
- Ein Schraubbolzen (auch als Schraubstift bezeichnet) sorgt für schnelle Montage und Demontage ohne Werkzeug. Ideal bei regelmäßigem Lösen.
Besonderheiten
- Wie funktioniert der Schraubbolzen?
- Der Schraubbolzen wird manuell in den Schäkel geschraubt und fest angezogen. So bleibt die Verbindung unter Belastung sicher.
- Ist der Schraubbolzen enthalten?
- Ja, der Schraubbolzen wird standardmäßig beim Green Pin G-4151 D-Schäkel mitgeliefert.
- Welcher Temperaturbereich?
- Der Schäkel funktioniert sicher zwischen -40°C und +200°C.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Bügel und Bolzen aus hochwertigem, gehärtetem Stahl (Grade 6), vergütet und abgeschreckt.
- Oberfläche:
- Warm verzinkt für optimalen Korrosionsschutz.
- Sicherheit:
- Minimale Bruchlast ist das 6-fache der Arbeitslastgrenze (MBL = 6x WLL).
- Normen:
- Entspricht EN13889 und US Fed. Spec. RR-C-271, ab 2 Tonnen ASME B30.26.
Technische Daten
Technische Daten
| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Herstellercode | Tragfähigkeit (Tonnen) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) |
| DSL_BB-GP-0033 | GPGDBB05 | 0,33 | 0,02 | 5 | 6 | 12 | 5 | 9,5 | 19 | 33 | 29,5 |
| DSL_BB-GP-0050 | GPGDBB06 | 0,5 | 0,05 | 7 | 8 | 16 | 7 | 12 | 22,5 | 41,5 | 38 |
| DSL_BB-GP-0075 | GPGDBB08 | 0,75 | 0,09 | 9 | 10 | 20 | 9 | 13,5 | 27 | 51 | 46,5 |
| DSL_BB-GP-0100 | GPGDBB10 | 1 | 0,14 | 10 | 11 | 23 | 10 | 17 | 32 | 59 | 54 |
| DSL_BB-GP-0150 | GPGDBB11 | 1,5 | 0,19 | 11 | 13 | 25 | 11 | 19 | 37 | 67 | 59,5 |
| DSL_BB-GP-0200 | GPGDBB13 | 2 | 0,32 | 13,5 | 16 | 34 | 13 | 22 | 43 | 82 | 73 |
| DSL_BB-GP-0325 | GPGDBB16 | 3,25 | 0,54 | 16 | 19 | 40 | 16 | 27 | 51 | 97 | 89 |
| DSL_BB-GP-0475 | GPGDBB19 | 4,75 | 0,87 | 19 | 22 | 46 | 19 | 31 | 59 | 112 | 103 |
| DSL_BB-GP-0650 | GPGDBB22 | 6,5 | 1,34 | 22 | 25 | 52 | 22 | 36 | 73 | 134 | 119 |
| DSL_BB-GP-0850 | GPGDBB25 | 8,5 | 2,08 | 25 | 28 | 59 | 25 | 43 | 85 | 154 | 137 |
| DSL_BB-GP-0950 | GPGDBB28 | 9,5 | 2,77 | 28 | 32 | 67 | 28 | 47 | 90 | 168 | 153 |
| DSL_BB-GP-1200 | GPGDBB32 | 12 | 3,72 | 32 | 35 | 73 | 32 | 51 | 94 | 180 | 170 |
| DSL_BB-GP-1350 | GPGDBB35 | 13,5 | 5,44 | 35 | 38 | 79 | 35 | 57 | 115 | 209 | 186 |
| DSL_BB-GP-1700 | GPGDBB38 | 17 | 6,85 | 38 | 42 | 88 | 38 | 60 | 127 | 230 | 203 |
| DSL_BB-GP-2500 | GPGDBB45 | 25 | 11,5 | 45 | 50 | 104 | 45 | 74 | 149 | 271 | 243 |
| DSL_BB-GP-3500 | GPGDBB50 | 35 | 16,9 | 50 | 57 | 112 | 50 | 83 | 171 | 306 | 272 |
| DSL_BB-GP-4250 | GPGDBB57 | 42,5 | 24,6 | 57 | 65 | 132 | 57 | 95 | 190 | 346 | 310 |
| DSL_BB-GP-5500 | GPGDBB65 | 55 | 32,7 | 65 | 70 | 145 | 65 | 105 | 203 | 376 | 344 |
Eigenschaften
- Artikelnummer
- DSL_BB-GP-0050
- EAN-Nummer
- DSL_BB-GP-0050
- Gewicht
- 0.05
- Marke
- Green Pin
