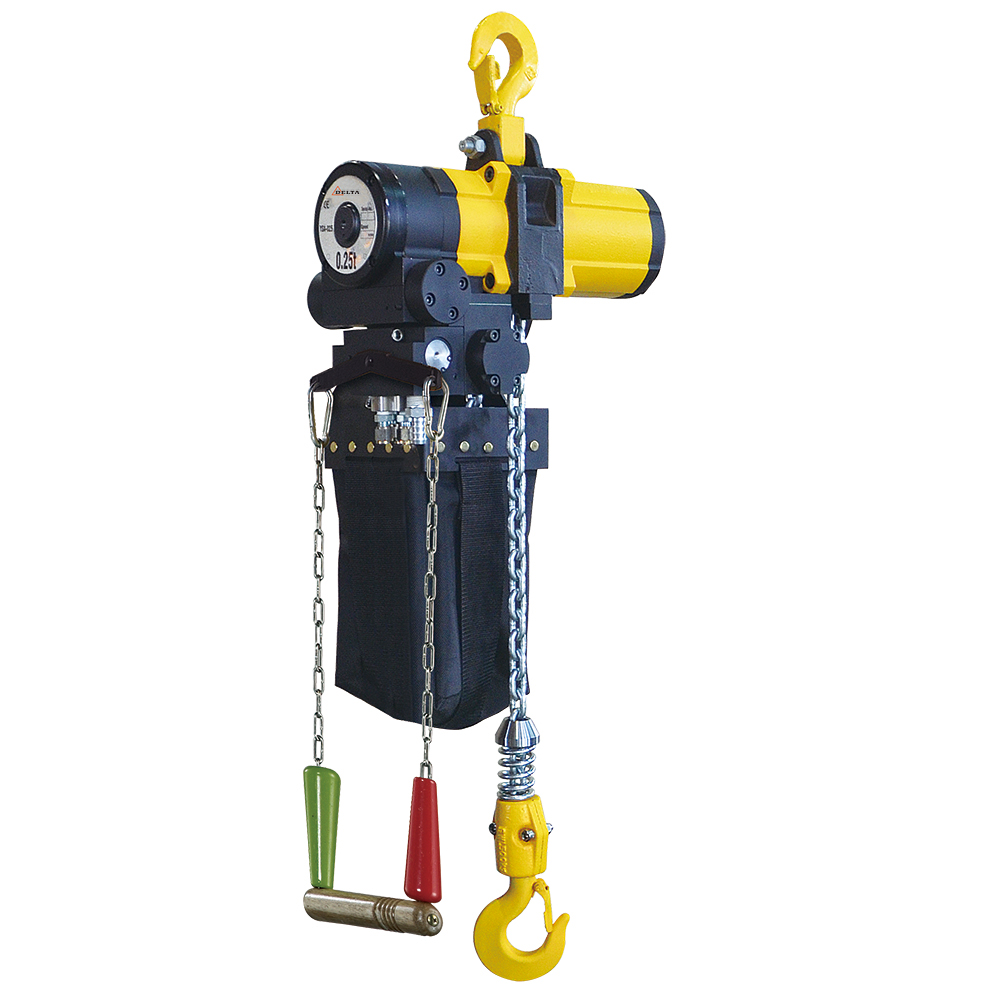

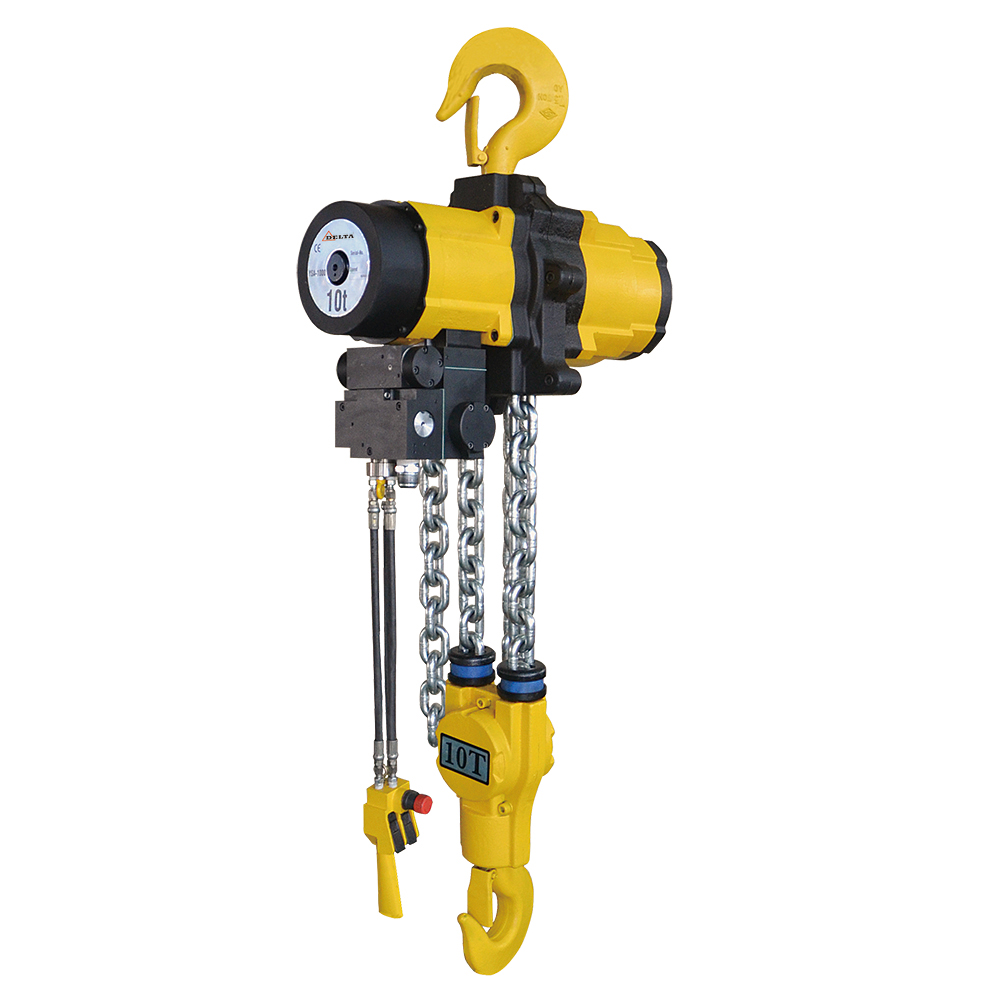

Delta Pneumatischer Kettenzug – Kraftvolles Heben mit Präzision und Sicherheit

Der Delta Pneumatischer Kettenzug ist ein robuster Kettenzug für professionelle Hebeaufgaben in anspruchsvollen industriellen Umgebungen. Der pneumatische Antrieb sorgt für konstante Leistung, selbst unter hoher Belastung. Dank des stoß- und korrosionsbeständigen Gehäuses ist dieser Kettenzug für intensiven und dauerhaften Einsatz geeignet. Mit einem breiten Kapazitätsbereich bis zu 20 Tonnen bietet der Delta Kettenzug maximale Zuverlässigkeit und Sicherheit beim Heben von Gütern.

Vorteile und Nachteile

Niedrige Bauhöhe: Geeignet für enge Räume und einfach auf I- und H-Trägern zu montieren.
Maximaler Wirkungsgrad: Flügelzellenmotor liefert optimale Leistung bei geringem Luftverbrauch.
Individuelle Bedienung: Variable Geschwindigkeitsregelung und Auswahlmöglichkeit für Bedientyp.

Kein Lufttrockner enthalten: Für einen optimalen Betrieb ist ein separater Lufttrockner erforderlich.
Nicht für Personen geeignet: Ausschließlich zum Heben von Gütern, nicht für den Personentransport bestimmt.

Anwendungen

Wofür verwendet man einen pneumatischen Kettenzug?: Zum sicheren und schnellen Heben und Bewegen schwerer Lasten in Fabriken, Werkstätten und explosionsgefährdeten Bereichen.
Warum eine variable Geschwindigkeitsregelung?: Damit kann der Bediener die Hubgeschwindigkeit präzise an die Last anpassen, wodurch effizient und beschädigungsfrei gearbeitet wird.

Besonderheiten

Wie funktioniert der Überlastschutz?: Der Überlastschutz unterbricht automatisch die Luftzufuhr und aktiviert die Bremse bei Überschreiten der maximalen Belastung.
Ist ein Lufttrockner enthalten?: Nein, der Lufttrockner und das Zubehör sind nicht standardmäßig im Lieferumfang enthalten.
Kann ich eine Drucktastensteuerung erhalten?: Ja, neben der Kettenzugbedienung ist eine Drucktastensteuerung auf Anfrage lieferbar.
Welche Zertifikate werden mitgeliefert?: Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.

Wichtige technische Daten

Material:: Verzinkte RUD® Lastkette gemäß EN 818-7-DAT/DT.
Ausführung:: Stoß- und korrosionsbeständiges Stahlgehäuse mit geräuschdämpfendem Getriebegehäuse.
Sicherheit:: Überlastschutz, Sicherheitsbremse, Endschalter und Kippsicherung.
Normen:: Entspricht der Maschinenrichtlinie 2006/42/EG, IP54 Schutz, geeignet für ATEX Zone 2.

Alle technische Daten anzeigen

Technische Daten

Modell	Tragfähigkeit (Tonne)	Hubgeschwindigkeit (m/min)	Leistung (kW)	Lastkette (Øxmm)	Kettenstränge	Gewicht (kg)	Zusatzgewicht (kg)
CD.0.PH.0025	0,25	18	1,5	6,3 x 19	1	32	0,9
CD.0.PH.0050	0,5	11	1,5	6,3 x 19	1	36	0,9
CD.0.PH.0100	1	7,6	2	7,1 x 20,2	1	51	1,1
CD.0.PH.0200	2	3,8	2	7,1 x 20,2	2	60	2,2
CD.0.PH.0320	3,2	4,8	3,5	13 x 36	1	108	3,7
CD.0.PH.0630	6,3	2,4	3,5	13 x 36	2	138	7,4
CD.0.PH.1000	10	1,6	3,5	16 x 45	2	186	10,4
CD.0.PH.1600	16	1	3,5	16 x 45	3	327	15,6
CD.0.PH.2000	20	0,8	3,5	16 x 45	4	383	20,8

Diese Daten gelten bei einem Betriebsdruck von 6 bar.

Abmessungen

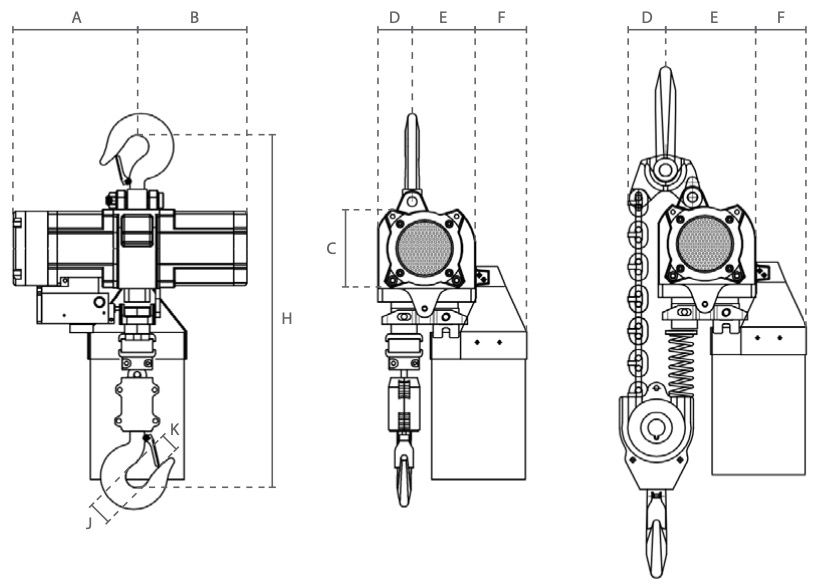

Technische Zeichnung

Tragfähigkeit (Tonne)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	H (mm)	J (mm)	K (mm)
0,25	197	174	110	70	70	104	535	40	32
0,5	228	174	110	70	70	104	535	40	32
1	255	205	132	65	95	91	540	40	32
2	255	205	132	73	87	159	760	46	40
3,2	313	246	166	77	142	115	814	52	47
6,3	313	246	166	77	142	115	1022	62	52
10	308	308	238	170	156	-	1100	75	69
16	374	372	238	166	160	-	1350	120	109
20	374	372	238	166	160	-	1400	120	109

Eigenschaften

Artikelnummer: TKL_DCD-0025.03
Herstellercode: CD.0.PH.0025.03
EAN-Nummer: 8719482075285
Gewicht: 34.61
Marke: DELTA
