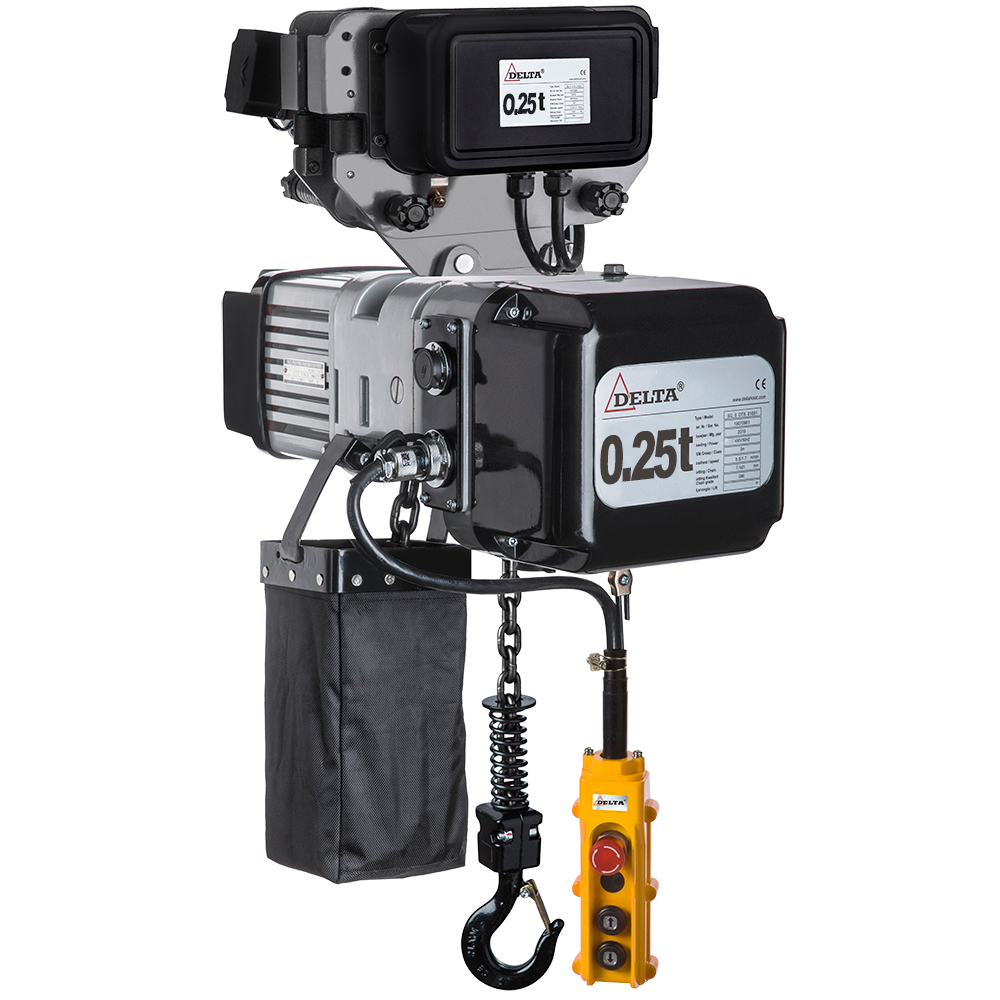

Delta DTD Elektrokettenzug 400V, mit Elektrolaufkatze

  • Robuste Kettenzug geeignet für den intensiven industriellen Einsatz mit verschiedenen Hebekapazitäten und Geschwindigkeiten.
  • Elektrischer Fahrwagen sorgt für eine reibungslose, sichere horizontale und vertikale Bewegung schwerer Lasten.
  • Kompaktes Design mit hochwertigen Materialien für eine lange Lebensdauer und einfache Installation in begrenzten Räumen.
  • Ausgestattet mit Rutschkupplung als Überlastsicherung zum Schutz des Antriebs vor Überlastung.
  • Entspricht der EN-Norm für elektrische Kettenzüge und Hebeanlagen.
  • Marke
  • Tragfähigkeit
  • Hubgeschwindigkeit
  • Hubhöhe
  • Zertifikat

Diese Kombination existiert nicht.

€ 1.433,05 € 1.592,28
zzgl. MwSt.
€ 1.705,33 inkl. MwSt.
Nur für kurze Zeit: 10% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: TKE_DTD-0025.0.1.03


Produktinformationen Technische Daten

Delta DTD Elektrischer Kettenzug 400V – Mit elektrischem Fahrwerk für professionelles Heben

Der Delta DTD Elektrischer Kettenzug 400V ist ein leistungsstarker Kettenzug, konzipiert für den intensiven industriellen Einsatz. Dieser Kettenzug ist mit einem elektrischen Fahrwerk ausgestattet, sodass schwere Lasten einfach und sicher bewegt werden können. Dank der robusten Konstruktion und intelligenter Funktionen ist der Delta DTD ideal für Produktion, Werkstätten und Lagerhallen. Mit verschiedenen Tragfähigkeiten und Hubgeschwindigkeiten bietet dieses Gerät maximale Flexibilität für jede Hebeaufgabe.

Vorteile und Nachteile

  • Kompaktes Design: Weniger Platzbedarf, einfach zu installieren.
  • Sanfte Bedienung: Elektrisches Fahrwerk und 24V-Steuerung für sicheres Arbeiten.
  • Lange Lebensdauer: Hochwertige Materialien und erstklassige Verarbeitung.
  • Stromversorgung: 400V-Anschluss erforderlich, nicht für jeden Standort geeignet.
  • Gewicht: Das Gerät ist relativ schwer, was die Montage teilweise erschwert.

Anwendungen

Wofür verwendet man einen elektrischen Kettenzug?
Zum vertikalen und horizontalen Transport von schweren Lasten in Fabriken, Werkstätten und Lagerhallen.
Warum ein elektrisches Fahrwerk?
Das elektrische Fahrwerk ermöglicht es, Lasten sanft und mühelos über Träger zu bewegen, was ergonomisches und effizientes Arbeiten gewährleistet.

Besonderheiten

Wie funktioniert der Überlastschutz?
Die Rutschkupplung verhindert Überlastung, indem sie bei zu hoher Last den Antrieb trennt.
Ist eine Plug&Play-Fernbedienung enthalten?
Nicht standardmäßig, aber optional für zusätzlichen Bedienkomfort lieferbar.
Wie viele Hubgeschwindigkeiten sind möglich?
Abhängig vom Modell: Doppel-Hubgeschwindigkeit (zum Beispiel 8/2 m/min) für Präzisionsarbeit und Geschwindigkeit.
Welche Zertifikate werden mitgeliefert?
Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.

Wichtige technische Daten

Material:
Hochwertiger Stahl für Kette und Gehäuse.
Oberfläche:
Premium IP 55-Schutz gegen Staub und Spritzwasser.
Sicherheit:

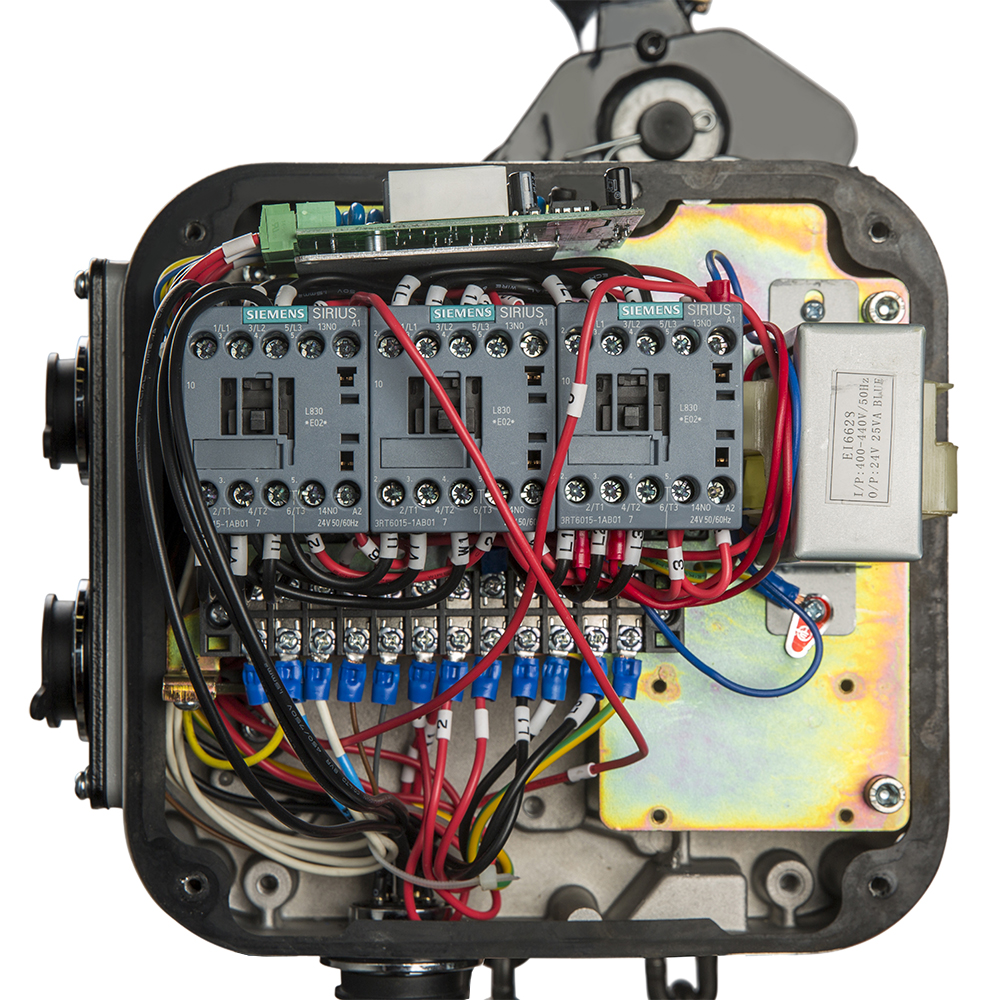

Ausgestattet mit Rutschkupplung, Mikroschaltern für Endpositionen und 24V Steuerstrom.
Normen:
Klassifizierung M5/2m (40%) oder M4/1Am (30%) Einschaltdauer je nach Ausführung.
Alle technische Daten anzeigen

Technische Daten

Technische Daten

Elektrokettenzug

Modell Tragfähigkeit (Tonne) Hubgeschwindigkeit (m/min) Lastkette (Ø x mm) Kettenstränge Leistung (kW) Gewicht (kg) Zusatzgewicht (kg/m)
DTD 0,25-1 0,25 7 5 x 15 1 0,45 42 0,7
DTD 0,25-2 0,25 7 / 2,3 5 x 15 1 0,45 / 0,15 50 0,7
DTD 0,5-1 0,5 7,6 6.3 x 19 1 0,9 43 0,9
DTD 0,5-2 0,5 7,6 / 2,5 6.3 x 19 1 0,9 / 0,3 51 0,9
DTD 1-1 1 5 8 x 24 1 1,1 45 1,5
DTD 1-2 1 5 / 1,7 8 x 24 1 1,1 / 0,37 57 1,5
DTD 2.2-1 2 2,5 8 x 24 2 1,1 51 3
DTD 2.2-2 2 2,5 / 0,85 8 x 24 2 1,1 / 0,37 64 3
DTD 2.1-1 2 5,3 10 x 30,2 1 3 94 2,2
DTD 2.1-2 2 5,3 / 1,8 10 x 30,2 1 3 / 1 116 2,2
DTD 3-1 3 6 11,2 x 34 1 3 94 2,7
DTD 3-2 3 6 / 2 11,2 x 34 1 3 / 1 116 2,7
DTD 5-1 5 3 11,2 x 34 2 3 108 5,4
DTD 5-2 5 3 / 1 11,2 x 34 2 3 / 1 130 5,4
DTD 7,5-1 7,5 2 11,2 x 34 3 3 159 8,1
DTD 7,5-2 7,5 2 / 0,6 11,2 x 34 3 3 / 1 184 8,1
DTD 10-1 10 3 11,2 x 34 4 2x3 219 10,8
DTD 10-2 10 3 / 1 11,2 x 34 4 2x3 / 1 263 10,8

Elektrolaufkatze

Modell Tragfähigkeit (Tonne) Fahrgeschwindigkeit (m/min) Leistung (kW) Trägerbreite (mm) Min. Bauhöhe H (mm) Gewicht (kg) Gesamtgewicht (kg)
DTD 0,25-1 0,25 1,3 0,2 74-300 480 24 66
DTD 0,25-2 0,25 20 / 6,7 0,2 / 0,7 74-300 480 31 81
DTD 0,5-1 0,5 13,5 0,2 74-300 480 26 69
DTD 0,5-2 0,5 20 / 6,7 0,2 / 0,7 74-300 480 33 84
DTD 1-1 1 13,5 0,2 74-300 510 26 71
DTD 1-2 1 20 / 6,7 0,2 / 0,7 74-300 510 33 90
DTD 2.2-1 2 13,5 0,4 74-300 695 36 87
DTD 2.2-2 2 20 / 6,7 0,4 / 0,13 74-300 695 40 104
DTD 2.1-1 2 13,5 0,4 88-300 665 52 146
DTD 2.1-2 2 20 / 6,7 0,4 / 0,13 88-300 665 56 172
DTD 3-1 3 13,5 0,4 88-300 665 52 146
DTD 3-2 3 18 / 6 0,4 / 0,13 88-300 665 56 172
DTD 5-1 5 13,5 0,75 88-300 885 68 176
DTD 5-2 5 18 / 6 0,75 / 0,25 88-300 885 76 206
DTD 7,5-1 7,5 11 0,75 150-220 1035 72 231
DTD 10-1 10 11 0,75 150-220 1100 122 341

Abmessungen

Technische Zeichnung 0,25 Tonnen bis 7,5 Tonnen

0,25 - 7,5 Tonnen

Technische Zeichnung 10 Tonnen

10 Tonnen

Technische Zeichnung Laufkatze

Laufkatze

Elektrokettenzug

Modell A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) H (mm) J (mm) K (mm)
DTD 0,25-1 282 307 214 80 142 102 460 40 25
DTD 0,25-2 307 307 214 80 142 102 460 40 25
DTD 0,5-1 302 307 214 80 142 102 470 40 25
DTD 0,5-2 334 307 214 80 142 102 470 40 25
DTD 1-1 302 307 214 80 142 102 520 45 31
DTD 1-2 354 307 214 80 142 102 520 45 31
DTD 2.2-1 302 307 214 80 185 59 760 53 38
DTD 2.2-2 354 307 214 80 185 59 760 53 38
DTD 2.1-1 358 336 260 80 185 165 695 53 38
DTD 2.1-2 481 336 260 80 185 165 695 53 38
DTD 3-1 358 336 260 80 185 165 695 53 38
DTD 3-2 481 336 260 80 185 165 695 53 38
DTD 5-1 358 336 260 80 240 110 910 75 52
DTD 5-2 481 336 260 80 240 110 910 75 52
DTD 7,5-1 358 336 260 80 240 110 910 75 55
DTD 7,5-2 481 336 260 80 240 110 910 75 55
DTD 10-1 358 336 260 - 370 950 1300 80 60
DTD 10-2 481 336 260 - 370 950 1300 80 60

Eigenschaften

Artikelnummer
TKE_DTD-0025.0.1.03
Herstellercode
SG.0.DTD.00251.03
EAN-Nummer
8719482005336
Gewicht
74.65
Marke
DELTA
