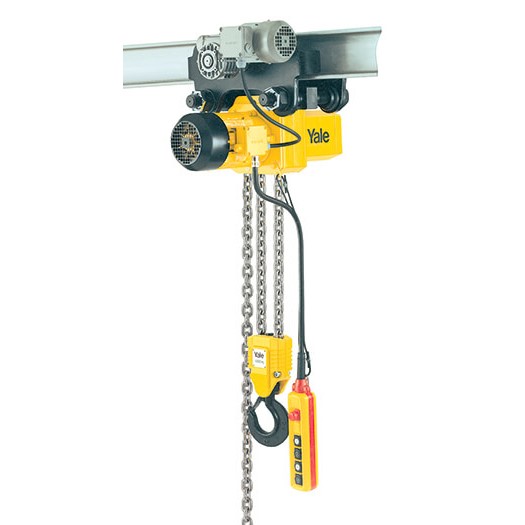

Yale CPE Elektrokettenzug 400V, mit Elektrolaufkatze

  • Kraftvoller und sicherer elektrischer Kettenzug mit integrierter elektrischer Laufkatze für einfaches Heben und Bewegen schwerer Lasten.
  • Robuste Konstruktion mit Not-Aus, Endschaltern und Überlastsicherung für maximale Sicherheit im täglichen Einsatz.
  • Wartungsfreundliches Design mit Schmierstellen und Inspektionsmöglichkeiten für eine verlängerte Lebensdauer und Zuverlässigkeit.
  • Elektrischer Anschluss erfordert Fachkenntnisse; geeignet für 3-Phasen 400V mit einem 4-adrigen Kabel und korrekter Montage.
  • Erfüllt die strengen europäischen Sicherheitsnormen EN 14492-2.
  • Marke
  • Tragfähigkeit
  • Hubgeschwindigkeit
  • Hubhöhe
  • Zertifikat

Diese Kombination existiert nicht.

€ 6.739,20 € 7.488,00
zzgl. MwSt.
€ 8.019,65 inkl. MwSt.
Nur für kurze Zeit: 10% Rabatt Gültig bis
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: ET_YCPEL-016.080020.03


Produktinformationen Technische Daten

Yale CPE Elektrischer Kettenzug 400V – Mit elektrischem Fahrwerk für industrielle Hebearbeiten

Der Yale CPE elektrische Kettenzug 400V mit elektrischem Fahrwerk ist die Lösung für sicheres und effizientes Heben in industriellen Umgebungen. Dieser Kettenzug zeichnet sich durch seine starke Leistung, zuverlässigen elektrischen Anschluss und ein hohes Maß an Sicherheit aus. Dank der robusten Konstruktion und der durchdachten Bedienung ist er besonders für den täglichen Einsatz geeignet. Der Yale CPE wurde speziell für den langfristigen Gebrauch entwickelt und erfüllt strenge europäische Normen.

Vor- und Nachteile

  • Sicherheit: Not-Aus, Endschalter und Überlastschutz schützen Anwender und Maschine.
  • Wartungsfreundlichkeit: Schmierstellen und Inspektionsmöglichkeiten für eine längere Lebensdauer.
  • Bedienkomfort: Elektrisches Fahrwerk sorgt für mühelose Handhabung.
  • Nur für fachgerechte Installation: Elektrischer Anschluss erfordert Spezialkenntnisse.
  • Regelmäßige Wartung erforderlich: Periodische Inspektion und Schmierung sind für einen optimalen Betrieb notwendig.

Anwendungen

Wofür verwendet man einen elektrischen Kettenzug mit Fahrwerk?
Für das vertikale Heben und horizontale Bewegen von schweren Lasten in Werkstätten, Fabriken und Lagerhallen.
Warum ein elektrisches Fahrwerk?
Ein elektrisches Fahrwerk ermöglicht eine präzise Positionierung und mühelosen Transport von Lasten auf einer Laufbahn, ohne körperliche Anstrengung.

Besonderheiten

Wie funktioniert der elektrische Anschluss?
Der Netzanschluss (3-Phasen, 400V) erfordert ein 4-adriges Kabel und einen korrekten Anschluss an die Klemmenleiste; dies darf nur von qualifizierten Monteuren durchgeführt werden.
Ist das elektrische Fahrwerk inklusive?
Ja, diese Ausführung ist standardmäßig mit einem elektrischen Fahrwerk zur horizontalen Bewegung ausgestattet.
Muss ich die Drehrichtung des Motors überprüfen?
Ja, nach dem Anschluss immer die Drehrichtung testen und gegebenenfalls zwei Phasen vertauschen, falls die Drehrichtung nicht stimmt.
Welche Zertifikate werden mitgeliefert?
Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.

Wichtige technische Daten

Material:
Kohlenstoffgehärtete Lastketten, robuste Metallgehäuse.
Oberfläche:
Industrielle Lackschicht, korrosionsbeständig.
Sicherheit:
Ausgestattet mit Not-Aus, Endlagenschaltern und Überlastschutz.
Normen:
Entspricht EN 60204-1, EN 60204-32 und FEM 9.511.
Alle technische Daten anzeigen

Technische Daten

Die Elektrokettenzüge der Baureihe CPEF sind Qualitätserzeugnisse für den professionellen Einsatz. Sie überzeugen durch hohe Leistungsdichte und lange Lebensdauer. Durch die klare Aufteilung der Bauelemente (3-Komponentenaufbau) ist eine einfache und kostengünstige Wartung gewährleistet.

  • Lastkettenrad aus hochwertigem Einsatzstahl ist perfekt auf die Lastkette abgestimmt und garantiert einen ruhigen und exakten Lauf der Lastkette
  • 42 V Schützsteuerung
  • 2 Jahre Garantie (Verschleißteile ausgenommen) sowie ein auf Lebensdauer geschmiertes Getriebe
  • Einschaltdauer 40% ED bei einer Geschwindigkei
  • Standard Betriebsspannung: Eurospannung 400 Volt, 3Phasen, 50Hz
  • Motor in Schutzart IP55, Isolationsklasse F, gegen Eindringen von Staub und Spritzwasser
  • Gekapselter Steuerschalter in Schutzart IP65, gegen das Eindringen von Staub und Spritzwasser

YC technische Zeichnung

Modell WLL (Tonne) Hubgeschwindigkeit (m/min) Leistung (kW) Einschaltdauer FEM/ISO Kettenabmessungen (mm) Anzal der Stränge A (mm) A1-A2 (mm) B(mm) C (mm) D (mm) E (mm) F1-F2 (mm) G (mm) G1-G2 (mm) H1-H2 (mm) K1-K2 (mm) M (mm) N (mm) Q1-Q2 (mm) Gewicht (kg)
CPEF 16-8 1.6 8 / 2 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 20-8 2 8 / 2 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 25-5 2.5 5 / 1.25 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 30-5 3 5 / 1.25 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 32-4 3.2 4 / 1 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 40-4 4 4 / 1 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 50-2 5 2.5 / 0.6 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 75-1.6 7.5 1.6 / 0.4 2.8 / 0.58 40% / 20% 1Am / M4 11 x 31 3 950 479-530 60 52 40 - 160-184 220 293-345 110-307 92-62 138 136 280-382 226

Elektrolaufkatze

Model WLL (ton) Rijsnelheid (m/min) Vermogen (kW) Balkbreedte (mm) Max. balkdikte (mm) Min. radius (mm)
VTEF-A 16 1.6 - 5 11 / 2.8 0.3 / 0.09 98 - 180 27 2
VTEF-B 16 1.6 - 5 11 / 2.8 0.3 / 0.09 180 - 300 27 1.8
VTEF-A 75 7.5 - 10 5 / 1.25 0.55 / 0.12 125 - 310 40 1.8
Modell WLL (Tonne) Hubgeschwindigkeit (m/min) Leistung (kW) Einschaltdauer FEM/ISO Kettenabmessungen (mm) Anzal der Stränge A (mm) A1-A2 (mm) B(mm) C (mm) D (mm) E (mm) F1-F2 (mm) G (mm) G1-G2 (mm) H1-H2 (mm) K1-K2 (mm) M (mm) N (mm) Q1-Q2 (mm) Gewicht (kg)
CPEF 16-8 1.6 8 / 2 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 20-8 2 8 / 2 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 25-5 2.5 5 / 1.25 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 30-5 3 5 / 1.25 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 1 516 286-430 35 37 24 45 160-184 220 180-257 110-135 100-51 50 105 280-382 93
CPEF 32-4 3.2 4 / 1 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 40-4 4 4 / 1 2.8 / 0.7 25% / 15% 1Bm / M3 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 50-2 5 2.5 / 0.6 2.3 / 0.58 40% / 20% 1Am / M4 11 x 31 2 681 428-430 45 46 30 45 160-184 220 140-218 110-135 100-51 10 145 280-382 112
CPEF 75-1.6 7.5 1.6 / 0.4 2.8 / 0.58 40% / 20% 1Am / M4 11 x 31 3 950 479-530 60 52 40 - 160-184 220 293-345 110-307 92-62 138 136 280-382 226
Model WLL (ton) Rijsnelheid (m/min) Vermogen (kW) Balkbreedte (mm) Max. balkdikte (mm) Min. radius (mm)
VTEF-A 16 1.6 - 5 11 / 2.8 0.3 / 0.09 98 - 180 27 2
VTEF-B 16 1.6 - 5 11 / 2.8 0.3 / 0.09 180 - 300 27 1.8
VTEF-A 75 7.5 - 10 5 / 1.25 0.55 / 0.12 125 - 310 40 1.8

Eigenschaften

Artikelnummer
ET_YCPEL-016.080020.03
EAN-Nummer
ET_YCPEL-016.080020.03
Gewicht
171.0
Marke
Yale
