Handkettenzug Delta Yellow
- Ultraleichte Aluminiumkonstruktion mit einem Gewicht von nur 1,9 kg für Tragbarkeit und einfachen Transport.
- Wartungsfreundliches Design mit schnell zugänglicher Bremse und Getriebe für den intensiven Einsatz.
- Ergonomischer Griff mit Gummibeschichtung für komfortable und sichere Bedienung.
- Doppelte Aluminiumgehäuse schützt vor Staub und Spritzwasser und verlängert so die Lebensdauer.
- Entspricht der EN-Norm für Hebezeuge, geeignet für Lasten bis zu 1.500 kg.
Handkettenzug Delta Yellow – Ultraleichter Aluminium-Ratschenzug für professionelle Hebearbeiten
Der Handkettenzug Delta Yellow ist ein extrem leichter und kompakter Aluminium-Ratschenzug für Hebevorgänge bis 1.500 kg. Durch das wartungsfreundliche Design ist dieser Handkettenzug ideal für den intensiven Einsatz geeignet. Dank des ergonomischen Handgriffs mit Gummibeschichtung ist auch der längere Betrieb komfortabel. Das doppelte Gehäuse schützt vor Staub und Wasser, sodass Sie stets auf optimale Leistung vertrauen können.
Vorteile und Nachteile
- Extrem leicht: Einfache Transportierbarkeit, nur 1,9 kg bei der Ausführung für 0,25 – 0,5 Tonnen.
- Wartungsfreundlich: Bremse und Getriebe sind schnell und einfach zugänglich.
- Ergonomisches Design: Handgriff mit Gummibeschichtung für komfortable und sichere Bedienung.
- Nicht für Personen geeignet: Darf ausschließlich zum Heben von Gütern verwendet werden, nicht zum Heben von Personen.
- Nicht ATEX-zertifiziert: Nicht verwendbar in explosionsgefährdeten Bereichen.
Anwendungsgebiete
- Wofür verwendet man einen Aluminium-Handratschenzug?
- Mit dem Handkettenzug Delta Yellow heben und bewegen Sie Lasten sicher und präzise in Werkstätten, auf Baustellen oder in der Industrie.
- Warum ein doppeltes Aluminiumgehäuse?
- Das doppelte Aluminiumgehäuse macht den Ratschenzug extrem leicht, schützt vor Staub und Wasser und sorgt für eine lange Lebensdauer.
Besonderheiten
- Wie funktioniert die automatische Sicherheitsbremse?
- Die Bremse greift sofort bei Belastung ein, sodass die Last sicher gehalten und kontrolliert abgesenkt werden kann.
- Ist eine Tragetasche im Lieferumfang enthalten?
- Bei den Ausführungen mit 250 kg und 500 kg wird standardmäßig eine praktische Tragetasche mitgeliefert.
- Kann dieser Kettenzug im Außenbereich verwendet werden?
- Ja, das doppelte Gehäuse schützt vor Staub und Spritzwasser, jedoch wird eine dauerhafte Nutzung bei Regen nicht empfohlen.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiges Aluminiumgehäuse und geschmiedete Stahlhaken.
- Oberfläche:
- Verzinkte Lastkette gemäß EN 818-7-T, robust und verschleißfest.
- Sicherheit:
- Automatische Sicherheitsbremse mit Doppelscheiben und Sperrklinken, Überlastsicherung optional.
- Normen:
- Entspricht der Maschinenrichtlinie 2006/42/EG.
Technische Daten
| Modell | WLL (Tonne) | Lastkette (Øxmm) | Kettenstränge | Testbelastung (kN) | Kraftaufwand bei Volllast (N) | Haspelweg für 1m Hub (m) | Gewicht (kg) | Zusatzgewicht (kg/m) |
|---|---|---|---|---|---|---|---|---|
| DYH 0,5 | 0,5 | 6 x 18 | 1 | 6,1 | 200 | 34 | 4,7 | 1,7 |
| DYH 1 | 1 | 6 x 18 | 1 | 12,3 | 320 | 42 | 6,8 | 1,7 |
| DYH 1,5 | 1,5 | 8 x 24 | 1 | 18,4 | 360 | 56 | 9,7 | 2,4 |
| DYH 2 | 2 | 8 x 24 | 1 | 24,5 | 365 | 73 | 11,3 | 2,4 |
| DYH 3 | 3 | 8 x 24 | 2 | 36,8 | 385 | 112 | 13,4 | 3,9 |
| DYH 5 | 5 | 10 x 30 | 2 | 61,1 | 435 | 164 | 23,1 | 5,5 |
| DYH 10 | 10 | 10 x 30 | 4 | 122,5 | 435 | 327 | 49,1 | 10,1 |
| DYH 20 | 20 | 10 x 30 | 8 | 235,2 | 435x2 | 327x2 | 105,8 | 19,4 |
| Modell | WLL (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|---|
| DYH 0,5 | 0,5 | 138 | 137 | 270 | 35 | 28 |
| DYH 1 | 1 | 147 | 162 | 317 | 36 | 26 |
| DYH 1,5 | 1,5 | 170 | 183 | 399 | 45 | 33 |
| DYH 2 | 2 | 170 | 194 | 414 | 43 | 32 |
| DYH 3 | 3 | 170 | 220 | 465 | 50 | 37 |
| DYH 5 | 5 | 190 | 288 | 618 | 64 | 46 |
| DYH 10 | 10 | 190 | 384 | 798 | 85 | 50 |
| DYH 20 | 20 | 209 | 625 | 890 | 110 | 81 |

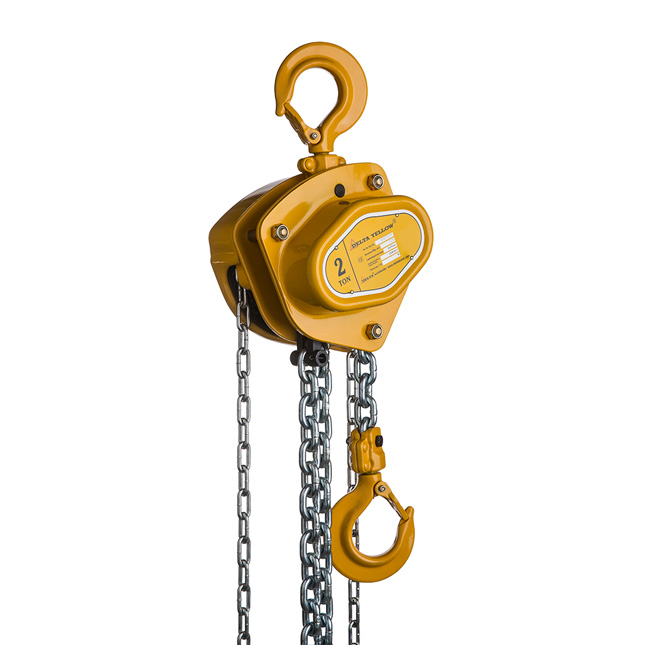

0,25 - 2 ton
3 - 5 ton

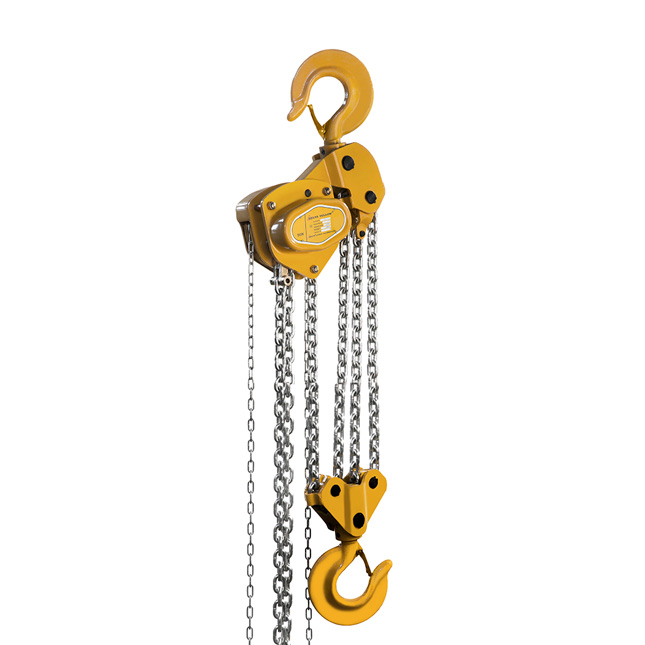

10 ton

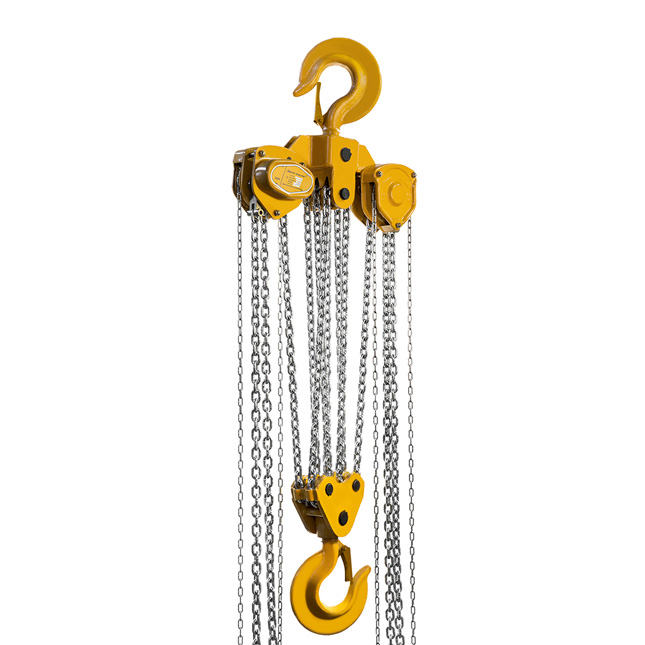

20 ton
Eigenschaften
- Artikelnummer
- TKH_DELYL-0050.03
- Herstellercode
- DY.0.04400503
- EAN-Nummer
- 8719482262333
- Gewicht
- 11.0
- Marke
- DELTA
