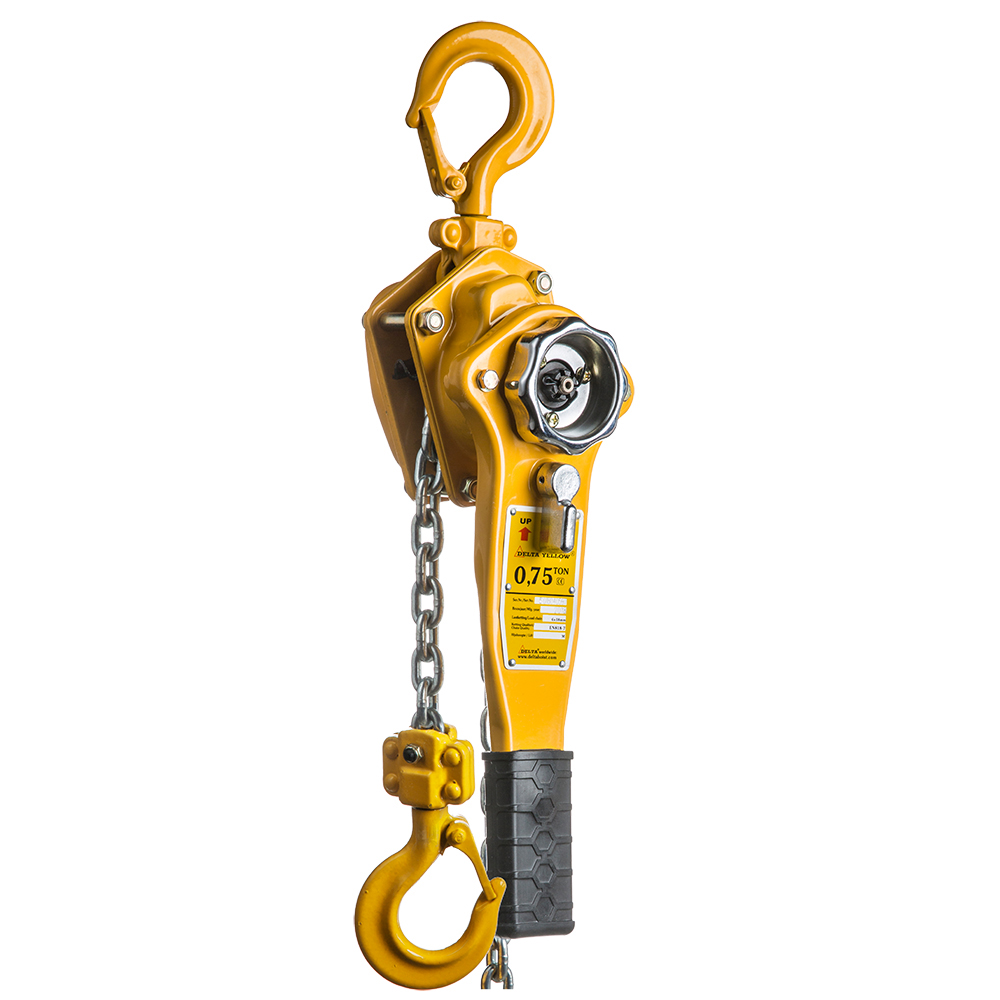

Delta Yellow Hebelzug
- Extrem leichtgewichtig dank Aluminiumgehäuse, nur 1,9 kg für die 0,25-Tonnen-Ausführung.
- Wartungsfreundliches Design mit leicht zugänglicher Bremse und Getriebe.
- Sicherheit gewährleistet durch automatische Doppel-Bremsscheibe und geschmiedete Haken mit Sicherheitsklappe.
- Ausgestattet mit Freilaufmodus für schnelle und einfache Positionierung der Hubkette.
- Entspricht der EN 13157 Norm für Hebezeuge.
Delta Yellow Ratschenzug – Leichter Aluminium-Ratschenzug für den professionellen Einsatz
Der Delta Yellow Ratschenzug ist ein extrem leichter und kompakter Ratschenzug mit Aluminiumgehäuse. Dank des wartungsfreundlichen Designs ist dieser Ratschenzug besonders für den intensiven Einsatz vor Ort geeignet. Die robusten Komponenten und der ergonomische Griff sorgen für effizientes und sicheres Heben. Ideal für Profis, die hohe Ansprüche an Zuverlässigkeit, Sicherheit und Anwenderfreundlichkeit stellen.
Vor- und Nachteile
- Extrem leicht: Durch das Aluminiumdesign nur 1,9 kg (0,25 t Ausführung), einfach zu transportieren.
- Wartungsfreundlich: Bremse und Getriebe sind für Wartungsarbeiten schnell und einfach zugänglich.
- Sicherheit: Automatische Doppelbremsscheibe und geschmiedete Haken mit Sicherungsverschluss sorgen für einen zuverlässigen Betrieb.
- Nicht geeignet für ATEX-Zonen: Der Ratschenzug darf nicht in explosionsgefährdeten Bereichen verwendet werden.
- Kein Personentransport: Der Ratschenzug ist ausschließlich für den Transport von Gütern bestimmt, nicht zum Heben von Personen.
Anwendungen
- Wofür verwendet man einen Ratschenzug?
- Ein Ratschenzug wird zum Heben, Spannen und Bewegen von Lasten in Werkstätten, Lagern und auf Baustellen eingesetzt.
- Warum ein Aluminiumgehäuse?
- Das Aluminiumgehäuse macht den Delta Yellow Ratschenzug extrem leicht und einfach zu handhaben, was ideal für den mobilen Einsatz und schnellen Ortswechsel ist.
Besonderheiten
- Wie funktioniert der Freilaufmodus?
- Mit dem Freilaufmodus kann die Lastkette schnell und ohne Widerstand bewegt werden, ideal für das direkte Positionieren des Hakens.
- Ist eine Tragetasche inbegriffen?
- Bei der 250 kg und 500 kg Ausführung wird standardmäßig eine Tragetasche für den einfachen Transport mitgeliefert.
- Ist der Delta Yellow Ratschenzug für den Personentransport geeignet?
- Nein, dieser Ratschenzug darf ausschließlich für Güter und nicht zum Heben oder Transportieren von Personen verwendet werden.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Leichtes Aluminiumgehäuse, geschmiedete Stahlhaken
- Oberfläche:
- Doppelgehäuse, staub- und wassergeschützt
- Sicherheit:
- Automatische Sicherheitsbremse mit Doppelscheiben, Überlastschutz optional
- Normen:
- Entspricht Maschinenrichtlinie 2006/42/EG
Technische Daten
Technische Daten
| Modell | Tragfähigkeit (Tonne) | Kraftaufwand bei Volllast (N) | Hebeldrehungen für 1m Hub | Testbelastung (kN) | Lastkette (Øxmm) | Kettenstränge | Gewicht (kg) | Zusatzgewicht (kg/m) |
|---|---|---|---|---|---|---|---|---|
| DYR 0,75 | 0,75 | 140 | 51 | 9,2 | 6 x 18 | 1 | 5,1 | 0,9 |
| DYR 1,5 | 1,5 | 240 | 47 | 18,4 | 8 x 24 | 1 | 8,9 | 1,5 |
| DYR 3 | 3 | 320 | 60 | 36,8 | 10 x 30 | 1 | 15,4 | 2,3 |
| DYR 6 | 6 | 340 | 120 | 73,5 | 10 x 30 | 2 | 23,4 | 4,6 |
| DYR 9 | 9 | 360 | 179 | 110,3 | 10 x 30 | 3 | 31,3 | 6,9 |
Abmessungen
DYR 0,75 - 3
DYR 6
DYR 9| Tragfähigkeit (Tonne) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|
| 0,75 | 148 | 135 | 290 | 320 | 37 | 26 |
| 1,5 | 176 | 162 | 420 | 380 | 45 | 33 |
| 3 | 195 | 211 | 420 | 480 | 50 | 38 |
| 6 | 195 | 254 | 420 | 620 | 64 | 48 |
| 9 | 195 | 319 | 420 | 700 | 85 | 50 |
Eigenschaften
- Artikelnummer
- TKR_DY-0075.15
- Herstellercode
- DY.0.0540751.5
- EAN-Nummer
- 8719482289620
- Gewicht
- 7.0
- Marke
- DELTA
