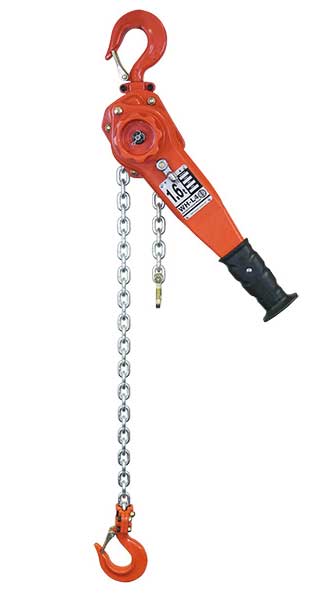

William Hackett L4 Hebelzug
- Kompaktes und leichtes Design für einfache Handhabung trotz hoher Kapazität.
- Spezielle, eigens entwickelte Werfthaken, die verformungsfrei an Plattenkanten angesetzt werden können.
- Geeignet zum Heben und Ziehen schwerer Lasten in Industrie- und Werftumgebungen.
- Arbeitszuverlässig im Temperaturbereich von -20°C bis +120°C und mit doppeltem Sicherheitsverschluss ausgestattet.
- Entspricht der EN-Norm für Ratschenzüge für garantierte Sicherheit und Qualität.
William Hackett L4 Ratschenzug – Industrielle Kraftpaket mit Shipyard-Haken
Der William Hackett L4 Ratschenzug ist eine robuste Hebelösung, speziell entwickelt für schwere industrielle Anwendungen. Der Ratschenzug zeichnet sich durch sein kompaktes Design und Shipyard-Haken aus. Dadurch ist er ideal für anspruchsvolle Umgebungen wie Werften und Fertigungswerkstätten. Dank der hohen Sicherheitsstandards bietet dieser Hebelzug zuverlässige Leistung und maximale Sicherheit für den Anwender.
Vor- und Nachteile
- Geeignet für Fleeting/Cross Hauling: Bis zu 45° von der Vertikalen, ohne Verlust der Tragfähigkeit.
- Leichtbauweise: Kompakt und einfach zu handhaben, trotz hoher Kapazität.
- Sicherheit: Ausgestattet mit doppeltem Sicherheitsriegel und schweren Verschlüssen.
- Kein Überlastbegrenzer serienmäßig: Dieser muss separat bestellt werden.
- Für Lasten unter 10% WLL nicht geeignet: Für leichte Lasten ist ein anderer Hebelzug besser geeignet.
Anwendungen
- Wofür verwendet man einen William Hackett L4 Ratschenzug?
- Zum Heben, Ziehen und Positionieren schwerer Lasten in der Industrie, im Schiffbau sowie bei Schweiß- und Montagearbeiten.
- Warum Shipyard-Haken?
- Shipyard-Haken sind speziell entwickelt, um sicher an Plattenkanten eingehängt zu werden, ohne dass der Haken sich verformt oder ausgetauscht werden muss.
Besonderheiten
- Wie funktioniert der Shipyard-Haken?
- Der speziell geformte Haken kann direkt an Stahlplattenkanten platziert werden, ohne Risiko einer Verformung – ideal zum Zusammenfügen und Ziehen.
- Ist ein Überlastbegrenzer enthalten?
- Ein Überlastbegrenzer ist auf Anfrage optional erhältlich.
- Welcher Temperaturbereich?
- Der L4 Ratschenzug funktioniert zuverlässig zwischen -20°C und +120°C.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl mit schweren Stahlverriegelungen.
- Oberfläche:
- Fachmännisch montiert, verkettet und getestet im Vereinigten Königreich.
- Sicherheit:
- Doppelte Verriegelung dank Doppelklinke und schweren Sicherheitsverschlüssen am Ober- und Unterhaken.
- Normen:
- Entspricht BS EN13157, ASME B30.21, AS1418.2, SANS 1636 und NORSOK R-002.
Technische Daten
Technische Daten
| Artikelcode | Herstellercode | Tragfähigkeit (tonne) | Kettenstränge\falls | Kette (mm) | Hubhöhe (m) | Gewicht (kg) | Zusatzgewicht (kg/m) |
|---|---|---|---|---|---|---|---|
| TKR_WH-L4-008 | WI-L4-00800 | 0,8 | 1 | 5.6 x 17 | 1,5 | 3 | 5.83 | 6.12 | 0,7 |
| TKR_WH-L4-016 | WI-L4-01600 | 1,6 | 1 | 7.1 x 21 | 1,5 | 3 | 8.83 | 9.14 | 1,1 |
| TKR_WH-L4-032 | WI-L4-03200 | 3,2 | 1 | 10 x 30 | 1,5 | 3 | 18.49 | 23.06 | 2,2 |
| TKR_WH-L4-063 | WI-L4-06300 | 6,3 | 2 | 10 x 30 | 1,5 | 3 | 33.28 | 42.43 | 4,4 |
| TKR_WH-L4-090 | WI-L4-09000 | 9 | 3 | 10 x 30 | 1,5 | 3 | 46.65 | 60.37 | 6,6 |

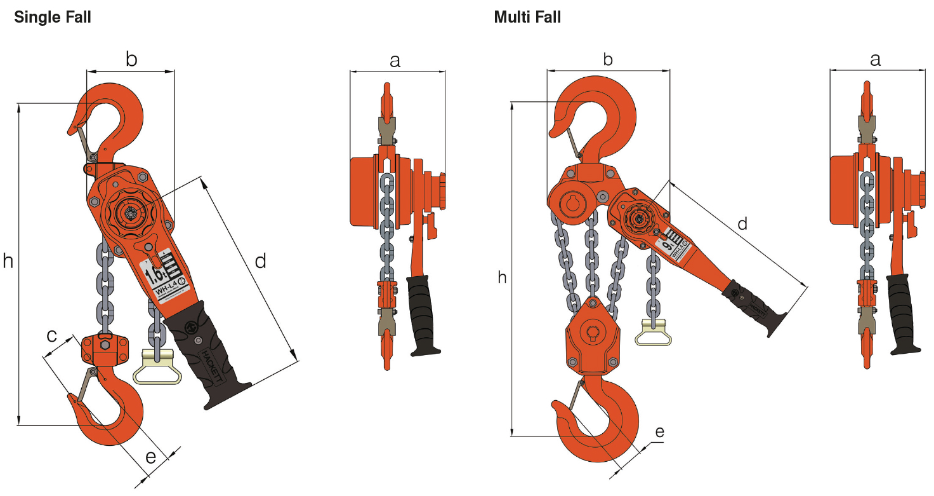

Abmessungen
| Artikelcode | Herstellercode | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | h (mm) |
|---|---|---|---|---|---|---|---|
| TKR_WH-L4-008 | WI-L4-00800 | 148 | 121 | 41,5 | 265 | 280 | 6,2 |
| TKR_WH-L4-016 | WI-L4-01600 | 165,5 | 141 | 52 | 415 | 350 | 9,6 |
| TKR_WH-L4-032 | WI-L4-03200 | 194,5 | 178 | 61,9 | 415 | 420 | 15,5 |
| TKR_WH-L4-063 | WI-L4-06300 | 194,5 | 228 | 84,3 | 415 | 570 | 27 |
| TKR_WH-L4-100 | WI-L4-10000 | 194,5 | 310 | 88 | 415 | 680 | 38,3 |
Eigenschaften
- Artikelnummer
- TKR_WH-L4-008.015
- EAN-Nummer
- TKR_WH-L4-008.015
- Gewicht
- 5.83
- Marke
- William Hackett
