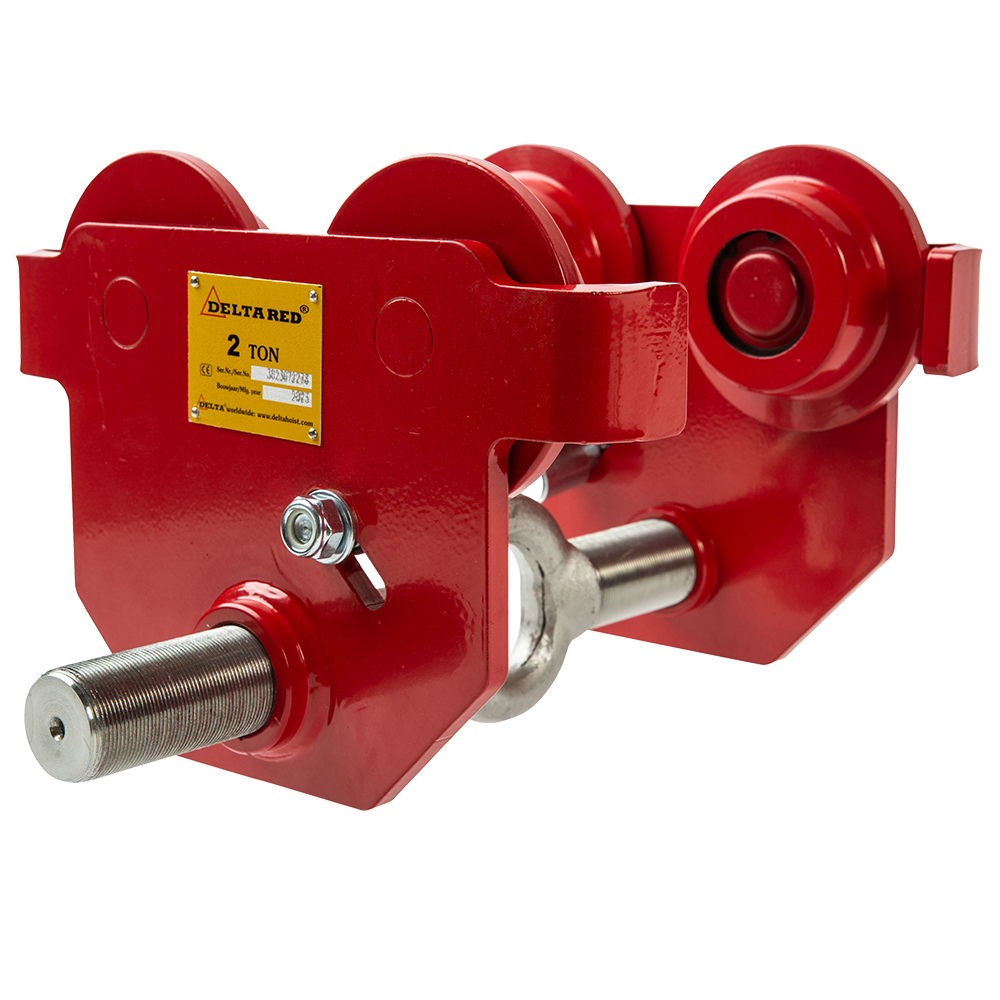

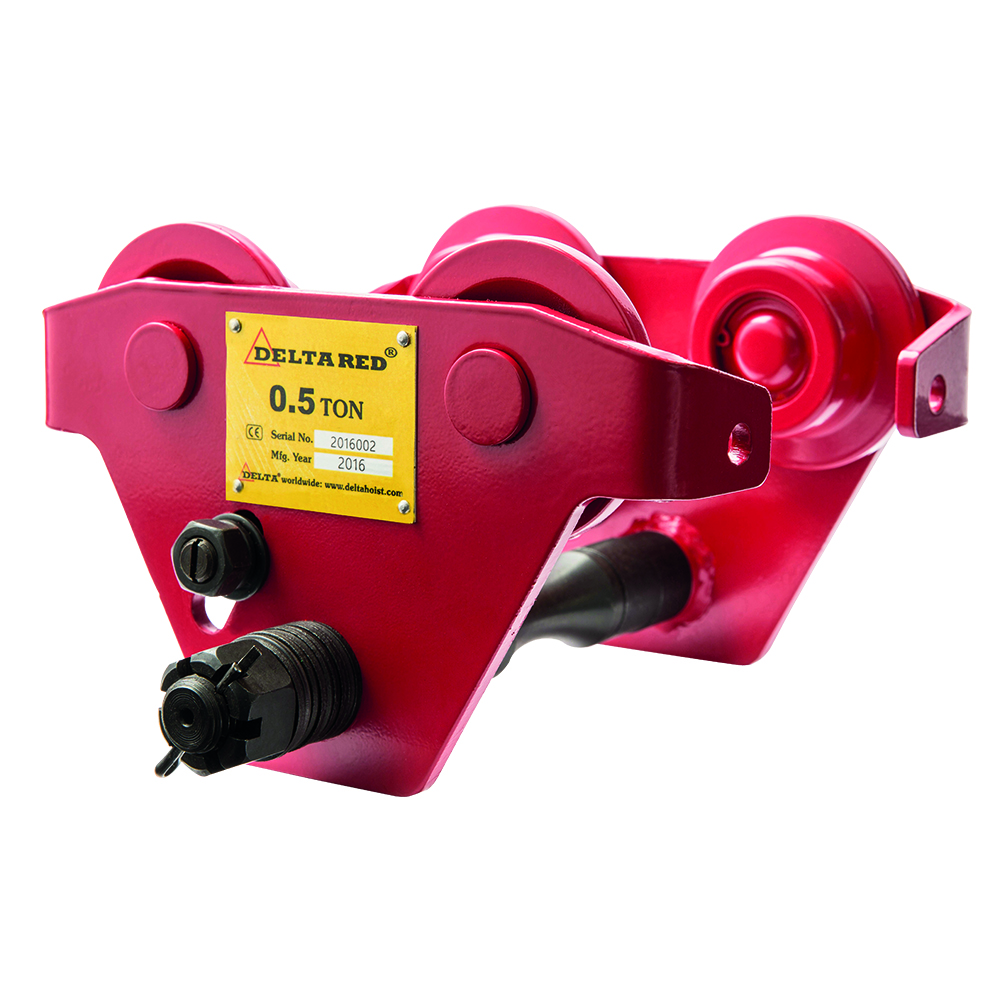

Delta RED Handlaufkatze
- Verstellbarer Radabstand geeignet für verschiedene Balkenbreiten bis 305 mm
- Dauerhafte Schmierung und kugelgelagerte Räder für langlebigen und geräuscharmen Betrieb
- Mit Absturz-, Bruch- und Kipp-Sicherung für maximale Sicherheit ausgestattet
- Geeignet für den manuellen Transport von schweren Lasten auf I- und H-Trägern
- Entspricht der EN-Norm für Laufkatzen
Delta RED Handlaufkatze – Robuste Handlaufkatze für I- und H-Träger
Die Delta RED Handlaufkatze ist eine vielseitige Laufkatze, geeignet für das mühelose Bewegen schwerer Lasten über I- und H-Träger. Mit individuell einstellbarer Laufbreite und hochwertigen Absturzsicherungsbügeln bietet dieses Produkt maximale Sicherheit und Flexibilität. Dank dauerhaft geschmierter, kugelgelagerter Räder garantiert die Delta RED Handlaufkatze einen langlebigen, geräuscharmen Betrieb. Das macht die Handlaufkatze ideal für jede Hebeanwendung in Industrie, Werkstatt oder Bauwesen.
Vorteile und Nachteile
- Individuell einstellbar: Passt auf verschiedene Trägerbreiten, einfach zu montieren.
- Dauerhaft geschmierte Lager: Wartungsarm und leichtgängig.
- Umfassende Sicherheit: Absturz-, Bruch- und Kipp-Sicherung für maximale Sicherheit.
- Nicht elektrisch angetrieben: Nur manuell verschiebbar.
- Maximale Trägerbreite: Nicht geeignet für Träger breiter als 305 mm.
Anwendungen
- Wofür verwendet man eine Handlaufkatze?
- Eine Handlaufkatze verwendet man zum horizontalen Bewegen von Hublasten über einen Stahlträger, zum Beispiel bei Kranarbeiten.
- Warum individuell verstellbar?
- Die verstellbare Gewindespindel sorgt dafür, dass die Handlaufkatze exakt auf verschiedene Trägerbreiten passt, was Flexibilität vor Ort bietet.
Besonderheiten
- Wie funktioniert die einstellbare Gewindespindel?
- Durch Drehen der Gewindespindel wird der Radabstand präzise auf die Breite des Trägers eingestellt.
- Ist die Kipp-Sicherung enthalten?
- Ja, jede Delta RED Handlaufkatze ist standardmäßig mit einer Kipp-Sicherung ausgestattet.
- Kann ich die Handlaufkatze an jedem Träger montieren?
- Die Handlaufkatze ist dank des großen Verstellbereichs für die meisten I- und H-Träger geeignet.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl für optimale Festigkeit.
- Oberfläche:
- Dauerhaft beschichtet gegen Korrosion und Verschleiß.
- Sicherheit:
- Bruchschutzbügel, Kipp-Sicherung und permanent geschmierte Lager.
- Normen:
- Entspricht der Maschinenrichtlinie 2006/42/EG.
Technische Daten
Technische Daten
| Modell | Tragfähigkeit (Tonne) | Trägerbreite (mm) | Min. radius (m) | Raddurchmesser (mm) | Gewicht (kg) |
|---|---|---|---|---|---|
| DRDL 0,5 | 0,5 | 50-305 | 0,5 | 55 | 5,4 |
| DRDL 1 | 1 | 50-305 | 0,7 | 68 | 9,3 |
| DRDL 2 | 2 | 66-305 | 0,9 | 80 | 14,8 |
| DRDL 3 | 3 | 74-305 | 1,2 | 100 | 24,1 |
| DRDL 5 | 5 | 90-305 | 1 | 120 | 41,1 |
| DRDL 10 | 10 | 130-305 | 1,2 | 150 | 89,8 |

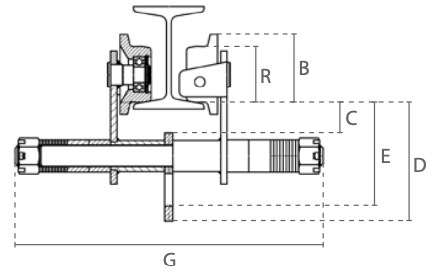

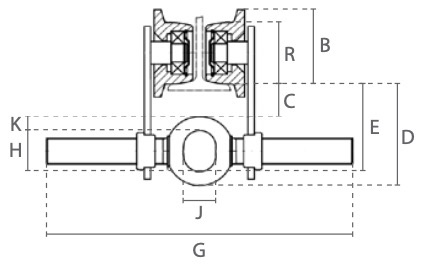

Abmessungen
0,5 - 5 Tonnen
10 Tonnen
| Tragfähigkeit (Tonnen) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | H (mm) | J (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 198 | 68 | 40 | 94 | 82 | 385 | 28 | 25 | 13 |
| 1 | 238 | 82 | 31 | 102 | 85 | 388 | 37 | 29 | 17 |
| 2 | 277 | 95 | 31 | 119 | 99 | 405 | 48 | 36 | 20 |
| 3 | 324 | 116 | 31 | 139 | 113 | 429 | 56 | 46 | 26 |
| 5 | 373 | 138 | 40 | 161 | 133 | 435 | 65 | 52 | 28 |
| 10 | 467 | 165 | 40 | 318 | 273 | 513 | 72 | 115 | - |
Eigenschaften
- Artikelnummer
- LPK_DRDL-005
- Herstellercode
- DR.0.02600500
- EAN-Nummer
- 8719482046889
- Gewicht
- 5.4
- Marke
- DELTA
