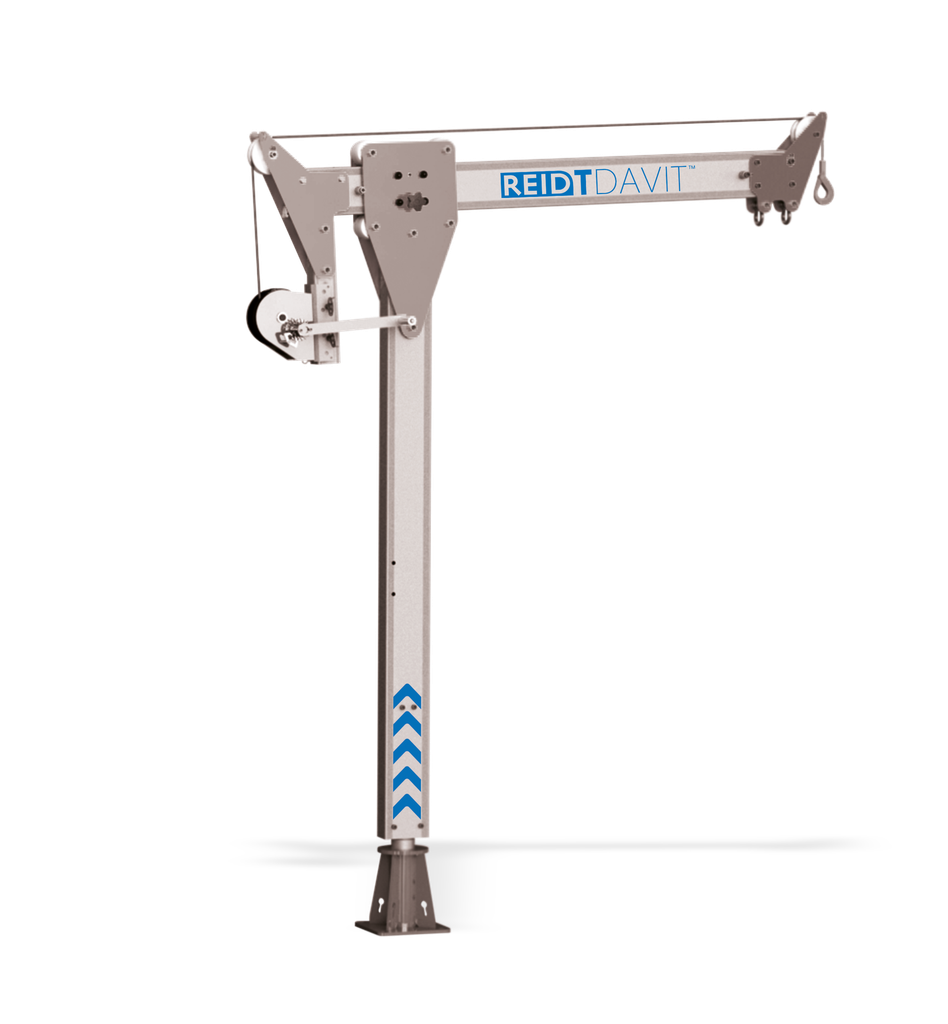

REID TDAVIT Säulenschwenkkran, variable Winde

Modularer Aufbau für einfache Anpassung an verschiedene industrielle Arbeitsplätze.
Variable Winde ermöglicht das flexible und sichere Einstellen der Hubhöhe.
Mechanische Verriegelung und Bremssysteme verhindern unbeabsichtigtes Absenken von Lasten.
Radstütze als zusätzliches Zubehör für verbesserte Mobilität und Stabilität.
Entspricht der EN-Norm für sichere Hebe- und Hubmittel.

Marke
- REID
Tragfähigkeit
Arbeitshöhe (m)
Ausladung

Diese Kombination existiert nicht.

€ 3.585,67 € 3.897,47

zzgl. MwSt.

€ 4.266,95 inkl. MwSt.

8% Rabatt

Auf Lager

In den Warenkorb

Referenz: ZWK_RETDAVW-015.20.1507

Produktinformationen Technische Daten

REID TDAVIT Säulenschwenkkran – Sicheres und Flexibles Heben mit Variabler Winde

Der REID TDAVIT Säulenschwenkkran bietet eine robuste und flexible Hebelösung für industrielle Anwendungen. Dank der variablen Winde und des modularen Aufbaus kann der Kran einfach an verschiedene Arbeitsplätze angepasst werden. Der Säulenschwenkkran ist für den intensiven Einsatz geeignet und bietet optimale Sicherheit durch mehrere Befestigungs- und Einstellungsmöglichkeiten. Mit diesem Kran heben Sie Lasten effizient, sicher und nach den strengsten Normen.

Vor- und Nachteile

Flexibilität: Modular an verschiedene Arbeitsplätze anpassbar.
Sicherheit: Mechanische Verriegelung und Bremssysteme verhindern unbeabsichtigtes Absenken der Last.
Einfache Installation: Radstützen und verstellbare Komponenten erleichtern Aufstellung und Transport.

Begrenzte Mobilität ohne Radstütze: Ohne Radstütze ist das Versetzen erschwert.
Nur für vertikale Belastung geeignet: Nicht für seitliche Kräfte oder schräges Heben konzipiert.

Anwendungen

Wofür wird ein REID TDAVIT Säulenschwenkkran verwendet?: Der Kran wird zum Heben, Bewegen und Positionieren schwerer Lasten in industriellen Umgebungen wie Werkstätten und Lagerhallen eingesetzt.
Warum eine variable Winde?: Mit einer variablen Winde passen Sie die Hubhöhe einfach jeder Situation an, was die Einsatzmöglichkeiten und Sicherheit deutlich erhöht.

Besonderheiten

Wie funktioniert die Rahmenwinde ASB500-640?: Montieren Sie die Winde mit Flügelmuttern an den Seitenplatten, verbinden Sie das Stahldrahtseil mit dem vertikalen Teil und stellen Sie die Höhe mit dem Hubhebel ein.
Ist eine Radstütze enthalten?: Die Radstütze ist als Zubehör erhältlich und wird für einfachen Transport und zusätzliche Stabilität während des Gebrauchs empfohlen.
Wie stelle ich die Höhe der Stütze ein?: Alle vertikalen Teile müssen auf gleiche Höhe eingestellt und nach der Einstellung mit Bolzen und Splint gesichert werden.
Welche Zertifikate werden mitgeliefert?: Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.

Downloads

REID TDAVIT Datasheet

Betriebsanleitung

Wichtige technische Daten

Material:: Hochwertiger Stahl, einschließlich robuster Stahldrahtseile.
Oberfläche:: Verschleißfeste und korrosionsbeständige Beschichtung.
Sicherheit:: Ausgestattet mit mechanischer Verriegelung, Bremssystemen und verstellbaren Stützen.
Normen:: Entspricht den geltenden europäischen Sicherheitsnormen für Hebezeuge.

Alle technische Daten anzeigen

Technische Daten

Der TDAVIT - TDVW ist leicht, tragbar und wurde entwickelt, um den Bedürfnissen der Kunden gerecht zu werden, bei denen das Heben und Bewegen von Ausrüstung in engen Räumen eine Herausforderung darstellt. Ein wirklich einzigartiges Produkt, es bietet eine Hubkapazität von bis zu 300 kg in Kombination mit einem zahnradgetriebenen Laufkatze, die sich über den Balken bewegen kann, zusätzlich zur 360-Grad-Drehung unter Last. Er ist sehr gut geeignet für Technikräume, Maschinenräume und Kioske oder überall dort, wo wenig Platz zur Verfügung steht und Flexibilität beim Bewegen von Lasten erforderlich ist. Eine Auswahl von 3 Säulen und 4 Balkengrößen zur Anpassung an die spezifischen Kundenbedürfnisse.

Technische Daten

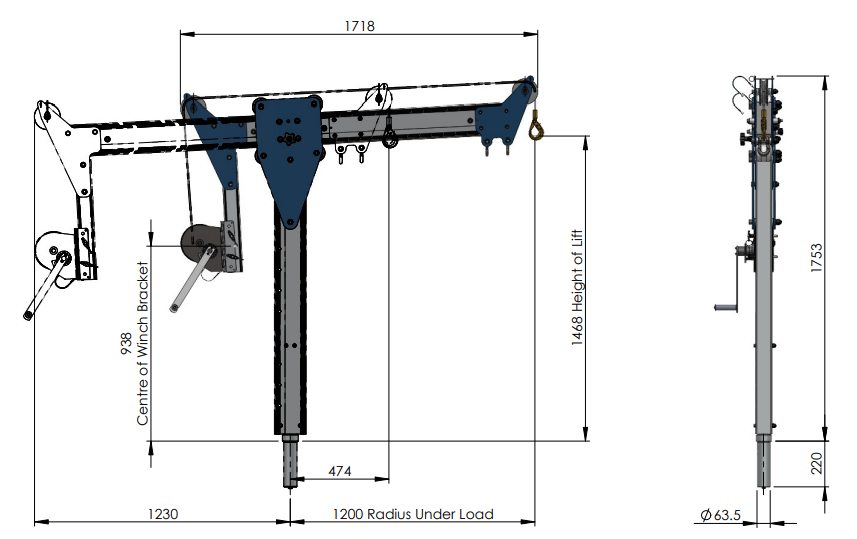

BN technische tekening - Beispiel

Tragfähigkeit (kg)	Kraft für die Bewegung des Balkens unter Last (kg)	Gesamthöhe (m)	Maximale Arbeitshöhe (m)	Gesamte Balkenlänge (mm)	Maximaler Ausladung (mm)	Minimaler Ausladung (mm)	Bewegungsbereich des Balkens (mm)	Freiraum erforderlich für maximale Balkenbewegung (mm)	Gewicht (kg)
150	20-25	2,412	2,118	2209	1700	474	1225	1719	~60
		2,417	2,129	2483	2000		1526	1995
		2,093	1,808	2209	1700		1225	1719
		2,102	1,822	2483	2000		1526	1995
		1,787	1,493	2209	1700		1225	1719
		1,792	1,507	2483	2000		1526	1995
300	25-30	2,378	2,093	1718	1200		726	1230
		2,392	2,094	1991	1500		1026	1503
		2,062	1,783	1718	1200		726	1230
		2,082	1,797	1991	1500		1026	1503
		1,753	1,468	1718	1200		726	1230
		1,768	1,483	1991	1500		1026	1503

Tragfähigkeit (kg)	Kraft für die Bewegung des Balkens unter Last (kg)	Gesamthöhe (m)	Maximale Arbeitshöhe (m)	Gesamte Balkenlänge (mm)	Maximaler Ausladung (mm)	Minimaler Ausladung (mm)	Bewegungsbereich des Balkens (mm)	Freiraum erforderlich für maximale Balkenbewegung (mm)	Gewicht (kg)
150	20-25	2,412	2,118	2209	1700	474	1225	1719	~60
		2,417	2,129	2483	2000		1526	1995
		2,093	1,808	2209	1700		1225	1719
		2,102	1,822	2483	2000		1526	1995
		1,787	1,493	2209	1700		1225	1719
		1,792	1,507	2483	2000		1526	1995
300	25-30	2,378	2,093	1718	1200		726	1230
		2,392	2,094	1991	1500		1026	1503
		2,062	1,783	1718	1200		726	1230
		2,082	1,797	1991	1500		1026	1503
		1,753	1,468	1718	1200		726	1230
		1,768	1,483	1991	1500		1026	1503

Eigenschaften

Artikelnummer: ZWK_RETDAVW-015.20.1507
EAN-Nummer: ZWK_RETDAVW-015.20.1507
Gewicht: 60.0
Marke: REID
