Kugelkopf Betonhaken

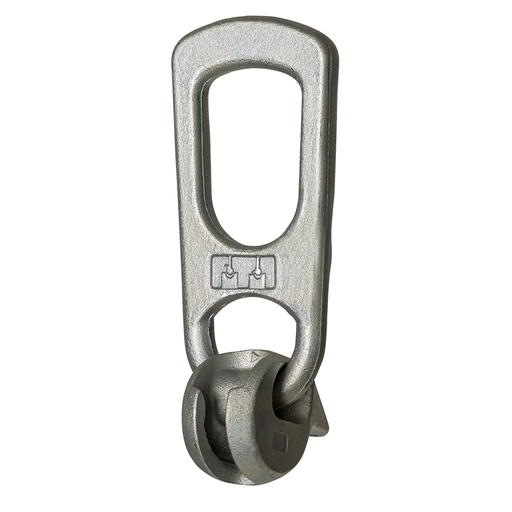

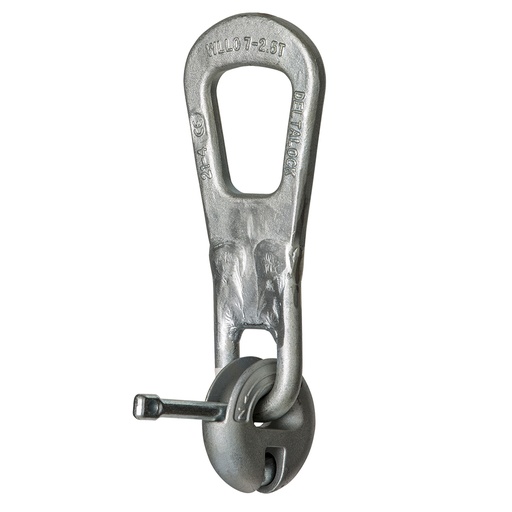

Kugelkopf Betonhaken für Betonelemente mit Kugelkopfankern richtig auswählen

Kugelkopf Betonhaken werden eingesetzt, wenn Betonteile über einen passenden Kugelkopfanker aufgenommen und umgesetzt werden sollen. Entscheidend ist dabei nicht nur die Nennlast, sondern vor allem, ob Haken, Anker, Einbausituation und Hebevorgang zueinander passen. In der Praxis entstehen Fehlanwendungen häufig dann, wenn nur auf die Last geachtet wird, die Geometrie des Einbauteils oder die Lastaufnahme-Richtung aber nicht sauber geprüft wird. Für eine technisch belastbare Auswahl sollten deshalb Betonelement, Ankertyp, Zugrichtung, Platzverhältnisse und die vorgesehene Anschlagart vorab geklärt sein.

Wann Kugelkopf Betonhaken sinnvoll sind

Diese Produktgruppe ist für das Heben von Betonfertigteilen vorgesehen, die mit passenden Kugelkopfankern ausgerüstet sind. Typische Anwendungen sind Fertigteilwerke, Baustellenlogistik, innerbetrieblicher Transport und Montageprozesse, bei denen Betonelemente sicher aufgenommen, umgesetzt oder positioniert werden müssen.

Ein Kugelkopf Betonhaken ist vor allem dann sinnvoll, wenn:

• das Betonteil bereits mit einem geeigneten Kugelkopfanker vorbereitet ist,
• die Aufnahme schnell und wiederholbar erfolgen soll,
• eine definierte Verbindung zwischen Hebemittel und Ankerschloss benötigt wird,
• die Anwendung auf das System aus Anker und passendem Haken abgestimmt ist.

Nicht ausreichend ist dagegen die Annahme, dass jeder Betonhaken zu jedem im Beton eingebauten Anschlagpunkt passt. Entscheidend ist immer die konkrete Systemzuordnung laut Herstellerangaben.

Entscheidungshilfe: Welche Ausführung passt zur Anwendung?

In der Praxis hängt die Auswahl von Kugelkopf Betonhaken vor allem von drei Punkten ab: der eingebauten Ankergröße, der tatsächlichen Lastsituation und dem Hebeablauf.

• Passung zum Kugelkopfanker: Der Haken muss zur eingebauten Ankerausführung passen. Maßliche oder systemseitige Abweichungen sollten nicht improvisiert überbrückt werden.
• Belastungsrichtung im Einsatz: Gerade bei Betonelementen ist relevant, ob der Zug geradlinig erfolgt oder ob während des Anhebens, Drehens oder Versetzens zusätzliche Belastungsrichtungen entstehen.
• Montage- und Einsatzumgebung: Platzverhältnisse am Bauteil, Zugang zur Ankerstelle, Kranführung und Anschlagmittel beeinflussen, welche Bauform praktisch einsetzbar ist.

Diese Ausführung eignet sich, wenn ein dafür vorgesehenes Betonfertigteil mit passendem Kugelkopfanker aufgenommen werden soll und die Auswahl auf die konkrete Einbausituation abgestimmt werden kann.

Eine andere Lösung ist sinnvoll, wenn kein Kugelkopfanker vorhanden ist oder wenn stattdessen ein anderer Anschlagpunkt für die Anwendung vorgesehen werden muss.

Technische Auswahlkriterien bei Kugelkopf Betonhaken

Ankergröße und Systemkompatibilität

Der wichtigste Auswahlfaktor ist die exakte Zuordnung zum verwendeten Kugelkopfanker. Gerade bei Fertigteilen reicht es nicht aus, nur ähnliche Abmessungen anzunehmen. Vor dem Einsatz sollte geprüft werden, welche Ankerausführung eingebaut wurde und welche Haken laut Herstellerangaben dafür vorgesehen sind. Bei falscher Kombination von Produkt und Anwendung entsteht schnell Scheinsicherheit.

Tragfähigkeit im realen Hebevorgang

Die erforderliche Tragfähigkeit ergibt sich nicht nur aus dem Bauteilgewicht. Zu berücksichtigen sind auch Anzahl und Position der Anschlagstellen, mögliche Schrägzüge, Lastverteilung, Schwerpunktlage und der geplante Hebevorgang. Gerade bei großen Fertigteilen reicht die Nennlast allein nicht aus. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Zugrichtung und Bewegungsablauf

Entscheidend ist hier, ob die Last direkt aus der vorgesehenen Richtung aufgenommen wird oder ob beim Anheben zusätzliche Winkel, Kippbewegungen oder Umlenkungen entstehen. Bei abweichender Belastungsrichtung muss geprüft werden, ob die konkrete Ausführung dafür freigegeben ist. Das betrifft besonders das Aufrichten, Wenden oder Einsetzen von Betonfertigteilen auf der Baustelle.

Zustand des Betonelements und des Ankers

Auch der beste Kugelkopf Betonhaken kompensiert keine Schäden am eingebauten System. Vor dem Einsatz sollten sichtbare Beschädigungen am Ankerbereich, Ausbrüche am Beton, Verschmutzungen im Aufnahmebereich oder Deformationen an der Hakenmechanik ausgeschlossen werden. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate relevant sein.

Kompatibilität mit dem übrigen Anschlagmittel

Der Betonhaken ist nur ein Teil der Hebekette. Ebenso relevant ist, wie die Verbindung nach oben erfolgt, etwa über Kettengehänge oder andere Anschlagmittel. Die Auswahl darf deshalb nicht isoliert erfolgen. Aufhängepunkt, Anschlagart und Bewegungsweg des Hallenkrans oder Hebezeugs müssen zur geplanten Lastaufnahme passen.

Häufige Fehler in der Praxis

• Nur nach Betonteilgewicht auswählen: Häufig wird übersehen, dass Anschlagwinkel, Lastverteilung und Bewegungsablauf die tatsächliche Beanspruchung mitbestimmen.
• Systeme unterschiedlicher Herkunft kombinieren: Ähnlich aussehende Komponenten sind nicht automatisch kompatibel. Maßliche Nähe ersetzt keine Herstellerfreigabe.
• Beschädigte oder verschmutzte Aufnahmebereiche ignorieren: Gerade auf Baustellen kann Schmutz oder Beschädigung die sichere Verriegelung beeinträchtigen.
• Seitliche oder ungeplante Belastungen nicht mitdenken: Wenn das Betonteil beim Umsetzen kippt oder geführt werden muss, ändern sich die Kräfte am Anschlagpunkt deutlich.

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Bei Kugelkopf Betonhaken sind Passung, Lastweg und Einbausituation mindestens genauso wichtig.

Wann eine andere Lösung besser passt

Nicht geeignet ist diese Ausführung, wenn am Bauteil kein passender Kugelkopfanker vorhanden ist oder wenn die Last über andere Geometrien aufgenommen werden muss. Dann ist je nach Anwendung eine andere Unterkategorie innerhalb der sonstigen Anschlagpunkte sinnvoller.

• Betonplattenhaken sind eher dann sinnvoll, wenn Platten oder Bauteile über ihre Form oder Kante aufgenommen werden sollen und kein passender Kugelkopfanker vorhanden ist.
• Anbauhaken kommen infrage, wenn eine konstruktive Anbindung an Maschinen, Bauteile oder Aufnahmen gefordert ist.
• Containerhaken sind die passendere Wahl, wenn Container oder containerähnliche Aufnahmepunkte bewegt werden sollen.
• Wenn stattdessen ein schraubbarer Anschlagpunkt benötigt wird, kann je nach Anwendung eine Lösung aus dem Bereich Ringschrauben oder ein anderer geeigneter Anschlagpunkt sinnvoller sein. Für Ringschrauben ist je nach Ausführung unter anderem DIN 580 relevant.

Welche Angaben für die Auswahl vorliegen sollten

Für die technische Auswahl sind vor allem diese Angaben relevant:

• Gewicht und Abmessungen des Betonteils
• Anzahl, Lage und Ausführung der eingebauten Kugelkopfanker
• geplanter Hebevorgang, zum Beispiel nur anheben, versetzen, drehen oder aufrichten
• vorgesehene Anschlagmittel und Art der Kranaufnahme
• Einsatzort, etwa Fertigteilwerk, Baustelle oder Außenlager
• Angaben des Herstellers zum verwendeten Ankerschloss-System

Wenn diese Informationen nicht vollständig vorliegen, sollte die Eignung des Produkts vorab geprüft werden, statt die Auswahl aus ähnlichen bisherigen Anwendungen abzuleiten.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Benötigt werden vor allem Angaben zum Betonteilgewicht, zur Anzahl und Position der eingebauten Kugelkopfanker, zur vorgesehenen Hebesituation und zur exakten Systemausführung. Ohne diese Daten ist eine belastbare Auswahl kaum möglich.

Wann ist ein Kugelkopf Betonhaken nicht geeignet?

Nicht geeignet ist diese Produktgruppe, wenn kein passender Kugelkopfanker im Betonteil vorhanden ist, wenn die Systemzuordnung unklar bleibt oder wenn die Anwendung von der vorgesehenen Belastungsrichtung deutlich abweicht.

Welche Rolle spielt die Einsatzumgebung?

Die Einsatzumgebung beeinflusst vor allem Verschleiß, Verschmutzung, Sichtprüfung und Handhabung. Auf Baustellen oder im Außenbereich müssen Zustand der Komponenten, Zugänglichkeit und saubere Verriegelung besonders beachtet werden. Ob die konkrete Ausführung für bestimmte Umgebungen geeignet ist, sollte laut Herstellerangaben geprüft werden.

Was passiert, wenn die Tragfähigkeit zu knapp gewählt wird?

Dann kann bereits bei ungünstiger Lastverteilung oder beim Anheben mit Winkelbelastung eine unzulässige Beanspruchung entstehen. Kritisch ist, dass solche Reserven im Alltag oft überschätzt werden. Deshalb sollte nicht nur die Last, sondern der gesamte Hebevorgang bewertet werden.

Beratung zur passenden Ausführung

Kugelkopf Betonhaken sind eine spezialisierte Lösung für Betonteile mit passendem Kugelkopfanker. Entscheidend sind die exakte Systempassung, die reale Lastsituation und die vorgesehene Bewegungsrichtung beim Heben. Wenn Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig sind, sollte die Auswahl nicht nur anhand ähnlicher Bauteile erfolgen.
