Ringschrauben Drehbar

Ringschrauben drehbar: wenn die Lastrichtung nicht starr vorgegeben ist

Drehbare Ringschrauben sind sinnvoll, wenn ein Anschlagpunkt nicht nur axial belastet wird, sondern sich die Kraftrichtung im Einsatz ändern kann oder vor dem Anheben sauber zur Zugrichtung ausgerichtet werden soll. Entscheidend ist hier nicht allein die Nenngröße des Gewindes. In der Praxis hängen Eignung und sichere Auswahl vor allem von Belastungsrichtung, Einschraubsituation, Material des Bauteils und der konkreten Ausführung ab. Wer eine feste Ringschraube durch eine drehbare Variante ersetzt, ohne die Anwendung neu zu prüfen, riskiert Fehlbelastung, ungeeignete Gewindeeinbindung oder eine technisch unpassende Bauform.

Wann drehbare Ringschrauben die richtige Wahl sind

Diese Produktgruppe eignet sich vor allem für wiederkehrende Hebevorgänge, bei denen sich die Zugrichtung nicht immer exakt wiederholt oder der Anschlagpunkt vor dem Hub zur Last ausgerichtet werden soll. Typische Anwendungen sind Maschinenbauteile, Werkzeuge, Aggregate oder Komponenten, die zum Transport, zur Montage oder für Wartungsarbeiten angeschlagen werden.

Eine drehbare Ringschraube ist besonders dann sinnvoll, wenn:

• die Last nicht ausschließlich gerade in Schraubenachse aufgenommen wird,
• der Anschlagpunkt vor dem Hub in Zugrichtung ausgerichtet werden muss,
• derselbe Bauteiltyp regelmäßig bewegt wird,
• für die interne Freigabe eine nachvollziehbare, reproduzierbare Anschlaglösung benötigt wird.

Nicht jede drehbare Ringschraube ist jedoch automatisch für jede Belastungsrichtung oder jede Einbausituation geeignet. Für die Auswahl muss immer die konkrete Ausführung geprüft werden.

Entscheidungshilfe innerhalb der Produktgruppe

In der Praxis lässt sich die Auswahl meist auf drei Fragen zurückführen:

1. Wie verläuft die tatsächliche Kraftrichtung?
   Wenn die Last sauber in einer definierten Richtung angehoben wird, kann eine drehbare Ausführung sinnvoll sein, um den Anschlagpunkt entsprechend auszurichten. Ändert sich die Richtung während des Hebens oder Wenden, muss geprüft werden, ob die konkrete Ausführung dafür freigegeben ist.
2. Wie ist die Montagesituation am Bauteil?
   Gewindegröße allein reicht nicht aus. Entscheidend sind Gewindetiefe, Auflagefläche, Bauteilwerkstoff und die Frage, ob die Anlagefläche eben und tragfähig ist.
3. Wie häufig wird angeschlagen?
   Bei regelmäßigem Handling ist eine drehbare Lösung oft praxisgerechter als eine starre Variante, weil sie Fehlstellungen reduziert und die Handhabung erleichtert.

Wenn die Anwendung stark wechselnde Bewegungsrichtungen, Schwenkbewegungen oder eine besonders flexible Lastaufnahme erfordert, kann statt einer klassischen drehbaren Ringschraube auch ein Anschlagwirbel drehbar und klappbar die technisch passendere Lösung sein.

Technische Auswahlkriterien, die wirklich zählen

1. Belastungsrichtung

Der häufigste Auswahlfehler besteht darin, nur auf das Gewinde zu schauen und die tatsächliche Zugrichtung zu vernachlässigen. Drehbare Ringschrauben werden gerade deshalb eingesetzt, weil die Last nicht immer streng axial eingeleitet wird. Trotzdem darf daraus keine pauschale Eignung für jede seitliche oder wechselnde Belastung abgeleitet werden. Entscheidend ist, ob die konkrete Ausführung laut Herstellerangaben für die geplante Belastungsrichtung vorgesehen ist.

Für die interne Auswahl sollten deshalb vorliegen:

• Hebesituation und Zugrichtung,
• Anzahl der eingesetzten Anschlagpunkte,
• ob nur gehoben, auch gedreht oder zusätzlich gewendet wird.

2. Gewinde und Einschraubtiefe

Gerade bei Ringschrauben wird das Gewinde oft zu stark vereinfacht betrachtet. Maßgeblich ist nicht nur die Nenngröße, sondern auch, ob das Gegengewinde zur Ausführung passt und ob die notwendige Einschraubsituation am Bauteil vorhanden ist. Zu kurze Gewindeeinbindung oder ein ungeeigneter Werkstoff des Bauteils können die Anwendung technisch ausschließen.

Vor dem Einsatz sollte geprüft werden:

• Gewindeart und Gewindegröße,
• nutzbare Gewindetiefe im Bauteil,
• Material und Festigkeit des Grundkörpers,
• saubere, tragfähige Auflagefläche.

3. Auflagefläche und Einbauposition

Eine drehbare Ringschraube kann ihre Funktion nur dann sinnvoll erfüllen, wenn sie korrekt montiert werden kann. Unebene Auflageflächen, Lackaufbau, Schweißspritzer oder beschädigte Gewinde führen in der Praxis regelmäßig zu Montagefehlern. Gerade bei wiederkehrender Nutzung ist eine kontrollierbare Einbausituation wichtiger als eine rein nominelle Tragfähigkeitsbetrachtung.

4. Werkstoff und Einsatzumgebung

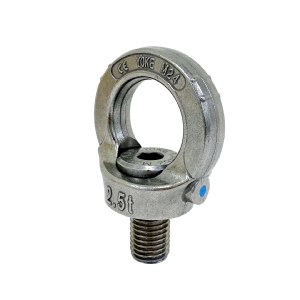

Für feuchte, korrosive oder hygienisch sensible Umgebungen kann statt einer Standardausführung eine Ringschraube aus Edelstahl sinnvoller sein. Ob Edelstahl technisch erforderlich oder nur wünschenswert ist, hängt von Medium, Reinigungsprozessen, Außenbereich und Korrosionsrisiko ab. Ohne diese Angaben lässt sich keine belastbare Empfehlung ableiten.

5. Dokumentation und Freigabe

Bei industriellen Hebevorgängen reicht eine rein optische Auswahl meist nicht aus. Für Arbeitssicherheit und interne Freigabe sind häufig Herstellerangaben, Prüfhinweise und Angaben zur vorgesehenen Belastungsart relevant. Gerade wenn mehrere Komponenten kombiniert werden oder der Anschlagpunkt an sicherheitsrelevanten Bauteilen sitzt, sollte die konkrete Ausführung dokumentierbar ausgewählt werden.

Häufige Fehler in der Praxis

• Seitliche Belastung wird pauschal als unkritisch angesehen.
  Eine drehbare Ringschraube ist nicht automatisch für jede Quer- oder Schrägzuganwendung geeignet. Bei falscher Annahme entsteht schnell Scheinsicherheit.
• Die Einschraubtiefe wird nicht geprüft.
  Wenn das Gewinde am Bauteil zu kurz ist oder das Gegengewinde nicht sauber ausgeführt wurde, hilft auch eine hochwertige Ringschraube nicht weiter.
• Feste und drehbare Ausführungen werden gleichgesetzt.
  Wer nur nach Gewindegröße bestellt, übersieht oft die Unterschiede in Ausrichtung, Einsatzgrenze und Handhabung.
• Die Lastaufnahme wird nur über das Eigengewicht bewertet.
  In der Praxis beeinflussen Lastverteilung, Hebewinkel, Anzahl der Anschlagpunkte und Bewegungsablauf die Auswahl wesentlich stärker als viele Käufer zunächst annehmen.

Wann eine andere Lösung besser passt

Eine andere Ausführung ist sinnvoll, wenn die Anwendung von der typischen Einsatzlogik drehbarer Ringschrauben abweicht:

• Ringschrauben fest, wenn die Belastungsrichtung eindeutig vorgegeben ist und keine drehbare Ausrichtung benötigt wird.
• Anschlagwirbel drehbar und klappbar, wenn mehr Beweglichkeit, klappbare Bauform oder eine flexiblere Positionierung des Anschlagpunkts erforderlich ist.
• Ringmuttern, wenn die Anwendung konstruktiv besser mit einem Bolzen oder herausstehendem Gewinde gelöst wird.
• Ringmuttern drehbar, wenn eine drehbare Lösung mit Muttergewinde für die konkrete Einbausituation passender ist.

Wenn noch nicht klar ist, welche Bauform zum Bauteil passt, hilft oft der Rücksprung zur Übersicht Ringschrauben.

Welche Angaben für eine saubere Auswahl vorliegen sollten

Für eine technisch belastbare Empfehlung sind vor allem diese Informationen sinnvoll:

• Gewindegröße und vorhandene Gewindetiefe,
• Werkstoff und Ausführung des Bauteils,
• Gewicht der Last und Anzahl der Anschlagpunkte,
• Belastungsrichtung im realen Hebevorgang,
• ob nur gehoben oder auch gedreht bzw. gewendet wird,
• Einsatzumgebung wie Feuchtigkeit, Außenbereich oder korrosive Einflüsse,
• ob Prüfhinweise oder Herstellerfreigabe für die interne Dokumentation benötigt werden.

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Mindestens relevant sind Gewindegröße, Gewindetiefe, Lastgewicht, Anzahl der Anschlagpunkte, Zugrichtung und die Einbausituation am Bauteil. Bei abweichenden Belastungsrichtungen oder kritischer Umgebung sollten zusätzlich Herstellerangaben zur konkreten Ausführung geprüft werden.

Wann ist eine drehbare Ringschraube nicht geeignet?

Nicht geeignet ist diese Ausführung, wenn die Montagesituation keine ausreichende Gewindeeinbindung zulässt, die Auflagefläche ungeeignet ist oder die reale Belastungsart nicht zur Freigabe der konkreten Ausführung passt. Auch bei sehr beweglichen Hebesituationen kann ein Anschlagwirbel die bessere Lösung sein.

Welche Rolle spielt die Einsatzumgebung?

Eine große. Feuchtigkeit, Reinigungsmedien, Außenbewitterung oder korrosive Umgebungen beeinflussen die Werkstoffwahl und den Wartungsaufwand. Je nach Anwendung kann eine Edelstahlausführung sinnvoller sein, das muss aber zur tatsächlichen Umgebung passen.

Was passiert, wenn die Auswahl nur über das Gewinde erfolgt?

Dann wird häufig eine formal passende, aber technisch ungeeignete Lösung beschafft. Das betrifft vor allem seitliche Belastung, zu kurze Einschraubtiefe oder eine unpassende Bauform. Für Betriebssicherheit und Arbeitssicherheit reicht die Gewindegröße allein nicht aus.

Beratung zur passenden Ausführung

Drehbare Ringschrauben sind eine sinnvolle Lösung, wenn ein Anschlagpunkt ausrichtbar sein muss und die Last nicht starr in nur einer Richtung aufgenommen wird. Entscheidend sind dabei nicht nur Gewinde und Baugröße, sondern vor allem Belastungsrichtung, Einschraubtiefe, Montagefläche und Einsatzumgebung. Wenn noch offen ist, ob eine drehbare Ringschraube, eine feste Ausführung, ein Anschlagwirbel oder eine Ringmutter besser passt, sollte die Anwendung vor der Beschaffung technisch geprüft werden.

Sind Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
