Transportfahrwerke

Transportfahrwerke für schwere Lasten im Betrieb richtig auswählen

Transportfahrwerke kommen dort zum Einsatz, wo schwere Maschinen, Anlagen, Schaltschränke oder andere kompakte Lasten bodennah verfahren werden müssen. Entscheidend ist dabei nicht nur die angegebene Tragfähigkeit, sondern vor allem, wie sich die Last tatsächlich auf mehrere Fahrwerke verteilt, wie gut der Untergrund geeignet ist und ob die Last während des Verfahrens stabil geführt werden kann. In der Praxis entstehen Probleme häufig nicht beim Anheben, sondern beim Umsetzen: ungleichmäßige Lastverteilung, zu kleine Rollen, ungeeignete Böden oder zu enge Fahrwege führen schnell zu Stillstand, Beschädigungen oder unnötigem Risiko. Wer Transportfahrwerke auswählt, sollte deshalb Anwendung, Lastgeometrie und Fahrstrecke zusammen betrachten.

Entscheidungshilfe: Wann sind Transportfahrwerke die richtige Lösung?

Transportfahrwerke sind sinnvoll, wenn schwere Lasten auf Hallenboden oder vergleichbaren tragfähigen Flächen verfahren werden sollen und die Last dafür bereits angehoben ist oder mit einem geeigneten Hebemittel auf Fahrwerke umgesetzt werden kann. Typische Anwendungen sind innerbetriebliche Maschinenumzüge, das Verschieben von Anlagen in der Instandhaltung, das Positionieren schwerer Aggregate oder das Einbringen von Maschinen in Werkstatt- und Produktionsbereiche.

Geeignet ist diese Produktgruppe vor allem dann, wenn:

• die Last bodennah transportiert werden soll,
• der Fahrweg planbar ist,
• die Bodenverhältnisse bekannt sind,
• die Last sicher auf mehreren Auflagepunkten abgestützt werden kann,
• keine Hubfunktion während des Transports benötigt wird.

Nicht geeignet ist diese Lösung, wenn Lasten regelmäßig aufgenommen, angehoben und auf unterschiedliche Höhen umgesetzt werden müssen. Dann sind je nach Anwendung eher Hubwagen oder Hubtische die technisch sinnvollere Wahl. Wenn Lasten über längere Strecken gezogen statt manuell verschoben werden sollen, kann auch der Blick auf Elektroschlepper sinnvoll sein.

Welche Ausführungen bei Transportfahrwerken relevant sind

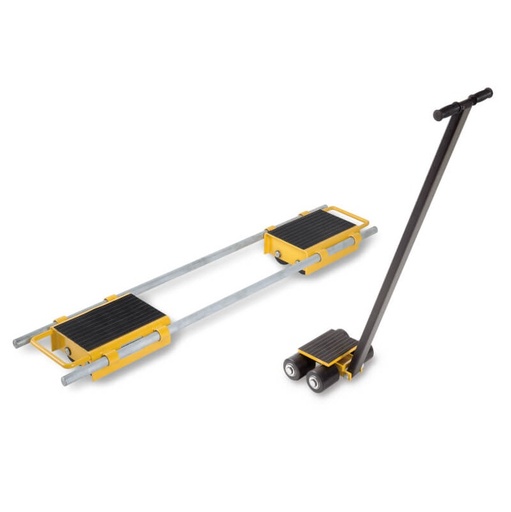

In der Praxis hängt die Auswahl vor allem davon ab, wie die Last geführt wird und ob gerade oder kurvige Fahrbewegungen erforderlich sind. Für viele Anwendungen werden einzelne Fahrwerke nicht isoliert eingesetzt, sondern als System aus Lenkfahrwerk, festen Fahrwerken oder Fahrwerken mit drehbarer Auflage kombiniert.

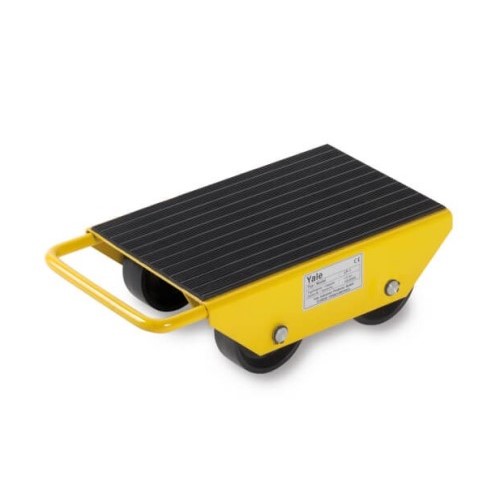

• Feste Transportfahrwerke: sinnvoll für geradlinige Fahrbewegungen auf definiertem Weg.

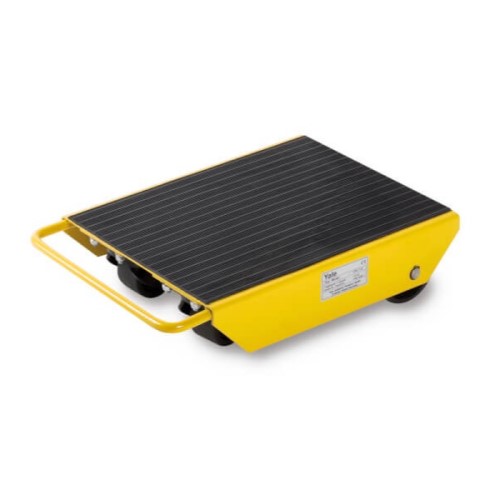

• Lenkfahrwerke: geeignet, wenn die Last aktiv gelenkt oder in enge Bereiche eingesteuert werden muss.
• Fahrwerke mit Drehteller oder beweglicher Auflage: hilfreich, wenn sich Lasten beim Verfahren ausrichten oder in ihrer Position leicht anpassen müssen.
• Komplettsätze: oft sinnvoll, wenn Lastverteilung und Führung als abgestimmte Einheit geplant werden sollen.

Entscheidend ist hier, ob die Last nur verfahren oder gleichzeitig präzise positioniert werden soll. Gerade bei Maschinen mit hohem Schwerpunkt reicht die reine Tragfähigkeit der Fahrwerke allein nicht aus.

Technische Auswahlkriterien für Transportfahrwerke

1. Tragfähigkeit ist nur ein Teil der Auslegung

Ein häufiger Fehler besteht darin, nur das Gesamtgewicht der Last mit der Nenntragfähigkeit der Fahrwerke zu vergleichen. Für die technische Auswahl sind vor allem diese Angaben relevant: Gesamtgewicht, Anzahl der verwendeten Fahrwerke, Schwerpunktlage, Auflagepunkte und die Frage, ob sich die Last beim Verfahren verlagern kann. Bei ungleichmäßiger Lastverteilung können einzelne Fahrwerke deutlich stärker belastet werden als andere.

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen. Gerade bei Maschinen mit asymmetrischem Aufbau sollte vor dem Einsatz geprüft werden, wie die Last tatsächlich aufliegt.

2. Rollenmaterial und Bodenbeschaffenheit

In der Praxis entscheidet der Untergrund oft stärker über die Eignung als die Last selbst. Glatte Industrieböden stellen andere Anforderungen als Fugen, Übergänge, beschichtete Flächen oder unebene Hallenbereiche. Zu kleine oder ungeeignete Rollen erhöhen den Rollwiderstand, erschweren das Lenken und können empfindliche Böden belasten.

Vor dem Einsatz sollte geprüft werden:

• ob der Boden eben, tragfähig und frei von Hindernissen ist,
• ob Fugen, Kanten oder Schwellen vorhanden sind,
• ob die Rollen zum Bodenmaterial passen,
• ob die Fahrstrecke trocken, sauber und ausreichend breit ist.

Bei wechselnden oder schlechten Bodenverhältnissen ist eine allgemein knappe Auslegung besonders kritisch.

3. Bauhöhe und Aufnahmesituation

Transportfahrwerke benötigen eine geeignete Aufnahmesituation unter der Last. Entscheidend ist deshalb nicht nur, wie schwer die Last ist, sondern auch, wie viel Freiraum zum Untersetzen vorhanden ist und mit welchem Hebemittel die Last angehoben wird. Wenn nur wenig Bodenfreiheit vorhanden ist, muss die Bauhöhe der Fahrwerke zur realen Montagesituation passen.

Bei falscher Auswahl kann es passieren, dass die Last zwar theoretisch transportiert werden könnte, praktisch aber nicht sicher aufgesetzt oder stabil abgestützt werden kann.

4. Lenkbarkeit und Fahrweg

Geradlinige Verfahrwege in offenen Hallenbereichen sind deutlich einfacher als enge Kurven, Maschinenfundamente, Türdurchfahrten oder Richtungswechsel auf engem Raum. Deshalb sollte vor der Auswahl geklärt werden, ob feste Fahrwerke ausreichen oder ob ein Lenkfahrwerk erforderlich ist. Auch die Zug- oder Schubrichtung spielt eine Rolle, insbesondere wenn Lasten manuell bewegt werden.

Für längere innerbetriebliche Wege oder häufige Transporte kann eine andere Transportlösung wirtschaftlicher und ergonomisch sinnvoller sein, etwa ein Transportkarren für leichtere Güter oder ein Elektroschlepper für ziehende Transportaufgaben.

5. Lastform und Auflagefläche

Nicht jede Last lässt sich ohne Weiteres auf Transportfahrwerken verfahren. Kompakte Maschinenrahmen, Schaltschränke oder massive Anlagenteile verhalten sich anders als lange, flexible oder kippsensible Lasten. Je kleiner die reale Auflagefläche und je höher der Schwerpunkt, desto wichtiger wird eine stabile Abstützung. Wenn die Last nicht sauber aufliegt oder seitlich ausweichen kann, entsteht schnell Scheinsicherheit.

Häufige Fehler in der Praxis

• Nur auf das Gesamtgewicht achten: Die Lastverteilung auf mehrere Fahrwerke wird oft unterschätzt. Das kann zu Überlast einzelner Punkte führen.
• Bodenqualität ignorieren: Unebenheiten, Fugen oder Schwellen werden häufig erst beim Verfahren zum Problem.
• Bauhöhe und Unterfahrbarkeit verwechseln: Wenn die Last nicht ausreichend angehoben werden kann, passt das Fahrwerk trotz geeigneter Tragfähigkeit nicht zur Anwendung.
• Hohe oder kippsensible Lasten wie kompakte Standardlasten behandeln: Gerade bei Maschinen mit hohem Schwerpunkt ist eine präzise Führung wichtig.

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Gerade bei dieser Anwendung reicht die Nennlast allein nicht aus.

Wann eine andere Lösung besser passt

Transportfahrwerke sind nicht die beste Wahl, wenn die Last regelmäßig aufgenommen, gehoben und auf ergonomischer Arbeitshöhe bereitgestellt werden muss. Dafür sind Hubtische meist geeigneter. Wenn palettierte Ware aufgenommen und innerhalb des Lagers verfahren werden soll, führt der Weg in vielen Fällen eher zu Hubwagen. Wenn Lasten nicht geschoben, sondern gezogen werden sollen oder längere innerbetriebliche Strecken anfallen, kann ein Elektroschlepper die sinnvollere Lösung sein.

Eine andere Lösung ist auch dann sinnvoll, wenn die Last beim Transport zusätzlich gesichert, gehoben oder exakt in Höhe positioniert werden muss. Transportfahrwerke sind für das bodennahe Verfahren ausgelegt, nicht als universelle Handhabungslösung für jede Transportsituation.

Welche Angaben für eine saubere Auswahl vorliegen sollten

Für eine belastbare Auswahl sind vor allem diese Informationen relevant:

• Gesamtgewicht der Last
• Abmessungen und Schwerpunktlage
• Anzahl und Art der geplanten Auflagepunkte
• Bodenbeschaffenheit und Zustand des Fahrwegs
• notwendige Richtungswechsel und Platzverhältnisse
• verfügbarer Freiraum zum Untersetzen
• Art des Hebemittels zum Anheben und Aufsetzen
• Häufigkeit des Einsatzes

Wenn die Anwendung davon abweicht, ist eine andere Lösung sinnvoller oder die konkrete Ausführung muss genauer geprüft werden.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung von Transportfahrwerken benötigt?

Mindestens erforderlich sind Gesamtgewicht, Abmessungen, Schwerpunktlage, vorgesehene Auflagepunkte, Bodenverhältnisse und geplanter Fahrweg. Ohne diese Angaben lässt sich nicht zuverlässig beurteilen, welche Ausführung technisch passt.

Wann sind Transportfahrwerke nicht geeignet?

Nicht geeignet sind sie, wenn die Last während des Transports gehoben werden muss, wenn der Untergrund ungeeignet ist, wenn keine stabile Auflage möglich ist oder wenn die Last so kippsensibel ist, dass eine andere Transportlösung mehr Kontrolle bietet.

Welche Rolle spielt die Einsatzumgebung?

Eine große. Bodenqualität, Feuchtigkeit, Verschmutzung, enge Fahrwege und Hindernisse beeinflussen Rollverhalten, Lenkbarkeit und Stabilität. Für diese Anwendung muss die konkrete Ausführung geprüft werden.

Was passiert, wenn die Tragfähigkeit zu knapp gewählt wird?

Dann steigt das Risiko, dass einzelne Fahrwerke durch ungleichmäßige Lastverteilung stärker belastet werden als erwartet. Das ist besonders kritisch, wenn der Schwerpunkt nicht mittig liegt oder sich die Last während des Verfahrens verlagert.

Beratung zur passenden Ausführung

Transportfahrwerke sind die richtige Produktgruppe, wenn schwere Lasten bodennah, kontrolliert und auf geeignetem Untergrund verfahren werden sollen. Entscheidend sind dabei nicht nur Tragfähigkeit, sondern auch Lastverteilung, Rollenwahl, Bauhöhe und Fahrweg. Wenn Gewicht, Schwerpunkt, Bodenverhältnisse oder die passende Fahrwerkskombination noch nicht eindeutig sind, sollte die Anwendung vorab technisch geprüft werden.
