Hebehaken richtig auswählen: Automatikhaken, Sicherheitshaken, Verkürzungshaken und Wirbelhaken im Vergleich

Hebehaken sind bei Anschlagketten ein zentrales Verbindungselement zwischen Last und Anschlagmittel. In der Praxis entscheidet die Hakenbauform nicht nur über die Handhabung, sondern auch darüber, ob eine Last kontrolliert angeschlagen, sicher gehalten oder flexibel in der Länge angepasst werden kann. Gerade bei scheinbar ähnlichen Ausführungen entstehen häufig Fehlkäufe: Ein Sicherheitshaken wird dort eingesetzt, wo ein Automatikhaken sinnvoller wäre, oder ein Verkürzungshaken wird als universeller Lasthaken missverstanden. Entscheidend ist deshalb nicht nur die Tragfähigkeit der Anschlagkette, sondern vor allem die konkrete Funktion des Hebehakens innerhalb der Anwendung.

Welche Art von Hebehaken passt zu Ihrer Anwendung?

Innerhalb dieser Produktkategorie geht es vor allem um vier Funktionsgruppen: Automatikhaken, Sicherheitshaken, Verkürzungshaken und Wirbelhaken. Obwohl alle zur Gruppe der Hebehaken gehören, lösen sie unterschiedliche Aufgaben.

• Automatikhaken eignen sich, wenn sich der Haken beim Einhängen oder unter Zug automatisch verriegeln soll. Das ist vor allem dann sinnvoll, wenn ein unbeabsichtigtes Aushängen organisatorisch oder prozessbedingt besonders kritisch ist.
• Sicherheitshaken sind die typische Wahl für viele Standardanwendungen mit Anschlagketten, wenn ein gesicherter Hakenschluss benötigt wird und die Last kontrolliert angeschlagen wird.
• Verkürzungshaken werden eingesetzt, wenn die Stranglänge einer Anschlagkette angepasst werden muss, etwa bei außermittigem Lastschwerpunkt oder ungleichen Anschlagpunkten.
• Wirbelhaken kommen in Betracht, wenn sich die Last oder der Anschlagpunkt in der Handhabung verdrehen kann und die Hakenverbindung Beweglichkeit in der Ausrichtung braucht.

Diese Ausführungen sind also nicht austauschbar. Wer nur nach Nennlast oder Hakenöffnung auswählt, übersieht oft die eigentliche Funktionsfrage.

Die wichtigsten Entscheidungsfaktoren bei Hebehaken

Für die technische Auswahl sind vor allem diese Angaben relevant:

1. Funktion des Hakens im Anschlagvorgang

Entscheidend ist hier, ob der Haken in erster Linie Last aufnehmen, gegen unbeabsichtigtes Öffnen sichern, Kettenstränge verkürzen oder Verdrehungen ausgleichen soll. Ein Verkürzungshaken ersetzt keinen Sicherheitshaken. Ein Wirbelhaken ersetzt nicht automatisch eine Verkürzungslösung. In der Praxis hängt die Auswahl vor allem davon ab, welche Aufgabe der Haken innerhalb der gesamten Anschlagkette übernimmt.

2. Kompatibilität mit der Anschlagkette

Hebehaken müssen zur konkreten Anschlagkette und zur restlichen Konfiguration passen. Dazu gehören unter anderem Kettenabmessung, Verbindungsausführung und die Eignung der übrigen Komponenten. Gerade bei Kombinationen verschiedener Bauteile sollte geprüft werden, ob die konkrete Ausführung laut Herstellerangaben freigegeben ist. Bei falscher Kombination von Komponenten entsteht schnell Scheinsicherheit.

3. Art des Lastanschlagpunkts

Die Form und Zugänglichkeit des Anschlagpunkts bestimmt mit, welche Hakenbauform praktikabel ist. Relevant sind zum Beispiel Platzverhältnisse, Materialstärke, Bewegungsfreiheit beim Einhängen und die Frage, ob ein gesicherter Verschluss nötig ist. Nicht jeder Haken passt sinnvoll an jede Öse, jeden Ring oder jeden Befestigungspunkt.

4. Beweglichkeit der Last während des Hebevorgangs

Wenn sich Lasten beim Anheben ausrichten, drehen oder pendeln können, muss die Hakenbauform dazu passen. Wirbelhaken können hier funktional Vorteile bieten. Wenn die Last dagegen statisch und klar geführt angeschlagen wird, ist häufig eine andere Ausführung sinnvoller. Vor dem Einsatz sollte geprüft werden, ob die konkrete Bewegung vom Produktaufbau abgedeckt wird.

5. Dokumentation, Prüfung und interne Freigabe

Bei professionellen Anwendungen spielen nicht nur die Bauteile selbst, sondern auch Prüfhinweise, Kennzeichnung und interne Dokumentation eine Rolle. Gerade wenn Hebehaken in bestehende Anschlagketten integriert oder ersetzt werden, sollten Herstellerangaben und die Eignung der Gesamtkonfiguration nachvollziehbar sein. Für die interne Dokumentation können Prüfhinweise oder Herstellerangaben relevant sein.

Worauf es bei den einzelnen Hebehaken ankommt

Automatikhaken

Automatikhaken sind sinnvoll, wenn der Hakenschluss nicht allein von einer manuellen Sicherungsbewegung abhängen soll. Das kann bei wiederkehrenden Hebevorgängen oder bei schwer zugänglichen Anschlagpunkten vorteilhaft sein. Wichtig ist dabei nicht nur der Verriegelungsmechanismus, sondern auch, wie gut sich der Haken unter den tatsächlichen Arbeitsbedingungen bedienen lässt. Nicht geeignet ist diese Ausführung, wenn der konkrete Anschlagpunkt die automatische Schließfunktion behindert oder wenn die Geometrie der Lastaufnahme nicht zur Hakenform passt.

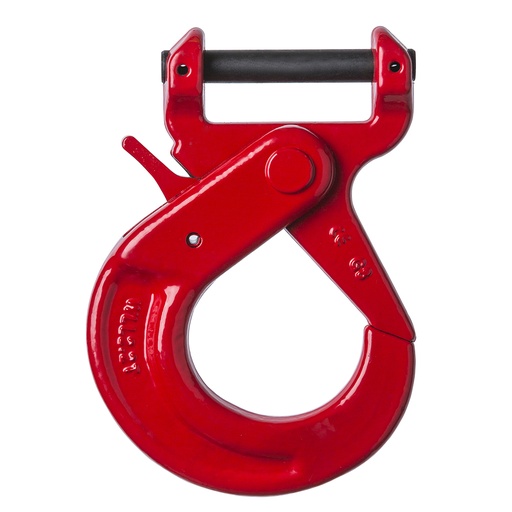

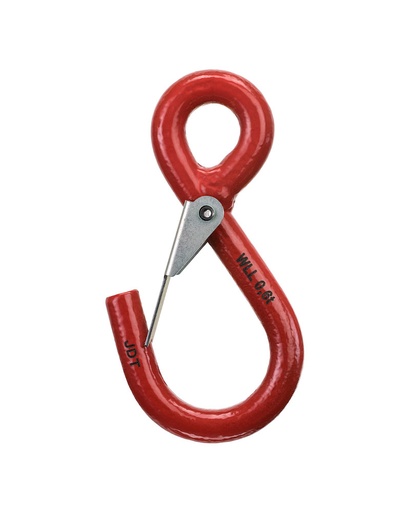

Sicherheitshaken

Sicherheitshaken sind häufig die passende Lösung, wenn Lasten kontrolliert angeschlagen und gegen unbeabsichtigtes Herausrutschen gesichert werden sollen. In der Praxis kommt es hier stark auf die Hakenöffnung, die Verschlusssituation und die Passung zum Anschlagpunkt an. Gerade bei beengten Platzverhältnissen reicht die reine Tragfähigkeitsbetrachtung nicht aus. Wenn der Anschlagpunkt nur schwer zugänglich ist oder die Sicherung im Ablauf oft offen bleibt, sollte geprüft werden, ob ein Automatikhaken funktional besser passt.

Verkürzungshaken

Verkürzungshaken werden verwendet, um Kettenstränge in der Länge anzupassen. Das ist besonders relevant, wenn Lastschwerpunkte nicht mittig liegen oder mehrsträngige Anschlagketten an unterschiedliche Anschlagpunkte angepasst werden müssen. Häufig wird unterschätzt, dass die Verkürzung die gesamte Anschlagsituation beeinflusst. Gerade bei mehrsträngigen Anschlagketten reicht die reine Anpassung der Länge nicht aus, wenn Lastverteilung, Anschlagwinkel oder die Eignung der Gesamtkonfiguration nicht mitgedacht werden.

Wirbelhaken

Wirbelhaken kommen vor allem dann in Betracht, wenn sich die Last während des Anschlagens oder Hebens in eine andere Richtung ausrichten kann. Die drehbare Lagerung kann helfen, ungewollte Verspannungen im Anschlussbereich zu reduzieren. Allerdings ist nicht jede drehbare Ausführung automatisch für jede Belastungsart geeignet. Für diese Anwendung muss die konkrete Ausführung geprüft werden, insbesondere wenn die Last nicht nur statisch angehoben, sondern auch bewegt oder gedreht wird.

Häufige Fehler bei der Auswahl von Hebehaken

Fehler 1: Nur nach Tragfähigkeit auswählen

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Gerade bei Hebehaken reicht die Nennlast allein nicht aus. Entscheidend sind zusätzlich Bauform, Verriegelung, Beweglichkeit und die Passung zum Anschlagpunkt. Ein formal ausreichend dimensionierter Haken kann in der Anwendung trotzdem ungeeignet sein.

Fehler 2: Verkürzungshaken als universelle Hakenlösung behandeln

Verkürzungshaken dienen der Längenanpassung und nicht als allgemeiner Lastanschluss in jeder Situation. Wenn diese Funktion missverstanden wird, kann die Anschlagkette falsch konfiguriert werden. Das Risiko liegt dann weniger im Einzelteil als in der fehlerhaften Gesamtnutzung.

Fehler 3: Komponenten ohne Herstellerfreigabe kombinieren

Gerade beim Austausch einzelner Haken in bestehenden Anschlagketten wird oft angenommen, dass ähnliche Abmessungen ausreichen. Das ist zu kurz gedacht. Kompatibilität von Komponenten sollte nicht vermutet, sondern anhand der konkreten Ausführung und der Herstellerfreigabe geprüft werden.

Fehler 4: Bewegungen der Last nicht berücksichtigen

Wenn sich Lasten beim Anheben drehen oder ausrichten, kann eine starre Hakenlösung unpraktisch oder technisch ungünstig sein. Umgekehrt ist ein Wirbelhaken nicht automatisch die richtige Wahl, wenn die Lastführung klar und unbeweglich ist. Die reale Anschlagsituation muss vorab bekannt sein.

Wann eine andere Lösung sinnvoller ist

Eine andere Lösung ist sinnvoll, wenn nicht der Haken selbst, sondern die gesamte Konfiguration der Anschlagketten mit Hebehaken angepasst werden muss. Das gilt zum Beispiel, wenn die Zahl der Stränge, die Kettenlänge oder die Grundbauart der Anschlagkette nicht zur Last passt. Dann reicht der Wechsel des Hebehakens allein oft nicht aus.

Auch innerhalb dieses Menüzweigs kann eine andere Unterkategorie besser passen:

• Wenn eine automatische Verriegelung im Vordergrund steht, ist ein Automatikhaken meist die präzisere Wahl.
• Wenn die Last kontrolliert angeschlagen wird und ein gesicherter Verschluss benötigt wird, passt häufig ein Sicherheitshaken.
• Wenn ungleiche Stranglängen ausgeglichen werden müssen, sollte ein Verkürzungshaken geprüft werden.
• Wenn die Last im Anschlagpunkt drehbar aufgenommen werden soll, kann ein Wirbelhaken die passendere Ausführung sein.

Nicht geeignet ist diese Produktgruppe insgesamt, wenn statt eines Hakenwechsels ein anderer Aufbau der Anschlagkette erforderlich ist. Dann sollte die Gesamtauslegung der Anschlagketten geprüft werden.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auswahl eines Hebehakens benötigt?

Wichtig sind vor allem die vorhandene Anschlagkette, die Funktion des Hakens, die Art des Anschlagpunkts, die Platzverhältnisse beim Einhängen und die Frage, ob eine Verriegelung, Verkürzung oder Drehbeweglichkeit benötigt wird. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Wann ist ein Sicherheitshaken nicht die beste Wahl?

Wenn der Arbeitsablauf eine automatische Verriegelung erfordert oder wenn das manuelle Sichern im Betrieb fehleranfällig ist, kann ein Automatikhaken sinnvoller sein. Auch bei Anwendungen mit notwendiger Längenanpassung oder Drehbeweglichkeit ist meist eine andere Hakenbauform passender.

Kann ein Hebehaken einfach gegen eine andere Bauform ausgetauscht werden?

Das sollte nicht pauschal angenommen werden. Entscheidend ist, ob die konkrete Ausführung zur Anschlagkette und zur restlichen Konfiguration passt. Für die technische Auswahl müssen Kompatibilität, Herstellerangaben und die vorgesehene Anwendung geprüft werden.

Welche Rolle spielt die Einsatzumgebung?

Die Einsatzumgebung beeinflusst Handhabung, Verschleiß und Eignung der Ausführung. Je nach Anwendung können Feuchtigkeit, Schmutz, Korrosion, häufige Nutzung oder eingeschränkte Sicht den praktischen Nutzen einer Hakenbauform verändern. Gerade bei anspruchsvollen Umgebungen sollte die konkrete Ausführung auf Eignung geprüft werden.

Hebehaken sachlich auswählen und Fehlanwendungen vermeiden

Hebehaken sind keine austauschbaren Standardbauteile. Entscheidend ist, ob Sie eine gesicherte Lastaufnahme, automatische Verriegelung, Strangverkürzung oder drehbare Verbindung benötigen. Ebenso wichtig sind die Passung zur Anschlagkette, die Geometrie des Anschlagpunkts und die Freigabe der konkreten Kombination. Wenn Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig sind, sollte nicht nur der einzelne Haken, sondern die gesamte Anschlagsituation betrachtet werden.
