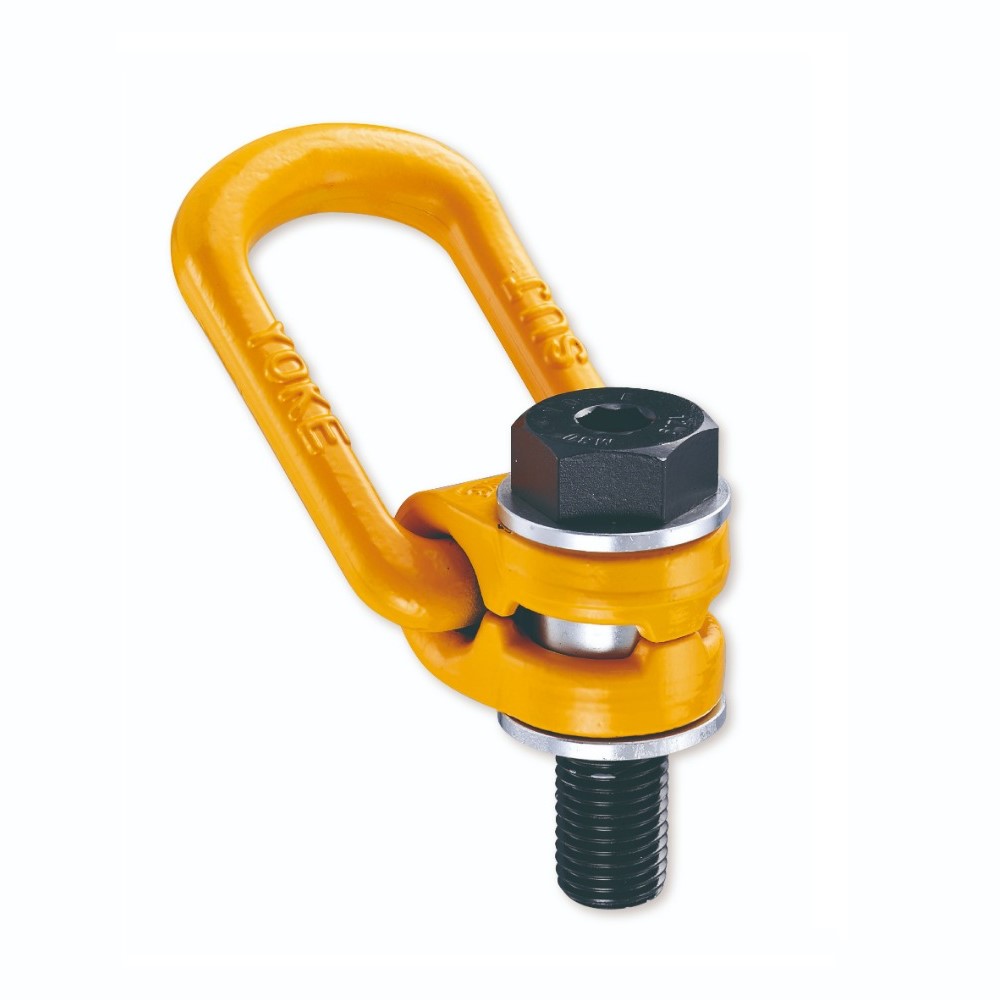

Yoke Lastbock LBO

  • Güteklasse 10 für 25% mehr Tragkraft
  • Chargenkennzeichung für jedes geschmiedete Teil und die Schraube für höchste Produktqualität
  • Volle Tragfähigkeit auch bei 90° geschwenktem Lastbügel
  • 100% elektromagnetische Rissprüfung aller Bauteile
  • Nach EN 1677
  • Größe | Tragfähigkeit
  • Zertifikat

Diese Kombination existiert nicht.

€ 34,95 € 34,95
€ 41,59 inkl. MwSt.
Auf Lager

Dieses Produkt ist auf Anfrage erhältlich. Bitte kontaktieren Sie uns für einen Preis und eine Lieferzeit.

info@hebetechnik-experte.de Kontakt +49 211 38789511
Referenz: HO_YDKH-08


Produktinformation Bewertungen Anhänge Technische Daten

Produktinformation

  • Die Prüfkraft entspricht dem 2,5-fachen der zulässigen Tragfähigkeit für die höchste Sicherheit der YOKE Lastböcke
  • Die Dauerschwingbeständigkeit beträgt mindestens 20.000 Zyklen bei 1,5-facher Tragfähigkeit
  • Extrem korrosionsbeständige und widerstandsfähige Schraubenoberfläche GEOMET
  • Alle YOKE Lastböcke mit Zulassung und H-Stempel der BG
  • Alle Lastböcke erfüllen die Anforderungen der Maschinenrichtlinie sowie der ASME B30.26

YPK technische Zeichnung

Modell WLL (Tonne) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) M (mm) S (mm) SW (mm) Drehmoment (Nm) Gewicht (kg)
LBO 8 0,3 30 35 35 10 11 85 55 29 8 6 13 30 0,2
LBO 10 0,63 30 35 36 10 16 85 55 29 10 6 17 60 0,3
LBO 12 1 33 37 44 14 18 98 57 36 12 8 19 100 0,5
LBO 14 1,2 33 37 45 14 21 98 57 36 14 10 22 120 0,5
LBO 16 1,5 33 37 46 14 24 98 57 36 16 10 24 150 0,5
LBO 18 2 50 54 57 17 26 140 82 44 18 12 30 200 1,3
LBO 20 2,5 50 54 57 17 30 140 82 44 20 12 30 250 1,3
LBO 24 4 50 54 59 17 36 140 82 44 24 12 30 400 1,4
LBO 27 4 60 65 79 23 38 170 99 62 27 17 41 400 2,8
LBO 30 5 60 65 81 23 48 170 99 62 30 17 46 500 3,1
LBO 36 7 60 65 88 23 54 178 99 65 36 22 55 700 3,3
LBO 36 8 77 85 101 27 62 225 124 78 36 22 55 800 5,8
LBO 42 10 77 85 104 27 72 225 124 78 72 24 65 1000 6,3
LBO 42 15 95 104 112 36 63 256 158 86 63 24 65 1500 10,8
LBO 48 20 95 104 120 36 72 259 158 90 48 27 75 2000 11,6
LBO 56 22 95 104 128 36 84 259 158 90 56 27 89 2100 15
LBO 64 22,5 113 104 133 36 100 259 158 90 64 32 95 2200 16,3

Anhänge

Betriebsanleitung

Technische Daten

Die angezeigte Spezifikationstabelle entspricht Ihrer ausgewählten Variante. Um andere Spezifikationen zu sehen, wählen Sie bitte die entsprechende Variante.

Produkt

Artikelnummer
HO_YDKH-08
EAN-Nummer
HO_YDKH-08
Gewicht
0.3
