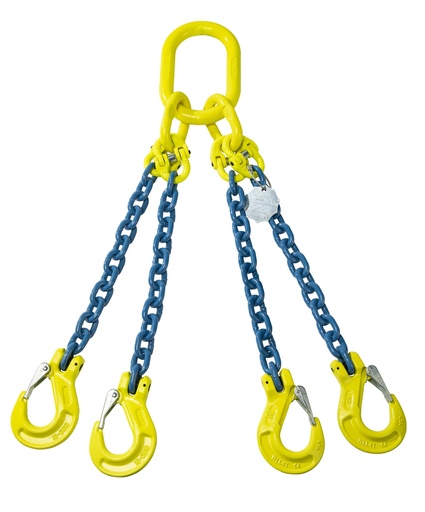

Anschlagketten 4-strang

Anschlagketten 4-strang: sinnvoll bei komplexen Lastaufnahmen mit mehreren Anschlagpunkten

4-strängige Anschlagketten kommen vor allem dann infrage, wenn Lasten über vier Anschlagpunkte aufgenommen werden sollen oder wenn eine stabile Führung der Last mit mehreren Strängen konstruktiv vorgesehen ist. Entscheidend ist dabei nicht nur die Nenntragfähigkeit, sondern vor allem, wie die Last tatsächlich eingeleitet wird: Lastschwerpunkt, Anschlagwinkel, Symmetrie der Lastverteilung, Bauform der Anschlagpunkte und die passende Endausstattung bestimmen, ob eine 4-strängige Ausführung technisch sinnvoll ist. Gerade in der Praxis wird die Auswahl häufig zu stark auf die Kettennenndicke reduziert. Bei 4-strängigen Anschlagketten reicht das nicht aus.

Wann eine 4-strängige Anschlagkette die richtige Wahl ist

Diese Produktgruppe ist vor allem für Anwendungen geeignet, bei denen mehrere definierte Anschlagpunkte an der Last vorhanden sind und eine mehrsträngige Aufnahme konstruktiv oder prozessbedingt erforderlich ist. Typische Fälle sind Lasten mit rechteckiger Geometrie, großem Abstand zwischen den Anschlagpunkten oder mit dem Bedarf nach besserer Lastführung beim Anheben.

In der Praxis hängt die Auswahl vor allem davon ab, ob die Last unter realen Einsatzbedingungen tatsächlich gleichmäßig auf die Stränge verteilt wird. Genau hier entstehen viele Fehlannahmen: Vier vorhandene Anschlagpunkte bedeuten nicht automatisch, dass alle vier Stränge gleich belastet werden. Schon geringe Unterschiede in Geometrie, Anschlaghöhe oder Lastschwerpunkt können dazu führen, dass einzelne Stränge mehr Last übernehmen als angenommen.

Entscheidungshilfe: worauf es bei 4-strängigen Anschlagketten ankommt

Eine 4-strängige Anschlagkette ist meist sinnvoll, wenn:

• die Last konstruktiv für vier Anschlagpunkte ausgelegt ist,
• eine stabile Aufnahme mit mehreren Lastangriffspunkten benötigt wird,
• die Anschlagpunkte in Lage und Abstand zueinander bekannt sind,
• der Lastschwerpunkt ausreichend sicher bestimmt werden kann,
• die passende Endausstattung wie Sicherheitshaken oder Automatikhaken zur Anschlagsituation passt.

Nicht automatisch geeignet ist diese Ausführung, wenn die Last nur ungenau beschrieben ist, der Lastschwerpunkt wandert, die Anschlagpunkte nicht auf gleicher Ebene liegen oder die Stränge im Einsatz unterschiedlich lang wirksam werden. Dann muss genauer geprüft werden, ob eine andere Ausführung sinnvoller ist oder ob die konkrete Konfiguration angepasst werden muss.

Wichtige Auswahlkriterien innerhalb der Produktgruppe

1. Lastverteilung und Lastschwerpunkt

Entscheidend ist hier, wie die Last in die einzelnen Stränge eingeleitet wird. Eine 4-strängige Anschlagkette ist nur dann belastbar planbar, wenn die Lastverteilung nachvollziehbar ist. Bei unsymmetrischen Lasten, außermittigem Schwerpunkt oder ungleichen Anschlagpunkten kann die tatsächliche Beanspruchung deutlich von der theoretischen Annahme abweichen.

Für die technische Auswahl sind daher vor allem diese Angaben relevant: Gewicht der Last, bekannte oder vermutete Schwerpunktlage, Position und Abstand der Anschlagpunkte sowie die vorgesehene Anschlagart. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

2. Anschlagwinkel im realen Einsatz

Bei Anschlagketten bestimmt der Anschlagwinkel maßgeblich, wie sich die Kräfte auf die Stränge verteilen. Gerade bei 4-strängigen Ausführungen wird dieser Punkt häufig unterschätzt. Die Nenntragfähigkeit gilt nicht pauschal für jede Geometrie, sondern nur für definierte Einsatzbedingungen der jeweiligen Ausführung. Vor dem Einsatz sollte daher geprüft werden, mit welchem tatsächlichen Winkel die Last angeschlagen wird und ob die konkrete Kettenkonfiguration dafür geeignet ist.

Wenn der Winkel ungünstig wird oder sich im Hub verändert, kann eine andere Konfiguration oder eine andere Strangzahl technisch sinnvoller sein.

3. Aufhängeglied und Endbeschläge

Das Aufhängeglied muss zur Aufnahme am Kranhaken passen und ausreichend Beweglichkeit für die geplante Anschlagsituation bieten. Ebenso wichtig ist die Auswahl der Endbeschläge. Je nach Anwendung kommen unterschiedliche Hakenbauformen infrage, etwa Sicherheitshaken oder Automatikhaken, wenn die Handhabung oder das unbeabsichtigte Aushängen besonders kritisch ist.

In der Praxis sollte nicht nur geprüft werden, ob der Haken „passt“, sondern ob seine Bauform zur Einhängegeometrie des Anschlagpunkts passt. Zu enge Querschnitte, ungünstige Auflage oder erzwungene Fehlstellungen führen schnell zu einer ungeeigneten Lastaufnahme.

4. Kettennenndicke, Güteklasse und Verschleißreserve

Die Kettennenndicke ist ein zentrales Auswahlmerkmal, aber nicht isoliert zu betrachten. Ebenso relevant sind Güteklasse, konkrete Zusammenstellung der Komponenten und die Frage, wie rau die Einsatzumgebung ist. In anspruchsvollen Anwendungen mit häufiger Nutzung, Schmutz, Stoßbelastung oder mechanischem Abrieb reicht die reine Betrachtung der Ausgangsdaten oft nicht aus.

Gerade bei dieser Anwendung reicht die Nennlast allein nicht aus. Wer zu knapp dimensioniert, reduziert die Reserve gegenüber Verschleiß, Fehlbedienung oder ungünstiger Lastverteilung.

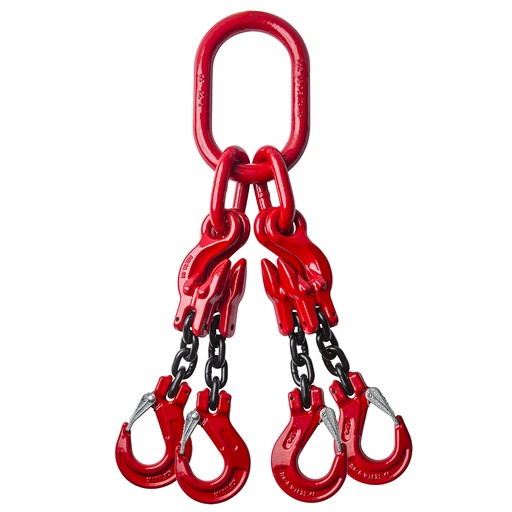

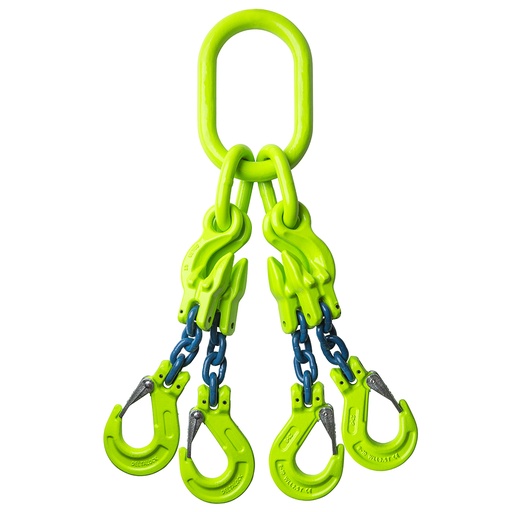

5. Verkürzung und Anpassung an unterschiedliche Anschlagpunkte

Wenn Anschlagpunkte nicht exakt gleich liegen oder die Last austariert werden muss, kann eine Verkürzungsmöglichkeit relevant sein. Dabei ist wichtig, dass die konkrete Ausführung und die vorgesehenen Komponenten zusammenpassen. Eine improvisierte Längenanpassung oder die Kombination nicht abgestimmter Teile führt schnell zu Scheinsicherheit.

Wenn eine Verkürzung benötigt wird, sollte geprüft werden, ob die Ausführung dafür konstruktiv vorgesehen ist und welche Prüfhinweise oder Herstellerangaben dazu vorliegen.

Häufige Fehler bei 4-strängigen Anschlagketten

Vier Stränge werden mit gleichmäßiger Lastverteilung verwechselt

Das ist einer der häufigsten Fehler in der Praxis. Nicht jede 4-strängige Anschlagkette arbeitet automatisch mit vier gleich belasteten Strängen. Bereits kleine Unterschiede in Geometrie oder Schwerpunktlage können dazu führen, dass einzelne Stränge deutlich stärker beansprucht werden. Bei falscher Annahme kann die tatsächliche Reserve geringer sein als erwartet.

Der Anschlagwinkel wird erst auf der Baustelle oder in der Halle berücksichtigt

Wenn der reale Anschlagwinkel erst beim Einsatz sichtbar wird, ist die Auswahl oft schon zu spät getroffen. Die technische Eignung muss vorher geprüft werden. Besonders kritisch wird es bei beengten Platzverhältnissen, hohen Lasten oder wechselnden Lastabmessungen.

Komponenten werden nur nach Passform kombiniert

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf das mechanische Zusammenpassen reduziert wird. Dass ein Haken, Verbindungsteil oder Aufhängeglied montierbar ist, bedeutet noch nicht, dass die Kombination für die Anwendung geeignet ist. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate relevant sein, insbesondere wenn Komponenten nachgerüstet oder ausgetauscht werden.

Verschlissene Kettenglieder werden zu lange weiterverwendet

Bei Anschlagketten entstehen Risiken nicht nur durch Fehlbelastung, sondern auch durch fortschreitenden Verschleiß. Oberflächenbeschädigungen, Deformationen, Kerben oder auffällige Veränderungen an Gliedern und Beschlägen müssen ernst genommen werden. Ob eine weitere Nutzung zulässig ist, muss anhand der konkreten Ausführung und der Prüfhinweise bewertet werden.

Wann eine andere Lösung besser passt

Eine andere Lösung ist sinnvoll, wenn die Last keine vier sinnvoll nutzbaren Anschlagpunkte hat oder wenn die Lastaufnahme einfacher und eindeutiger mit weniger Strängen gelöst werden kann.

• Eine 1-strängige Anschlagkette ist oft die bessere Wahl, wenn nur ein Anschlagpunkt genutzt wird oder die Last gezielt zentral aufgenommen werden soll.
• Eine 2-strängige Anschlagkette passt besser, wenn zwei definierte Anschlagpunkte vorhanden sind und die Lastaufnahme dadurch klarer beherrschbar ist.
• Wer noch zwischen verschiedenen Ausführungen vergleichen muss, findet auf der Seite Anschlagketten die passende Orientierung innerhalb der Produktgruppe.

Wenn nicht die komplette Anschlagkette, sondern einzelne Bauteile ersetzt oder angepasst werden sollen, sind je nach Bedarf auch Kettenkomponenten, Haken oder Aufhängeglied und weitere Glieder relevant. Dabei muss die Kompatibilität der konkreten Ausführung geprüft werden.

Welche Angaben für eine saubere Auswahl vorliegen sollten

Für eine belastbare Auswahl einer 4-strängigen Anschlagkette sollten mindestens diese Informationen vorliegen:

• Gewicht der Last
• Abmessungen und Form der Last
• Lage des Lastschwerpunkts
• Anzahl, Position und Ausführung der Anschlagpunkte
• geplante Anschlagart und voraussichtlicher Anschlagwinkel
• Einsatzumgebung, zum Beispiel Innenbereich, Außenbereich, Schmutz, Feuchtigkeit oder raue Oberflächen
• Nutzungsfrequenz und Dokumentationsbedarf

Wenn die Anwendung davon abweicht, ist eine andere Lösung sinnvoller oder die konkrete Ausführung muss vorab genauer abgestimmt werden.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung einer 4-strängigen Anschlagkette benötigt?

Entscheidend sind Lastgewicht, Schwerpunktlage, Anzahl und Position der Anschlagpunkte, der geplante Anschlagwinkel sowie die gewünschte Endausstattung. Ohne diese Angaben lässt sich die Eignung der Ausführung nur eingeschränkt beurteilen.

Wann ist eine 4-strängige Anschlagkette nicht geeignet?

Nicht geeignet ist diese Ausführung, wenn die Last keine sinnvoll nutzbaren vier Anschlagpunkte hat, der Lastschwerpunkt unklar ist oder die Stränge im Einsatz voraussichtlich ungleich belastet werden, ohne dass dies technisch berücksichtigt wurde.

Welche Rolle spielt die Einsatzumgebung?

Die Einsatzumgebung beeinflusst Verschleiß, Oberflächenzustand und die Lebensdauer der Komponenten. Bei Feuchtigkeit, rauer Umgebung, Schmutz oder mechanisch anspruchsvollen Bedingungen sollte die konkrete Ausführung darauf abgestimmt und anhand der Herstellerangaben bewertet werden.

Muss die Kombination aus Kette, Haken und weiteren Komponenten gesondert geprüft werden?

Ja, das sollte geprüft werden. Gerade bei nachträglichen Änderungen oder beim Austausch einzelner Bauteile ist entscheidend, ob die konkrete Kombination technisch zusammenpasst und für die vorgesehene Anwendung freigegeben ist. Herstellerfreigabe und Prüfhinweise können dafür relevant sein.

Beratung zur passenden 4-strängigen Anschlagkette

4-strängige Anschlagketten sind sinnvoll, wenn mehrere Anschlagpunkte sicher genutzt werden sollen und die Lastaufnahme technisch sauber beschrieben werden kann. Entscheidend sind nicht nur Strangzahl und Kettennenndicke, sondern vor allem Lastverteilung, Anschlagwinkel, Endbeschläge und die reale Einsatzsituation. Wenn Tragfähigkeit, Lastschwerpunkt, Einsatzumgebung oder passende Ausführung noch nicht eindeutig sind, sollte die Auswahl vor dem Kauf geprüft werden.

Sind Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
