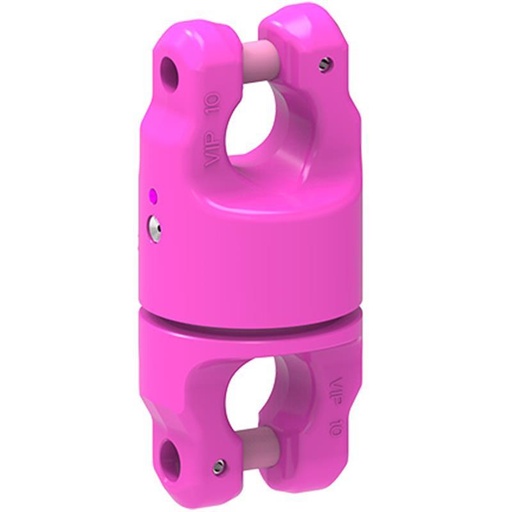

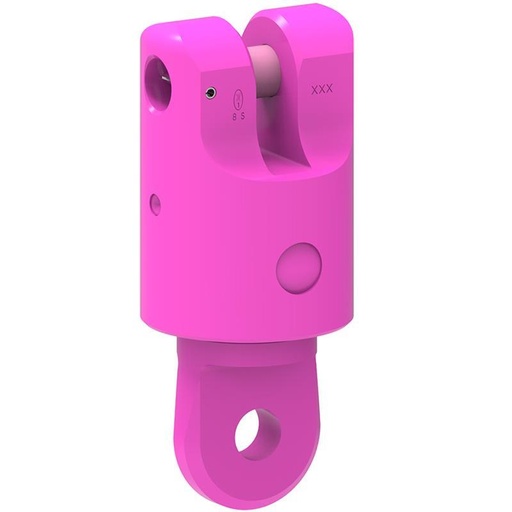

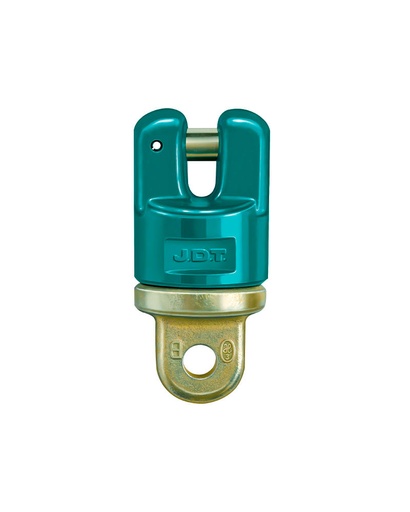

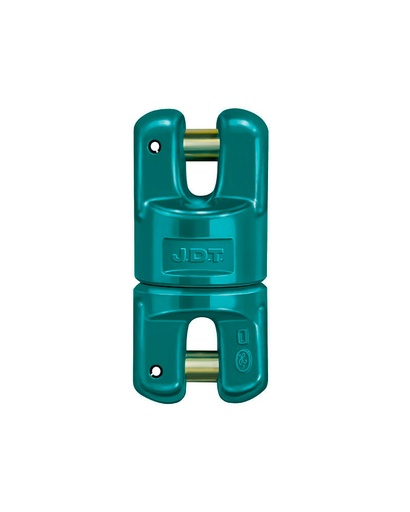

Verbindungsglieder

Verbindungsglieder für Anschlagketten richtig auswählen

Verbindungsglieder werden eingesetzt, wenn einzelne Komponenten in Anschlagketten technisch sauber miteinander verbunden werden sollen. Gerade in diesem Bereich reicht es nicht aus, nur auf die nominelle Größe zu achten. Entscheidend ist, ob das Verbindungsglied zur Kette, zum Aufhängeglied, zum Haken und zur vorgesehenen Anwendung passt. Bei falscher Auswahl entstehen keine kleinen Toleranzprobleme, sondern mögliche Schwachstellen im Lastpfad. Für Einkauf, Technik und Arbeitssicherheit ist deshalb vor allem wichtig, die Verbindung nicht als nebensächliches Teil zu behandeln, sondern als tragende Schnittstelle innerhalb des gesamten Systems.

Entscheidungshilfe: Wann ist ein Verbindungsglied die richtige Lösung?

Ein Verbindungsglied ist sinnvoll, wenn innerhalb einer Anschlagkette Komponenten sicher und passend zusammengeführt werden müssen. Typische Anwendungen sind der Aufbau oder Ersatz einzelner Verbindungspunkte zwischen Kette und Endbauteil oder zwischen Kette und weiteren Elementen aus dem System der Kettenkomponenten.

Diese Produktgruppe eignet sich vor allem, wenn:

• eine Anschlagkette aus Einzelteilen aufgebaut oder instand gesetzt wird,
• ein vorhandenes Bauteil ersetzt werden muss, ohne die gesamte Anschlagkette auszutauschen,
• die Verbindung zwischen Kettenglied und Anschlusskomponente konstruktiv sauber gelöst werden soll,
• eine Ausführung benötigt wird, die innerhalb des vorgesehenen Systems des Herstellers vorgesehen ist.

Nicht jede Verbindung innerhalb einer Anschlagkette sollte jedoch über irgendein beliebiges Glied gelöst werden. In der Praxis hängt die Auswahl vor allem davon ab, welche Kettennenngröße vorliegt, welche Bauteile verbunden werden, ob eine bewegliche Lagerung nötig ist und ob die Kombination laut Herstellerangaben freigegeben ist.

Welche Ausführung innerhalb der Produktgruppe passt?

Bei Verbindungsgliedern kommt es weniger auf eine allgemeine Produktbeschreibung an als auf die konkrete Einbausituation. Für die Auswahl sind vor allem diese drei Fragen relevant:

• Welche Komponenten werden verbunden?
  Die Verbindung zwischen Kette und Haken stellt andere Anforderungen als die Verbindung zu einem Aufhängeglied oder zu einer Sonderkomponente.
• Welche Kettenabmessung ist vorhanden?
  Das Verbindungsglied muss geometrisch und systemseitig zur Kette passen. Eine scheinbar ähnliche Größe genügt nicht, wenn Maulweite, Materialstärke oder Einbaulage abweichen.
• Wird eine Standardverbindung oder eine spezielle Systemlösung benötigt?
  Je nach Aufbau kann ein einfaches Verbindungsglied ausreichen oder eine Lösung sinnvoller sein, die besser mit weiteren Komponenten aus dem Sortiment abgestimmt ist.

Wenn die Anwendung über eine einfache lineare Verbindung hinausgeht, kann auch eine andere Unterkategorie aus dem gleichen Menüzweig sinnvoller sein, etwa Aufhängeglied, Aufhängeglieder mit Verkürzungshaken oder verschiedene Glieder.

Technische Auswahlkriterien bei Verbindungsgliedern

1. Kompatibilität mit der Kettennenngröße

Das wichtigste Auswahlkriterium ist die Passung zur verwendeten Anschlagkette. Dabei geht es nicht nur um die Nennangabe, sondern auch um die tatsächliche Systemkompatibilität. Vor dem Einsatz sollte geprüft werden, für welche Kettengröße und welche Baureihe das Verbindungsglied vorgesehen ist. Wenn diese Zuordnung nicht eindeutig ist, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

2. Passung zu den angrenzenden Komponenten

Ein Verbindungsglied verbindet keine abstrakten Lastwerte, sondern konkrete Bauteile. Deshalb muss geprüft werden, ob Aufnahmen, Materialstärken, Öffnungen und Beweglichkeit der angrenzenden Komponenten zueinander passen. Gerade bei der Verbindung zu Sicherheitshaken oder zu einem Aufhängeglied entstehen häufig Probleme, wenn nur nach Augenmaß entschieden wird.

3. Eignung für die vorgesehene Belastungsrichtung

Entscheidend ist hier, wie die Kräfte im späteren Einsatz in das Bauteil eingeleitet werden. Verbindungsglieder sind nicht automatisch für jede Einbaulage oder jede Kraftumlagerung geeignet. Wenn eine Anwendung zu seitlicher Belastung, Verspannung oder ungünstiger Gelenkstellung führt, muss die konkrete Ausführung geprüft werden.

4. Austauschbarkeit im bestehenden System

In der Praxis werden Verbindungsglieder oft im Rahmen von Reparatur oder Nachrüstung beschafft. Dabei reicht es nicht aus, ein optisch ähnliches Teil zu wählen. Relevant sind Herstellerangaben, Systemzugehörigkeit und die Frage, ob die Kombination mit vorhandenen Kettenkomponenten freigegeben ist. Für die interne Dokumentation können dabei Prüfhinweise oder Herstellerangaben relevant sein.

5. Verschleiß und Einsatzumgebung

Auch wenn das Verbindungsglied klein wirkt, ist es einem erheblichen mechanischen Einfluss ausgesetzt. Bei rauer Umgebung, häufiger Nutzung, Verschmutzung oder erhöhter Beanspruchung sollte besonders auf den Zustand bestehender Komponenten geachtet werden. Gerade bei Anschlagketten reicht die Nennlast allein nicht aus; Verschleiß, Oberflächenzustand und reale Einsatzbedingungen beeinflussen die Auswahl und den Weiterbetrieb erheblich.

Häufige Fehler in der Praxis

• Fehler 1: Verbindungsglied nur nach Größe auswählen.
  Eine ähnliche Abmessung bedeutet noch keine sichere Systempassung. Bei falscher Kombination können Bauteile klemmen, ungünstig belastet werden oder nicht sauber im Lastpfad arbeiten.
• Fehler 2: Komponenten unterschiedlicher Ausführung beliebig kombinieren.
  Gerade bei Anschlagketten entsteht schnell Scheinsicherheit, wenn Kette, Verbindungsglied und Haken zwar mechanisch zusammenpassen, aber nicht als abgestimmte Lösung vorgesehen sind.
• Fehler 3: Reparatur ohne Prüfung der angrenzenden Teile.
  Wird nur das offensichtliche Verbindungsteil ersetzt, bleiben verschlissene Kettenglieder oder ungeeignete Anschlusskomponenten oft unberücksichtigt. Das ist technisch riskant und erschwert die interne Freigabe.
• Fehler 4: Bewegungsbedarf unterschätzen.
  Wenn sich Bauteile unter Last verdrehen oder ausrichten müssen, kann eine zu starre oder geometrisch unpassende Verbindung zu Fehlbelastungen führen.

Wann eine andere Lösung besser passt

Ein Verbindungsglied ist nicht die beste Wahl, wenn die Anwendung eigentlich eine andere Funktion verlangt als reine Verbindung.

• Wenn ein zentraler oberer Anschlusspunkt für mehrere Stränge benötigt wird, ist eher ein Aufhängeglied sinnvoll.
• Wenn Stränge verkürzt oder in der Länge angepasst werden müssen, ist ein Aufhängeglied mit Verkürzungshaken die passendere Lösung.
• Wenn die bestehende Anschlagkette insgesamt nicht mehr zur Anwendung passt, ist oft eine neu konfigurierte Anschlagkette sinnvoller als der Austausch einzelner Teile.
• Wenn ein Endbauteil für den Lastanschluss fehlt, sollte statt eines Verbindungsglieds eher die passende Kategorie für Haken geprüft werden.

Eine andere Lösung ist sinnvoll, wenn die Anwendung davon abweicht, wofür das Verbindungsglied konstruktiv vorgesehen ist. Das betrifft vor allem komplexe Mehrstranglösungen, Verkürzungen oder Systemumbauten.

Welche Angaben sollten für die Auswahl vorliegen?

Für eine technisch saubere Auswahl sind vor allem diese Angaben hilfreich:

• Kettennenngröße der vorhandenen Anschlagkette
• Art der zu verbindenden Komponenten
• geplante Einbaulage und Belastungsrichtung
• ob es sich um Neubau, Austausch oder Ergänzung handelt
• Angaben zum vorhandenen System oder Hersteller, wenn Komponenten ergänzt werden sollen
• Einsatzumgebung und Nutzungsintensität

Fehlen diese Angaben, sollte keine Auswahl allein über Abbildungen oder ungefähre Maßannahmen getroffen werden.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für das richtige Verbindungsglied benötigt?

Mindestens erforderlich sind die Kettennenngröße, die angrenzenden Bauteile und die vorgesehene Belastungsrichtung. Bei bestehenden Anschlagketten ist zusätzlich wichtig, aus welchem System die übrigen Komponenten stammen.

Wann ist ein Verbindungsglied nicht geeignet?

Nicht geeignet ist diese Ausführung, wenn eigentlich eine Funktion wie Verkürzen, zentrales Aufhängen oder ein spezieller Lastanschluss benötigt wird. Auch bei unklarer Kompatibilität mit vorhandenen Komponenten sollte keine Auswahl ohne Prüfung erfolgen.

Welche Rolle spielt die Kombination mit vorhandenen Kettenkomponenten?

Eine sehr große. Verbindungsglieder arbeiten nicht isoliert, sondern innerhalb eines Systems. Entscheidend ist, ob die konkrete Ausführung mit Kette, Aufhängeglied und Haken technisch zusammenpasst und laut Herstellerangaben verwendet werden darf.

Was ist bei Austausch oder Instandsetzung besonders zu beachten?

Beim Austausch sollte nicht nur das defekte oder fehlende Teil betrachtet werden. Prüfen Sie auch den Zustand der angrenzenden Kettenglieder, die Eignung der angeschlossenen Komponenten und die Dokumentation der bestehenden Anschlagkette. Für die interne Freigabe können Prüfhinweise und Herstellerangaben relevant sein.

Beratung zu Verbindungsgliedern für Anschlagketten

Verbindungsglieder sind die richtige Produktgruppe, wenn innerhalb von Anschlagketten eine passende und technisch nachvollziehbare Verbindung zwischen Komponenten hergestellt werden soll. Entscheidend sind dabei nicht nur Größe und Form, sondern vor allem Systemkompatibilität, Belastungsrichtung und die Einbindung in die vorhandene Anschlagkette. Wenn Kettennenngröße, Ausführung oder Kombination mit vorhandenen Komponenten noch nicht eindeutig sind, sollte die Auswahl vorab geprüft werden.
