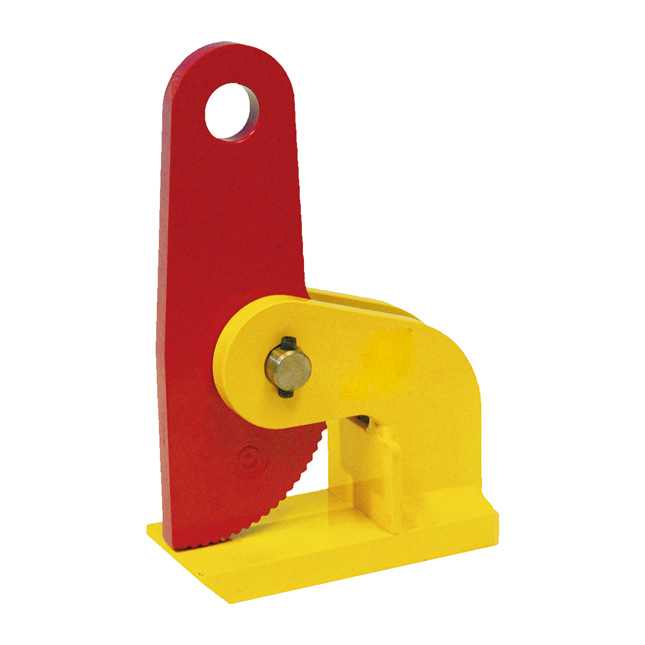

Terrier FHX, FHSX Horizontale Hebeklemme (Paar)
- Robuster Halt und Sicherheit für das horizontale Heben von flachen Stahlplatten.
- Hergestellt aus verschleißfestem legiertem Stahl für langfristige Haltbarkeit.
- Verwendung paarweise für optimale Lastverteilung und erhöhte Sicherheit.
- Geeignet für flache Platten, nicht für geformte oder durchbiegende Konstruktionen.
- Entspricht der EN-Norm für horizontale Hebeklemmen.
Terrier FHX, FHSX horizontale Plattenklemme (Paar) – Sicheres und effizientes horizontales Heben
Einführung
Die Terrier FHX und FHSX horizontalen Plattenklemmen wurden für das sichere Heben und den Transport von Stahlplatten entwickelt. Diese Hebeklemmen bieten optimale Griffigkeit dank ihres robusten Segments und Gehäuses. Durch die Verwendung von hochwertigen Stahlsorten sind sie äußerst langlebig. Dies macht die Terrier FHX/FHSX zur zuverlässigen Wahl für horizontale Bewegungen in industriellen Umgebungen.
Vorteile und Nachteile
- Optimale Sicherheit: Die Klemmen gewährleisten einen festen Halt und verhindern ein Abrutschen.
- Langlebige Materialien: Hergestellt aus verschleißfestem legiertem Stahl für eine lange Lebensdauer.
- Einfache Handhabung: Schnell zu montieren und immer paarweise einsetzbar.
- Nur für flache Platten geeignet: Nicht geeignet für geformte oder durchbiegende Platten.
- Nur für horizontalen Einsatz: Nicht anwendbar für vertikales Heben oder Transportieren.
Anwendungen
- Wofür verwendet man die Terrier FHX/FHSX horizontale Plattenklemme?
- Diese Klemmen sind ausschließlich für das horizontale Heben und den Transport von nicht durchbiegenden Stahlplatten und Konstruktionen geeignet. Der Einsatz ist nur zulässig, wenn die Klemme auf einer flachen Auflagefläche angebracht werden kann.
- Warum immer im Paar verwenden?
- Die paarweise Verwendung sorgt für eine gleichmäßige Lastverteilung und erhöht die Sicherheit beim Heben.
Besonderheiten
- Wie funktioniert das Segment?
- Das Segment dient als Aufhängeöse und hält die Last beim Heben fest.
- Ist ein Spreizbalken notwendig?
- Bei Verwendung mehrerer Klemmen wird für eine optimale Lastverteilung ein Lastspreizbalken empfohlen.
- Was tun, wenn die Platte durchbiegt?
- Für durchbiegende Platten ist die FHX/FHSX nicht geeignet; wählen Sie in diesem Fall eine TDH-Klemme.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Mit der Terrier FHX/FHSX horizontalen Plattenklemme entscheiden Sie sich für maximale Sicherheit und Zuverlässigkeit beim horizontalen Transport von Stahlplatten.
Wichtige technische Daten
- Material:
- Hochwertiger legierter Stahl.
- Oberfläche:
- Verschleißfeste und robuste Konstruktion.
- Sicherheit:
- Entspricht allen aktuellen Sicherheitsvorschriften.
- Normen:
- NEN 13155, Australische Norm 4991, ASME B30.20-2010, Maschinenrichtlinie 2006/42/EG.
Technische Daten
Technische Daten
| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | V (mm) | S (mm) | W (mm) | T (mm) | H (mm) | X (mm) | U (mm) | Y (mm) |
| FHX 1 | 1 | 0 - 35 | 2,6 | 140 | 99 | 10 | 25 | 11,5 | 65 | 188 | 15 |
| FHX 2 | 2 | 0 - 60 | 7 | 180 | 118 | 15 | 30,5 | 19,5 | 90 | 287 | 16 |
| FHSX 2 | 2 | 0 - 100 | 9,2 | 180 | 120 | 15 | 30,5 | 19,5 | 90 | 383 | 15 |
| FHX 3 | 3 | 0 - 60 | 8 | 180 | 118 | 20 | 30,5 | 19,5 | 90 | 291 | 16 |
| FHSX 3 | 3 | 0 - 100 | 10 | 180 | 120 | 20 | 30,5 | 19,5 | 90 | 387 | 15 |
| FHX 4 | 4 | 0 - 60 | 13 | 220 | 145 | 25 | 30,5 | 19,5 | 105 | 304 | 20 |
| FHSX 4 | 4 | 0 - 100 | 15 | 220 | 145 | 25 | 30,5 | 19,5 | 105 | 414 | 20 |
| FHX 6 | 6 | 0 - 60 | 14 | 220 | 145 | 25 | 30,5 | 19,5 | 110 | 307 | 20 |
| FHSX 6 | 6 | 0 - 100 | 16,5 | 220 | 145 | 25 | 30,5 | 19,5 | 120 | 414 | 20 |
| FHX 8 | 8 | 0 - 60 | 19 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 |
| FHSX 8 | 8 | 0 - 100 | 21 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 |
| FHX 10 | 10 | 0 - 60 | 19 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 |
| FHSX 10 | 10 | 0 - 100 | 22 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 |
| FHX 12 | 12 | 0 - 60 | 19 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 336 | 30 |
| FHSX 12 | 12 | 0 - 100 | 22 | 225 | 135 | 35 | 30,5 | 19,5 | 120 | 428 | 30 |
| FHX 15 | 15 | 0 - 60 | 30 | 262 | 147 | 35 | 43 | 21,5 | 160 | 344 | 35 |
| FHSX 15 | 15 | 0 - 150 | 53 | 350 | 240 | 35 | 45 | 27,5 | 140 | 665 | 35 |
| FHX 25 | 25 | 0 - 60 | 33 | 262 | 147 | 40 | 43 | 21,5 | 175 | 349 | 35 |
Eigenschaften
- Artikelnummer
- PLK_FHX-01.0035
- EAN-Nummer
- PLK_FHX-01.0035
- Gewicht
- 2.6
- Marke
- Terrier
