Horizontale Plattenklemmen

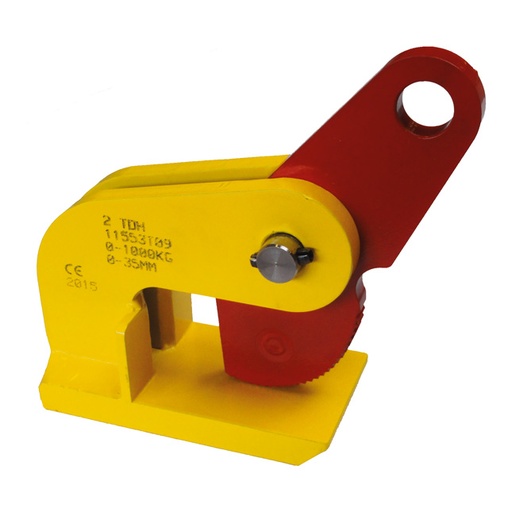

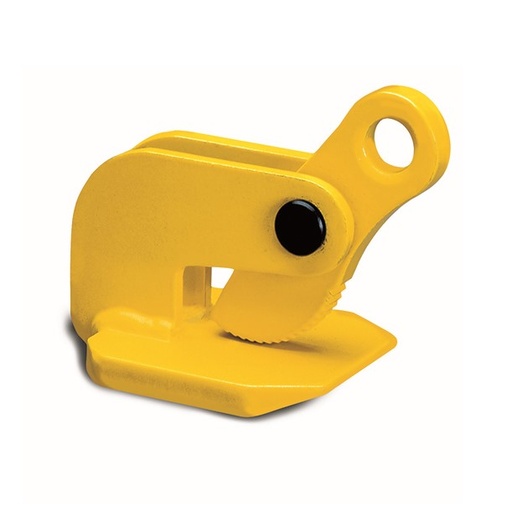

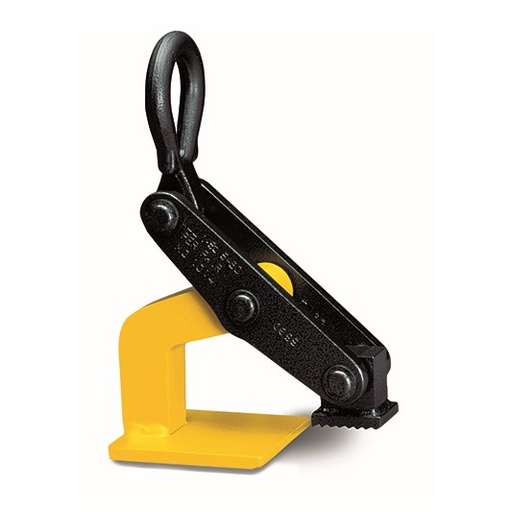

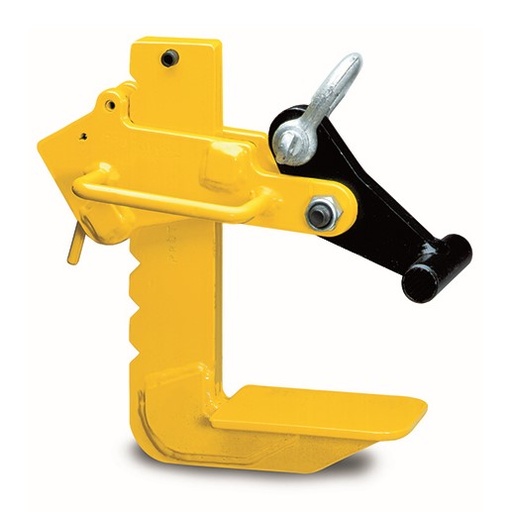

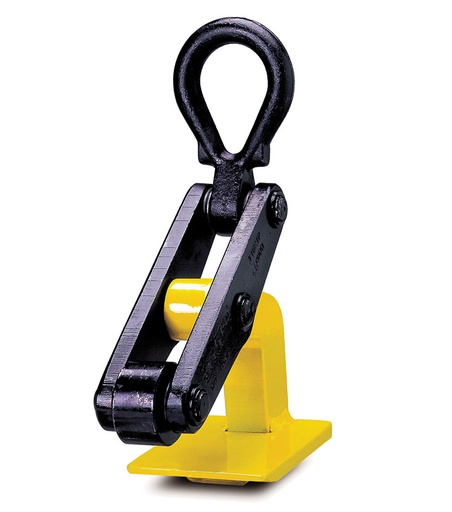

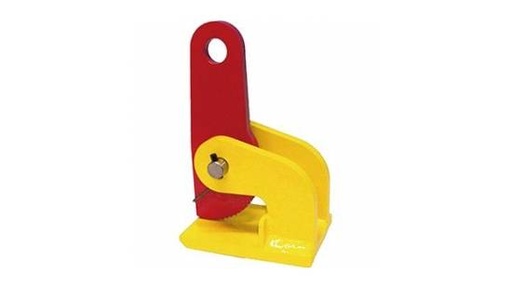

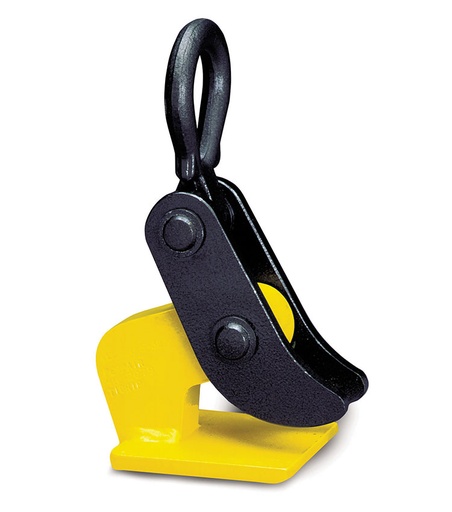

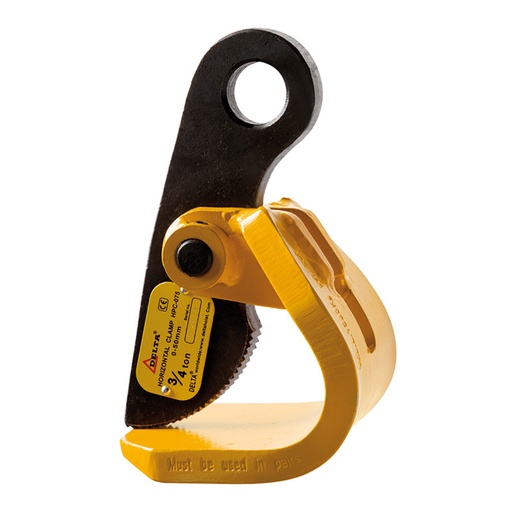

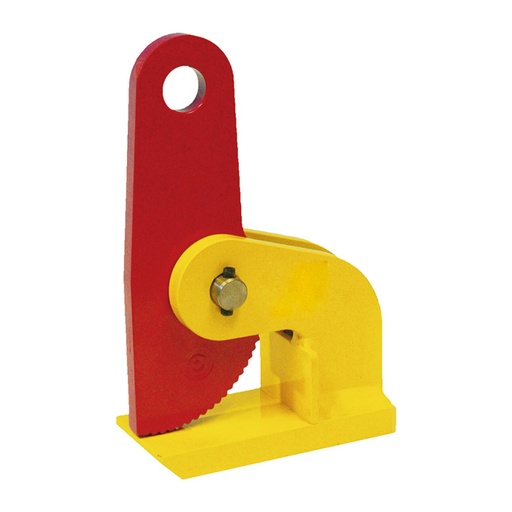

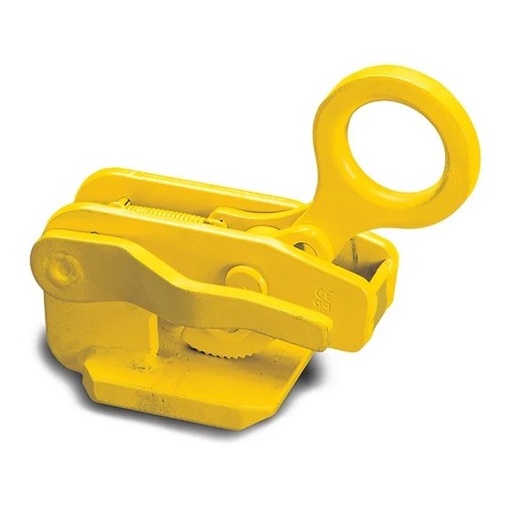

Horizontale Plattenklemmen für den flachen Transport von Blechen und Platten

Horizontale Plattenklemmen werden eingesetzt, wenn Bleche, Stahlplatten oder vergleichbare flache Werkstücke waagerecht angehoben und verfahren werden sollen. Entscheidend ist dabei nicht nur die Last, sondern vor allem die tatsächliche Einsatzart: Materialstärke, Oberflächenzustand, Anzahl der eingesetzten Klemmen, Lastverteilung und die Frage, ob die Platte nur transportiert oder zusätzlich positioniert werden soll. Eine falsche Auswahl führt in der Praxis häufig dazu, dass die Klemme zwar auf dem Papier zur Last passt, aber nicht zur Geometrie oder zur Handhabung im Betrieb. Genau deshalb sollte diese Produktgruppe immer anwendungsbezogen ausgewählt werden.

Wann horizontale Plattenklemmen die richtige Wahl sind

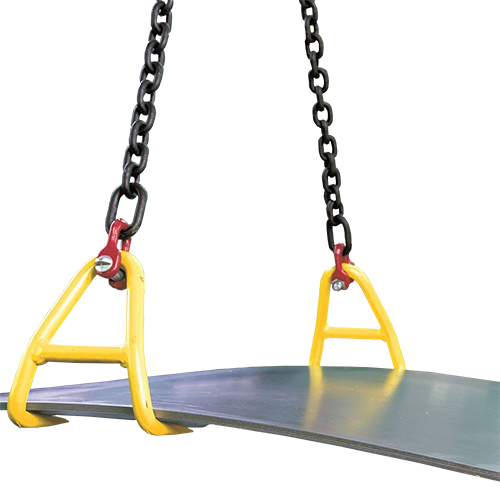

Horizontale Plattenklemmen eignen sich, wenn Platten oder Bleche flach aufgenommen und in horizontaler Lage bewegt werden sollen. Typische Anwendungen sind innerbetriebliche Transporte in Metallbau, Stahlhandel, Fertigung, Werkstatt oder Lager. In der Praxis werden solche Klemmen häufig paarweise oder in einem geeigneten Anschlagaufbau verwendet, damit die Last gleichmäßig aufgenommen wird. Entscheidend ist hier, ob die Lastgeometrie einen stabilen horizontalen Transport überhaupt zulässt und ob die konkrete Ausführung der Klemme für Material, Dicke und Einsatzrichtung geeignet ist.

Nicht jede Platte lässt sich mit derselben Klemme sicher handhaben. Glatte Oberflächen, beschichtete Bleche, empfindliche Werkstücke oder sehr dünne Materialien können andere Anforderungen stellen als rohe Stahlplatten. Wenn zusätzlich eine beschädigungsarme Aufnahme gefordert ist, kann statt einer Standardausführung auch ein Blick auf Non-Marking Plattenklemmen sinnvoll sein.

Entscheidungshilfe: Worauf es bei der Auswahl wirklich ankommt

Bei horizontalen Plattenklemmen wird die Auswahl in der Praxis oft zu stark auf die Tragfähigkeit reduziert. Das reicht nicht aus. Für eine belastbare Auswahl sollten mindestens diese Punkte vorab geklärt werden:

• Welche Plattenart soll gehoben werden: Stahlblech, Tafelmaterial, bearbeitetes Werkstück oder empfindliche Oberfläche?
• Welche Materialstärke und welcher Greifbereich sind erforderlich?
• Wie viele Klemmen werden im Hebevorgang eingesetzt und wie verteilt sich die Last tatsächlich?
• Wie groß sind Format, Länge und mögliche Durchbiegung der Platte?
• Wird nur transportiert oder auch gedreht, ausgerichtet oder abgesetzt unter beengten Bedingungen?
• Wie ist die Oberfläche beschaffen: roh, lackiert, verzinkt, glatt, ölhaltig oder empfindlich?

Diese Ausführung eignet sich, wenn ein flacher Lasttransport im Vordergrund steht und die Platte über geeignete Greifpunkte stabil aufgenommen werden kann. Eine andere Lösung ist sinnvoll, wenn die Last vertikal gehoben oder gewendet werden soll. Dann sind in vielen Fällen vertikale Plattenklemmen die passendere Kategorie.

Technische Auswahlkriterien für horizontale Plattenklemmen

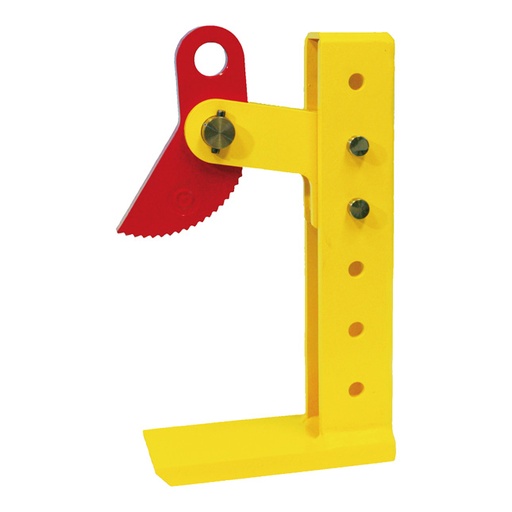

1. Greifbereich und Materialstärke

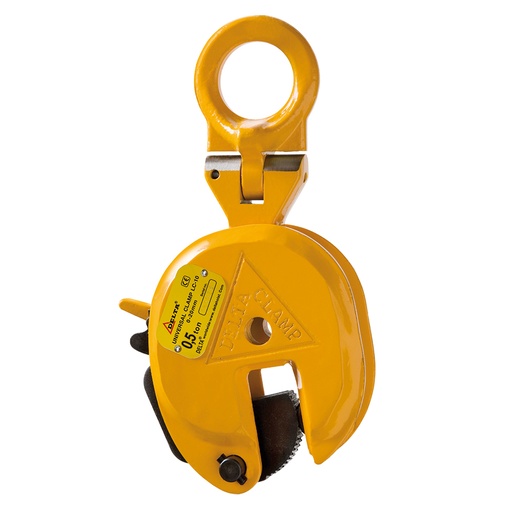

Der Greifbereich muss zur tatsächlichen Plattendicke passen. Ist die Klemme für den vorhandenen Materialbereich nicht geeignet, entsteht schnell eine fehlerhafte Klemmwirkung. Gerade bei wechselnden Materialstärken im Betrieb sollte geprüft werden, ob eine universellere Ausführung sinnvoll ist oder ob mehrere abgestimmte Klemmenbereiche benötigt werden.

2. Lastverteilung und Anzahl der Klemmen

Bei großen oder langen Platten reicht die reine Angabe der Gesamtlast nicht aus. Entscheidend ist, wie sich die Last auf die eingesetzten Klemmen verteilt und ob der Lastschwerpunkt sauber erfasst wird. Bei asymmetrischen Formaten, Ausschnitten oder ungleichmäßiger Materialverteilung kann eine scheinbar passende Lösung im Betrieb problematisch werden. Vor dem Einsatz sollte geprüft werden, ob Anschlagart, Anschlagmittel und Klemmenanordnung zur realen Lastsituation passen.

3. Oberflächenzustand und Reibverhalten

Glatte, beschichtete oder empfindliche Oberflächen verändern die Auswahl deutlich. Eine Standardklemme kann funktional geeignet sein, aber Spuren hinterlassen oder bei ungünstigen Bedingungen nicht die gewünschte Klemmcharakteristik bieten. Wenn Oberflächenschutz ein entscheidender Faktor ist, sollte gezielt geprüft werden, ob Non-Marking Plattenklemmen besser zur Anwendung passen.

4. Einsatzrichtung und Bewegungsablauf

Horizontale Plattenklemmen sind für eine klar definierte Hebesituation gedacht. Wenn die Last während des Prozesses gekippt, gewendet oder vertikal aufgenommen werden soll, ist diese Produktgruppe oft nicht die richtige Wahl. In der Praxis hängt die Auswahl vor allem davon ab, ob ein reiner horizontaler Transport vorliegt oder ob zusätzliche Bewegungen Teil des Arbeitsablaufs sind.

5. Zustand des Werkstücks und Kantenqualität

Beschädigte, unregelmäßige oder stark verrundete Kanten können die Eignung einer Klemme beeinflussen. Ebenso relevant sind Grate, Verschmutzungen oder ölhaltige Oberflächen. Bei falscher Einschätzung dieser Faktoren kann die tatsächliche Haltesituation von der geplanten Anwendung abweichen. Für die technische Auswahl sind deshalb nicht nur Last und Dicke relevant, sondern auch die Kontaktfläche und der reale Zustand des Materials.

Häufige Fehler in der Praxis

• Nur nach Tragfähigkeit auswählen: Gerade bei dieser Anwendung reicht die Nennlast allein nicht aus. Greifbereich, Oberflächenzustand und Lastverteilung sind oft genauso wichtig.
• Horizontale und vertikale Anwendung verwechseln: Wer eine horizontale Klemme für Hebevorgänge mit vertikaler Belastungsrichtung einplant, wählt häufig die falsche Produktgruppe.
• Empfindliche Oberflächen mit Standardklemmen handhaben: Das kann zu Abdrücken, Beschädigungen oder Ausschuss führen, auch wenn der Hebevorgang selbst grundsätzlich möglich wäre.
• Plattengeometrie unterschätzen: Lange, dünne oder flexible Bleche verhalten sich im Hub anders als kompakte Platten. Dadurch kann sich die Lastverteilung verändern.

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf das Gewicht reduziert wird. Bei horizontalen Plattenklemmen entsteht die eigentliche Unsicherheit aber meist an anderer Stelle: bei Materialstärke, Oberfläche und tatsächlicher Lastaufnahme.

Wann eine andere Lösung besser passt

Nicht geeignet ist diese Ausführung, wenn Bleche oder Platten vertikal aufgenommen, gewendet oder in stehender Position transportiert werden sollen. Dann ist meist die Kategorie vertikale Plattenklemmen näher an der Anwendung.

Wenn die Last besonders empfindliche Oberflächen hat und sichtbare Klemmspuren vermieden werden sollen, sind Non-Marking Plattenklemmen häufig die bessere Wahl.

Wenn das Werkstück nicht primär gehoben, sondern eher fixiert, gezogen oder in einer bestimmten Position gehalten werden soll, kann je nach Ausführung auch die Kategorie Schraubklemmen sinnvoller sein.

Wer zunächst die Unterschiede der Bauarten innerhalb dieses Segments vergleichen möchte, findet auf der übergeordneten Seite Plattenklemmen einen passenden Einstieg.

Welche Angaben für eine technisch saubere Auswahl vorliegen sollten

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen:

• Gewicht der Platte oder des Werkstücks
• Länge, Breite und Materialstärke
• Materialart und Oberflächenbeschaffenheit
• geplante Hebesituation: nur horizontaler Transport oder zusätzliche Bewegung
• Anzahl der eingesetzten Klemmen und vorhandenes Anschlagmittel
• besondere Anforderungen an Arbeitssicherheit, Betriebssicherheit oder Dokumentation

Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Freigaben der konkreten Ausführung relevant sein. Das gilt besonders dann, wenn die Anwendung von einer üblichen Standardsituation abweicht.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Mindestens relevant sind Lastgewicht, Plattenabmessungen, Materialstärke, Oberfläche, Einsatzrichtung und die geplante Anzahl der Klemmen. Ohne diese Daten ist keine belastbare Auswahl möglich.

Wann sind horizontale Plattenklemmen nicht geeignet?

Wenn die Last vertikal bewegt, gewendet oder in einer anderen als der vorgesehenen Richtung aufgenommen werden soll, ist diese Ausführung oft nicht passend. Auch bei sehr empfindlichen Oberflächen oder ungeeigneter Kanten- und Materialbeschaffenheit sollte die konkrete Anwendung geprüft werden.

Welche Rolle spielt die Oberfläche der Platte?

Eine große. Glatte, beschichtete, verzinkte oder empfindliche Oberflächen beeinflussen die Eignung der Klemme und das Risiko von Druckstellen oder Spuren. Je nach Anwendung ist eine spezielle Ausführung sinnvoller als eine Standardklemme.

Was passiert, wenn die Auswahl nur nach der Last erfolgt?

Dann besteht das Risiko, dass Greifbereich, Lastverteilung oder Oberflächenkontakt nicht zur realen Anwendung passen. Die Klemme kann damit formal ausreichend dimensioniert wirken, praktisch aber ungeeignet sein.

Beratung zu horizontalen Plattenklemmen

Horizontale Plattenklemmen sind eine sinnvolle Lösung für den flachen Transport von Blechen und Platten, wenn Greifbereich, Lastverteilung und Oberflächenanforderungen zur Anwendung passen. Entscheidend ist hier nicht nur die Last, sondern die gesamte Hebesituation. Wenn Materialstärke, Einsatzrichtung oder geeignete Ausführung noch nicht eindeutig sind, sollte die Auswahl vorab technisch geprüft werden.

Sind Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
