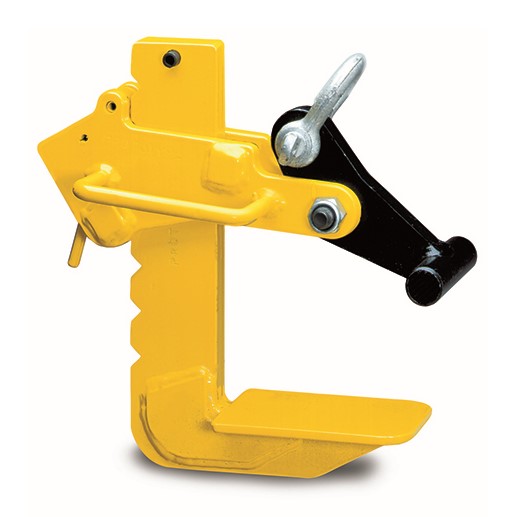

Tigrip TGF Horizontale Hebeklemme, für Plattenbündeln
- Robuste Konstruktion mit integrierter Schäkel zur direkten Verbindung mit Hebemitteln.
- Maximale Klemmstärke von 250 mm für den sicheren Transport von dicken Blechbündeln.
- Tragfähigkeit bis zu 6.650 kg pro Paar, ideal für den schweren Industrieeinsatz.
- Sicherheitsverriegelung verhindert ungewolltes Öffnen während des Hebevorgangs.
- Entspricht der EN-Norm für horizontale Plattenklemmen.
Tigrip TGF Horizontale Plattenklemme – Spezialist für Plattenbündel
Die Tigrip TGF horizontale Plattenklemme wurde für den sicheren und effizienten Transport von Plattenbündeln in horizontaler Lage entwickelt. Diese robuste Klemme von Columbus McKinnon bietet optimalen Halt und Sicherheit beim Heben von dünnen Blechen und Metalltafeln. Durch die stabile Konstruktion und die einfache Handhabung ist die TGF bestens für den industriellen Einsatz geeignet. Mit verschiedenen Tragfähigkeiten bis zu 6.650 kg gibt es immer eine passende Ausführung.
Vor- und Nachteile
- Hohe Tragfähigkeit: Geeignet für Lasten bis zu 6.650 kg pro Paar.
- Große Maulöffnung: Klemmt Platten bis zu 250 mm Dicke.
- Sicherheitsverriegelung: Verhindert unerwünschtes Öffnen während des Gebrauchs.
- Nur paarweise verwendbar: Für sicheres Heben sind immer zwei Klemmen erforderlich.
- Nicht für vertikalen Hub geeignet: Der Einsatz ist ausschließlich horizontal zulässig.
Anwendungen
- Wofür verwendet man eine horizontale Plattenklemme?

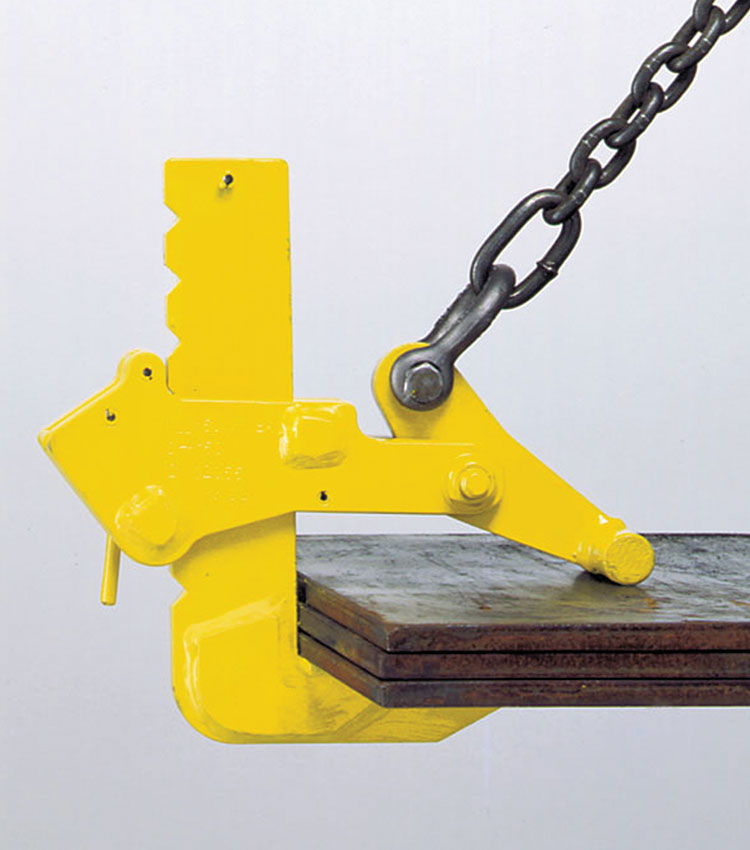

- Eine horizontale Plattenklemme wird für das horizontale Heben und Bewegen von Plattenbündeln, wie zum Beispiel Stahl- oder Blechplatten, mit Hilfe von zwei Hebezeugen eingesetzt.
- Warum eine große Maulöffnung bis 250 mm?
- Dank der großzügigen Maulöffnung bis zu 250 mm können auch dickere Plattenbündel sicher und schnell geklemmt und transportiert werden.
Besonderheiten
- Wie funktioniert der Arretierhebel?
- Der Arretierhebel verriegelt die Klemme fest, um ein Abrutschen der Platten während des Hebens zu verhindern.
- Ist der Schäkel enthalten?
- Ja, der Schäkel ist standardmäßig in die Klemme integriert und ermöglicht den direkten Anschluss an Hebemittel.
- Reicht eine einzelne Klemme für schwere Lasten aus?
- Die TGF ist für den paarweisen Einsatz vorgesehen; die Verwendung von zwei Klemmen wird für optimale Sicherheit und Gewichtsverteilung empfohlen.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl für maximale Belastbarkeit.
- Oberfläche:
- Industrielle Ausführung für dauerhaften Schutz vor Verschleiß.
- Sicherheit:
- Ausgestattet mit Arretierhebel für zusätzliche Klemmung während des Transports.
- Normen:
- Entwickelt nach strengen industriellen Richtlinien.
Technische Daten
Technische Daten

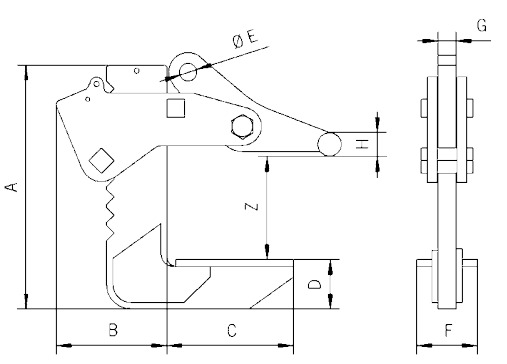

| Abmessungen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | Ø E (mm) | F (mm) | G (mm) | Ø H (mm) |
| TGF 1,3/150 | 1,3 | 0 - 150 | 23 | 298 | 122 | 160 | 41 | 20 | 80 | 20 | 25 |
| TGF 3,3/150 | 3,3 | 0 - 150 | 39 | 321 | 130 | 160 | 50 | 23 | 80 | 25 | 25 |
| TGF 6,6/150 | 6,6 | 0 - 150 | 65 | 405 | 185 | 210 | 82 | 30 | 100 | 30 | 40 |
| TGF 1,3/250 | 1,3 | 0 - 250 | 23 | 448 | 122 | 140 | 41 | 20 | 80 | 20 | 25 |
| TGF 3,3/250 | 3,3 | 0 - 250 | 39 | 417 | 130 | 160 | 60 | 23 | 80 | 25 | 25 |
| TGF 3,3/250 | 3,3 | 0 - 250 | 87 | 495 | 185 | 210 | 82 | 30 | 100 | 30 | 40 |
| TGF 10/300 | 10 | 50 - 300 | 92 | 495 | 210 | 240 | 100 | 40 | 120 | 50 | 40 |
Eigenschaften
- Artikelnummer
- PLK_ACH-0130.000250
- EAN-Nummer
- PLK_ACH-0130.000250
- Gewicht
- 23.0
- Marke
- Tigrip
