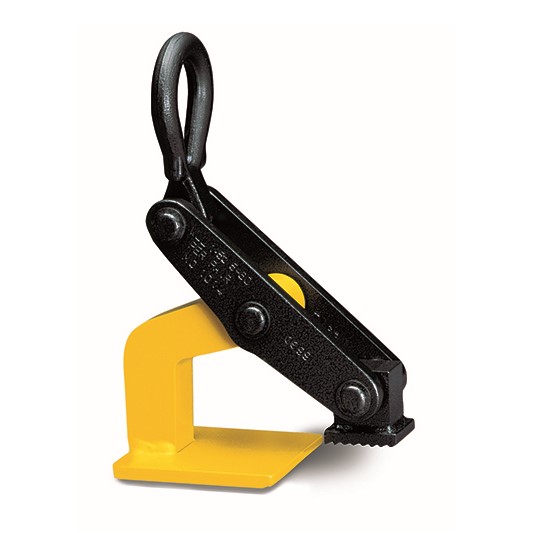

Tigrip TWH Horizontale Hebeklemme, mit Platte
- Robuste Klemme mit einer Tragfähigkeit bis zu 5.000 kg für schwere industrielle Anwendungen.
- Variable Greifkapazität geeignet für Blechdicken von 5 bis 102 mm.
- Flaches Anschlagdesign minimiert Beschädigungen und Verformungen von Stahlblechen.
- Fest integriertes Aufhängeauge für einfache und sichere Befestigung.
- Zertifiziert nach EN-Norm für horizontale Plattenklemmen.
Tigrip TWH Horizontaler Plattenklemm – Für sicheren und effizienten horizontalen Transport von Stahlblechen

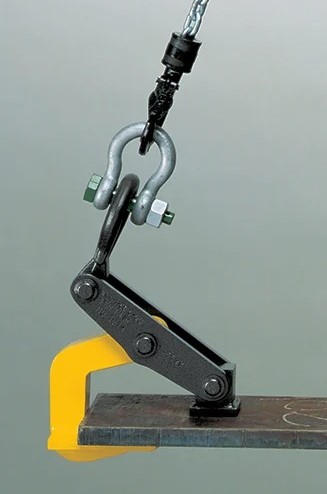

Der Tigrip TWH Horizontaler Plattenklemm wurde für das sichere Heben und Bewegen von Stahlblechen entwickelt. Die flache Druckplatte sorgt für einen stabilen Halt am Material. Diese Klemme ist robust, zuverlässig und geeignet für schwere industrielle Anwendungen. Durch das intelligente Design wird eine Beschädigung des Werkstücks minimiert.
Vorteile und Nachteile
- Hohe Tragfähigkeit: Geeignet für schwere Lasten bis zu 5.000 kg.
- Variable Greifkapazität: Geeignet für verschiedene Blechdicken (5-102 mm).
- Minimale Beschädigung: Flache Druckplatte schützt die Oberfläche des Blechs.
- Nur für horizontalen Gebrauch: Nicht für das vertikale Heben geeignet.
- Paarweise Anwendung vorgeschrieben: Für maximale Sicherheit sind immer zwei Klemmen erforderlich.
Anwendungen
- Wofür verwendet man einen horizontalen Plattenklemm?
- Den TWH Plattenklemm verwendet man zum horizontalen Heben, Transportieren und Positionieren von Stahlblechen in Werkstätten oder auf Baustellen.
- Warum eine flache Druckplatte?
- Eine flache Druckplatte verteilt die Klemmkraft gleichmäßig über die Oberfläche, wodurch Verformungen und Beschädigungen des Blechs verhindert werden.
Besonderheiten
- Wie funktioniert der Klemmarm?
- Der Klemmarm schließt sich fest um das Blech und sorgt somit für einen sicheren Halt während des Hebevorgangs.
- Ist die Aufhängeöse enthalten?
- Ja, die Aufhängeöse ist fest integriert und ermöglicht eine einfache Befestigung am Hebezeug.
- Welche Modelle sind verfügbar?
- Die TWH-Serie ist in vier Modellen mit Tragfähigkeiten von 1.500 bis 5.000 kg und einer Greifkapazität von 5 bis 102 mm erhältlich.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Robuster Stahl, geeignet für industrielle Belastungen.
- Oberfläche:
- Verschleißfeste Beschichtung für optimalen Schutz.
- Sicherheit:
- Ausgelegt für die Verwendung im Paar (Neigung bis 45°) für maximale Stabilität.
- Normen:
- Entspricht den geltenden Sicherheits- und Qualitätsnormen.
Technische Daten
Technische Daten

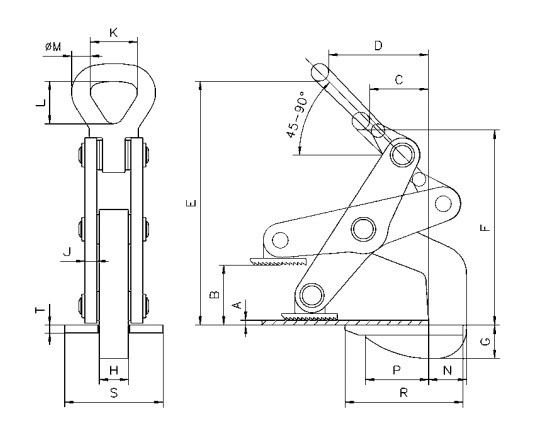

| Abmessungen | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modell | Tragfähigkeit (Tonne) | Greifbereich (mm) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | P (mm) | R (mm) | S (mm) | T (mm) |
| TWH-P 30 | 1,5 | 5 - 60 | 5,7 | 5 | 60 | 60 | 105 | 250 | 200 | 22 | 30 | 12 | 50 | 73 | 18 | 36 | 65 | 120 | 100 | 10 |
| TWH-P 70 | 3 | 10 - 80 | 5,7 | 10 | 80 | 90 | 162 | 250 | 200 | 22 | 30 | 12 | 50 | 73 | 18 | 36 | 65 | 120 | 100 | 10 |
Eigenschaften
- Artikelnummer
- PLK_TWH-015.0560
- EAN-Nummer
- PLK_TWH-015.0560
- Gewicht
- 5.7
- Marke
- Tigrip
