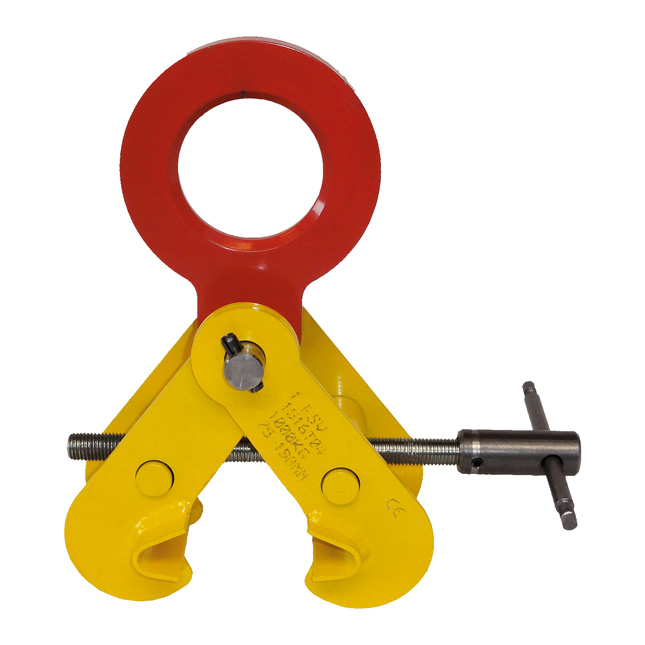

Schraubklemme Terrier FSV, für StahlTräger und Bauteile
- Konstante und sichere Klemmkraft dank des einzigartigen Gewindemechanismus.
- Verhindert Beschädigungen von Stahlträgern durch das Fehlen von Segmenten oder Druckstücken.
- Geeignet für verschiedene Stahlträgerprofile wie T-, UNP-, INP-, IPE- und HE-Profile.
- Nur für temporäre Hebearbeiten und Oberflächen bis maximal 37 HrC Härte geeignet.
- Entspricht der EN-Norm für Hebemittel (EN 13155).
Schraubklemme Terrier FSV – Für sicheres Heben von Stahlträgern
Die Schraubklemme Terrier FSV ist eine hochwertige Hebeklemme für das Heben und den Transport von Stahlträgern und Bauteilen. Dank des einzigartigen Gewindemechanismus bietet diese Klemme eine konstante und sichere Klemmkraft. Die FSV verhindert Beschädigungen des zu hebenden Objekts. Ideal als zuverlässige Lösung für temporäre Hebearbeiten in Industrie und Bauwesen.
Vor- und Nachteile
- Optimale Sicherheit: Konstante Klemmkraft verhindert ein Lösen.
- Beschädigungsfreies Heben: Kein Segment oder Druckstück, daher keine Beschädigung des Materials.
- Vielseitig einsetzbar: Anwendbar auf verschiedene Stahlträgerprofile.
- Nicht geeignet als permanente Verbindung: Nur für temporäre Hebearbeiten.
- Nicht für extreme Bedingungen: Nur geeignet für normale Atmosphäre und Oberflächen bis zu 37 HrC Härte.
Anwendungen
- Wofür verwendet man eine Schraubklemme Terrier FSV?
- Diese Schraubklemme ist speziell konzipiert zum Heben und Transportieren von Stahlträgern (wie T-, UNP-, INP-, IPE- und HE-Profilen) und Flachstählen in vertikaler Position.
- Warum ein Gewindemechanismus?
- Der Gewindemechanismus mit Gewindespindel und Spindelmuttern garantiert einen konstanten, kräftigen Halt ohne Risiko des Lösens.
Besonderheiten
- Wie funktioniert der Gewindemechanismus?
- Das Mechanismus sorgt durch das Drehen der Spindel für eine gleichmäßige Klemmkraft auf den Backen.
- Ist ein Hebeträger erforderlich?
- Bei Verwendung mehrerer Klemmen ist ein Hebeträger vorgeschrieben, um seitliche Belastungen zu vermeiden.
- Kann ich die Klemme auf jeder Oberfläche anbringen?
- Der Träger muss sauber, fettfrei und nicht härter als 37 HrC sein. Keine Montage auf konischen oder angeschrägten Bereichen.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat geliefert werden.
Wichtige technische Daten
- Material:
- Hochwertige Stahlsorten mit einer Härte von bis zu 37 HrC (345 Hb, 1166 N/mm²).
- Oberfläche:
- Industriestandard, beständig gegen normale atmosphärische Bedingungen.
- Sicherheit:
- Scharnierten Klemmhälften sorgen für eine kontinuierliche Klemmkraft; verhindert ein unbeabsichtigtes Lösen.
- Normen:
- Entspricht den europäischen (NEN 13155), australischen (4991) und amerikanischen (ASME B30.20-2010) Normen sowie der Maschinenrichtlinie 2006/42/EG.
Technische Daten
- Für das horizontale Heben und Transportieren von Stahl-(H)-Balken, Profilen und Strukturen
- Kann auch als zusätzlicher (vorübergehender) Hebepunkt verwendet werden
- FSVS/FSVSU-Typen verfügen über einen größeren Greifbereich 75 bis 560 mm
- FSV-Tragfähigkeit 1000 - 10000 kg (Höhere Tragfähigkeit auf Anfrage)
| Modell | WLL (kg) | Greifbereich (mm) | S (mm) | T (mm) | Vmax (mm) | Umax (mm) | H (mm) | X (mm) | Gewicht (kg) |
| FSV 1 | 1000 | 75 - 190 | 30 | 73.5 | 357 | 345 | 113-192 | 120 | 5 |
| FSV 2 | 2000 | 75 - 190 | 30 | 73.5 | 357 | 345 | 113-192 | 120 | 5 |
| FSV 3 | 3000 | 75 - 190 | 30 | 73.5 | 357 | 345 | 113-192 | 120 | 5 |
| FSV 4 | 4000 | 150 - 300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| FSV 5 | 5000 | 150 - 300 | 40 | 80 | 450 | 522 | 185-240 | 180 | 15 |
| FSV 10 | 10000 | 350 - 450 | 95 | 88 | 695 | 653 | 400-447 | 200 | 50 |
| Modell | WLL (kg) | Greifbereich (mm) | S (mm) | T (mm) | Vmax (mm) | Umax (mm) | H (mm) | X (mm) | Gewicht (kg) |
| FSV 1 | 1000 | 75 - 190 | 30 | 73.5 | 357 | 345 | 113-192 | 120 | 5 |
| FSV 2 | 2000 | 75 - 190 | 30 | 73.5 | 357 | 345 | 113-192 | 120 | 5 |
| FSV 3 | 3000 | 75 - 190 | 30 | 73.5 | 357 | 345 | 113-192 | 120 | 5 |
| FSV 4 | 4000 | 150 - 300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 15 |
| FSV 5 | 5000 | 150 - 300 | 40 | 80 | 450 | 522 | 185-240 | 180 | 15 |
| FSV 10 | 10000 | 350 - 450 | 95 | 88 | 695 | 653 | 400-447 | 200 | 50 |
Eigenschaften
- Artikelnummer
- PLK_FSV-01000.075190
- EAN-Nummer
- PLK_FSV-01000.075190
- Gewicht
- 5.0
- Marke
- Terrier
