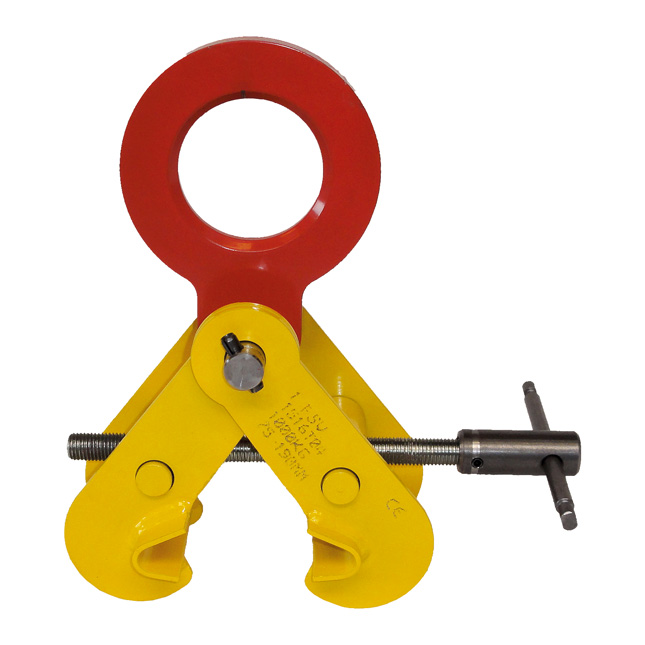

Schroefklem Terrier FSVS, voor stalen balken en constructiedelen
- Einzigartiger Gewindemechanismus für konstante und zuverlässige Klemmkraft ohne Lösen.
- Schützt Stahlträger und Konstruktionsteile vor Beschädigungen während des Hebens.
- Hergestellt aus hochwertigen Stahlsorten mit scharnierenden Klemmbacken für optimale Sicherheit.
- Integriertes Anschlagauge, sofort einsatzbereit für vertikale Hebeanwendungen.
- Entspricht der EN 13155-Norm für Hebezeuge.
Schraubklemme Terrier FSVS – Sicheres Heben von Stahlträgern und Konstruktionsteilen
Einleitung
Die Schraubklemme Terrier FSVS wurde speziell für das sichere Heben und den Transport von Stahlträgern und Konstruktionsteilen entwickelt. Durch den Gewindemechanismus wird eine konstante Klemmkraft gewährleistet, ohne das Risiko des Lösens. Die hochwertigen Stahlsorten sorgen für optimale Sicherheit und Langlebigkeit. Dank der durchdachten Konstruktion bleibt das zu hebende Objekt frei von Beschädigungen.
Vor- und Nachteile
- Konstante Klemmkraft: Dank des einzigartigen Gewindemechanismus bleibt die Klemme fest fixiert.
- Beschädigungsfreies Heben: Durch das Fehlen von Segment und Druckplatte wird der Stahl nicht beschädigt.
- Optimale Sicherheit: Gefertigt nach strengen Normen und ausgestattet mit schwenkbaren Klemmhälften.
- Nur für Stahl geeignet: Nicht für andere Materialien als Stahl verwendbar.
- Nur für vertikale Belastung: Nicht geeignet für seitliche oder schräge Belastung.
Anwendungen
- Wofür verwendet man eine Schraubklemme Terrier FSVS?
- Diese Hebeklemme ist ideal zum Heben und Versetzen von Stahlträgern (wie T, UNP, INP, IPE, HE) und Flachstählen in vertikaler Position.
- Warum ein Gewindemechanismus?
- Der Gewindemechanismus sorgt für eine konstante und zuverlässige Klemmkraft. Dadurch bleibt die Klemme sicher befestigt, ohne Risiko eines spontanen Lösens während des Hebevorgangs.
Besonderheiten
- Wie funktioniert der Gewindemechanismus in der FSVS?
- Die Gewindespindel und Spindelmuttern gewährleisten eine gleichmäßige Verteilung der Klemmkraft. Dies verhindert ein Verrutschen und garantiert Sicherheit.
- Ist eine Anhängeöse enthalten?
- Ja, die Anhängeöse ist integriert und direkt als Anschlagpunkt einsatzbereit.
- Kann ich die Klemme seitlich belasten?
- Die FSVS ist für vertikale Belastung ausgelegt. Für seitliche Belastung eignet sich die TBS-Bulbschraubklemme.
- Welche Zertifikate werden mitgeliefert?
- Standardmäßig werden keine Zertifikate mitgeliefert. Gegen Aufpreis kann ein EKH-Zertifikat bereitgestellt werden.
Wichtige technische Daten
- Material:
- Hochwertiger Stahl.
- Oberfläche:
- Robuste, verschleißfeste Beschichtung.
- Sicherheit:
- Konstante Klemmkraft durch Gewindemechanismus und scharnierende Klemmschalen.
- Normen:
- Entspricht NEN 13155, EN 10-204, ASME B30.20-2010, Maschinenrichtlinie 2006/42/EG.
Technische Daten
- Für das horizontale Heben und Transportieren von Stahl-(H)-Balken, Profilen und Strukturen
- Kann auch als zusätzlicher (vorübergehender) Hebepunkt verwendet werden
- FSVS/FSVSU-Typen verfügen über einen größeren Greifbereich 75 bis 560 mm
- FSV-Tragfähigkeit 1000 - 10000 kg (Höhere Tragfähigkeit auf Anfrage)
| Modell | WLL (kg) | Greifbereich (mm) | S (mm) | T (mm) | Vmax (mm) | Umax (mm) | H (mm) | X (mm) | Gewicht (kg) |
| FSVS 2 | 2000 | 75 - 420 | 30 | 73.5 | 540 | 428 | 114-275 | 120 | 7 |
| FSVS 3 | 3000 | 75 - 420 | 30 | 73.5 | 540 | 428 | 114-275 | 120 | 7 |
| FSVS 4 | 4000 | 150 - 560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 18 |
| FSVS 5 | 5000 | 150 - 560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 19.5 |
| Modell | WLL (kg) | Greifbereich (mm) | S (mm) | T (mm) | Vmax (mm) | Umax (mm) | H (mm) | X (mm) | Gewicht (kg) |
| FSVS 2 | 2000 | 75 - 420 | 30 | 73.5 | 540 | 428 | 114-275 | 120 | 7 |
| FSVS 3 | 3000 | 75 - 420 | 30 | 73.5 | 540 | 428 | 114-275 | 120 | 7 |
| FSVS 4 | 4000 | 150 - 560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 18 |
| FSVS 5 | 5000 | 150 - 560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 19.5 |
Eigenschaften
- Artikelnummer
- PLK_FSVS-02000.075420
- EAN-Nummer
- PLK_FSVS-02000.075420
- Gewicht
- 7.0
- Marke
- Terrier
