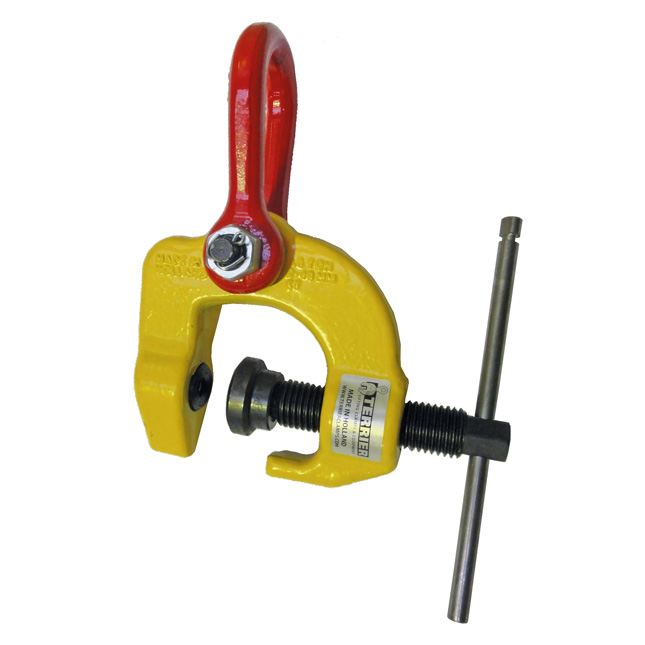

Terrier TSCC universelle Schraubklemme
- Visuelle Sicherheit dank eines roten Rings, der bei korrekter Befestigung verschwindet, für eine direkte Kontrolle.
- Geschmiedeter, gehärteter Stahl sorgt für eine robuste Konstruktion und eine lange Lebensdauer.
- Multidirektionale Einsetzbarkeit, geeignet zum Heben, Transportieren und Drehen verschiedenster Materialien.
- Wird komplett geliefert und ist sofort einsatzbereit, auch als Anschlagpunkt dank doppelter Kettenösen verwendbar.
- Entspricht der EN-Norm für Hebezeuge, garantiert Sicherheit und Zuverlässigkeit.
Schraubklemme Terrier TSCC – Universelle Schraubklemme für schwere Hebeaufgaben
Die Schraubklemme Terrier TSCC ist eine vielseitige Schraubklemme, entwickelt für das sichere Heben, Transportieren und Wenden von Stahlplatten und Konstruktionsmaterialien. Dieses robuste Werkzeug bietet optimalen Halt und Sicherheit, unverzichtbar für den professionellen Einsatz in Industrie, Bauwesen und Schiffbau. Durch die durchdachte Konstruktion ist die Klemme zuverlässig und einfach auf Sicherheit zu überprüfen. Mit ihrer hohen Belastbarkeit und den vielfältigen Einsatzmöglichkeiten ist die TSCC ein unverzichtbarer Partner in jeder Werkstatt.
Vor- und Nachteile
- Visuelle Sicherheit: Sofort sichtbar angezogen durch den roten Ring.
- Stabile Konstruktion: Geschmiedeter Stahl, optimal gehärtet, lange Lebensdauer.
- Vielseitig einsetzbar: Multidirektional, geeignet für verschiedene Branchen und Anwendungen.
- Begrenzte Härte: Nicht geeignet für Materialien härter als HRC30.
- Mindestbelastung: Es gilt eine Mindestbelastung von 1/5 der WLL.
Anwendungen
- Wofür verwendet man eine Schraubklemme?
- Die Terrier TSCC eignet sich für das Heben, Transportieren, Aufhängen, seitliche Ziehen und Wenden von Stahlplatten und verschiedenen Materialien mit unterschiedlichen Formen.
- Warum eine visuelle Sicherheitsbestätigung?
- Der rote Ring an der Schraube verschwindet bei korrekter Befestigung, sodass Sie sofort erkennen, ob die Klemme sicher angezogen ist.
Besonderheiten
- Wie funktionieren Schraube und Nocken?
- Die Nocke dreht sich mit und vergrößert bei Belastung die Kontaktfläche, wodurch die Klemme besonders fest greift.
- Ist die Klemme sofort einsatzbereit?
- Ja, die Schraubklemme wird komplett geliefert und kann sofort eingesetzt werden.
- Kann ich die Klemme auch als Anschlagpunkt verwenden?
- Ja, dank der zwei Schaltösen ist die TSCC auch als Anschlagpunkt oder zum Aufhängen von Hebezeugen geeignet.
Wichtige technische Daten
- Material:
- Geschmiedeter legierter Stahl mit optimaler Wärmebehandlung.
- Oberfläche:
- Verschleißfest und langlebig.
- Sicherheit:
- Sicherheitsfaktor 4x WLL, visuelle Bestätigung durch roten Ring, minimale und maximale Belastung deutlich angegeben.
- Normen:
- Geeignet für Objekte bis HRC30, einsetzbar bei Temperaturen von -20°C bis +50°C.
Technische Daten
- Das spezielle universelle Design stellt die Mehrzweck-Anwendung zum Heben von Stahlstrukturen sicher
- Ausgestattet mit einer beweglichen Zahnsegment an der Gewindespindel, die eine starke Klemmkraft auf das Werkstück ausübt
- Mit einem Sicherheitsschraubenspindel ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft nicht verrutscht
- Leichtgewichtiges Design für die einfache Handhabung
- Robuster Gesenkpresskörper
- Wo notwendig gepresste Legierungskomponenten
- Wartungsfrei, einfacher Austausch von Ersatzteilen, die auf Anfrage erhältlich sind

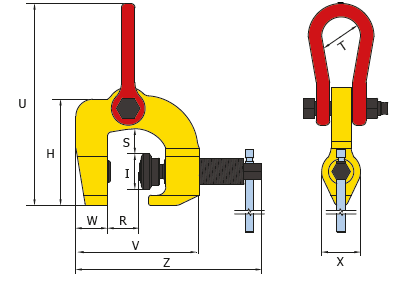

| Modell | WLL (kg) | Greifbereich (mm) | S (mm) | I (mm) | W (mm) | V (mm) | Z (mm) | U (mm) | H (mm) | T (mm) | X (mm) | Gewicht (kg) |
| TSCC 0.5 | 500 | 0 - 35 | 18 | 27.5 | 26 | 108 | 158 | 211 | 82 | 25 | 27 | 1 |
| TSCC 1 | 1000 | 0 - 40 | 29 | 42 | 40 | 150 | 220 | 232 | 140 | 46 | 46 | 3.3 |
| TSCC 1.5 | 1500 | 0 - 40 | 29 | 42 | 40 | 150 | 220 | 232 | 140 | 46 | 46 | 3.5 |
| TSCC 3 | 3000 | 0 - 60 | 38 | 50 | 46 | 190 | 280 | 278 | 184 | 50 | 60 | 7.8 |
| TSCC 6 | 6000 | 0 - 100 | 60 | 63 | 70 | 296 | 446 | 390 | 249 | 100 | 75 | 22 |
| Modell | WLL (kg) | Greifbereich (mm) | S (mm) | I (mm) | W (mm) | V (mm) | Z (mm) | U (mm) | H (mm) | T (mm) | X (mm) | Gewicht (kg) |
| TSCC 0.5 | 500 | 0 - 35 | 18 | 27.5 | 26 | 108 | 158 | 211 | 82 | 25 | 27 | 1 |
| TSCC 1 | 1000 | 0 - 40 | 29 | 42 | 40 | 150 | 220 | 232 | 140 | 46 | 46 | 3.3 |
| TSCC 1.5 | 1500 | 0 - 40 | 29 | 42 | 40 | 150 | 220 | 232 | 140 | 46 | 46 | 3.5 |
| TSCC 3 | 3000 | 0 - 60 | 38 | 50 | 46 | 190 | 280 | 278 | 184 | 50 | 60 | 7.8 |
| TSCC 6 | 6000 | 0 - 100 | 60 | 63 | 70 | 296 | 446 | 390 | 249 | 100 | 75 | 22 |
Eigenschaften
- Artikelnummer
- PLK_TSCC-0500.0035
- EAN-Nummer
- PLK_TSCC-0500.0035
- Gewicht
- 1.0
- Marke
- Terrier
