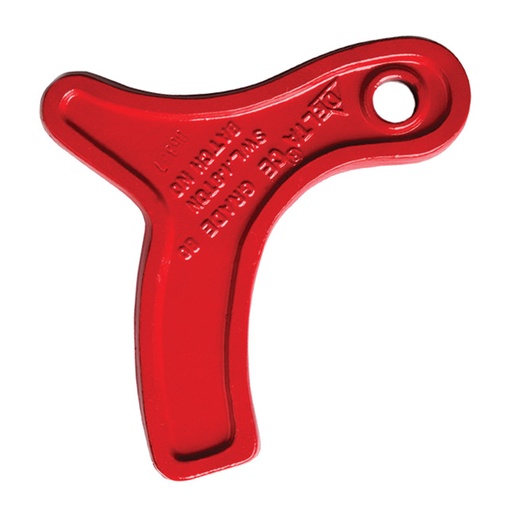

Betonplattenhaken

Betonplattenhaken für das sichere Anheben vorgefertigter Betonteile richtig auswählen

Betonplattenhaken sind anwendungsspezifische Anschlagpunkte für das Aufnehmen und Umsetzen von Betonplatten oder vergleichbaren Betonelementen, wenn die Geometrie der Last und die vorhandenen Einhänge- oder Aufnahmestellen genau zu dieser Lösung passen. Entscheidend ist hier nicht nur die Nennlast, sondern vor allem, wie der Haken in das Bauteil eingreift, in welcher Richtung die Last aufgenommen wird und ob die konkrete Ausführung für das jeweilige Betonelement vorgesehen ist. Bei falscher Auswahl kann der Haken nicht sauber greifen, die Last ungünstig ansetzen oder das Bauteil beschädigen. Vor dem Einsatz sollte deshalb immer geprüft werden, ob Betonplattenhaken für die konkrete Lastaufnahme tatsächlich die richtige Produktgruppe sind.

Wann Betonplattenhaken sinnvoll sind

Betonplattenhaken sind sinnvoll, wenn vorgefertigte Betonteile mit dafür geeigneter Aufnahmesituation gehoben, versetzt oder positioniert werden sollen und die Last kontrolliert aufgenommen werden kann. In der Praxis hängt die Auswahl vor allem davon ab, ob das Bauteil eine definierte Einhängegeometrie hat, wie die Platte aufgenommen wird und ob die Last während des Hebevorgangs stabil geführt bleibt.

Diese Produktgruppe eignet sich vor allem dann, wenn ein anwendungsspezifischer Anschlagpunkt benötigt wird und Standardlösungen wie allgemeine Hebeösen oder schraubbare Anschlagpunkte nicht zur Bauteilgeometrie passen. Gerade bei Betonfertigteilen reicht es nicht aus, nur nach Tragfähigkeit zu vergleichen. Entscheidend ist, ob der Haken zur Form, Stärke und vorgesehenen Lastaufnahme des Elements passt.

Worauf es bei der Auswahl von Betonplattenhaken ankommt

Für die technische Auswahl sind vor allem diese Angaben relevant:

1. Geometrie des Betonteils

Die Form und Abmessung der Platte bestimmen, ob der Haken sauber ansetzt und die Last kontrolliert aufgenommen werden kann. Dazu gehören insbesondere Materialstärke, Kantenform, Aussparungen, vorhandene Einhängepunkte und die Frage, ob der Haken formschlüssig oder lageabhängig greift. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

2. Lastaufnahme und Belastungsrichtung

Bei Betonplattenhaken ist die Richtung der Krafteinleitung besonders wichtig. Ein Haken, der für eine bestimmte Aufnahmesituation ausgelegt ist, ist nicht automatisch für abweichende Zugrichtungen oder ungünstige Lastwinkel geeignet. Vor dem Einsatz sollte geprüft werden, ob die Last gerade, seitlich versetzt oder mit Bewegungen aufgenommen wird und ob die konkrete Ausführung dafür laut Herstellerangaben vorgesehen ist.

3. Bauteilzustand und Oberflächenbeschaffenheit

Frische, beschädigte, ausgebrochene oder ungleichmäßige Betonkanten verändern die tatsächliche Aufnahmesituation. In der Praxis wird häufig übersehen, dass ein Haken zwar zur Nenngeometrie passt, das reale Bauteil aber Abplatzungen, Toleranzen oder Verschmutzungen aufweist. Dadurch kann der Sitz des Hakens beeinträchtigt werden.

4. Handhabung mit Kran und Anschlagmittel

Auch die Einbindung in das Hebesystem ist relevant: Aufhängung, Bewegungsablauf, Lastschwerpunkt und die Verbindung zum übergeordneten Anschlagmittel müssen zur Anwendung passen. Nicht jede Hakenform arbeitet in jeder Anschlagsituation gleich gut. Gerade bei unruhigem Lastverhalten oder wechselnden Bauteilformaten sollte die Kombination mit dem vorhandenen Hebezeug vorab geprüft werden.

Typische Fehler bei der Auswahl von Betonplattenhaken

Nur nach Tragfähigkeit auswählen

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Gerade bei dieser Anwendung reicht die Nennlast allein nicht aus. Wenn die Geometrie des Hakens nicht exakt zur Platte passt, entsteht schnell Scheinsicherheit: Der Haken wirkt ausreichend dimensioniert, greift aber nicht in der vorgesehenen Weise.

Bauteiltoleranzen und Schäden ignorieren

Betonfertigteile weichen im Alltag oft von idealen Maßangaben ab. Ausbrüche, Kantenverschleiß oder Fertigungstoleranzen können dazu führen, dass der Haken nicht stabil sitzt. Bei falscher Kombination von Produkt und Anwendung entsteht schnell ein Risiko für unsauberen Lastsitz oder Beschädigung des Bauteils.

Belastungsrichtung falsch einschätzen

Nicht jeder Betonplattenhaken ist für wechselnde oder seitlich beeinflusste Lastaufnahmen geeignet. Wenn die Last beim Anheben kippt, nachzieht oder sich erst im Hub ausrichtet, muss geprüft werden, ob diese Belastung von der konkreten Ausführung abgedeckt ist. Andernfalls ist eine andere Lösung sinnvoller.

Wann eine andere Lösung besser passt

Nicht geeignet ist diese Ausführung, wenn die Last nicht über eine passende Hakenaufnahme verfügt, wenn die Kanten oder Aufnahmestellen beschädigungsanfällig sind oder wenn die Last in anderer Richtung aufgenommen werden muss als vom Haken vorgesehen.

Eine andere Lösung ist sinnvoll, wenn:

• die Last über integrierte Betoneinbauteile aufgenommen werden soll; dann können Kugelkopf Betonhaken die technisch passendere Lösung sein, sofern das System zur Einbausituation passt,
• ein universellerer Anschlagpunkt für andere Bauteilformen gesucht wird; dann lohnt der Blick auf Anbauhaken,
• Container oder vergleichbare Behälter an definierten Aufnahmestellen gehoben werden; dafür sind Containerhaken die passendere Produktgruppe,
• Platten nicht über einen speziellen Anschlagpunkt, sondern klemmend aufgenommen werden sollen; dann sind je nach Hebesituation horizontale Plattenklemmen oder vertikale Plattenklemmen häufig die bessere Wahl,
• große oder empfindliche Platten mit kontrollierter Lastverteilung bewegt werden müssen; dann kann eine verstellbare Traverse technisch sinnvoller sein.

Welche Angaben für eine saubere Auswahl vorliegen sollten

Wenn Betonplattenhaken intern freigegeben oder beschafft werden sollen, sollten diese Informationen möglichst vollständig vorliegen:

• Abmessungen und Gewicht des Betonteils
• Stärke, Kantenform und konkrete Aufnahmesituation
• Zeichnung, Foto oder Skizze der Last
• gewünschte Hebeposition und Belastungsrichtung
• Angaben zum Lastschwerpunkt
• Anzahl der eingesetzten Anschlagpunkte
• vorhandenes Hebezeug und vorgesehene Verbindung
• Einsatzumgebung, etwa Innenbereich, Baustelle oder häufig wechselnde Bedingungen
• Prüfhinweise, Herstellerangaben oder interne Dokumentationsanforderungen

Je genauer diese Daten vorliegen, desto besser lässt sich beurteilen, ob ein Betonplattenhaken technisch passt oder ob eine andere Lösung das geringere Risiko bietet.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung von Betonplattenhaken benötigt?

Mindestens erforderlich sind Angaben zum Bauteilgewicht, zur Geometrie der Platte, zur konkreten Hakenaufnahme, zur Belastungsrichtung und zur geplanten Anschlagsituation. Hilfreich sind außerdem Fotos, technische Zeichnungen und Informationen zur vorhandenen Hebetechnik.

Wann sind Betonplattenhaken nicht geeignet?

Wenn keine definierte Aufnahmestelle vorhanden ist, wenn die Kanten beschädigt oder unzuverlässig sind, wenn die Lastaufnahme nicht zur Hakenform passt oder wenn die Belastungsrichtung von der vorgesehenen Anwendung abweicht, sollte eine andere Produktgruppe geprüft werden.

Welche Rolle spielt die Einsatzumgebung?

Die Einsatzumgebung beeinflusst Handhabung, Sichtkontrolle und Verschleiß. Auf Baustellen oder in rauen Umgebungen sind Verschmutzung, Stoßbelastung und ungleichmäßige Bauteilzustände besonders relevant. Für die interne Dokumentation können Prüfhinweise und Herstellerangaben wichtig sein.

Was passiert, wenn die Ausführung zu knapp oder unpassend gewählt wird?

Bei zu knapper oder geometrisch unpassender Auswahl kann der Haken nicht korrekt greifen, sich unter Last ungünstig ausrichten oder das Bauteil beschädigen. Gerade bei Betonfertigteilen sollte deshalb nicht nur die Last, sondern immer die gesamte Aufnahmesituation bewertet werden.

Betonplattenhaken sachlich auswählen und Einsatzgrenzen klar prüfen

Betonplattenhaken sind dann die richtige Wahl, wenn ein Betonteil über eine dafür geeignete Aufnahmesituation gehoben werden soll und die konkrete Hakengeometrie zur Last, zur Belastungsrichtung und zum Arbeitsablauf passt. Entscheidend sind hier Bauteilgeometrie, tatsächliche Auflage- oder Eingriffsituation und die vorgesehene Krafteinleitung. Wenn davon etwas unklar ist oder die Anwendung abweicht, sollte die Eignung der konkreten Ausführung geprüft und gegebenenfalls eine alternative Lösung gewählt werden.
