Druckluftkettenzüge und -Seilwinden

Druckluftkettenzüge und Druckluftseilwinden richtig auswählen

Druckluftkettenzüge und Druckluftseilwinden kommen vor allem dort in Frage, wo robuste Hebezeuge für anspruchsvolle Einsatzbedingungen benötigt werden und eine Druckluftversorgung bereits vorhanden ist oder bewusst genutzt werden soll. Entscheidend ist dabei nicht nur die Last, sondern auch die Art der Bewegung, die Nutzungsfrequenz, die Einbausituation und die Umgebung am Einsatzort. In der Praxis entstehen Fehlkäufe häufig dann, wenn pneumatische Hebezeuge nur nach Nennlast verglichen werden. Für eine technisch saubere Auswahl müssen unter anderem Hubweg, Bauhöhe, Steuerbarkeit, Einbaulage und die konkrete Anwendung geprüft werden.

Welche Unterkategorie passt besser: Druckluftkettenzug oder Druckluftseilwinde?

Innerhalb dieses Menüzweigs geht es vor allem um die Auswahl zwischen Druckluftkettenzügen und Druckluftseilwinden. Beide Produktgruppen nutzen Druckluft als Antrieb, sind aber nicht für dieselben Einsatzprofile gedacht.

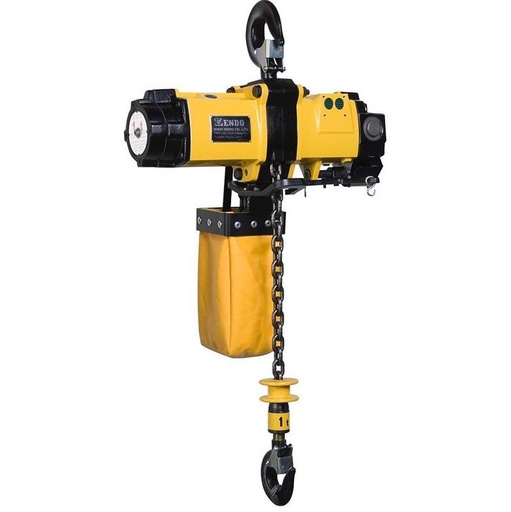

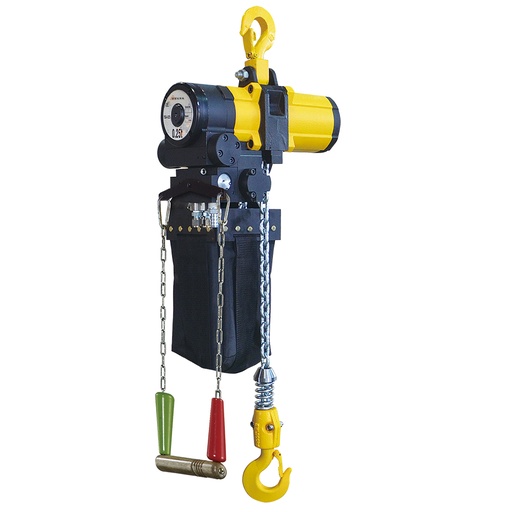

Druckluftkettenzüge

Ein Druckluftkettenzug ist sinnvoll, wenn Lasten vertikal gehoben und gesenkt werden sollen und eine kompakte, kontrollierbare Hebelösung benötigt wird. Diese Ausführung wird häufig in Werkstattbereichen, in industriellen Fertigungen oder in Umgebungen eingesetzt, in denen elektrische Antriebe nicht die erste Wahl sind. Relevant sind hier vor allem Lastbereich, Hubhöhe, Bauhöhe, Aufhängung und die Frage, ob das Hebezeug stationär genutzt wird oder mit einer Laufkatze verfahren werden soll.

Wenn die Last regelmäßig an wechselnden Positionen aufgenommen werden muss, sollte früh geprüft werden, ob zusätzlich ein passendes Fahrwerk oder eine Einbindung in bestehende Hallenkrane technisch erforderlich ist. Ohne abgestimmte Aufhängung wird aus einem passenden Hebezeug schnell eine unpraktische Lösung im Arbeitsalltag.

Druckluftseilwinden

Eine Druckluftseilwinde ist eher dann sinnvoll, wenn die Anwendung mit Seiltechnik besser abgebildet wird oder die Bauform der Winde zur Einbausituation besser passt. Je nach Ausführung können Winden für Hub- oder Zuganwendungen ausgelegt sein. Genau dieser Punkt muss vor der Auswahl geklärt werden. Nicht jede Winde ist automatisch für denselben Einsatz geeignet, nur weil sie eine vergleichbare Lastangabe hat.

In der Praxis ist die Druckluftseilwinde oft die passendere Wahl, wenn größere Seillängen, spezielle Trommellösungen oder eine andere Art der Lastführung benötigt werden. Entscheidend ist hier, wie die Last geführt wird, wie viel Seilweg erforderlich ist und ob die konkrete Ausführung für das Heben oder eher für Zugaufgaben vorgesehen ist.

Die wichtigsten Entscheidungsfaktoren innerhalb dieses Clusters

1. Art der Bewegung: Heben oder Ziehen

Der erste Auswahlpunkt ist die Bewegungsrichtung. Soll die Last klar vertikal gehoben werden, ist ein Druckluftkettenzug häufig die naheliegende Lösung. Geht es dagegen um seilgeführte Anwendungen oder um Aufgaben, bei denen die Windenbauform Vorteile bringt, ist eine Druckluftseilwinde oft geeigneter. Gerade hier sollte nicht von der Produktbezeichnung auf die Eignung geschlossen werden. Für die Anwendung muss geprüft werden, wie die konkrete Ausführung freigegeben ist.

2. Hubhöhe, Seilweg und Bauhöhe

Viele Auswahlfehler entstehen, weil Hubhöhe und Bauhöhe miteinander verwechselt werden. Die Hubhöhe beschreibt den benötigten Bewegungsweg der Last. Die Bauhöhe bestimmt dagegen, wie viel Platz das Hebezeug selbst zwischen Aufhängung und Last benötigt. Bei niedrigen Decken, beengten Montagezonen oder bestehenden Hallenkranen ist dieser Punkt oft entscheidender als die reine Lastangabe.

Bei Druckluftseilwinden kommt zusätzlich der benötigte Seilweg hinzu. Wer nur auf die Last schaut, übersieht schnell, dass die Winde zwar grundsätzlich stark genug sein kann, aber nicht zur geforderten Weglänge oder Einbausituation passt.

3. Nutzungsfrequenz und Arbeitsablauf

In der Praxis hängt die Auswahl stark davon ab, wie häufig das Hebezeug im Tagesbetrieb genutzt wird. Einzelhübe im Wartungsbereich stellen andere Anforderungen als wiederholte Taktung in der Produktion. Für die technische Auswahl sind daher Angaben zur Nutzungshäufigkeit, zur Bedienart und zur erwarteten Prozessbelastung relevant. Gerade bei häufigem Einsatz reicht es nicht aus, nur eine passende Tragfähigkeit zu wählen. Ebenso wichtig sind Antriebskonzept, Steuerbarkeit und die Eignung für den realen Arbeitsablauf.

4. Einsatzumgebung

Feuchtigkeit, Schmutz, Werkstattbetrieb, industrielle Produktionsumgebung oder besondere Anforderungen am Einsatzort beeinflussen die Auswahl deutlich. Bei pneumatischen Hebezeugen wird häufig angenommen, dass die Drucklufttechnik pauschal jede Umgebung problemlos abdeckt. Das ist zu pauschal. Entscheidend ist immer die konkrete Ausführung des Geräts, die Aufbereitung der Druckluft und die Freigabe des Herstellers für die vorgesehene Umgebung.

5. Aufhängung und Systemeinbindung

Vor dem Kauf sollte geprüft werden, wie das Hebezeug eingebunden wird: stationär, an einer festen Aufhängung, in Kombination mit einer Laufkatze oder in einem vorhandenen Kranbereich. Wenn das Hebezeug verfahren werden soll, ist die Abstimmung mit Träger, Fahrwerk und Platzverhältnissen entscheidend. Wer diesen Punkt erst nach der Beschaffung betrachtet, muss häufig mit zusätzlichem Anpassungsaufwand rechnen.

Häufige Fehler bei der Auswahl von Druckluftkettenzügen und Druckluftseilwinden

Nur nach Tragfähigkeit auswählen

Ein häufiger Fehler ist, die Auswahl auf die Nennlast zu reduzieren. Gerade bei pneumatischen Hebezeugen entscheiden jedoch auch Bauhöhe, Bedienkonzept, Aufhängung, Weglänge und Einsatzumgebung über die Praxistauglichkeit. Eine Last kann theoretisch gehoben werden, ohne dass das Gerät im tatsächlichen Arbeitsbereich sinnvoll einsetzbar ist.

Kettenzug und Winde funktional gleichsetzen

Auf den ersten Blick wirken Druckluftkettenzug und Druckluftseilwinde ähnlich, weil beide Lasten bewegen können. In der Anwendung gibt es jedoch klare Unterschiede. Wer diese Produktgruppen nur anhand des Antriebs vergleicht, wählt leicht die falsche Bauform. Das führt entweder zu unnötig komplizierter Handhabung oder dazu, dass der Arbeitsablauf nicht sauber abgebildet wird.

Einbausituation zu spät prüfen

Bei bestehenden Trägern, Hallenkranen oder Montagepunkten muss früh geklärt werden, wie viel Platz vorhanden ist und welche Aufhängung technisch passt. Gerade bei niedriger Bauhöhe oder beengten Zonen ist das ein Ausschlusskriterium. Wird dieser Punkt übersehen, passt das Hebezeug zwar auf dem Papier, aber nicht in die Anlage.

Einsatzbedingungen zu allgemein annehmen

Nicht jede pneumatische Lösung ist automatisch für jede Betriebsumgebung gleich gut geeignet. Aussagen zu Korrosion, Feuchtigkeit, Temperatur oder sonstigen Umgebungsbedingungen sollten immer an der konkreten Ausführung geprüft werden. Für die interne Dokumentation können Prüfhinweise, Herstellerangaben oder Zertifikate relevant sein.

Wann eine andere Lösung besser passt

Nicht in jeder Anwendung ist ein pneumatisches Hebezeug die sinnvollste Wahl. Wenn am Einsatzort keine geeignete Druckluftversorgung vorhanden ist oder ein elektrisch betriebener Arbeitsablauf besser integriert werden kann, kann ein Elektrokettenzug die passendere Lösung sein.

Wenn der Fokus weniger auf Heben als auf Zugaufgaben liegt, sollte außerdem geprüft werden, ob innerhalb des Bereichs Seilwinden eine andere Bauart sinnvoller ist, zum Beispiel für abweichende Montage- oder Bedienkonzepte. Für mobile oder manuell geprägte Anwendungen können je nach Arbeitsablauf auch andere Hebezeugtypen aus dem Bereich Hebezeuge technisch logischer sein.

Eine andere Lösung ist auch dann sinnvoll, wenn besonders geringe Bauhöhe, spezielle Verfahrwege oder eine feste Integration in Hallenkrane den Ausschlag geben. Dann sollte das Hebezeug nicht isoliert, sondern als Teil des gesamten Hebesystems ausgewählt werden.

Welche Angaben für die Auswahl vorliegen sollten

Für eine belastbare Auswahl innerhalb dieser Kategorie sind vor allem diese Angaben relevant:

• Welche Lasten sollen bewegt werden?
• Geht es um Heben, Senken, Ziehen oder eine Kombination?
• Welche Hubhöhe oder welcher Seilweg wird benötigt?
• Wie viel Bauhöhe steht tatsächlich zur Verfügung?
• Wird das Hebezeug stationär genutzt oder verfahren?
• Wie häufig wird das Gerät im Arbeitsalltag eingesetzt?
• Wie sieht die Einsatzumgebung aus?
• Welche Druckluftversorgung ist vorhanden?
• Gibt es Anforderungen an Dokumentation, Freigabe oder interne Prüfung?

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Mindestens erforderlich sind Last, Bewegungsart, Hubhöhe oder Seilweg, verfügbare Bauhöhe, Aufhängung, Nutzungsfrequenz und Einsatzumgebung. Zusätzlich kann relevant sein, ob das Hebezeug in ein vorhandenes System, zum Beispiel Hallenkrane oder ein Fahrwerk, eingebunden werden soll.

Wann ist ein Druckluftkettenzug nicht die richtige Wahl?

Wenn die Anwendung konstruktiv besser über eine Windenbauform gelöst wird, größere Seillängen erforderlich sind oder die Lastführung nicht zur Kettenzugbauart passt, ist ein Druckluftkettenzug oft nicht die beste Lösung. Auch bei fehlender passender Druckluftversorgung sollte eine andere Antriebsart geprüft werden.

Welche Rolle spielt die Einsatzumgebung?

Eine große. Feuchtigkeit, Verschmutzung, Platzverhältnisse und die allgemeine Betriebsumgebung beeinflussen, welche Ausführung technisch sinnvoll ist. Pauschale Aussagen reichen hier nicht aus. Entscheidend ist, ob die konkrete Ausführung laut Herstellerangaben für die geplante Einsatzart geeignet ist.

Was passiert, wenn die Tragfähigkeit zu knapp gewählt wird?

Bei zu knapper Auslegung fehlt oft die notwendige Reserve für den realen Arbeitsalltag. Problematisch wird das besonders dann, wenn zusätzliche Einflüsse wie Lastaufnahmemittel, unklare Lastverteilung oder ungünstige Betriebsabläufe hinzukommen. Gerade bei dieser Anwendung reicht die Nennlast allein nicht aus; die gesamte Hebesituation muss betrachtet werden.

Beratung zur passenden Ausführung

Druckluftkettenzüge und Druckluftseilwinden sind dann sinnvoll, wenn die Antriebsart, die Bewegungsaufgabe und die Einsatzbedingungen sauber zusammenpassen. Entscheidend sind nicht nur Last und Hub, sondern auch Bauhöhe, Aufhängung, Nutzungsprofil und die Frage, ob Kettenzug oder Winde die technisch richtige Bauform ist.
