Schwenkkrane richtig auswählen: Säulenschwenkkräne oder Wandschwenkkrane?

Schwenkkrane sind sinnvoll, wenn Lasten in einem klar definierten Arbeitsbereich regelmäßig aufgenommen, versetzt oder an Maschinen, Arbeitsplätzen und Montagezonen bereitgestellt werden sollen. Entscheidend ist nicht nur die Tragfähigkeit. In der Praxis hängen Auswahl und Betriebssicherheit vor allem davon ab, wo der Kran montiert wird, welche Ausladung benötigt wird, wie häufig gehoben wird und wie präzise sich die Last positionieren lassen muss. Wer nur auf Nennlast oder Reichweite schaut, plant schnell an der tatsächlichen Anwendung vorbei. Dann werden Hubhöhe, Schwenkbereich, Gebäudestruktur oder das passende Hebezeug zu spät berücksichtigt.

Entscheidungshilfe: Welche Schwenkkran-Ausführung passt zur Anwendung?

Innerhalb des Bereichs Schwenkkrane stehen meist zwei Grundrichtungen im Vordergrund: Säulenschwenkkräne und Wandschwenkkrane. Beide lösen ähnliche Hebeaufgaben, stellen aber unterschiedliche Anforderungen an Montageort, Tragstruktur und Arbeitsbereich.

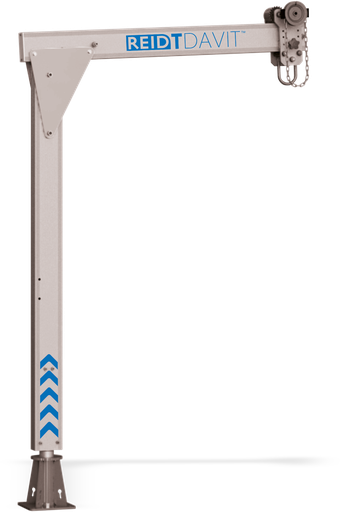

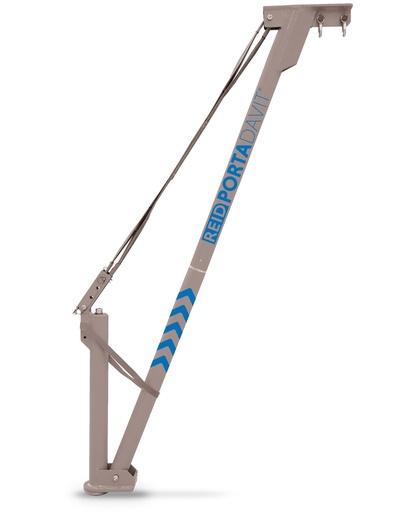

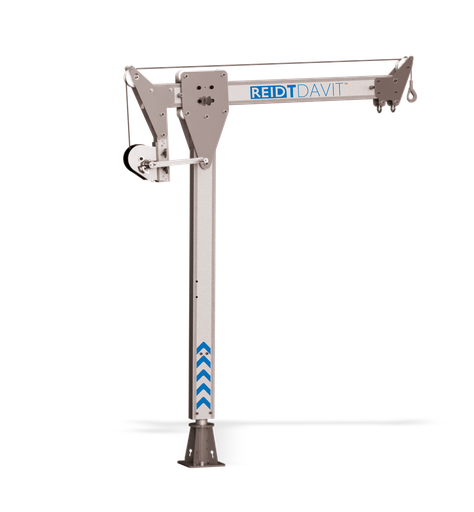

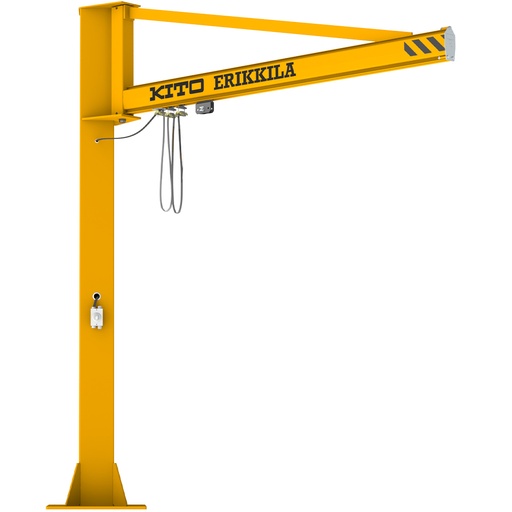

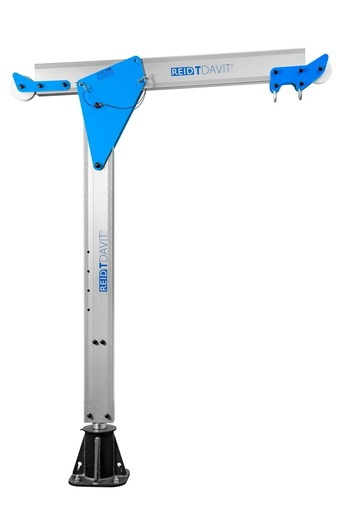

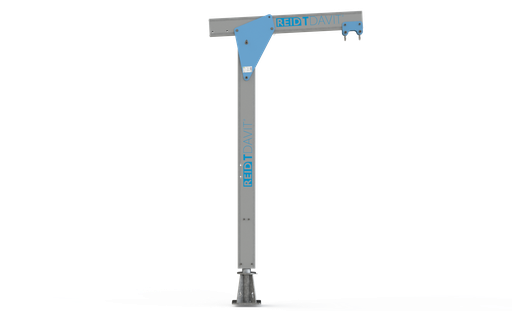

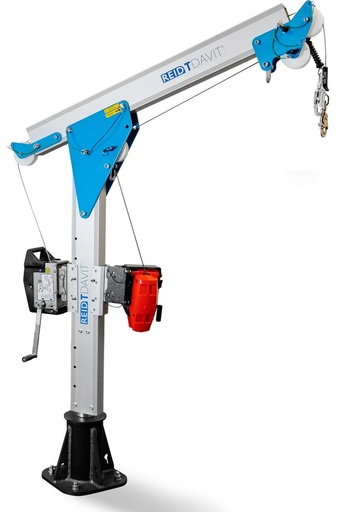

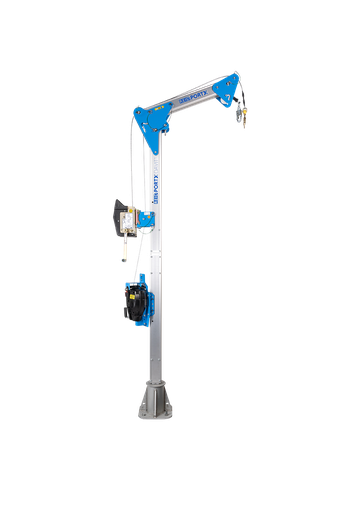

Säulenschwenkkräne

Diese Ausführung eignet sich, wenn ein freistehender Arbeitsbereich abgedeckt werden soll und keine geeignete Wand- oder Stützenstruktur für eine feste Abhängung vorhanden ist. Säulenschwenkkräne sind typischerweise dann sinnvoll, wenn Lasten an einzelnen Arbeitsplätzen, Verpackungszonen, Bearbeitungsmaschinen oder Kommissionierpunkten wiederholt bewegt werden müssen. Entscheidend ist hier, ob der Untergrund die Einleitung der auftretenden Kräfte konstruktiv aufnehmen kann und wie viel Platz für Schwenkbereich und Bedienung vorhanden ist.

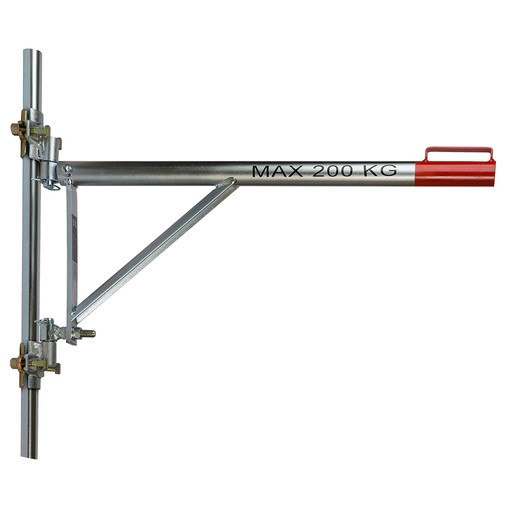

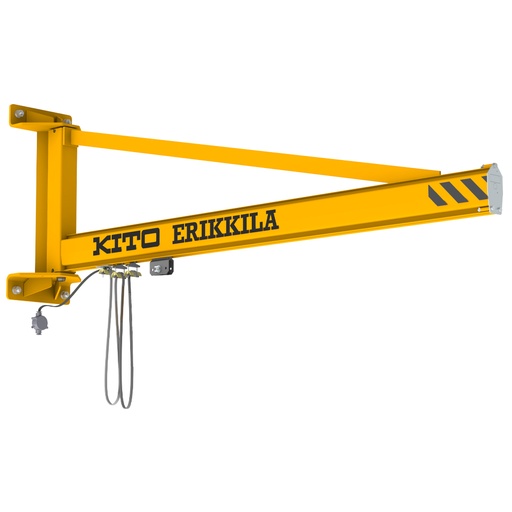

Wandschwenkkrane

Diese Lösung passt, wenn eine tragfähige Gebäudestruktur vorhanden ist und der Kran entlang einer Wand oder Stütze in einen bestehenden Arbeitsbereich integriert werden soll. Wandschwenkkrane sind oft dann vorteilhaft, wenn Bodenfläche frei bleiben soll oder ein Arbeitsplatz ohne zusätzliche Säule erschlossen werden muss. Voraussetzung ist allerdings, dass die konkrete Befestigungssituation technisch geeignet ist. Gerade bei Bestandsgebäuden reicht eine grobe Einschätzung nicht aus; relevant sind Tragstruktur, Befestigungspunkte und die tatsächliche Krafteinleitung im Betrieb.

Wann Schwenkkrane sinnvoll sind und wann eine andere Lösung besser passt

Schwenkkrane sind die richtige Wahl, wenn Lasten lokal und wiederkehrend innerhalb eines begrenzten Radius bewegt werden. Für lineare Materialflüsse über größere Strecken oder mehrere Arbeitszonen hinweg kann dagegen eine andere Lösung sinnvoller sein. Wenn Lasten über längere Fahrwege transportiert werden müssen oder mehrere Arbeitsplätze in einem zusammenhängenden Bereich versorgt werden sollen, sind Hallenkrane und andere Kransysteme oft die passendere Route. Wenn dagegen eine flexible, temporäre oder standortwechselnde Lösung benötigt wird, kann ein Portalkran oder bei wechselnden Einsatzorten ein fahrbarer Portalkran technisch sinnvoller sein.

Die wichtigsten Auswahlkriterien bei Schwenkkranen

1. Montageort und Tragstruktur

Das ist meist der erste und wichtigste Entscheidungsfaktor. Bei Säulenschwenkkränen muss geprüft werden, ob Bodenaufbau, Fundament oder vorhandene Aufstellfläche zur Kranlösung passen. Bei Wandschwenkkranen ist entscheidend, ob Wand, Stütze oder Tragkonstruktion die auftretenden Kräfte aufnehmen können. In der Praxis scheitert die Auswahl häufig nicht am Kran selbst, sondern an einer zu spät geprüften Montagesituation.

2. Ausladung und tatsächlicher Arbeitsbereich

Die benötigte Ausladung wird oft zu knapp angesetzt. Relevant ist nicht nur, ob die Last theoretisch erreicht wird, sondern ob sie mit dem gewählten Hebezeug auch sicher aufgenommen, geschwenkt und abgesetzt werden kann. Zu berücksichtigen sind Maschinenkonturen, Palettenhöhen, Behälter, Schutzgitter, Verkehrswege und mögliche Störkanten im Schwenkbereich.

3. Hubhöhe und Bauhöhe

Gerade in Hallen mit begrenzter Deckenhöhe oder bei Maschinenbeschickung ist die verfügbare Bauhöhe ein zentrales Thema. Wer nur auf die Kranstruktur schaut, berücksichtigt häufig das Hebezeug, Anschlagmittel oder die Lastabmessung nicht ausreichend. Dann bleibt zwar rechnerisch eine Lösung übrig, praktisch fehlt aber der nötige Hubweg. Vor dem Einsatz sollte deshalb geprüft werden, welche Gesamthöhe sich aus Kran, Hebezeug und Last ergibt.

4. Nutzungsfrequenz und Prozessablauf

Ein Schwenkkran für gelegentliches Umsetzen einzelner Bauteile wird anders bewertet als eine Lösung für einen Taktarbeitsplatz mit regelmäßigen Hebevorgängen. In der Praxis hängt die Auswahl auch davon ab, wie oft geschwenkt wird, wie fein die Positionierung sein muss und ob der Kran Teil eines durchgehenden Materialflusses ist. Wenn die Anwendung stark auf Durchsatz und Verfahrweg ausgelegt ist, kann ein anderes Kransystem technisch geeigneter sein.

5. Passendes Hebezeug

Schwenkkran und Hebezeug sollten nicht getrennt voneinander betrachtet werden. Entscheidend ist, welches Hubgerät eingesetzt werden soll, wie viel Bauhöhe es benötigt und ob Bedienung, Lastaufnahme und Bewegungsablauf zur Anwendung passen. Bei falscher Kombination von Kran und Hebezeug entsteht schnell Scheinsicherheit: Der Kran scheint passend dimensioniert, der reale Hub- und Arbeitsbereich reicht aber nicht aus.

Häufige Fehler bei der Auswahl von Schwenkkranen

Tragfähigkeit wird isoliert betrachtet

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Gerade bei Schwenkkranen reicht die Nennlast allein nicht aus. Ebenso wichtig sind Ausladung, Lastposition, Hubhöhe, Schwenkbereich und Montageart. Wenn diese Punkte fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Die Befestigungssituation wird zu spät geprüft

Bei Wandschwenkkranen wird oft angenommen, dass jede massive Wand automatisch geeignet ist. Bei Säulenschwenkkränen wird der Untergrund ähnlich häufig unterschätzt. Beides kann dazu führen, dass die gewählte Lösung am vorgesehenen Standort nicht ohne Weiteres montierbar ist oder nachträglich planerisch angepasst werden muss.

Seitlicher Zug und reale Lastführung werden nicht mitgedacht

Schwenkkrane sind für definierte Hebe- und Positionieraufgaben ausgelegt. Wenn Lasten in der Praxis gezogen, verkantet oder unter seitlicher Spannung bewegt werden, weicht die Anwendung von einer sauberen Hubbewegung ab. Dann muss geprüft werden, ob die geplante Lösung überhaupt zur tatsächlichen Handhabung passt.

Hubhöhe wird nur leer gemessen

Ein häufiger Planungsfehler ist, die verfügbare Höhe im Raum zu messen, aber Hebezeug, Hakenweg und Lastaufbau nicht vollständig einzurechnen. Das führt vor allem bei Maschinenbeschickung, Behälterhandling oder Werkzeugwechseln zu Problemen.

Wann eine andere Lösung besser passt

Eine andere Lösung ist sinnvoll, wenn der Arbeitsbereich nicht kreisförmig oder lokal begrenzt ist, sondern mehrere Stationen auf einer längeren Strecke versorgt werden müssen. Dann sind übergeordnete Kransysteme für Hallenkrane oft logischer. Wenn der Einsatzort wechselt, keine feste Montage gewünscht ist oder der Kran nur temporär benötigt wird, kann ein Portalkran die bessere Wahl sein. Wenn speziell Mobilität im Vordergrund steht, etwa in Werkstattbereichen, Instandhaltung oder bei wechselnden Montagestellen, sollte ein fahrbarer Portalkran geprüft werden.

Welche Angaben für die technische Auswahl vorliegen sollten

Für eine belastbare Auswahl sind vor allem diese Angaben relevant:

• gewünschte Last oder Lastbereich
• erforderliche Ausladung und realer Arbeitsradius
• benötigte Hubhöhe und verfügbare Bauhöhe
• Montageort: Boden, Fundament, Wand oder Stütze
• Nutzungsfrequenz und Arbeitsablauf
• Art des Hebezeugs und Platzbedarf im Betrieb
• Innenbereich oder Umfeld mit besonderen Anforderungen an Umgebung und Nutzung
• Dokumentationsbedarf für interne Freigabe, Arbeitssicherheit und technische Abstimmung

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung eines Schwenkkrans benötigt?

Mindestens erforderlich sind Last, Ausladung, gewünschte Hubhöhe, Montageort und die Art des geplanten Hebezeugs. Ohne diese Angaben lässt sich nicht sinnvoll zwischen Säulenschwenkkränen und Wandschwenkkranen unterscheiden.

Wann ist ein Wandschwenkkran nicht geeignet?

Nicht geeignet ist diese Ausführung, wenn keine ausreichend tragfähige Gebäudestruktur vorhanden ist, die Befestigungssituation unklar bleibt oder der Arbeitsbereich besser durch eine freistehende Lösung erschlossen wird.

Welche Rolle spielt die Einsatzumgebung?

Die Einsatzumgebung beeinflusst unter anderem Montage, Bedienbarkeit, Platzbedarf und die Auswahl der geeigneten Komponenten. Gerade bei beengten Hallen, Maschinenumfeld oder wechselnden Arbeitszonen sollte die konkrete Anwendung genauer geprüft werden.

Was passiert, wenn die Tragfähigkeit passend wirkt, die Auslegung aber insgesamt zu knapp ist?

Dann entstehen in der Praxis oft Einschränkungen beim Hubweg, bei der Positionierung oder im Schwenkbereich. Der Kran ist formal vorhanden, unterstützt den Prozess aber nicht zuverlässig. Gerade bei dieser Anwendung reicht die Nennlast allein nicht aus.

Beratung zur passenden Schwenkkran-Ausführung

Schwenkkrane sind dann wirtschaftlich und technisch sinnvoll, wenn Arbeitsbereich, Montageort und Hebeaufgabe sauber zusammenpassen. Entscheidend ist hier nicht nur die Tragfähigkeit, sondern die Kombination aus Ausladung, Hubhöhe, Gebäudestruktur und tatsächlichem Prozessablauf. Sind diese Punkte noch nicht eindeutig oder soll zwischen Säulenschwenkkränen, Wandschwenkkranen, Portalkranen oder Hallenkrane-Lösungen abgegrenzt werden, ist eine technische Abstimmung sinnvoll. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
