Ringschrauben fest

Ringschrauben fest richtig auswählen

Feste Ringschrauben werden eingesetzt, wenn ein definierter Anschlagpunkt mit Gewinde benötigt wird und die Belastungsrichtung zur Ausführung passt. In der Praxis sind sie vor allem dort sinnvoll, wo eine einfache, klar positionierte Anschlagmöglichkeit gebraucht wird und keine drehbare Lösung erforderlich ist. Entscheidend ist dabei nicht nur die Gewindegröße. Ebenso relevant sind die tatsächliche Belastungsrichtung, die verfügbare Einschraubtiefe, der Werkstoff des Bauteils und die Frage, ob der Anschlagpunkt dauerhaft oder nur gelegentlich genutzt wird. Bei falscher Auswahl kann es zu ungünstiger Lastaufnahme, Fehlbelastung des Gewindes oder zu einer technisch ungeeigneten Anschlaglösung kommen.

Wann feste Ringschrauben sinnvoll sind

Feste Ringschrauben passen vor allem zu Anwendungen, bei denen die Lastaufnahme vorhersehbar ist und der Anschlagpunkt nicht unter wechselnden Zugrichtungen arbeiten muss. Typisch sind Montagevorgänge, Transportvorbereitungen, Maschinenkomponenten oder Bauteile mit vorbereitetem Gewinde. Wenn der Anschlagpunkt nach dem Einschrauben in einer festen Position verbleibt und die Zugrichtung dazu passt, ist diese Produktgruppe oft die wirtschaftlichere und konstruktiv einfachere Lösung.

Nicht automatisch geeignet sind feste Ringschrauben dagegen für Anwendungen mit häufiger Richtungsänderung, schrägem Zug, wechselnden Anschlagwinkeln oder beengten Montagesituationen. In solchen Fällen muss geprüft werden, ob drehbare Ringschrauben oder Anschlagwirbel drehbar und klappbar technisch besser passen.

Entscheidungshilfe innerhalb der Produktgruppe

Wenn Sie feste Ringschrauben auswählen, sollten Sie die Entscheidung nicht auf den Außendurchmesser oder das Gewinde reduzieren. Für eine belastbare Auswahl sind vor allem diese Punkte relevant:

• Belastungsrichtung: Die konkrete Zugrichtung muss zur vorgesehenen Ausführung passen. Seitliche oder wechselnde Belastung ist nicht automatisch zulässig.
• Gewinde und Einschraubtiefe: Gewindegröße allein reicht nicht aus. Auch die nutzbare Gewindelänge und das tragende Grundmaterial müssen berücksichtigt werden.
• Montagefläche und Bauteil: Der Anschlagpunkt muss in einem geeigneten Bauteil sitzen. Dünnwandige, beschädigte oder konstruktiv ungeeignete Bauteile können den Einsatz ausschließen.
• Nutzungsart: Für gelegentliches Heben können andere Kriterien gelten als für wiederkehrende Montage- oder Transportprozesse.

Entscheidend ist hier, ob die Ringschraube als fester Anschlagpunkt technisch zur Anwendung passt oder ob ein beweglicher Anschlagpunkt die sicherere Auswahl ist.

Wichtige technische Auswahlkriterien

1. Gewindegröße und Einschraubtiefe

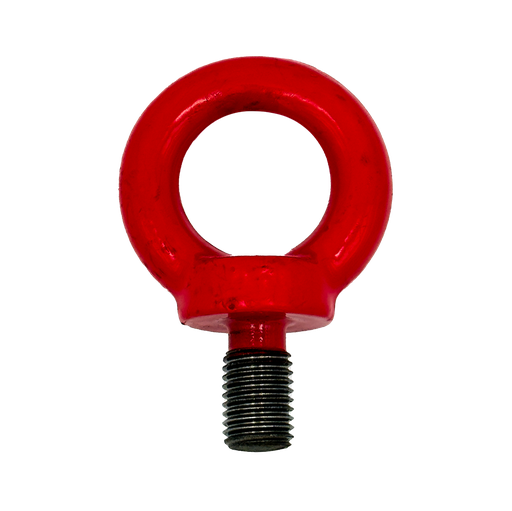

Bei Ringschrauben nach DIN 580 ist das Gewinde ein zentrales Auswahlmerkmal, aber nicht das einzige. In der Praxis hängt die Eignung vor allem davon ab, ob ausreichend tragendes Material vorhanden ist und ob die erforderliche Einschraubtiefe im konkreten Bauteil erreicht wird. Zu kurze Gewindeeingriffe oder beschädigte Gewinde führen schnell zu einer rechnerisch und praktisch ungeeigneten Verbindung.

Für die technische Auswahl sind deshalb mindestens Gewindeart, Gewindegröße, Material des Bauteils und verfügbare Einschraublänge zu prüfen. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

2. Belastungsrichtung der Last

Ein häufiger Fehler ist die Annahme, dass feste Ringschrauben unabhängig von der Zugrichtung eingesetzt werden können. Gerade bei Anschlagpunkten ist das nicht zulässig zu verallgemeinern. Die Tragfähigkeit hängt je nach Ausführung von der Belastungsrichtung ab. Wenn die Last nicht überwiegend in der vorgesehenen Richtung aufgenommen wird, muss eine andere Ausführung geprüft werden.

Das gilt besonders bei schrägem Zug, beim Umsetzen der Last oder wenn die Ringschraube im Betrieb nicht passend zur Zugrichtung ausgerichtet werden kann. In solchen Fällen ist eine drehbare Lösung oft die technisch sinnvollere Wahl.

3. Werkstoff und Einsatzumgebung

Vor dem Einsatz sollte geprüft werden, ob die Umgebung zur gewählten Ausführung passt. In trockenen Innenbereichen gelten andere Anforderungen als im Außenbereich, in feuchter Umgebung oder bei Kontakt mit korrosionsfördernden Medien. Wenn Korrosionsbeständigkeit eine wichtige Rolle spielt, kann eine Ringschraube aus Edelstahl die passendere Alternative sein.

Auch hier gilt: Keine pauschale Eignung ableiten. Entscheidend ist die konkrete Ausführung und die tatsächliche Einsatzumgebung.

4. Wiederkehrende Nutzung und Dokumentation

Wenn Ringschrauben regelmäßig in denselben Prozessen verwendet werden, sind klare Montagevorgaben, Prüfhinweise und nachvollziehbare Produktdaten besonders wichtig. Für die interne Dokumentation können Herstellerangaben, Prüfhinweise oder Angaben zur vorgesehenen Verwendung relevant sein. Gerade in Betrieben mit wiederkehrenden Hebevorgängen reicht es oft nicht aus, nur „eine passende Ringschraube“ zu beschaffen.

Häufige Fehler in der Praxis

• Seitliche Belastung wie bei einem universellen Anschlagpunkt behandeln: Feste Ringschrauben werden häufig dort eingesetzt, wo die Zugrichtung im Betrieb tatsächlich abweicht. Das kann die Eignung der Ausführung infrage stellen.
• Gewinde nur nach Nenngröße auswählen: Eine passende Gewindegröße bedeutet noch nicht, dass das Bauteil, die Einschraubtiefe und die Lastaufnahme technisch geeignet sind.
• Drehbare und feste Ausführungen verwechseln: Wer wechselnde Lastrichtungen erwartet, sollte nicht automatisch zu einer festen Ringschraube greifen.
• Einsatzumgebung unterschätzen: Feuchtigkeit, Korrosion oder aggressive Medien können die Produktauswahl beeinflussen und eine andere Werkstoffausführung erforderlich machen.

Wann eine andere Lösung besser passt

Eine andere Lösung ist sinnvoll, wenn die Anwendung von einer starren, fest ausgerichteten Gewindeöse abweicht.

• Bei wechselnder Zugrichtung: Drehbare Ringschrauben sind oft besser geeignet.
• Bei höherem Anspruch an Beweglichkeit und Positionierung: Anschlagwirbel drehbar und klappbar können die technisch passendere Ausführung sein.
• Bei korrosionskritischer Umgebung: Ringschrauben Edelstahl kommen eher infrage.
• Wenn statt einer Schraube eine passende Gegenlösung mit Innengewinde benötigt wird: Ein Blick auf Ringmuttern kann sinnvoll sein.

Gerade bei Anschlagpunkten reicht die Nennlast allein nicht aus. Wenn die Anwendung davon abweicht, ist eine andere Lösung sinnvoller als eine knappe oder nur scheinbar passende Auslegung.

Welche Angaben für die Auswahl bereitliegen sollten

Für eine technisch saubere Auswahl fester Ringschrauben sind vor allem diese Angaben hilfreich:

• Gewindegröße und Gewindeart
• verfügbare Einschraubtiefe
• Werkstoff und Zustand des Bauteils
• voraussichtliche Belastungsrichtung
• Art der Nutzung: gelegentlich oder wiederkehrend
• Einsatzumgebung, zum Beispiel innen, außen, feucht oder korrosiv
• Dokumentationsbedarf für Einkauf, Technik oder Arbeitssicherheit

Wenn einzelne Angaben fehlen, sollte die Eignung der konkreten Ausführung vor dem Einsatz geprüft werden.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Mindestens relevant sind Gewindegröße, Einschraubtiefe, Werkstoff des Bauteils, Belastungsrichtung und Einsatzumgebung. Ohne diese Angaben lässt sich die passende Ausführung nur eingeschränkt bewerten.

Wann sind feste Ringschrauben nicht geeignet?

Nicht geeignet ist diese Ausführung, wenn die Last mit wechselnder oder ungünstiger Zugrichtung aufgenommen wird, wenn das Gewinde im Bauteil nicht ausreichend tragfähig ist oder wenn eine bewegliche Ausrichtung des Anschlagpunkts erforderlich wäre.

Welche Rolle spielt die Einsatzumgebung?

Eine große. Feuchtigkeit, Korrosion, Reinigungsmedien oder Außenanwendung können die Werkstoffwahl beeinflussen. Je nach Einsatzfall ist eine Edelstahl-Ausführung oder eine andere Produktgruppe sinnvoller.

Muss die konkrete Ausführung für diese Anwendung gesondert geprüft werden?

Ja, insbesondere wenn die Anwendung von einer einfachen, geradlinigen Lastaufnahme abweicht. Für diese Anwendung muss die konkrete Ausführung geprüft werden, unter anderem hinsichtlich Belastungsrichtung, Montage und Herstellerangaben.

Beratung zu festen Ringschrauben

Feste Ringschrauben sind eine sinnvolle Lösung, wenn ein klar definierter Anschlagpunkt mit passender Belastungsrichtung, geeignetem Gewinde und ausreichender Einschraubtiefe vorliegt. Kritisch wird die Auswahl immer dann, wenn Zugrichtung, Bauteil oder Einsatzumgebung nicht eindeutig sind. Sind Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
