Glieder für Anschlagketten richtig auswählen

Glieder sind zentrale Verbindungselemente innerhalb von Anschlagketten. Sie beeinflussen, wie Kettenstränge aufgenommen, verbunden, verkürzt oder an den Kranhaken angebunden werden. Entscheidend ist daher nicht nur, ob ein Glied mechanisch passt, sondern ob die konkrete Ausführung zur Kettenabmessung, zur gewünschten Funktion und zur vorgesehenen Kombination innerhalb des Systems passt. In der Praxis entstehen viele Fehlentscheidungen nicht bei der Kette selbst, sondern an den Verbindungspunkten: ein ungeeignetes Aufhängeglied, eine unpassende Verkürzungslösung oder ein Verbindungsglied ohne saubere Abstimmung auf die übrigen Komponenten kann die Auswahl technisch entwerten. Wer Glieder für Anschlagketten auswählt, sollte deshalb immer die komplette Verbindungskette mitdenken.

Welche Glieder innerhalb dieses Sortiments sinnvoll sind

Innerhalb dieser Kategorie geht es vor allem um vier Untergruppen: Aufhängeglied, Aufhängeglied mit Verkürzungshaken, Verbindungsglieder und verschiedene Glieder. Die Auswahl hängt in der Praxis vor allem davon ab, welche Funktion das Glied im Aufbau der Anschlagketten übernehmen soll.

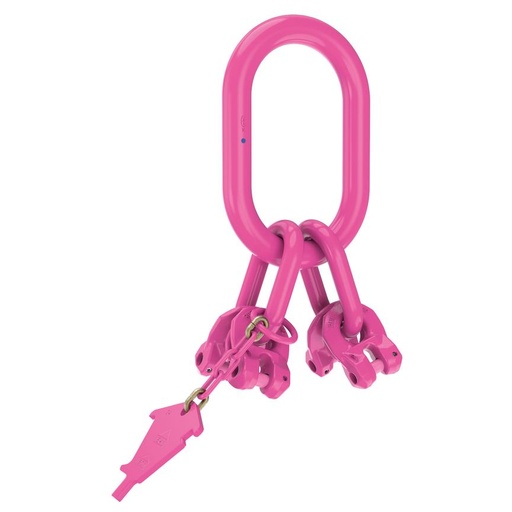

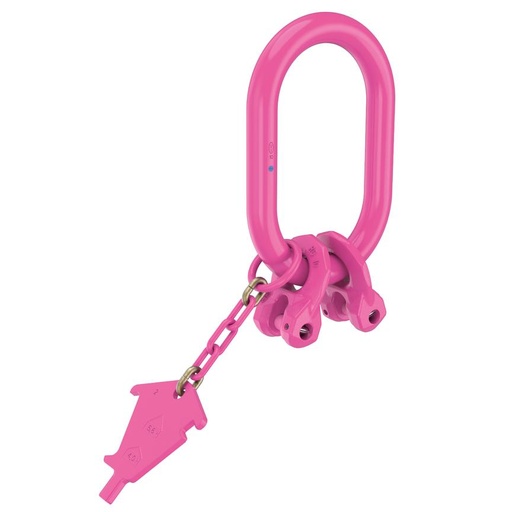

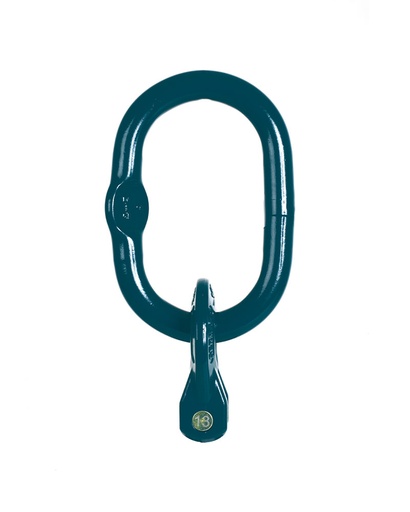

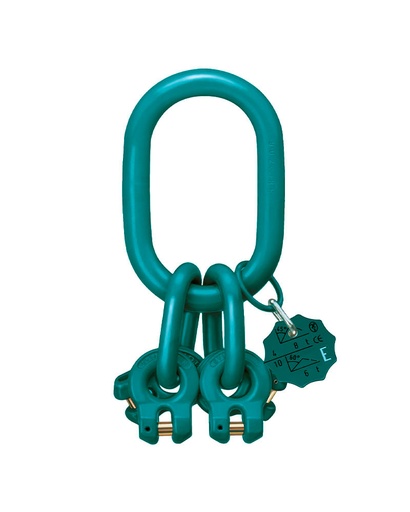

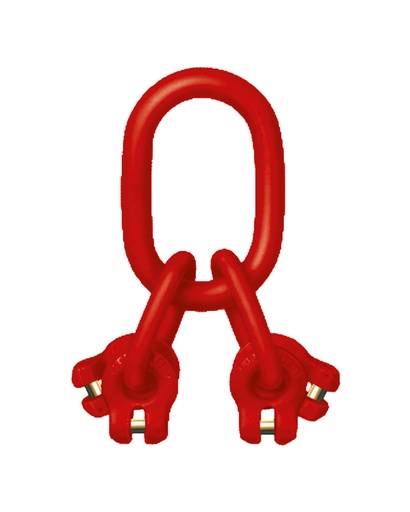

• Aufhängeglied: sinnvoll, wenn Kettenstränge sicher am oberen Anschlusspunkt zusammengeführt werden sollen. Relevant ist diese Ausführung vor allem bei mehrsträngigen Anschlagketten oder wenn die Einbindung in Kranhaken, Traverse oder andere Aufnahmen sauber abgestimmt werden muss.

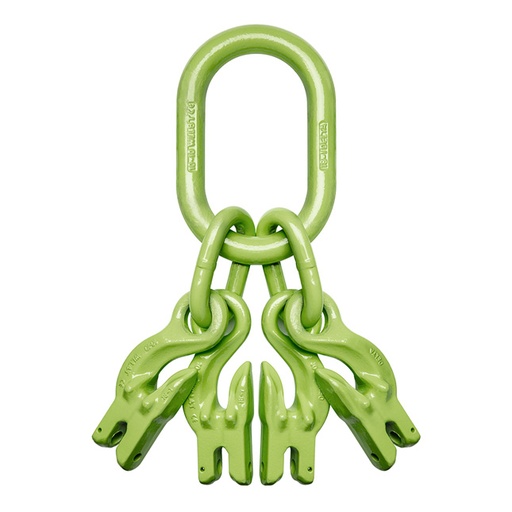

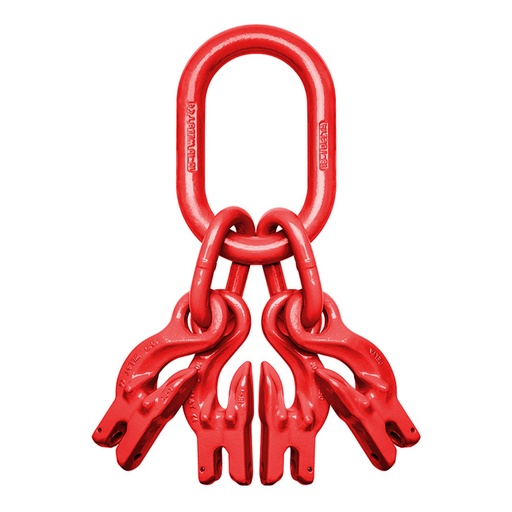

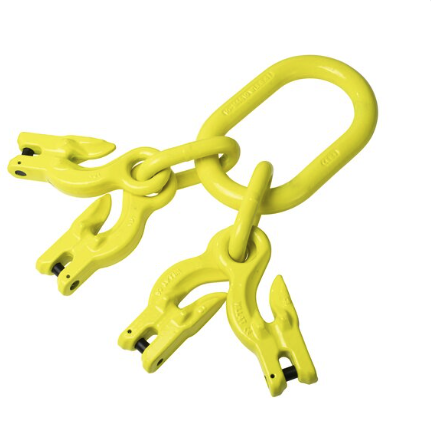

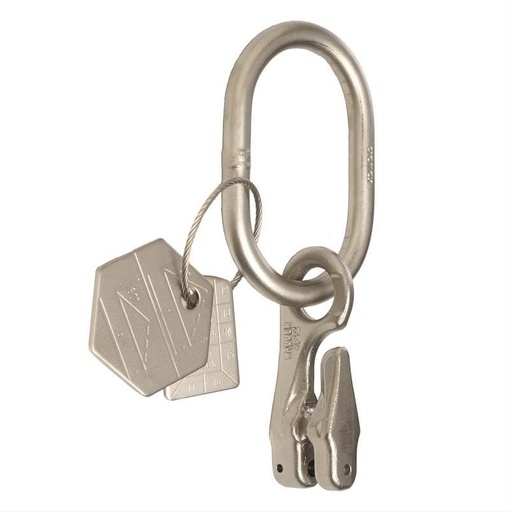

• Aufhängeglied mit Verkürzungshaken: geeignet, wenn Kettenstränge in der Länge angepasst werden müssen, zum Beispiel bei variierenden Lastgeometrien oder wenn Lasten mit nicht mittigem Lastschwerpunkt angeschlagen werden.

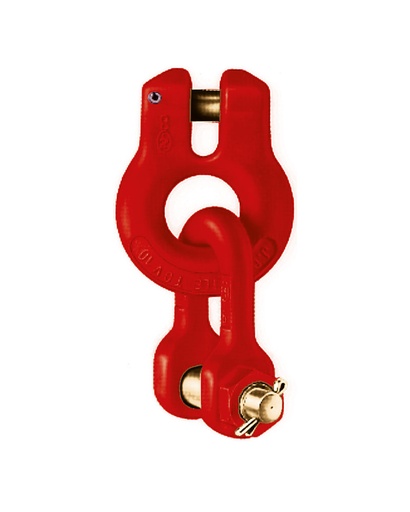

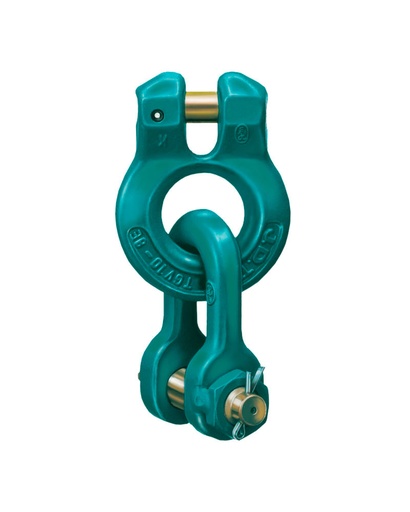

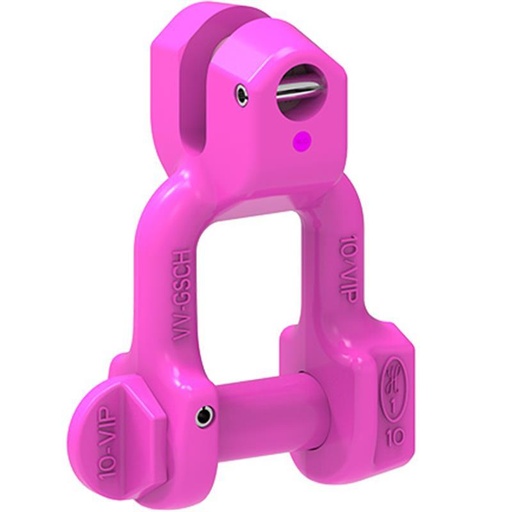

• Verbindungsglieder: diese Ausführungen werden eingesetzt, wenn einzelne Komponenten innerhalb der Anschlagketten miteinander verbunden oder ausgetauscht werden sollen. Sie sind vor allem dort relevant, wo eine definierte Verbindung zwischen Kette, Haken oder weiteren Kettenkomponenten benötigt wird.

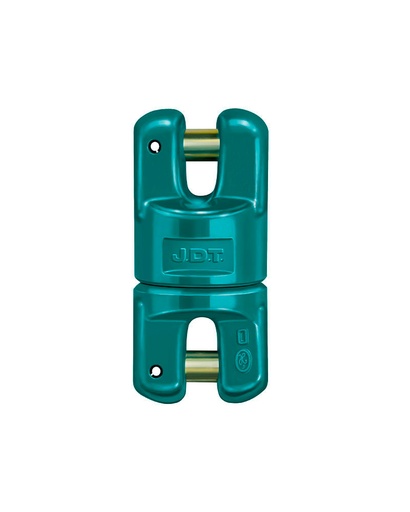

• Verschiedene Glieder: diese Gruppe ist sinnvoll, wenn keine Standardfunktion aus den oben genannten Hauptgruppen passt und eine spezielle Geometrie oder Verbindungslösung gesucht wird.

Wenn noch nicht feststeht, wie die Anschlagketten aufgebaut werden sollen, ist zuerst die Funktionsfrage zu klären: Soll nur aufgehängt werden, soll zusätzlich verkürzt werden oder geht es primär um die Verbindung einzelner Komponenten? Erst danach lässt sich die richtige Unterkategorie sauber bestimmen.

Technische Entscheidungskriterien bei Gliedern für Anschlagketten

1. Funktion im System

Der wichtigste Punkt ist die Rolle des Glieds innerhalb der Anschlagketten. Ein Aufhängeglied erfüllt eine andere Aufgabe als ein Verbindungsglied. Ein Aufhängeglied mit Verkürzungshaken ist nur dann sinnvoll, wenn eine definierte Verkürzung im Einsatz tatsächlich gebraucht wird. In der Praxis werden Glieder oft allein nach Form oder Abmessung bestellt. Das reicht nicht aus. Entscheidend ist, ob die Komponente im geplanten Aufbau die richtige Funktion übernimmt.

2. Passung zur Kettenabmessung und zu den übrigen Komponenten

Ein Glied muss zur Kettennenndicke und zur vorgesehenen Kombination mit Haken, Kettengliedern und oberen beziehungsweise unteren Anschlusspunkten passen. Gerade bei Verbindungsgliedern reicht es nicht, wenn sich Teile grundsätzlich montieren lassen. Für die technische Auswahl sind auch Geometrie, Beweglichkeit im Belastungsfall und die Eignung der konkreten Ausführung relevant. Wenn Komponenten unterschiedlicher Systeme oder Hersteller kombiniert werden sollen, müssen Herstellerangaben und Prüfhinweise berücksichtigt werden.

3. Belastungssituation und Einsatzart

Glieder in Anschlagketten werden nicht nur statisch belastet. In der Praxis spielen Lastschwerpunkt, Zugrichtung, mögliche Schrägzüge, Anschlagwinkel und Bewegungen beim Aufnehmen oder Ablegen der Last eine große Rolle. Gerade bei mehrsträngigen Anschlagketten kann ein scheinbar passendes Glied ungeeignet sein, wenn die Belastung im Einsatz anders verläuft als in der Planung. Die Nenntragfähigkeit einer Kette oder Komponente gilt nur für definierte Einsatzbedingungen. Deshalb sollte vor dem Einsatz geprüft werden, wie die Last tatsächlich aufgenommen wird.

4. Bedarf an Verkürzung

Wenn Lasten ungleichmäßig verteilt sind oder verschiedene Anschlagpunkte an der Last unterschiedliche Längen erfordern, ist ein Aufhängeglied mit Verkürzungshaken oft die sinnvollere Lösung als ein einfaches Aufhängeglied. Entscheidend ist hier, ob die Verkürzung regelmäßig gebraucht wird und ob sie im Arbeitsalltag kontrolliert und nachvollziehbar eingestellt werden kann. Nicht geeignet ist diese Ausführung, wenn im Betrieb keine saubere und reproduzierbare Verkürzung erforderlich ist oder wenn die Kettenkonfiguration dadurch unnötig komplex wird.

5. Dokumentation und Nachvollziehbarkeit

Gerade im gewerblichen Einsatz spielt nicht nur die Funktion, sondern auch die interne Begründbarkeit der Auswahl eine Rolle. Für die technische Dokumentation können Kennzeichnungen, Herstellerangaben und Prüfhinweise relevant sein. Wenn Anschlagketten aus Einzelkomponenten aufgebaut oder ergänzt werden, sollte nachvollziehbar bleiben, welche Teile wofür vorgesehen sind und ob die Kombination vom System her technisch stimmig ist.

Häufige Fehler bei der Auswahl von Gliedern

• Glieder nur nach optischer Ähnlichkeit auswählen
  Ein häufiges Problem ist die Annahme, dass ähnlich aussehende Glieder austauschbar seien. In der Praxis kann bereits eine abweichende Geometrie dazu führen, dass ein Bauteil unter Last ungünstig steht oder nicht zur vorgesehenen Bewegung im System passt.
• Verbindungsglieder als universelle Adapter behandeln
  Verbindungsglieder werden oft genutzt, um unterschiedliche Komponenten „irgendwie passend“ zu machen. Genau hier entsteht schnell Scheinsicherheit. Wenn die Eignung der Kombination nicht geklärt ist, sollte keine improvisierte Verbindung gewählt werden.
• Verkürzung bei der Planung zu spät berücksichtigen
  Wenn Lasten mit unterschiedlicher Geometrie regelmäßig angeschlagen werden, reicht ein Standard-Aufhängeglied oft nicht aus. Wird die Verkürzungsfunktion erst im Betrieb vermisst, entstehen unnötige Provisorien oder unsaubere Anschlaglösungen.
• Nur auf Tragfähigkeit achten
  In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Gerade bei Gliedern für Anschlagketten reicht die Nennlast allein nicht aus. Auch Form, Einbausituation, Beweglichkeit und Kompatibilität mit der übrigen Kette bestimmen, ob die Lösung technisch passt.

Wann eine andere Lösung innerhalb dieses Menüzweigs besser passt

Eine andere Unterkategorie ist sinnvoll, wenn die Funktion von Anfang an klarer gefasst wird:

• Wenn die Hauptaufgabe die obere Aufnahme der Kettenstränge ist, passt ein Aufhängeglied.
• Wenn Kettenstränge im Einsatz anpassbar sein sollen, ist ein Aufhängeglied mit Verkürzungshaken meist die gezieltere Lösung.
• Wenn einzelne Komponenten miteinander verbunden oder ausgetauscht werden müssen, sollte direkt in die Kategorie Verbindungsglieder gewechselt werden.
• Wenn eine Sonderform oder eine weniger typische Verbindung gebraucht wird, kommen verschiedene Glieder in Betracht.

Wenn dagegen nicht einzelne Glieder, sondern der komplette Aufbau betrachtet werden soll, kann auch der Blick auf den übergeordneten Bereich Anschlagketten sinnvoll sein. Dort lässt sich besser beurteilen, wie Glieder, Haken und Kettenstränge zusammenwirken.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auswahl eines Glieds benötigt?

Wichtig sind vor allem die Kettenabmessung, die Funktion des Glieds im System, die Anzahl der Kettenstränge, die Art des oberen oder unteren Anschlusses sowie die Frage, ob eine Verkürzung erforderlich ist. Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Wann ist ein Aufhängeglied mit Verkürzungshaken sinnvoll?

Diese Ausführung eignet sich, wenn Kettenstränge an unterschiedliche Lastgeometrien angepasst werden müssen oder wenn der Lastschwerpunkt nicht mittig liegt. Ohne tatsächlichen Verkürzungsbedarf ist ein einfaches Aufhängeglied oft die sachlichere Lösung.

Kann man Glieder verschiedener Komponenten einfach miteinander kombinieren?

Das sollte nicht pauschal angenommen werden. Entscheidend ist, ob die konkrete Ausführung für die vorgesehene Kombination geeignet ist. Bei der internen Dokumentation können Herstellerangaben und Prüfhinweise relevant sein, insbesondere wenn Anschlagketten aus Einzelkomponenten aufgebaut werden.

Worauf kommt es bei Verbindungsgliedern besonders an?

Entscheidend ist hier nicht nur die mechanische Passung, sondern auch die Funktion unter Last. Das Verbindungsglied muss zur Kette und zu den angeschlossenen Komponenten passen, ohne ungünstige Belastungssituationen oder eingeschränkte Beweglichkeit zu erzeugen.

Beratung zur passenden Ausführung

Glieder für Anschlagketten sollten immer im Zusammenhang mit der kompletten Anwendung ausgewählt werden. Entscheidend sind Funktion, Passung zur Kette, Belastungssituation und die Frage, ob eine Verkürzung oder eine definierte Verbindung erforderlich ist. Wenn die Auswahl zwischen Aufhängeglied, Aufhängeglied mit Verkürzungshaken, Verbindungsgliedern oder anderen Gliedern noch nicht eindeutig ist, sollte die Anwendung vorab technisch geprüft werden. Sind Kettenabmessung, Einsatzumgebung oder die passende Ausführung noch nicht eindeutig? Dann prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
