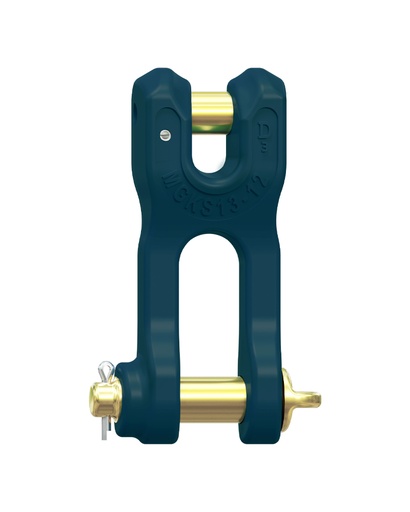

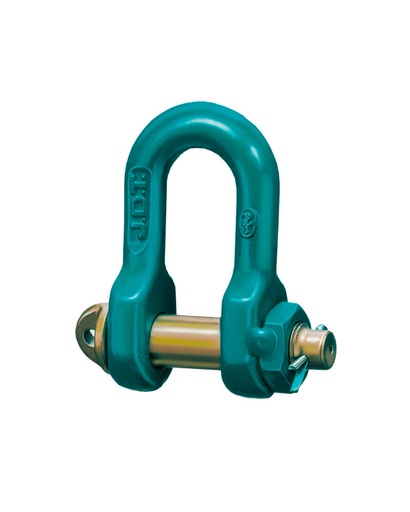

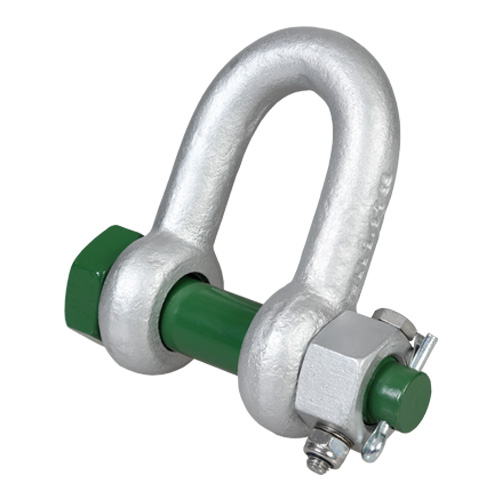

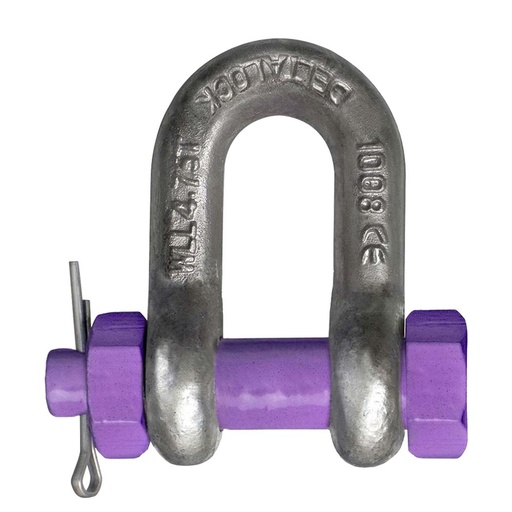

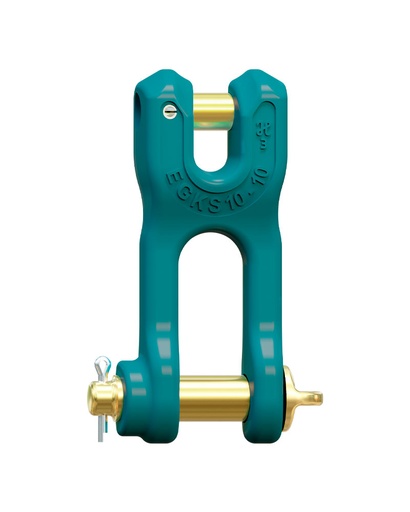

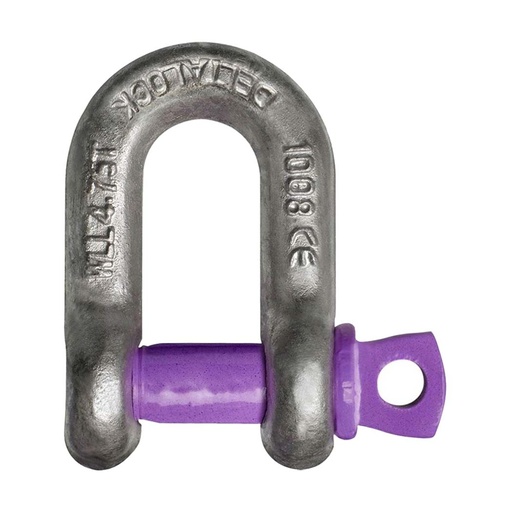

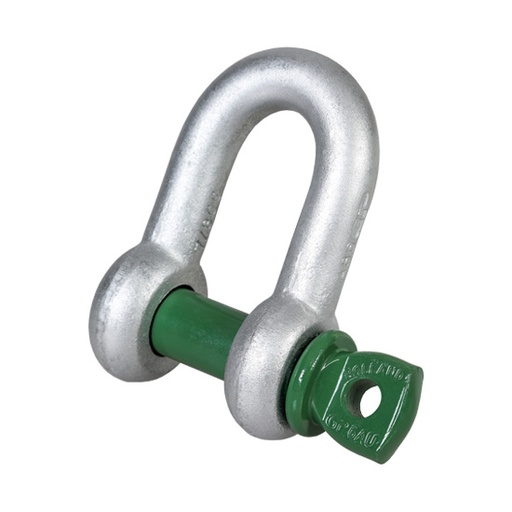

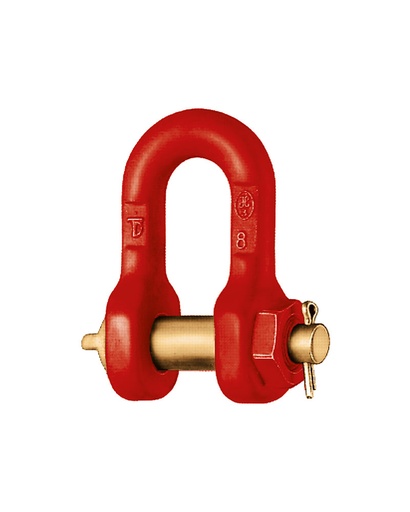

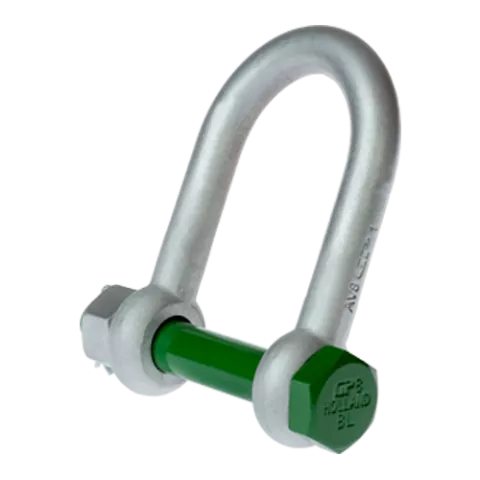

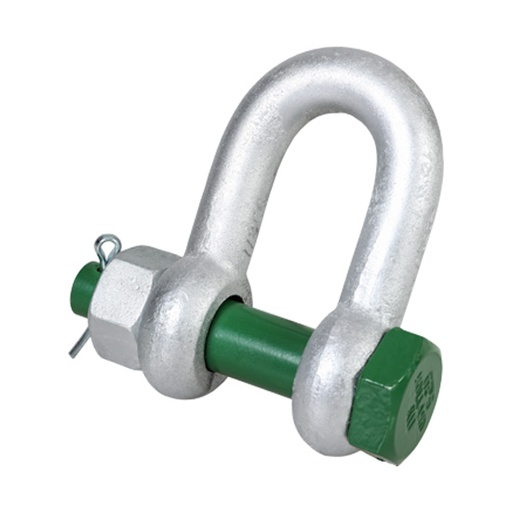

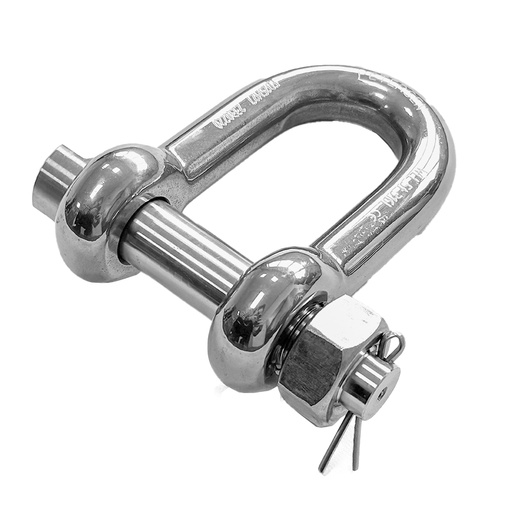

Schäkel Gerade

Schäkel gerade für geradlinige Verbindungen im Anschlagpunkt

Gerade Schäkel werden eingesetzt, wenn Anschlagmittel, Aufhängepunkte oder Verbindungselemente möglichst geradlinig verbunden werden sollen. Entscheidend ist dabei nicht nur die Tragfähigkeit der einzelnen Ausführung. In der Praxis kommt es vor allem auf die tatsächliche Zugrichtung, die Passung am Anschlagpunkt und die Art des Bolzens an. Wird ein gerader Schäkel in einer Anwendung eingesetzt, bei der seitliche Belastungen, mehrere Einhängepunkte oder ungünstige Bewegungen auftreten, kann diese Bauform ungeeignet sein. Wer gerade Schäkel auswählt, sollte daher vor allem prüfen, ob die Lastführung wirklich geradlinig bleibt oder ob ein Schäkel Geschweift technisch sinnvoller ist.

Wann ein gerader Schäkel die passende Ausführung ist

Ein gerader Schäkel ist vor allem dann sinnvoll, wenn eine kompakte Verbindung mit klarer Zugrichtung benötigt wird. Typische Anwendungen sind Verbindungen zwischen Anschlagpunkt und Anschlagmittel, bei denen wenig seitlicher Platz vorhanden ist und die Krafteinleitung möglichst axial erfolgt.

Diese Ausführung eignet sich, wenn:

• die Belastung überwiegend geradlinig eingeleitet wird,
• nur ein passendes Verbindungselement aufgenommen werden soll,
• die Bauform am Anschlagpunkt eher schmal und geführt sein muss,
• die Öffnung eines geschweiften Schäkels nicht erforderlich ist.

Eine andere Lösung ist sinnvoll, wenn mehrere Anschlagmittel zusammengeführt werden, wenn die Last nicht sauber in Zugrichtung läuft oder wenn konstruktiv mit seitlicher Ablenkung gerechnet werden muss. In solchen Fällen ist ein Schäkel Geschweift häufig die besser passende Bauform.

Entscheidungshilfe: Welche Ausführung ist bei geraden Schäkeln wichtig?

In der Praxis hängt die Auswahl vor allem von vier Punkten ab: Bauform, Bolzenart, Abmessungen und Passung zur restlichen Verbindung.

Bauform und Platzverhältnisse

Gerade Schäkel werden häufig gewählt, wenn die Verbindung schmal geführt werden soll. Entscheidend ist hier, ob die vorhandene Öffnung am Anschlagpunkt, an Laschen oder an Verbindungsteilen tatsächlich zur Geometrie des Schäkels passt. Zu wenig Platz führt nicht nur zu Montageproblemen, sondern oft auch zu ungünstiger Krafteinleitung.

Bolzenart

Vor dem Einsatz sollte geprüft werden, welche Bolzenausführung zur Anwendung passt. Je nach Ausführung kann der Schäkel eher für häufiger zu öffnende Verbindungen oder eher für länger montierte Verbindungen geeignet sein. Für die technische Auswahl sind vor allem diese Angaben relevant: Wie oft wird der Schäkel gelöst? Besteht Vibrationsbelastung? Muss die Verbindung regelmäßig umgebaut werden? Ohne diese Angaben lässt sich die passende Ausführung nicht zuverlässig bestimmen.

Tragfähigkeit und tatsächliche Belastung

Gerade bei Schäkeln reicht die Nennlast allein nicht aus. Entscheidend ist, wie die Last tatsächlich eingeleitet wird. Bei falscher Dimensionierung oder ungeeigneter Belastungsrichtung kann eine formal passende Größe in der Anwendung dennoch ungeeignet sein. Maßgeblich sind die Herstellerangaben zur konkreten Ausführung.

Passung zu Anschlagpunkt und Anschlagmittel

Ein gerader Schäkel muss nicht nur tragen, sondern auch geometrisch sauber in das System passen. Zu große oder zu kleine Durchmesser, ungünstige Laschenabstände oder eine nicht passende Ösengeometrie führen schnell zu Verspannung, Punktbelastung oder ungewolltem Spiel. Wenn der Schäkel mit weiteren Komponenten kombiniert wird, sollte die Eignung der konkreten Kombination geprüft werden. Das gilt besonders bei Anschlagmitteln aus dem Bereich Anschlagketten oder bei der Verbindung mit Anschlagpunkte.

Technische Auswahlkriterien in der Praxis

Wer gerade Schäkel beschafft oder freigibt, sollte die Anwendung nicht nur über die Produktbezeichnung beurteilen. Für eine belastbare Auswahl sind vor allem diese Faktoren wichtig:

• Belastungsrichtung: Ist eine geradlinige Krafteinleitung sichergestellt oder treten Schrägzug und Querkräfte auf?
• Anschlagpunkt: Passt der Schäkel in Bohrung, Lasche oder Öse, ohne zu verkanten?
• Verbindungspartner: Soll ein einzelnes Anschlagmittel angeschlossen werden oder mehrere Komponenten gleichzeitig?
• Montagehäufigkeit: Wird die Verbindung häufig geöffnet oder eher dauerhaft verwendet?
• Einsatzumgebung: Gibt es Feuchtigkeit, Verschleiß, Schmutz oder mechanische Einflüsse, die die Auswahl beeinflussen?
• Dokumentationsbedarf: Sind für interne Freigaben Herstellerangaben oder Prüfhinweise erforderlich?

Wenn diese Angaben fehlen, wird die Auswahl oft auf gut Glück getroffen. Gerade bei Verbindungselementen entsteht dadurch schnell Scheinsicherheit, weil die Bauform auf den ersten Blick passend wirkt, die tatsächliche Lastführung aber nicht zur Ausführung passt.

Häufige Fehler bei geraden Schäkeln

1. Geradlinige Bauform mit universeller Eignung verwechseln

Ein häufiger Fehler ist die Annahme, dass ein gerader Schäkel grundsätzlich für jede Verbindung verwendet werden kann. Nicht geeignet ist diese Ausführung, wenn die Belastung nicht sauber axial eingeleitet wird oder wenn mehrere Anschlagmittel gleichzeitig aufgenommen werden sollen. Dann steigt das Risiko ungünstiger Lastverteilung.

2. Nur auf Tragfähigkeit achten

In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Dabei werden Öffnungsweite, Bolzendurchmesser und die Geometrie des Anschlagpunkts übersehen. Die Folge sind verspannte Verbindungen oder eine Belastung, für die die konkrete Einbausituation nicht ausgelegt ist.

3. Falsche Kombination mit anderen Komponenten

Bei falscher Kombination von Produkt und Anwendung entsteht schnell Scheinsicherheit. Ein gerader Schäkel kann nur dann sinnvoll eingesetzt werden, wenn die angeschlossenen Komponenten geometrisch und technisch zusammenpassen. Das gilt besonders bei der Verbindung mit Anschlagmitteln, Ösen oder weiteren Verbindungsgliedern.

4. Seitliche Belastung unterschätzen

Wenn die Last im Betrieb pendelt, sich dreht oder nicht exakt geführt wird, kann aus einer vermeintlich geraden Belastung schnell eine ungünstige Beanspruchung werden. Vor dem Einsatz sollte geprüft werden, ob die Anwendung diese Bauform tatsächlich zulässt.

Wann ein anderer Schäkel besser passt

Ein gerader Schäkel ist nicht die beste Wahl, wenn mehr Beweglichkeit, mehr Innenraum oder eine weniger enge Lastaufnahme benötigt wird. Eine andere Lösung ist sinnvoll, wenn:

• mehrere Anschlagmittel zusammengeführt werden,
• die Belastung nicht ausschließlich geradlinig bleibt,
• mehr Platz im Bogen des Schäkels benötigt wird,
• die Verbindung konstruktiv seitliche Anteile aufnehmen muss.

Dann ist ein Schäkel Geschweift häufig die passendere Alternative. Wer zunächst den gesamten Produktzweig vergleichen möchte, findet über die Übersicht Schäkel die verschiedenen Bauformen im direkten Zusammenhang.

Welche Angaben für die Auswahl vorbereitet werden sollten

Für eine technisch saubere Auswahl helfen vor allem diese Angaben:

• gewünschte Belastungsrichtung,
• Art des Anschlagpunkts oder der Lasche,
• lichte Weiten und benötigte Durchmesser,
• Art des anzuschließenden Anschlagmittels,
• Montagehäufigkeit und Wartungszugang,
• Einsatzumgebung, zum Beispiel innen, außen, feucht oder verschleißintensiv,
• Anforderungen an Dokumentation oder interne Freigabe.

Je genauer diese Punkte vorliegen, desto besser lässt sich beurteilen, ob ein gerader Schäkel passt oder ob eine andere Ausführung die betrieblich sicherere Lösung ist.

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auslegung benötigt?

Entscheidend sind Belastungsrichtung, Platzverhältnisse, Abmessungen des Anschlagpunkts, Art des anzuschließenden Anschlagmittels und die Frage, ob die Verbindung häufig geöffnet wird. Ohne diese Angaben lässt sich die passende Ausführung nur ungenau bestimmen.

Wann ist ein gerader Schäkel nicht geeignet?

Nicht geeignet ist diese Bauform, wenn mit seitlicher Belastung, mehreren gleichzeitig eingehängten Komponenten oder ungünstiger Lastführung gerechnet werden muss. Dann sollte geprüft werden, ob ein Schäkel Geschweift besser zur Anwendung passt.

Welche Rolle spielt die Einsatzumgebung?

Die Einsatzumgebung beeinflusst Verschleiß, Korrosionsverhalten und die Eignung der konkreten Ausführung. Bei feuchten, rauen oder stark beanspruchten Anwendungen sollten Herstellerangaben und Prüfhinweise zur gewählten Ausführung in die Freigabe einbezogen werden.

Kann ein gerader Schäkel einfach mit jedem Anschlagmittel kombiniert werden?

Nein. Die Kombination muss geometrisch und technisch passen. Gerade bei Anschlagketten, Ösen oder Anschlagpunkten sollte geprüft werden, ob Durchmesser, Beweglichkeit und Krafteinleitung zur konkreten Anwendung geeignet sind.

Beratung zur passenden Ausführung

Gerade Schäkel sind die richtige Wahl, wenn eine kompakte, geradlinige Verbindung benötigt wird und die Lastführung klar definiert ist. Entscheidend sind dabei nicht nur Tragfähigkeit und Größe, sondern auch Bolzenart, Passung am Anschlagpunkt und die tatsächliche Belastungsrichtung. Wenn unklar ist, ob ein gerader Schäkel ausreicht oder ob ein Schäkel Geschweift technisch sinnvoller ist, sollte die Anwendung vorab geprüft werden.
