Ringschrauben

Ringschrauben als Anschlagpunkte richtig auswählen

Ringschrauben werden eingesetzt, wenn Lasten über einen einschraubbaren Anschlagpunkt aufgenommen, bewegt oder positioniert werden sollen. In der Praxis entscheidet nicht nur das Gewinde über die passende Ausführung. Entscheidend ist vor allem, in welcher Richtung die Last eingeleitet wird, wie oft der Anschlagpunkt genutzt wird, welche Montagefläche vorliegt und ob eine feste, drehbare oder korrosionsbeständige Lösung benötigt wird. Wer Ringschrauben nur nach Größe auswählt, übersieht häufig Einsatzgrenzen bei Belastungsrichtung, Einschraubtiefe oder Werkstoff. Genau deshalb lohnt sich der Vergleich der Unterkategorien innerhalb dieses Menüzweigs.

Welche Ringschrauben-Ausführung passt zu Ihrer Anwendung?

Innerhalb der Produktgruppe Ringschrauben geht es vor allem um die Frage, ob ein fester, drehbarer oder besonders umgebungsbeständiger Anschlagpunkt benötigt wird. Für eine technisch saubere Auswahl sollten Sie die Anwendung nicht nur über die Last, sondern auch über Bewegungsrichtung, Montageart und Einsatzumgebung definieren.

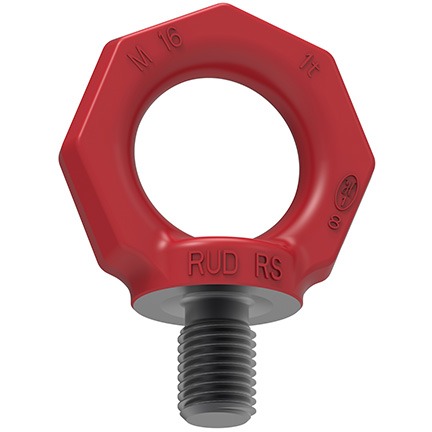

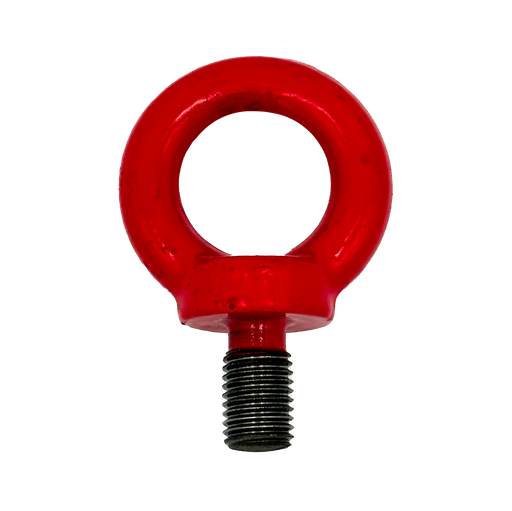

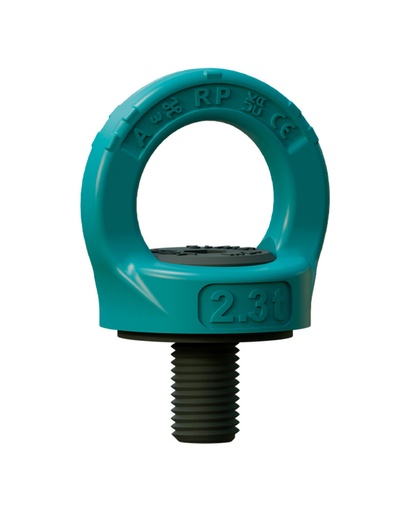

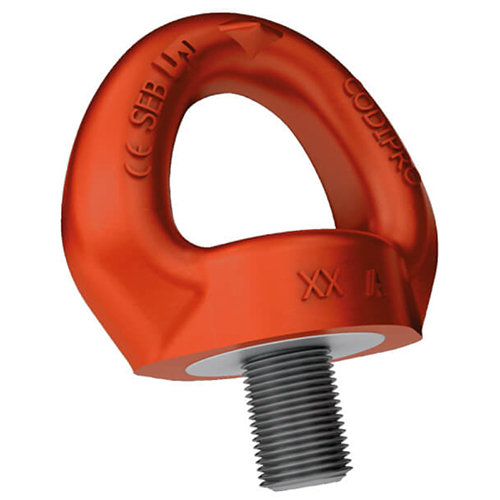

• Ringschrauben fest sind sinnvoll, wenn die Belastungsrichtung klar definiert ist und der Anschlagpunkt nicht permanent in wechselnde Zugrichtungen ausgerichtet werden muss.

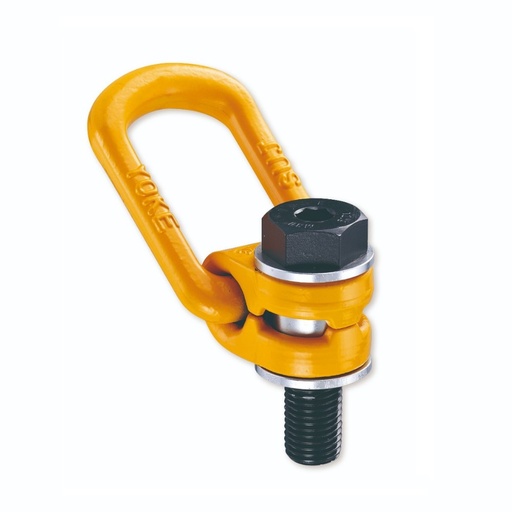

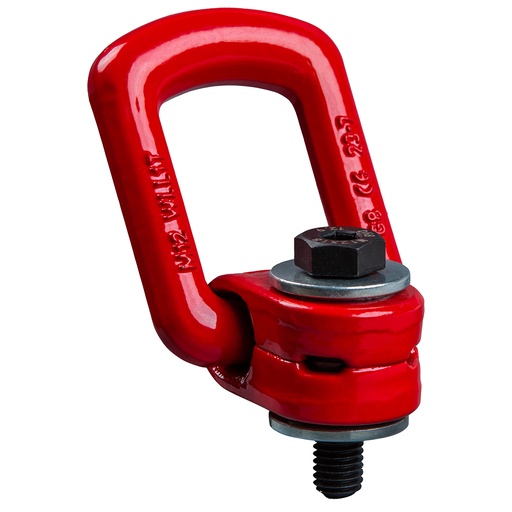

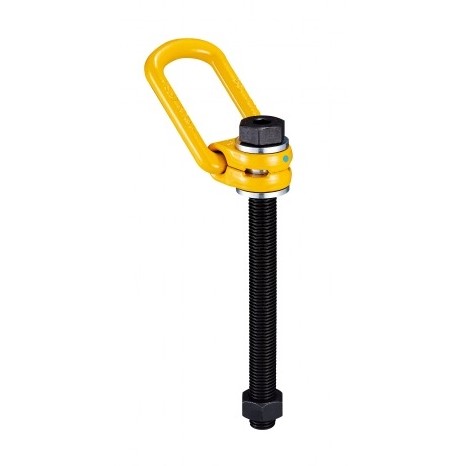

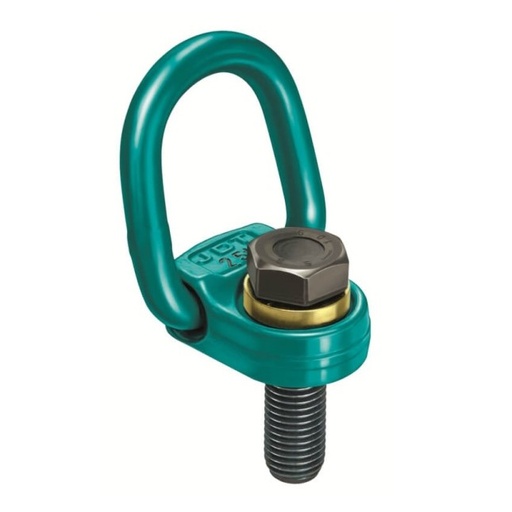

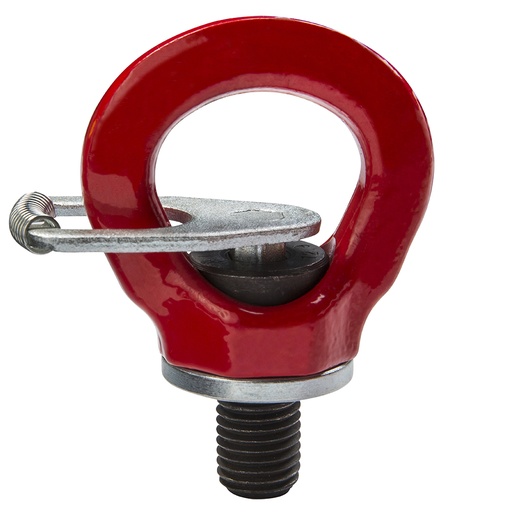

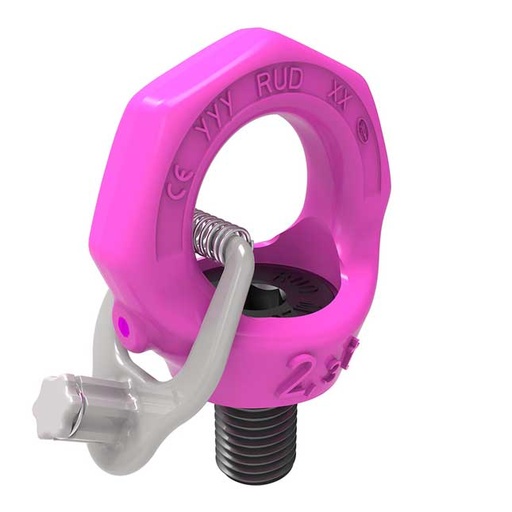

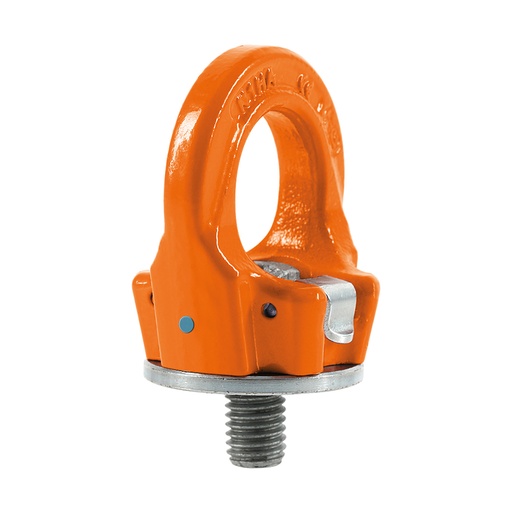

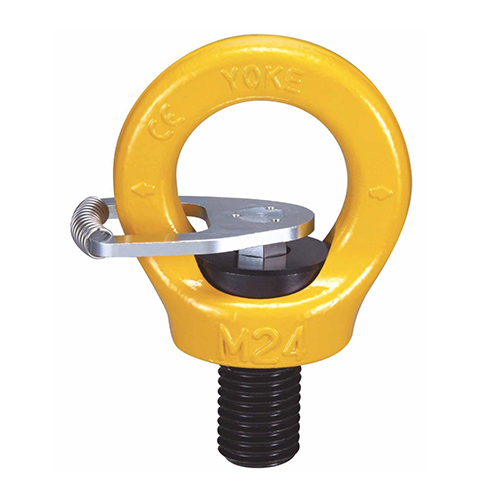

• Ringschrauben drehbar sind eine passende Wahl, wenn sich die Zugrichtung im Einsatz verändert oder eine kontrollierte Ausrichtung des Anschlagpunkts erforderlich ist.

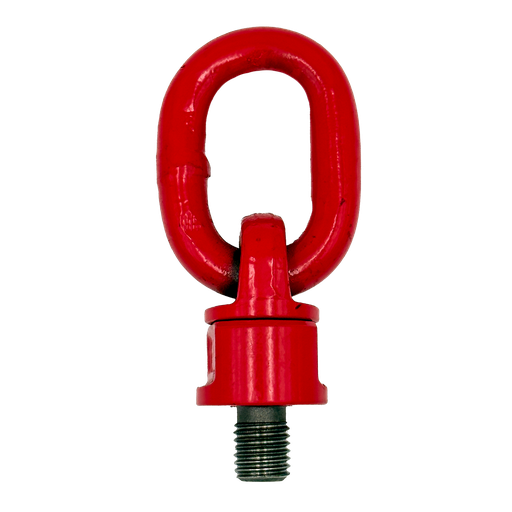

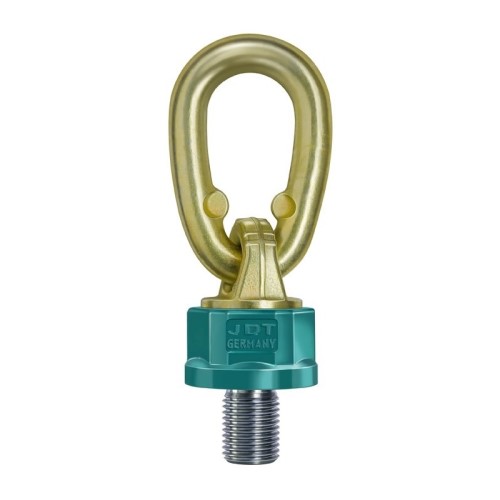

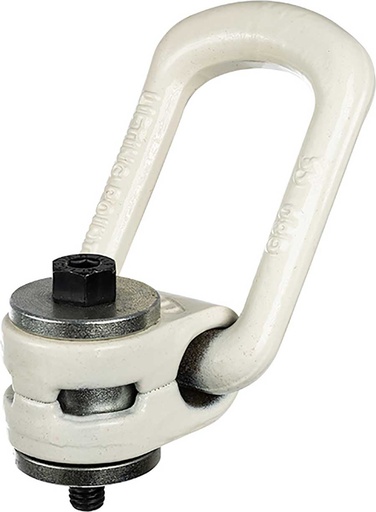

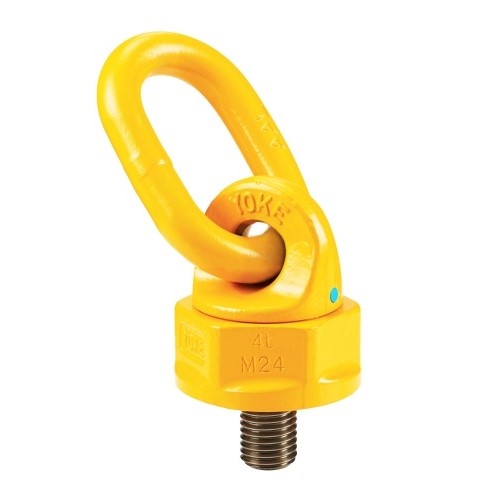

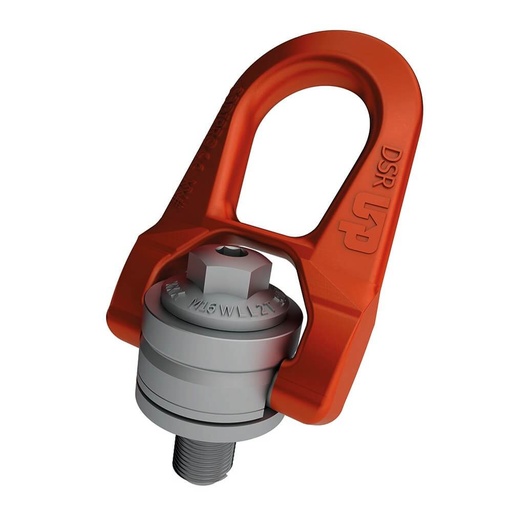

• Anschlagwirbel drehbar und klappbar kommen in Betracht, wenn ein beweglicher Anschlagpunkt mit zusätzlicher Flexibilität bei Positionierung und Anlegen benötigt wird.
• Ringschrauben Edelstahl sind vor allem dann relevant, wenn Feuchtigkeit, Witterung oder korrosionskritische Umgebungen die Materialwahl beeinflussen.

Wenn die Anwendung nicht über ein einschraubbares Gewinde gelöst werden kann, ist innerhalb des übergeordneten Bereichs Anschlagpunkte häufig eine andere Bauform sinnvoller. Für Innengewinde kann je nach Konstruktion auch eine Ringmutter die passendere Lösung sein.

Die wichtigsten Entscheidungsfaktoren bei Ringschrauben

1. Belastungsrichtung und Bewegungsablauf

In der Praxis hängt die Auswahl vor allem davon ab, ob die Last geradlinig aufgenommen wird oder ob sich der Zugwinkel während des Hebevorgangs verändert. Feste Ringschrauben sind für klar definierte Einbausituationen geeignet. Wenn die Lastaufnahme seitlich versetzt erfolgt oder sich die Einbaulage im Prozess nicht exakt steuern lässt, sollte geprüft werden, ob eine drehbare Ausführung oder ein Anschlagwirbel die bessere Wahl ist.

Gerade bei Ringschrauben reicht die Nennlast allein nicht aus. Die tatsächliche Eignung hängt davon ab, wie die Last in den Anschlagpunkt eingeleitet wird. Bei abweichender Belastungsrichtung muss die konkrete Ausführung laut Herstellerangaben geprüft werden.

2. Gewinde, Einschraubtiefe und Bauteil

Vor dem Einsatz sollte geprüft werden, ob Gewindeart, Gewindegröße und verfügbare Einschraubtiefe zur Konstruktion passen. Ein tragfähiger Anschlagpunkt entsteht nicht allein durch die Ringschraube, sondern durch das Zusammenspiel aus Anschlagpunkt, Gewindelänge, Werkstoff des Bauteils und Montagefläche. Wird das Gewinde zu kurz eingeschraubt oder in ein ungeeignetes Bauteil gesetzt, kann die Lastaufnahme unzuverlässig werden.

Für die technische Auswahl sind vor allem diese Angaben relevant: Gewindegröße, vorhandenes Innen- oder Außengewinde, Material des Grundkörpers, Bauteildicke und geplante Belastungsrichtung.

3. Einsatzumgebung und Materialwahl

Nicht jede Ringschraube passt in jede Umgebung. Bei trockenen Innenanwendungen stehen oft andere Kriterien im Vordergrund als bei Feuchtigkeit, Reinigung, Witterung oder korrosionskritischen Bereichen. Edelstahl-Ausführungen werden typischerweise dann betrachtet, wenn Korrosion die Verfügbarkeit oder Betriebssicherheit des Anschlagpunkts beeinflussen kann. Ob eine konkrete Edelstahl-Ringschraube für chemisch belastete, salzhaltige oder dauerhaft nasse Umgebungen geeignet ist, muss jedoch anhand der konkreten Ausführung geprüft werden.

4. Häufigkeit der Nutzung

Ein Anschlagpunkt für gelegentliche Montagevorgänge wird oft anders ausgewählt als ein Anschlagpunkt, der regelmäßig im innerbetrieblichen Materialfluss genutzt wird. Bei wiederkehrender Nutzung spielen Bedienbarkeit, Ausrichtbarkeit und die Wahrscheinlichkeit von Fehlanwendung eine größere Rolle. Wenn der Anschlagpunkt regelmäßig neu angeschlagen wird, ist eine bewegliche Lösung häufig praktikabler als eine starre Ausführung.

5. Normbezug und Dokumentation

Bei klassischen Ringschrauben und Ringmuttern können DIN 580 beziehungsweise DIN 582 relevant sein, wenn die konkrete Ausführung dazu passt. Diese Normangaben helfen bei der technischen Einordnung, ersetzen aber nicht die Prüfung der realen Einbausituation. Für die interne Dokumentation können außerdem Prüfhinweise, Herstellerangaben oder Freigaben relevant sein, insbesondere wenn Lasten nicht nur senkrecht und geradlinig bewegt werden.

Typische Fehler bei der Auswahl von Ringschrauben

Seitliche Belastung einer festen Ringschraube wird unterschätzt

Ein häufiger Fehler ist die Annahme, dass jede Ringschraube unabhängig von der Zugrichtung gleich eingesetzt werden kann. Das ist in der Praxis riskant. Wenn die Last nicht in der vorgesehenen Richtung aufgenommen wird, muss geprüft werden, ob eine drehbare Variante oder ein Anschlagwirbel technisch besser passt.

Die Einschraubtiefe wird nur grob geschätzt

Gerade im Einkauf oder bei Nachbestellungen wird oft nur das Gewinde übernommen, ohne die tatsächliche Gewindelänge und Bauteilsituation zu prüfen. Bei falscher Dimensionierung kann die Verbindung nicht so belastbar sein wie erwartet. Entscheidend ist hier nicht nur die Ringschraube selbst, sondern die gesamte Einbausituation.

Drehbare und feste Ausführungen werden verwechselt

Oberflächlich wirken die Produktgruppen ähnlich, funktional unterscheiden sie sich aber deutlich. Wer eine feste Ringschraube dort einsetzt, wo sich die Zugrichtung während des Hebens verändert, schafft schnell Scheinsicherheit. Umgekehrt ist eine bewegliche Ausführung nicht automatisch die bessere Wahl, wenn die Einbausituation statisch und klar geführt ist.

Die Umgebung wird bei der Auswahl nicht berücksichtigt

Wenn Ringschrauben dauerhaft Feuchtigkeit, Reinigungsmedien oder Außenbedingungen ausgesetzt sind, reicht eine Standardausführung nicht immer aus. Dann sollte geprüft werden, ob eine Edelstahl-Variante oder ein anderer Anschlagpunkt innerhalb des Sortiments sinnvoller ist.

Wann eine andere Lösung innerhalb des Menüzweigs besser passt

Eine andere Ausführung ist sinnvoll, wenn die Anwendung von der typischen Einsatzlogik einer klassischen Ringschraube abweicht:

• Wenn sich die Belastungsrichtung im Einsatz verändert, sind Ringschrauben drehbar oft die passendere Wahl.
• Wenn zusätzlich eine klappbare und flexibel positionierbare Lösung benötigt wird, sollten Anschlagwirbel drehbar und klappbar geprüft werden.
• Wenn die Umgebung korrosionskritisch ist, kommen Ringschrauben Edelstahl in Betracht.
• Wenn statt eines Außengewindes eine Lösung für vorhandene Bolzen- oder Gewindesituationen mit Innengewinde benötigt wird, kann eine Ringmutter geeigneter sein.

Nicht geeignet ist diese Produktgruppe, wenn kein belastbares Gewinde vorhanden ist oder die Konstruktion eine andere Art von Anschlagpunkt verlangt. Dann sollte die Auswahl im Bereich Anschlagpunkte breiter geprüft werden.

Welche Angaben sollten vor der Auswahl vorliegen?

Wenn diese Angaben fehlen, lässt sich die passende Ausführung nicht zuverlässig bestimmen:

• Gewindegröße und Gewindeart
• verfügbare Einschraubtiefe
• Werkstoff und Stärke des Bauteils
• Belastungsrichtung im realen Einsatz
• Art der Lastaufnahme: statisch, wechselnd, wiederkehrend
• Einsatzumgebung: innen, außen, feucht, korrosionskritisch
• Dokumentationsbedarf für interne Freigabe oder Arbeitssicherheit

Häufige Fragen vor Kauf oder Freigabe

Welche Angaben werden für die richtige Auswahl von Ringschrauben benötigt?

Mindestens erforderlich sind Gewindegröße, Einschraubtiefe, Werkstoff des Bauteils, geplante Belastungsrichtung und Einsatzumgebung. Ohne diese Angaben lässt sich nicht belastbar beurteilen, ob eine feste, drehbare oder korrosionsbeständige Ausführung sinnvoll ist.

Wann sind feste Ringschrauben nicht geeignet?

Wenn die Last nicht geradlinig aufgenommen wird oder sich der Zugwinkel während des Hebens verändert, sollte die Eignung einer festen Ausführung kritisch geprüft werden. In solchen Fällen ist häufig eine drehbare Lösung oder ein Anschlagwirbel besser geeignet.

Spielt die Einsatzumgebung bei Ringschrauben wirklich eine große Rolle?

Ja. Feuchtigkeit, Witterung und korrosive Einflüsse können die Materialwahl beeinflussen. Für solche Anwendungen werden oft Edelstahl-Ausführungen geprüft. Ob die konkrete Ausführung für die tatsächliche Umgebung geeignet ist, muss anhand der Herstellerangaben bewertet werden.

Reicht es aus, nur die Tragfähigkeit zu vergleichen?

Nein. In der Praxis sehen wir häufig, dass die Auswahl zu stark auf die Tragfähigkeit reduziert wird. Gerade bei Ringschrauben sind zusätzlich Belastungsrichtung, Gewindeeingriff, Bauteilfestigkeit und Montagebedingungen entscheidend.

Beratung zur passenden Ringschrauben-Ausführung

Ringschrauben sind als Anschlagpunkte nur dann eine saubere Lösung, wenn Gewinde, Einbausituation und Belastungsrichtung zur gewählten Ausführung passen. Entscheidend ist nicht nur die Größe, sondern ob eine feste, drehbare, klappbare oder korrosionsbeständige Variante zur Anwendung passt. Wenn Tragfähigkeit, Einsatzumgebung oder passende Ausführung noch nicht eindeutig sind, prüfen unsere Fachberater mit Ihnen, welche Lösung technisch zu Ihrer Anwendung passt. Kontaktieren Sie uns unter +49 211 38789511 oder über info@hebetechnik-experte.de.
